可重構、機械響應的晶體材料是許多傳感、軟機器人、能量轉換和存儲設備的核心部件。晶體材料在各種刺激下容易變形，可恢復變形的程度高度依賴于鍵類型。對于通過簡單靜電相互作用連接在一起的結構，只能允許最小變形。相比之下，由分子鍵連接在一起的結構可以承受更大的變形，并且更容易恢復其原始配置。
周期晶體的結構單元之間的鍵對于確定其固有特性至關重要，包括其熱穩定性、化學穩定性和物理穩定性、振動聲子以及電子和磁電導率。因此，開發晶體結構單元之間的新型連接并研究其新型鍵合特性是材料科學和化學領域的熱門研究課題。尤其是，晶體中鍵的強度、長度和柔韌性直接影響其對化學和機械刺激的響應。例如，通過將鍵設計為柔性和可修復的，在單晶中觀察到了分子晶體不尋常的彈性行為，包括超膨脹收縮、彎曲、扭曲、卷曲、跳躍和自修復。重要的是，這些發現豐富了晶體材料中鍵合的概念，從剛性和靜態到柔性和動態。
雖然通過設計晶體結構單元的鍵可實現柔性晶體材料，但仍存在以下問題：1、合成晶體中可恢復變形程度仍然無法與合成聚合物和生物有機體相比較合成有機和無機晶體中允許的可恢復變形仍然無法與高度柔性的合成聚合物和生物有機體相比較。通常，此類晶體在經歷嚴重變形時會失去其宏觀完整性和結晶性，需要熔化或溶解以及隨后的再結晶或退火過程來恢復其初始結晶度。2、不可能發生大規模可逆晶體變形在合成的有機和無機晶體中不可能發生大規模可逆晶體變形，因此這些結構在響應刺激時可以實現的依賴于結構的物理性質變化是有限的。
新思路
有鑒于此，美國西北大學化學系Chad A. Mirkin等人研究了DNA工程化的多面膠體晶體的形變性質。這些晶體尺寸較大（大于100μm），具有體心立方結構，具有高粘彈性體積分?jǐn)?shù)（大于97%）。因此，它們可以被壓縮成帶有褶皺和折痕的不規則形狀，這些變形晶體，在再水合后，在幾秒鐘內就呈現出其初始形成良好的晶體形態和內部納米級秩序。對大多數晶體來說，這種壓縮和變形會導致永久的、不可逆轉的損傷。膠體晶體的實質性結構變化伴隨著顯著且可逆光學性質變化。例如，原始晶體和結構恢復的晶體在紫外-可見光區域表現出近乎完美（超過98%）的寬帶吸收，而變形晶體的反射顯著增加（在某些波長下高達入射光的50%），這主要是因為它們的折射率和不均勻性增加。
技術方案：
作者使用PAE設計并制備了低密度體心立方晶體結構，合成具有大變形和恢復行為的晶體。2、原位觀察了大晶體的機械響應并評估了晶體的彈性程度作者原位觀察了所合成大晶體的機械響應，證實了晶體經歷多次進行脫水-再水化循環后仍保持其形態完整性。采用堅固性和凸性2個參數評估了晶體的彈性程度，證實了失水和復水合后晶體形態和紋理幾乎完全恢復。作者分析發現不同晶體變形不同，通過剛度和晶格中DNA鍵的數量，表明了鍵相互作用的總數和粘彈性體積分?jǐn)?shù)都會影響晶體對機械刺激和變形的響應。4、分析了機械響應內部結構變化作者使用SXRD和MD模擬對晶體進行了研究，證實了晶體的內部結構和形態在復水后得到恢復，強調了用可編程原子當量制備的DNA工程膠體晶體的顯著靈活性。5、探究了晶體光學特性對機械變形的響應合成晶體的光學特性隨結構變化而發生顯著變化，從近乎完美的寬帶吸收到增強的反射和散射。
技術優勢：
1、利用DNA膠體晶體工程實現了鍵類型的精細控制
利用DNA的膠體晶體工程，可以制備大量晶體類型，跨越70多種對稱性，對給定晶體中“可編程原子當量”之間的鍵相互作用類型進行精細控制。
2、實現了類似聚合物的各向異性且可逆的自適應響應
晶體中的靈活和刺激響應的DNA鍵能夠?qū)瘜W(xué)和機械刺激產生類似聚合物的各向異性但可逆的自適應響應。
3、取得了近乎完美的光學特性
作者探究了合成晶體的光學特性隨結構變化而發生顯著變化，取得了從近乎完美的寬帶吸收到增強的反射和散射。
技術細節
晶體合成
為了合成具有大變形和恢復行為的晶體，作者使用PAE設計并制備了低密度體心立方晶體結構，PAE由5或10 nm金納米粒子（AuNP）合成，AuNP具有高密度的DNA配體徑向陣列（18個堿基，長度超過6 nm）。在結晶過程中，使用一系列緩慢的冷卻速率合成了尺寸易于研究的力學行為的單晶。
機械響應原位觀測
作者在光學顯微鏡下原位觀察了所合成大晶體的機械響應。脫水后，5 nm和10 nm PAE晶體都經歷了傳統晶體中無法觀察到的大量形態變形。晶體的各向異性脫水從尖銳的頂點和邊緣開始發生，導致脫水晶體的動力學控制的不規則形狀。然而，再水化后，晶體的初始菱形十二面體形態在幾秒鐘內恢復。對由5 nm PAE組成的晶體多次進行脫水-再水化循環，晶體仍保持其形態完整性。

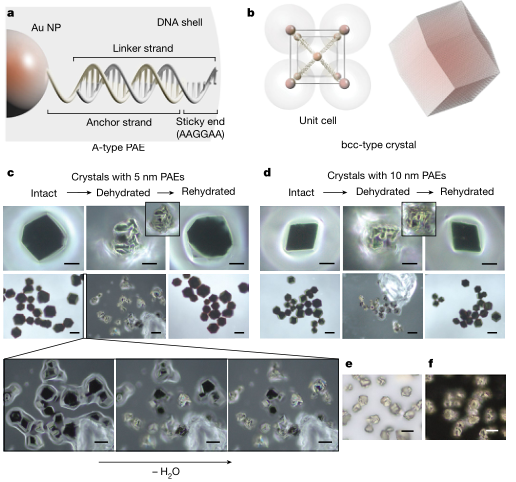

圖 DNA工程化單晶膠體晶體設計及其變形和恢復行為的光學顯微鏡表征
彈性程度評估
為了評估彈性程度，作者根據晶體的投影2D形態進行半定量形狀分析。本分析主要堅固性和凸性，這兩個參數分別對形態和紋理粗糙度變化敏感。結果表明，失水和復水合后晶體形態和紋理幾乎完全恢復。根據光學顯微鏡圖像的形狀分析和定性檢查，由5 nm PAE構成的晶體變形更顯著。為了了解形狀變形的差異，使用原子力顯微鏡測量了原始完整晶體的降低模量，結果表明由5 nm PAE組裝的晶體顯示出較小的力值變化，表明它們較軟。通過評估晶格中DNA鍵的數量，表明在由10 nm PAE組成的晶體中，大約有三倍的DNA鏈參與相互作用，定性地解釋了觀察到的較高硬度，鍵相互作用的總數和粘彈性體積分?jǐn)?shù)都會影響晶體對機械刺激和變形的響應。

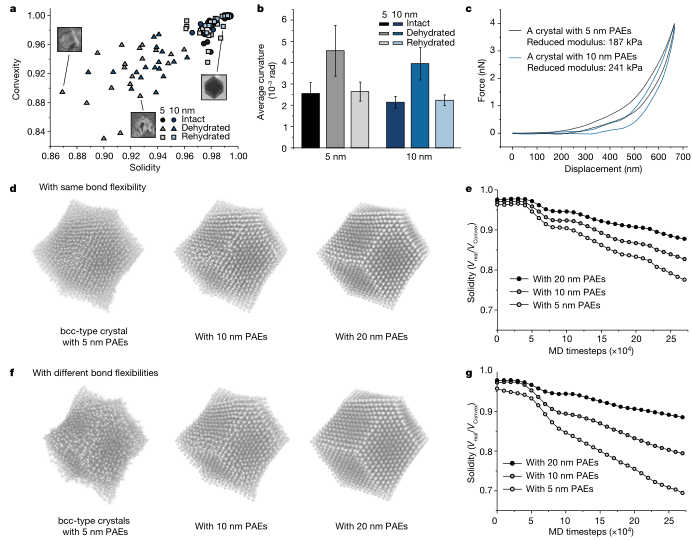

圖 晶體變形和恢復特性的表征
機械響應內部結構變化
作者使用單晶X射線衍射（SXRD）對晶體進行了研究。結果表明晶體的內部結構和形態在復水后得到恢復。脫水后，伴隨著單位晶胞參數的大幅度變化。為了可視化晶體的內部結構，使用MD模擬了具有柔性DNA鍵的完整和變形模型晶體的（111）橫截面，并進行了比較。證實了合成晶體的精細衍射特征，并且強調了用可編程原子當量制備的DNA工程膠體晶體的顯著靈活性。

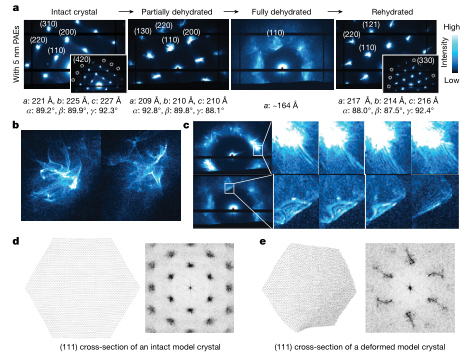

圖 單晶X射線衍射表征晶體的變形和恢復行為
光學特性
研究了晶體的光學特性對機械變形的響應。光學特性隨結構變化而發生顯著變化，從近乎完美的寬帶吸收到增強的反射和散射。由兩種尺寸的PAE組成的完整和恢復的晶體在廣泛的波長范圍內表現出近乎完美的吸收。晶體在整個紫外-可見區域都表現出高吸收。晶體中厚厚的等離子體AuNP陣列吸收了大部分穿透光。相比之下，變形晶體的反射明顯增加。雖然從實驗中獲得的反射光譜的強度和峰值位置不同，可能是由于晶體的不規則單元和表面取向所致，但無一例外地，變形晶體反射的光比完整和恢復的晶體反射的多。

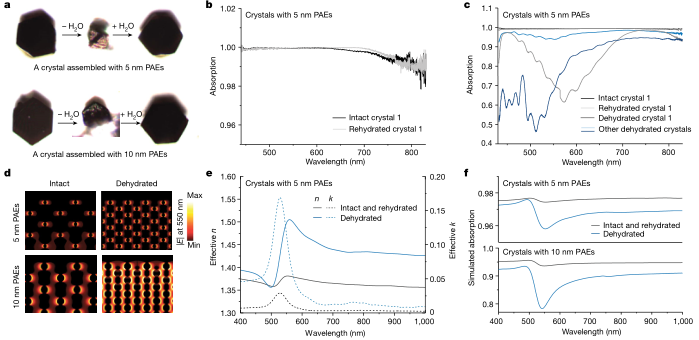

圖 晶體光學特性測量和模擬
展望
總之，這項工作表明，制備與大分子鍵結合在一起的晶體是創造形狀記憶材料的一種可行策略，這種材料可以經過精心設計，表現出廣泛的可逆結構和性能變化，而這些變化是其他類型鍵合在一起的傳統晶體結構所無法實現的。本文所述的合成方法和晶體特性，當與調整晶體穩定性和DNA鍵靈活性的新興方法相結合時，可能會導致膠體晶體的新刺激響應特性，這些特性對化學傳感、光學和軟機器人是非常有用的。
參考文獻：

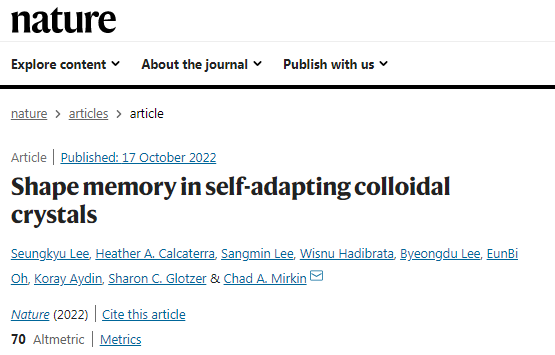

Seungkyu Lee, et al. Shape memory in self-adapting colloidal crystals. Nature, (2022).
https://doi.org/10.1038/s41586-022-05232-9
