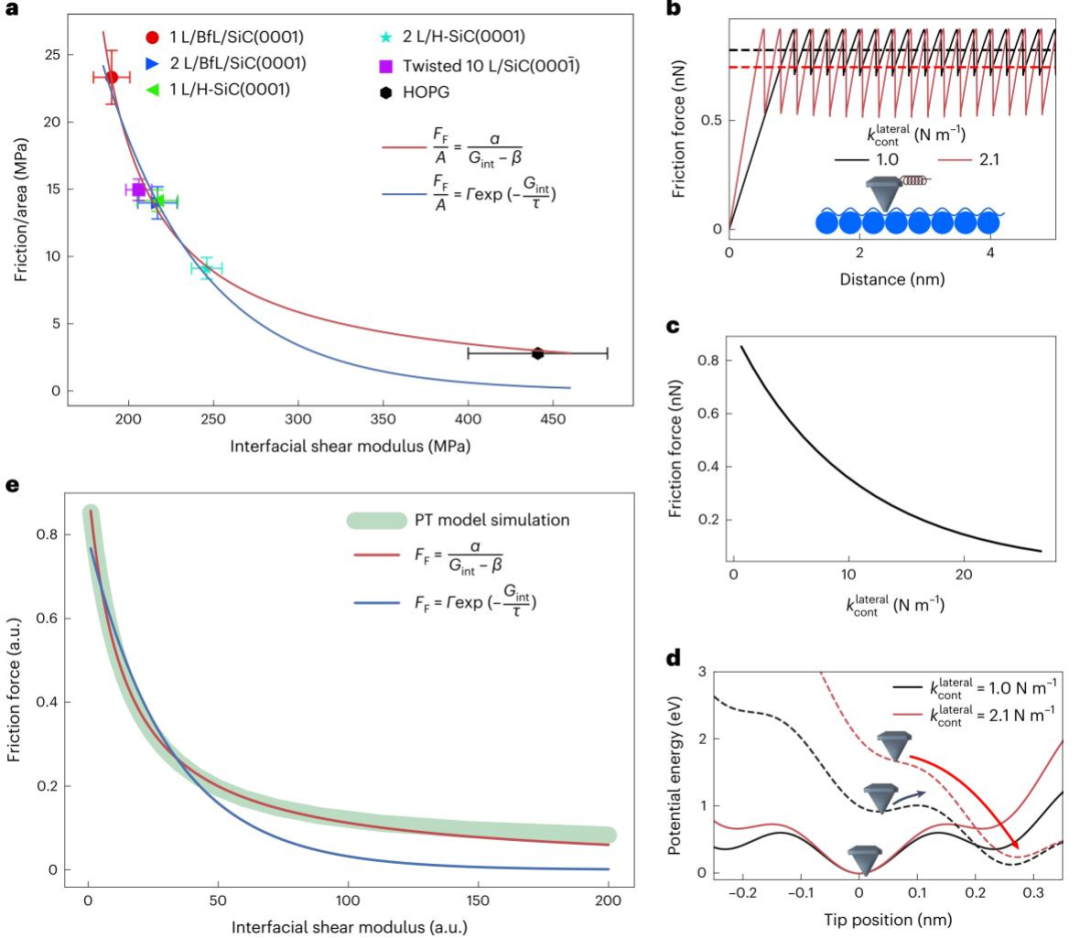

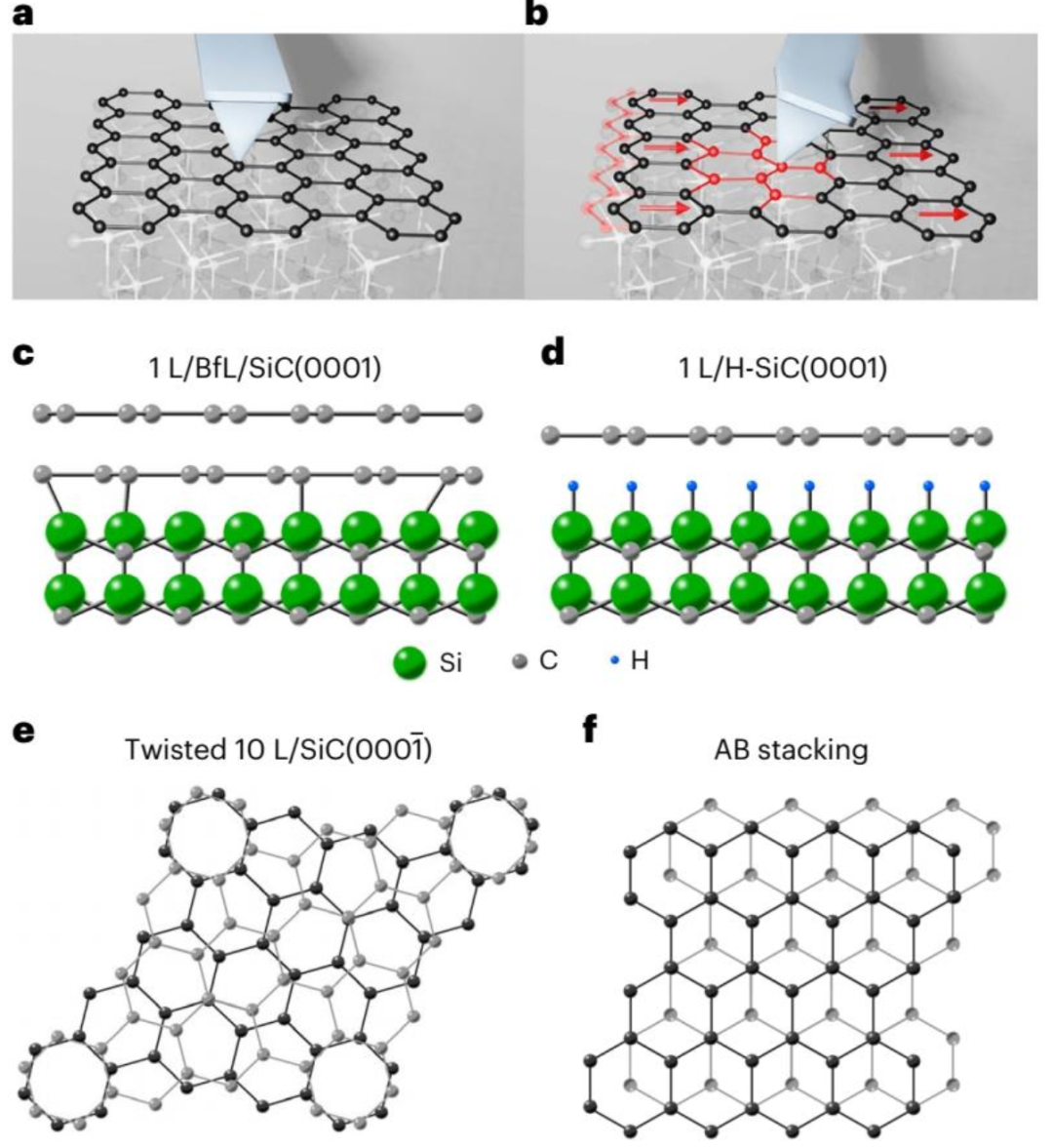

10月31日，紐約大學Elisa Riedo課題組聯合意大利和捷克的科學家在《自然納米技術》發表了一項采用原子力顯微鏡（AFM，Atomic Force Microscopy）測量二維（2D）材料界面橫向剪切模量和摩擦力的研究，并揭示了二者的相關性。2D 材料通常被剝離或直接生長在襯底上，制備工藝和襯底均對 2D 材料的化學、電子和機械性能產生影響。襯底和 2D 材料界面處的橫向剪切模量Gint 是其該體系的一項重要性能指標，與界面的化學性質、有序度和結構密切相關，并對理解 2D 材料的應變光電特性以及摩擦行為至關重要。這個剪切模量 Gint 具體是根據在 2D 材料的頂部原子層施加一個剪切力，并同時在基底施加相反的作用力時，測量頂部原子層的應變得到的。然而，關于 2D 材料薄膜的橫向剪切模量的理論和實驗研究均很少，測量或計算襯底上單個原子層的界面橫向剪切模量的研究更是鮮有報道。Elisa Riedo課題組在2015年采用AFM揭示了氧化石墨烯層間水分子對層間彈性的影響，1 這為研究者發展AFM技術并測量 2D 材料橫向剪切模量和摩擦力奠定了基礎。在本項工作中，研究者們成功測量了單個和兩個原子層 2D 材料的界面橫向剪切模量（Gint）。研究的對象包括SiC襯底Si端 (0001) 晶面上外延生長的單層（1?L）和雙層（2?L）石墨烯、10 層扭轉石墨烯和高取向熱解石墨烯（HOPG，Highly Oriented Pyrolytic Graphite），襯底表面有一層類石墨烯緩沖層（BfL，Buffer Layer）或者采用氫鈍化，如圖 1 所示。研究發現石墨烯層數、石墨烯堆疊方式、襯底的剪切剛度對 Gint 有重要影響。此外，Gint 是控制和預測 2D 材料薄膜滑動摩擦性能的關鍵參數。對于上述石墨烯樣品，單位接觸面積的摩擦力 σ 與 Gint 之間成反比關系。Prandtl-Tomlinson（PT）模型和Frenkel-Kontorova（FK）模型的模擬結果均證實了這種反比關系。圖1 界面橫向剪切模量實驗。（a，b）界面剪切模量實驗示意圖：（a）最開始，AFM 尖端與襯底上石墨烯層接觸，（b）然后，AFM 尖端在與石墨烯表面接觸的同時在平面內振蕩，導致石墨烯原子層在彈性狀態下移動；（c）在 BfL/SiC (0001) 表面的單層石墨烯示意圖（1L/BfL/SiC）；（d） H 鈍化 SiC (0001) 表面的單層石墨烯示意圖（1L/H-SiC）；（e）在 C 端 SiC (000) 表面 10 層扭轉石墨烯示意圖（Twisted 10L/ SiC）；（f）雙層石墨烯的最佳堆疊方式（AB堆疊）。研究者通過改進調制納米壓痕（MoNI，Modulated Nanoindentation）方法，1 設計了調制納米剪切（MoNS，Modulated Nano-Shear）方法（圖 1a，b）測量界面剪切模量Gint。重點研究四種外延生長的石墨烯薄膜，即 1?L/BfL/SiC(0001)、2?L/BfL/SiC(0001)、1?L/H-SiC(0001)、2?L/H-SiC(0001)，以及Twisted 10L/SiC(000) 和 HOPG。圖 2 顯示了橫向接觸剛度（）與法向載荷（FN）的關系曲線。表 1 列出了不同石墨烯樣品橫向剪切模量 Gint 的平均值。實驗結果顯示，1?L/BfL/SiC 和 2?L/BfL/SiC 的Gint 分別為190 Mpa 和217?MPa，1?L/H-SiC和2?L/H-SiC的Gint 分別為217?MPa和246?MPa。無論是否有 BfL，單層和雙層石墨烯 Gint 的比值均為0.88。已有實驗表明，SiC (0001) 面上生長的雙層石墨烯為 AB 堆疊。2 另一方面，由于類石墨烯 BfL 展現一定的無序性，因此在 BfL 上外延生長的單層石墨烯呈現出 AB 和 AA 混合無序堆疊。SiC (000) 面上的 10 層石墨烯以特殊方式扭轉堆疊，相鄰兩層石墨烯層有約 30°的夾角（圖 1e）。3實驗結果顯示 Gint (1?L/BfL/SiC)? <? Gint(Twisted 10?L/SiC)? <? Gint(2?L/BfL/SiC)。 2?L/BfL/SiC的Gint 最大，因?yàn)?/span>AB 堆疊（Bernal堆疊）是最穩定的；扭轉10?L/SiC 是非Bernal堆疊，其能量較低，因此Gint 也略低；而1?L/BfL/SiC 具有 AB 和AA 混合無序堆疊，其 Gint 最低。對于 2?L/H-SiC，第一層石墨烯在H鈍化SiC表面，第二層石墨烯與第一層石墨烯形成AB堆疊。與上述原因類似，單層石墨烯由于與襯底堆疊的無序性，其Gint 比雙層石墨烯的低。除堆疊方式外，2D 材料與基底的相互作用的強度以及 2D 材料層內剪切剛度對Gint 也有重要影響。無論是單層還是雙層石墨烯，拉曼光譜表明， BfL/SiC 和 H-SiC 面上的石墨烯呈現相似的結構和質量，因此作者這兩個面上石墨烯的Gint 差異來源于石墨烯與襯底相互作用的差異。1?L/H-SiC 界面處的 H 原子可以提供比緩沖層更重要的釘扎作用，因此阻礙石墨烯原子層的剪切應變。對于2L/H-SiC，這一釘扎效應導致的應變阻礙也向上一層原子層傳遞，因此 2L/H-SiC 的 Gint 也比 2?L/BfL/SiC 的更高。襯底的剪切剛度也有影響。比如，在HOPG中，相鄰原子層也是 AB 堆疊方式，但是其Gint 比2L/H-SiC 高很多，這主要得益于頂層原子層下面的原子層具有更高的 Gint。圖2 界面剪切模量測量。（a-f）接觸剛度和法向載荷的關系：（a）1?L/BfL/SiC(0001)，（b）2?L/BfL/SiC(0001)、（c）1?L/H-SiC(0001)，（d）2?L/H-SiC(0001)，（e）Twisted 10L/SiC(000) 和HOPG。實線表示從不同樣本區域的多次實驗中獲得的平均值，陰影區域表示標準偏差，插圖為六個樣的示意圖。表1 不同石墨烯樣品的界面橫向剪切模量 Gint、摩擦系數 μ 和單位接觸面積的摩擦力 σ 的測量值界面剪切模量對摩擦過程中能量耗散機制有直接影響。為了研究當 AFM 納米尖端在 2D 材料薄膜上滑動時Gint 和摩擦能量耗散之間的相關性，研究者們進行了 AFM 摩擦力顯微鏡測試。測試發現，單層石墨烯的摩擦力約為雙層石墨烯的1.5倍（圖 3）。2?L/BfL/SiC 和1?L/H-SiC 的摩擦力很接近，這與它們的 Gint 相似，。為更好理解材料的固有摩擦特性，并比較不同石墨烯樣品的摩擦特性，研究者們計算了單位接觸面積的摩擦力（表 1）。實際上，納米級摩擦取決于接觸面積，1 而接觸面積又取決于材料的楊氏模量。研究者還通過擬合摩擦力與負載曲線得出不同樣品的摩擦系數μ （表 1）。圖3 摩擦力與界面剪切模量的相關性。（a-f）接觸式 AFM 高度圖（a，c和e）和摩擦力圖（b，d和f）：（a，b）1?L/BfL/SiC 和 2?L/BfL/SiC，（c，d）1?L/H-SiC，（e，f）2?L/H-SiC；（g，h）摩擦力和法向載荷的關系：（g）單層和雙層石墨烯，（h）Twisted 10L/SiC(000) 和 HOPG；（i）摩擦力和接觸面積的關系根據摩擦力和界面剪切模量圖的擬合曲線（圖 4a），二者之間應為反比關系。為解釋這層關系，研究者們采用了 PT （圖 4b-e）和 FK （圖 5）兩種摩擦力模型進行了模擬。 PT 模型表明，Gint值越高，穩態摩擦力就越小，這是由于在粘附狀態下（AFM 尖端滑動前）存儲了較多的彈性能量，而在滑動期間能量耗散卻較少。圖 4d 表明當 AFM 尖端在 Gint 值更高（也就是更高的）的石墨烯表面開始滑動時，在 Gint 值較低石墨烯表面，AFM 尖端還需要克服一定的勢壘才能滑動。FK 模型的模擬結果（圖 5）同樣證實石墨烯與襯底相互作用勢（U）越高，橫向接觸剛度越大，摩擦力越小。圖4 摩擦力和剪切模量的關系。（a）單位接觸面積摩擦力和界面橫向剪切模量的實驗測量值和擬合曲線；（b）PT 模型得到的摩擦力和尖端滑移距離的關系曲線；（c）PT 模型得到的平均摩擦力和橫向接觸剛度的關系曲線；（d）PT 模型的勢能和AFM尖端位移的關系曲線， t = 0 s （實線）和 t = 0。5 s（虛線）；（e）PT 模型得到的摩擦力和界面剪切模量的關系曲線。Rejhon, M., Lavini, F., Khosravi, A. et al. Relation between interfacial shear and friction force in 2D materials. Nat. Nanotechnol. (2022). https://doi.org/10.1038/s41565-022-01237-71 Gao, Y. et al. Elastic coupling between layers in two-dimensional materials. Nature Materials 14, 714-720, doi:10.1038/nmat4322 (2015).2 Lauffer, P. et al. Atomic and electronic structure of few-layer graphene on SiC(0001) studied with scanning tunneling microscopy and spectroscopy. Physical Review B 77, 155426, doi:10.1103/PhysRevB.77.155426 (2008).3 Hass, J. et al. Why multilayer graphene on 4H- SiC(000) behaves like a single sheet of graphene. Physical Review Letters 100, 125504, doi:10.1103/PhysRevLett.100.125504 (2008).
