前三作者：Ran Ji（第一作者）， Zongbao Zhang, Yvonne J. Hofstetter
通訊作者：Yana Vaynzof
通訊單位：德累斯頓工業大學
研究亮點：
1. 制備了γ-CsPbI3/β-CsPbI3鈣鈦礦相位異質結(PHJ)倒置太陽能電池
2. PHJ 器件的所有光伏參數都大大超過了每個單相器件的光伏參數，最大PCE為20.1%
3. 證明改進來源于β-CsPbI3被較大的帶隙 γ-CsPbI3有效鈍化
一、 相位異質結鈣鈦礦(PHJ)太陽能電池面臨的問題與挑戰
現代光伏器件通常基于異質結結構，是具有不同光電特性的兩個組件相互連接。可以通過使用不同的材料（例如，施主/受主）或摻雜（例如，p–n結）或甚至改變其維度（例如，3D/2D）來調整結的每一側的特性。而在許多類別的晶體材料中觀察到多態性。這種現象是基于一種材料存在于多個晶相中的能力，具有不同的原子或分子結構排列。有機和無機材料都可能表現出多態性，這已被證明會強烈影響其光電性能。金屬鹵化物鈣鈦礦(MHPs)根據其組成表現出多種多晶型，同時因其良好的光電性能，被成功集成在高性能光伏器件中。因此，探索將相同材料的兩種MHPs組合以形成相位異質結的可能性是有趣的。
二、成果簡介
在此，德累斯頓工業大學的Yana Vaynzof教授通過使用相同材料的兩種多晶型來演示PHJ太陽能電池的概念，制作了γ-CsPbI3/β-CsPb23鈣鈦礦PHJ太陽能電池。最終發現，PHJ器件的所有光伏參數都顯著超過了每個單相器件的光伏參數，導致最大功率轉換效率為20.1%。這些改進源于通過更大的帶隙γ-CsPbI3對β-CsPb I3的有效鈍化、通過兩相之間的能量對準實現的PHJ器件的內建電勢的增加以及PHJ結構對光的增強吸收。這里展示的方法為基于多晶材料的光伏器件的開發提供了新的可能性。
三、結果與討論
要點1：PHJ的制備和結構表征
作者采用了混合沉積方法，該方法結合了溶液處理和熱蒸發。具體而言，首先通過一步溶液沉積方法沉積了較窄的帶隙β-CsPbI3，然后氣相沉積γ-CsPb23。采用二甲基碘化銨（DMAI）方法制備β-CsPbI3。DMAI是一種有效的揮發性添加劑，可通過形成中間相來控制β-CsPbI3的結晶過程。然后在退火過程中蒸發添加劑。γ-CsPbI3是通過作者在先前研究中開發的共蒸發工藝制造的。在此過程中，少量的2-苯基乙基碘化銨與鈣鈦礦前體一起共蒸發，并作為添加劑和穩定劑，以保持γ-CsPbI3。在整個研究過程中，作者將溶液處理的β-CsPb I3的厚度固定在370nm，并將氣相沉積的γ-CsPbI3厚度從2nm變?yōu)?00nm，在下文中標記為PHJ2至PHJ200。

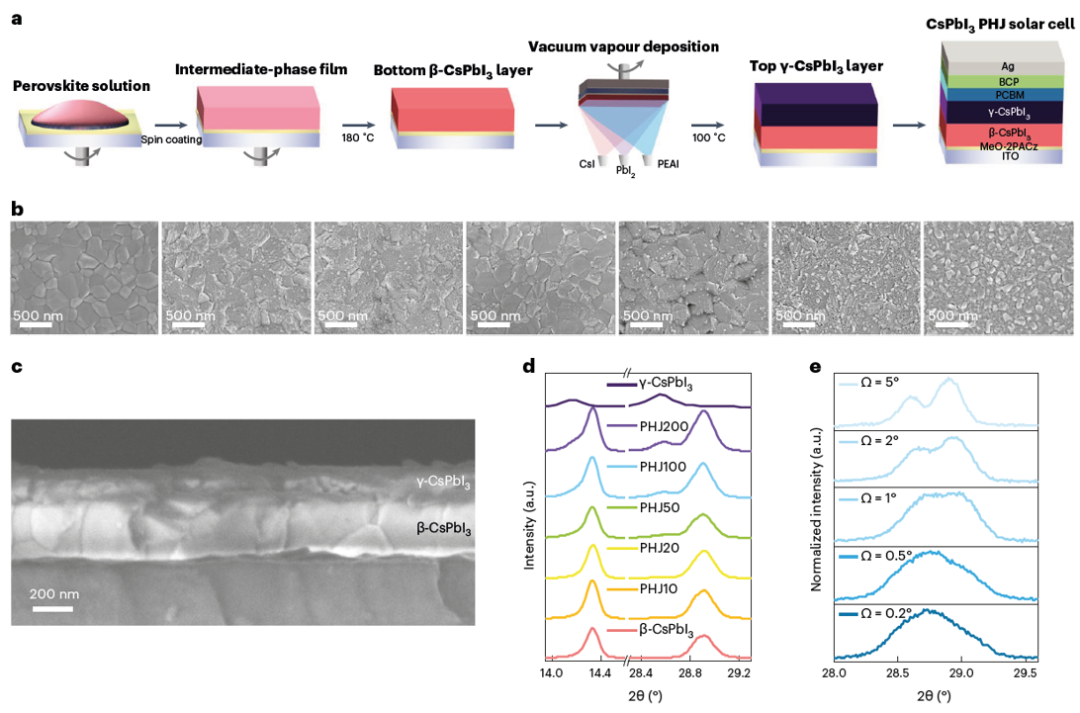

圖1 PHJ的結構和微觀結構表征
通過SEM觀察到，相比于沉積在玻璃上的γ-CsPb I3薄膜，沉積在下層β-CsPbI3之上的γ-CsPb I3薄膜，因為下層的大晶粒使得γ-CsPb I3的晶粒尺寸增大。同時表明γ-CsP I3的微觀結構是由下面的β-CsP bI3層的微觀結構模板化的。XRD測試表明，隨著PHJ厚度的增加，可以觀察到兩個相的貢獻，尤其是在PHJ100和PHJ200膜中。對PHJ100樣品進行掠入射XRD實驗，顯示γ-CsPbI3（004）衍射峰的貢獻更強，而β-CsPb I3（220）峰的貢獻更小。將Ω增加到5°使測量更為敏感，從而導致β-CsPbI3（220）峰的信號更強。這些測量結果證實了γ-CsPbI3/β-CsPb I3 PHJ的形成，該PHJ保留了每個結層的相。
要點2：PHJ的光學特性和鈍化作用
研究者對單一相（SP）薄膜和PHJ進行了測試。結果表明，PHJ同時具有γ-CsPbI3和β-CsPb I3的吸收特征。從吸光度數據中提取的Tauc圖表示，γ-和β-CsPbI3的帶隙分別為~1.74eV和~1.69eV。穩態PL測試表明，PHJ樣品的光譜僅與來自低帶隙β-CsPbI3的光發射一致。研究者認為，γ-CsPbI3的帶隙大于β-CsPb I3的能隙，這將使能量從γ-CsP I3轉移到β-CsP bI3，從而抑制γ-Cs P I3的發射。其次，基于UPS的測試表明，β-CsPbI3和γ-CsPb I3相的價帶在異質界面上排列，這表明β-CsP I3的導帶略低于γ-CsP bI3的導帶。在光激發時，這將導致電子向β-Cs PbI4提取，而空穴保留在γ-CsPbI3中，從而用作防止γ-CsSbI3輻射復合的附加機制。PLQY數據表明，在β-CsPbI3的頂部引入10nm的γ-CsPpI3，PLQY增加了2倍，這表明γ-CsCbI3薄層可以有效鈍化β-CsSbI3表面的陷阱態，從而抑制非輻射復合。然而，隨著γ-CsPbI3層厚度的進一步增加，PLQY逐漸降低，研究者認為，這是由于γ-CsPpI3厚度的增加，電子從γ-CsPpI3轉移到β-CsPbI3，產生了額外的弛豫路徑。瞬態PL測試支持了上面的結論。

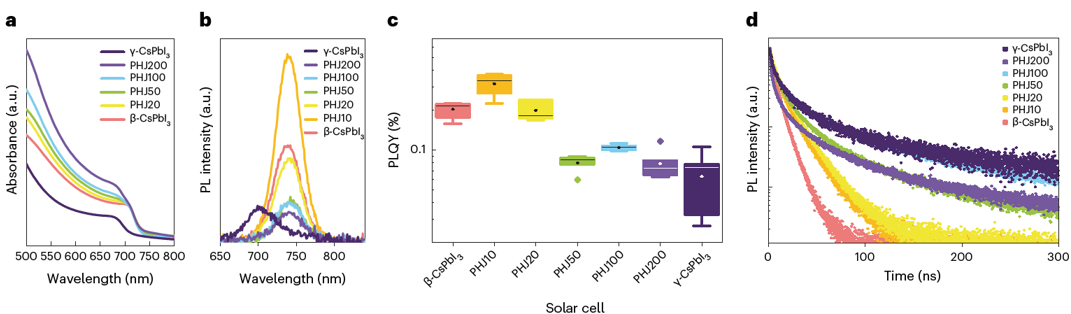

圖2 SP和PHJ薄膜的光學特性
要點3：SP和PHJ太陽能電池的光伏性能

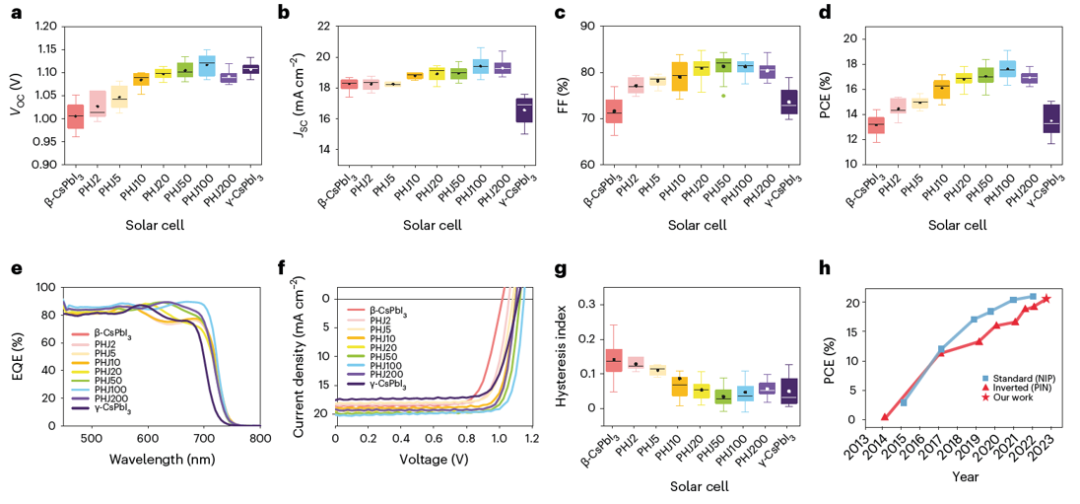

圖3 SP和PHJ太陽能電池的光伏性能
作者制作了含有PHJ和SP薄膜的反式太陽能電池中。VOC、JSC、FF、PCE、EQE光譜、J–V特性和滯后指數均表明PHJ具有優異的性能。β-CsPbI3 SP器件的開路電壓（VOC）比γ-CsPpI3 SP太陽能電池低約0.1 V，比其帶隙的0.05 eV變化差得多，這表明，β-CsPbI3太陽能電池中存在高密度表面缺陷。兩種SP器件PCE均為15%。PHJ100表現出最高的PCE，高達19%。同時作者通過蒸鍍2nm的γ-CsPpI3于β-CsPbI3之上，通過測試表明表面鈍化不是提升效率的主要原因。研究者通過分析器件的結構以及能帶結構，認為效率的提高主要是因為內建電勢的增加，并認為這種效率的增加只存在于反式器件中。并通過實驗證明了這個結論。

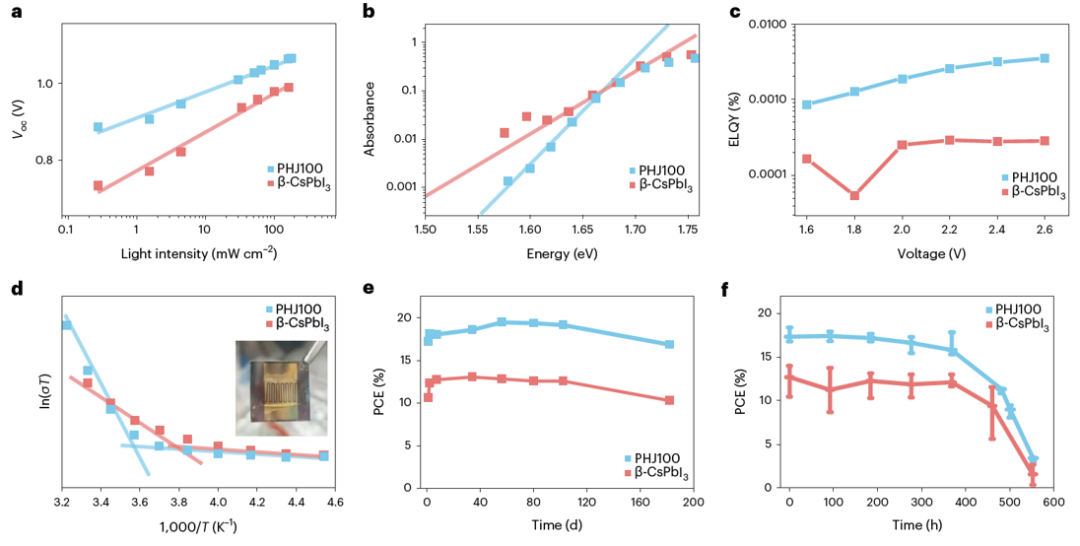

圖4 光伏性能改進的來源和器件穩定性
光強依賴性VOC顯示SPβ-CsPbI3和PHJ100的理想因子n分別為1.703和1.163。PDS光譜顯示SPβ-CsPbI3和PHJ100的烏爾巴赫能量分別為33.27meV和19.80meV，PHJ100結構導致能量紊亂顯著減少。同時PJH100的ELQY大約比SPβ-CsPbI3太陽能電池高一個數量級。研究者發現，在PHJ100的情況下，SPβ-CsPbI3（0.79eV）的提取離子遷移的活化能值著增加(1.66eV）,離子傳導開始主導總電流的閾值溫度從260 K增加到273,這表明PHJ100結構中抑制的離子遷移。在穩定性測試中，PHJ100器件展現出優良的性能。
四、小結
總之，在這項工作中，作者提出了一個利用晶體材料多態性現象的光伏概念。通過制造γ-CsPbI3/β-CsPpI3 PHJ太陽能電池來證明這一概念，其表現出優于任一SP器件的性能。這一發現為高效光伏器件提供了一種有希望的方法，未來也可以通過其他類型的多晶材料實現，例如有機材料或其他鈣鈦礦組合物。
五、參考文獻

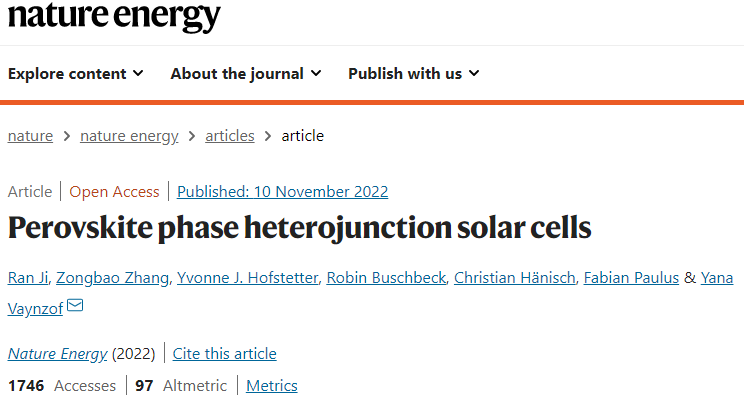

Ji, R., Zhang, Z., Hofstetter, Y.J.et al.Perovskite phase heterojunction solar cells.Nat Energy(2022).
Doi：10.1038/s41560-022-01154-y
https://www.nature.com/articles/s41560-022-01154-y
