第一作者：肖天笑、梁茜、蔣濤
通訊作者：王中林
通訊單位：中科院北京納米能源與系統研究所、佐治亞理工學院
研究亮點：
1. 通過耦合彈簧及多層結構集成多個基本發電單元，成功制備可以高效收集水波能的球形摩擦納米發電機。
2. 單個球形發電機的電流輸出較以往球形發電機提高兩個數量級以上，單球最大輸出功率達到7.96 mW。
3. 通過球形發電機陣列化和能量存儲，構建水溫測量的自驅動系統。
能源在人類生活中扮演著非常重要的角色，現階段能源的消耗主要依賴于傳統化石能源，這是一種有限的、非可再生的能源。隨著化石能源的不斷開采和枯竭，迫切需要尋找一些新型的能源形式。海洋波浪能具有儲量豐富、受環境因素影響較小等優點，是潛在的能夠大規模應用的能源之一。但是，近幾十年世界各國對波浪能收集的探索大都基于傳統的電磁發電機，而電磁發電機因其自身的工作原理所限，難以有效收集這種低頻的、隨機的能源。
王中林院士于2012年首次提出基于摩擦起電和靜電感應效應的摩擦納米發電機，它利用麥克斯韋位移電流的機理，將周圍環境中的機械能轉化為電能。同時球形結構摩擦納米發電機因其具有質量輕、在水波中運動阻力小以及易于陣列化等諸多優點已經被用來收集水波能。但是在之前報道的工作中，還存在輸出電流較小等缺點，限制了它的實際應用。
有鑒于此，中科院納米能源與系統研究所王中林院士團隊通過耦合彈簧及多層結構制備了一種可以高效收集水波能的球形摩擦納米發電機。

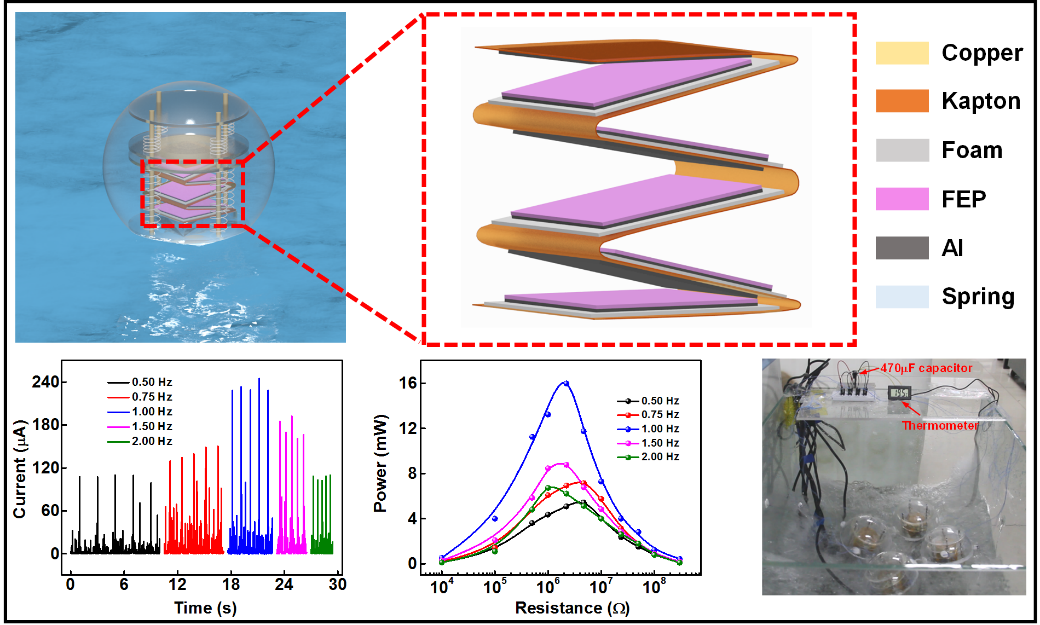

圖1. TOC
研究團隊首先結合彈簧輔助結構和球形結構的優點，并在一個球殼空間內集成多個基本發電單元形成多層結構，成功制備出耦合彈簧及多層結構的球形摩擦納米發電機，用于收集水波能。該球形摩擦納米發電機中每個發電單元的工作模式均為垂直接觸-分離模式。

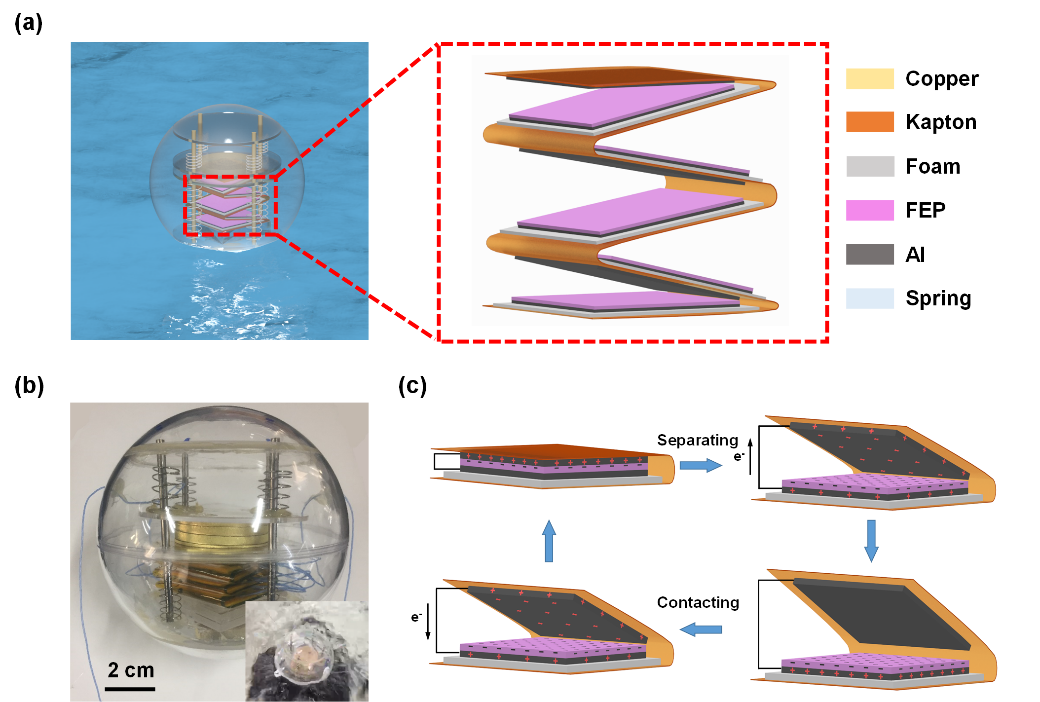

圖2. 基于彈簧及多層結構的球形摩擦納米發電機的示意圖、實物照片及工作原理示意圖
在真實水波實驗環境中，在1.0 Hz的水波頻率，2.5 V的信號發生器輸出電壓幅值（對應于水波振幅）的水波沖擊下，其最大功率可達7.96 mW，輸出電流為120 μA。

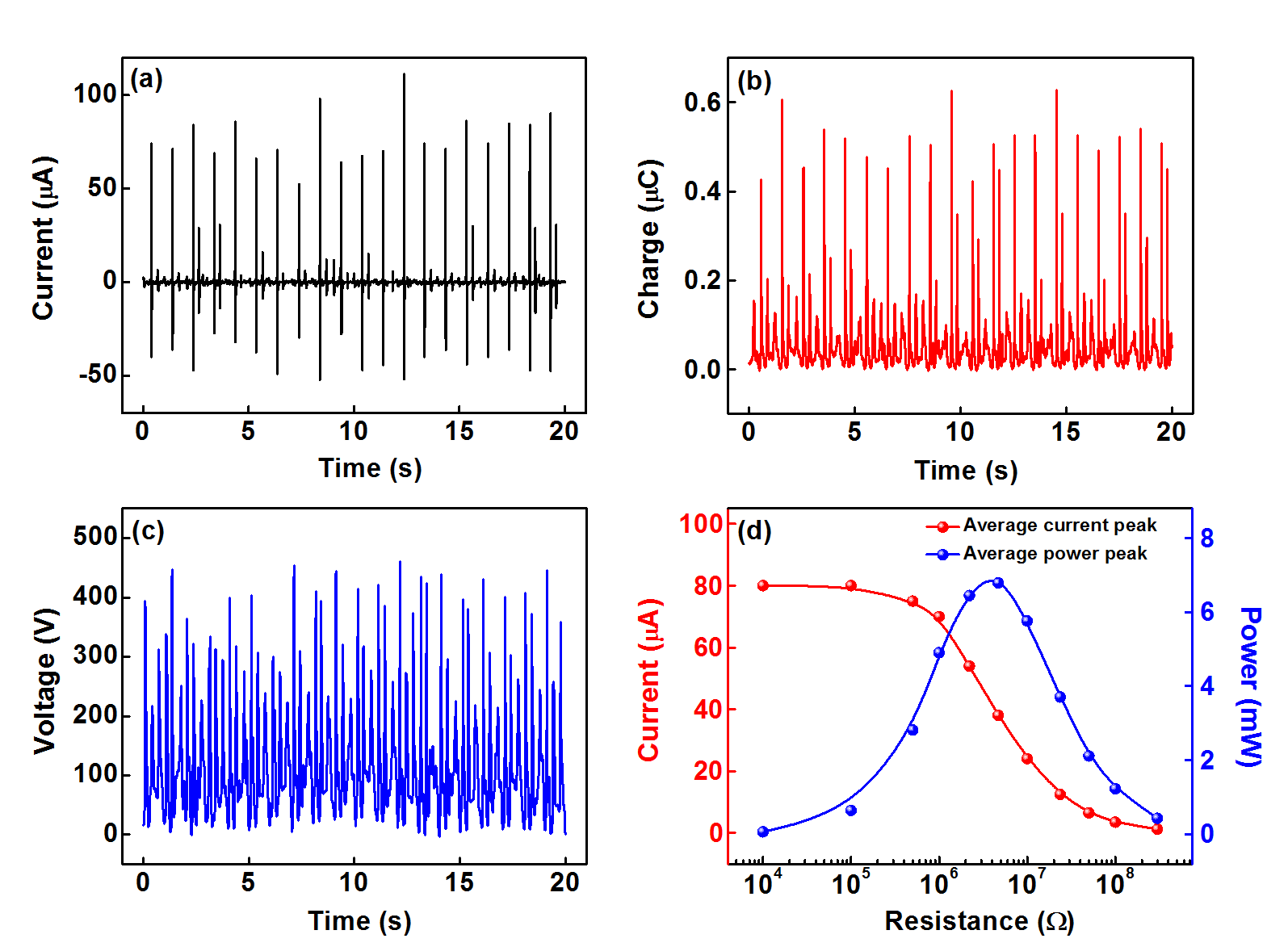

圖3. 該球形摩擦納米發電機在1.0 Hz的水波頻率下的典型電學輸出
其次，進一步研究了不同水波頻率和不同水波振幅下，該摩擦納米發電機的電學輸出性能，發現其在1.0 Hz的水波頻率下能達到最大輸出值，能較好地適用于水波的低頻工作環境。

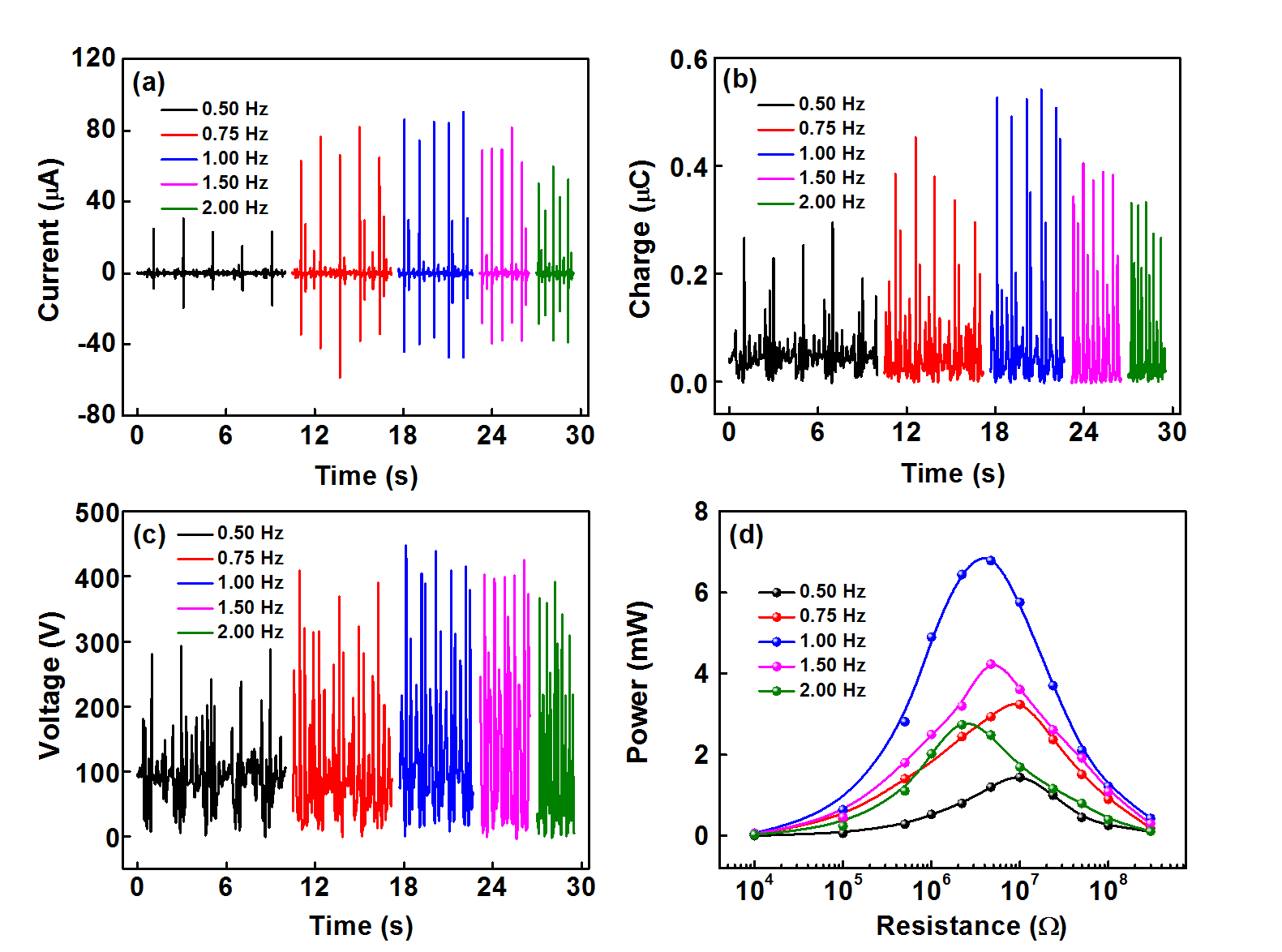

圖4. 不同水波頻率下的電學輸出

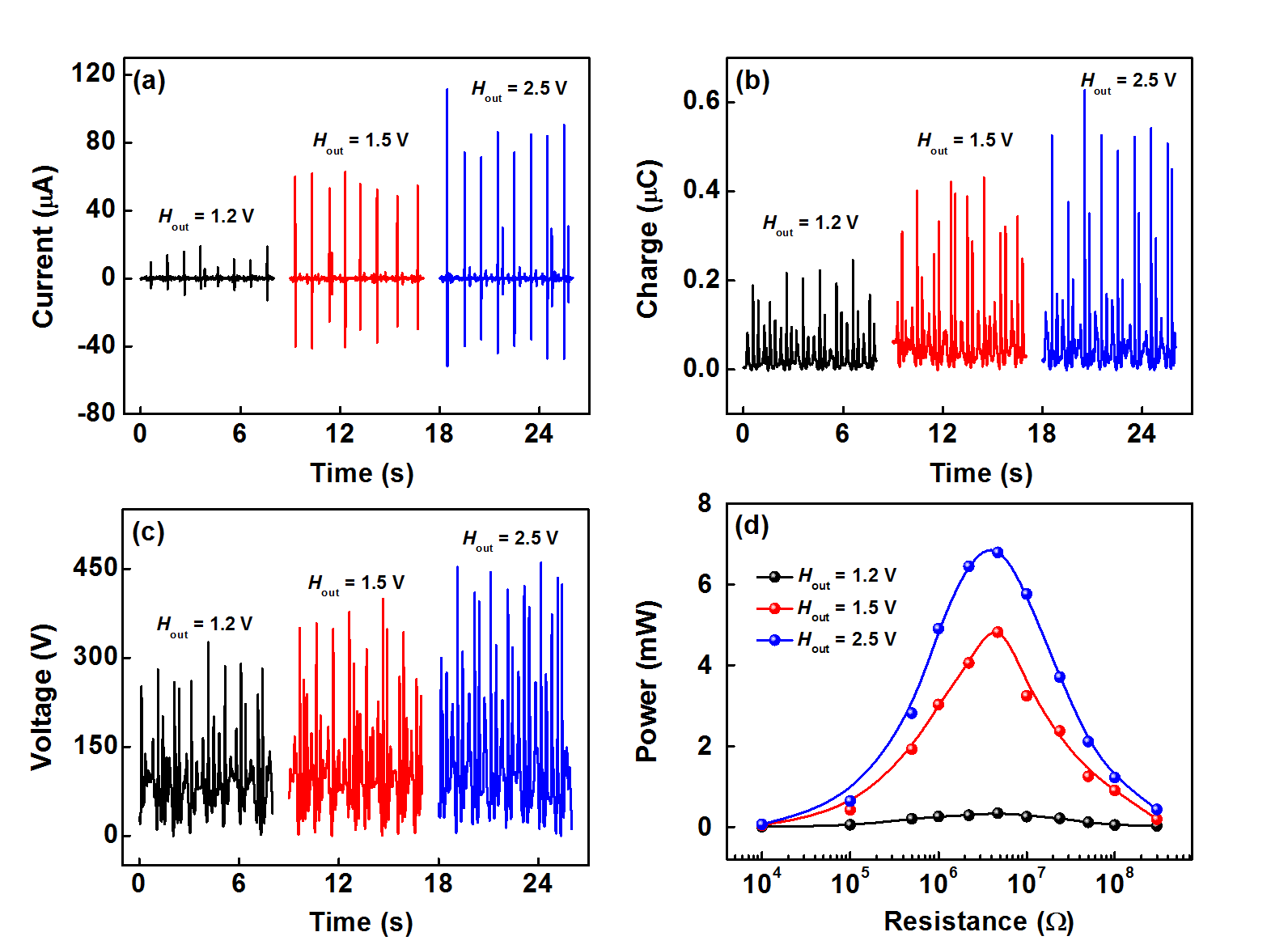

圖5. 不同水波振幅下的電學輸出
然后，從球形摩擦發電機中所用的銅塊質量以及集成的發電單元數量兩個方面對其進行結構優化。最后，將四個優化后的球形摩擦納米發電機組成發電陣列，其輸出功率和輸出電流分別達到15.97 mW和225 μA，并成功驅動電子溫度計工作，測量水的實時溫度，顯示了該摩擦納米發電機在水波能大規模收集中的巨大潛力。
圖6. 通過改變銅塊質量及多層結構中發電單元的集成數目對該球形摩擦納米發電機進行結構優化
圖7. 球形發電機陣列的電學輸出及充電特性
總之，該研究成功制備了一種收集水波能的球形摩擦納米發電機，通過結構設計與優化，其輸出電流和輸出功率較以往工作均有較大幅度提高，顯示了納米發電機在大規模收集水波能中的潛在應用價值。
參考文獻：
Xiao T X, Liang X, Jiang T, et al. Spherical Triboelectric Nanogenerators Based on Spring‐Assisted Multilayered Structure for Efficient Water Wave Energy Harvesting[J]. Advanced Functional Materials, 2018: 1802634.
DOI: 10.1002/adfm.201802634
https://onlinelibrary.wiley.com/doi/10.1002/adfm.201802634
