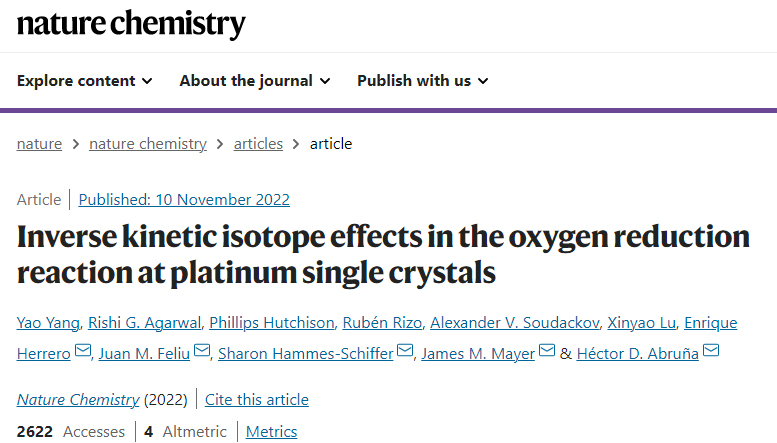

11月10日，來自美國康奈爾大學、耶魯大學和班牙阿利坎特大學的研究者們首次發現了單晶 Pt 表面氧還原反應的逆動力學同位素效應，相關成果發表在《自然化學》上。多重質子耦合電子轉移（PCET，Proton-Coupled Electron Transfer）對于許多涉及電化學反應的可再生能源技術至關重要，比如太陽能電池、燃料電池、電解水制氫以及 CO2 和 N2 電還原等。作為自然界中最普遍的氧化劑，氧氣是能源系統的核心，無論是在生物的呼吸作用，還是燃料電池，甚至是簡單的燃燒。可再生能源技術的效率一直無法與生物酶相提并論，部分原因是對原子尺度上的關鍵過程還不了解，例如氫燃料電池中的氧還原反應（ORR，Oxygen Reduction Reaction）。探索這種電化學機制（以及其他機制）的一個關鍵工具是動力學同位素效應（KIE，Kinetic Isotope Effects）的測量。在過去的幾十年里，設計和開發有效的電催化劑以加速緩慢的 ORR 一直是大規模實現燃料電池技術的主要推動力。經過數十年的機理研究，人們普遍認為ORR 的決速步驟（RDSs，Rate-Determining Steps）涉及 PCET 過程，從而形成關鍵反應中間體（HO2、H2O2、OH等）；因此，KIE 研究可以為復雜 ORR 機制中的PCET 提供有價值的見解。反應的 H/D KIE 值定義為 H2O 中的動力學電流與 D2O 中的動力學電流之比。通常質子轉移和 PCET 反應的 KIE 大于 1，即為正常 KIE。當 D2O 中的活性高于 H2O 中的活性時（< 1），即逆 KIE。盡管 KIE 研究已嘗試在氫氧化/析出反應（HOR/HER，Hydrogen Oxidation/Evolution Reactions）和氧還原/析出反應（ORR/OER，Oxygen Reduction/Evolution Reactions）等關鍵電化學反應中進行，但對 KIE 仍然欠缺了解。這主要是由于缺乏化學超高純度的 D2O 和清潔的單晶電極表面，以開展有說服力的研究。在這項研究中，作者開發出了一種制備超高純 D2O的新方法，從而得以適用于高質量單晶 Pt 表面 KIE 的研究。研究結果證實了單晶 Pt 表面的逆 KIE，無論是在酸性還是在堿性環境下。這一逆 KIE 與相同電位下 *OD 的覆蓋率遠低于 *OH 的覆蓋率有關（*代表鉑表面上的吸附物質）。一氧化碳溶出伏安測試為較低的 *OD 覆蓋率和較弱的 *OD 結合強度提供了直接證據，密度泛函理論（DFT，Density Functional Theory）計算做了進一步的解釋。此處報告的逆 KIE 與 Markovic 及其同事在 25 年前提出的假設相呼應，1 即關于 *OH 對低晶面指數 Pt 表面ORR 活性的抑制作用。同時，D2O 中增加的 ORR 活性也證明了 *OH/*OD 與 *O2 之間存在競爭吸附的關系。D2O 和 H2O 中 Pt (111) 的循環伏安（CV，Cyclic Voltammetric）曲線顯示幾乎相同的氫吸附/解吸區域，并且 OD 吸附（*OD）區域與 H2O中的形狀相同，表明 D2O 和 H2O中為類似清潔的 Pt (111) 表面（圖 1a）。但是，*OD 的特征峰（0.824 V）相對于 *OH（0.792V）正向偏移了 32 mV（圖 1a）。另外，*OD 在 0.8 V 附近的峰的半峰寬為 ~ 30 mV，而 *OH 的半峰寬為 ~ 20 mV，表明 *OD 與 Pt (111) 表面之間的相互作用更弱。2 在 0.9 V 時，*OD 顯示與 *OH幾乎相同的積分電荷（分別為 115 μC cm?2 和 118 μC cm?2），這表明 *OD 和 *OH 達到幾乎相同的最大覆蓋率（圖 1b）；然而，在 0.8 V 時，*OD 的積分電荷為 65 μC cm?2，遠低于 *OH (105 μC cm?2)。這表明在小于 0.9 V 的電位下，Pt (111) 表面 *OD 覆蓋率(θOD) 比 *OH 覆蓋率 (θOD) 低得多。因此，相對于 H2O，D2O 中有更多自由Pt位點用于 O2 吸附。
圖1 酸性、超高純 H2O 和 D2O 中單晶Pt的循環伏安曲線。（a）Pt (111) 在飽和 0.1 M HClO4 的 H2O 和 D2O 中的循環伏安曲線顯示 OD 吸附/解吸峰的電位比 OH 峰高 32 mV。在 *OH/*OD 區域中觀察到的尖峰（虛線框）對應于覆蓋率的快速衰減。（b）從 a 中的吸附曲線中提取的 Pt (111) 的 OH 和 OD 覆蓋率。（c）Pt (100) 和Pt (110) 的伏安特性曲線。CV測試之后，作者采用旋轉圓盤電極（RDE，Rotating Disk Electrode）伏安法進行 ORR 動力學研究。在酸性 D2O 中，Pt (111) 表現出明顯增強的 ORR 動力學，相對于可逆氫電極的半波電位（E1/2）為 0.890 V，比酸性 H2O 的（0.854 V）高 46 mV（圖 2a）。如圖 2d 所示，酸性 D2O中的 Pt (111) 表現出低于 1 的 KIE，即逆 KIE。H/D KIE 值從 0.9 V 到 0.8 V 的衰減（圖 2d）正是 θOD和 θOH差異顯著增加的電位范圍（圖 1b）。另外，在 Pt (100) 和 Pt (110) 表面也觀察到了逆 H/D KIE（圖 2b-d）。三種單晶 Pt 表面在酸性 H2O 和 D2O 溶液中 ORR 的活性趨勢為：Pt (111) ≈ Pt (110)?>> Pt (100)。

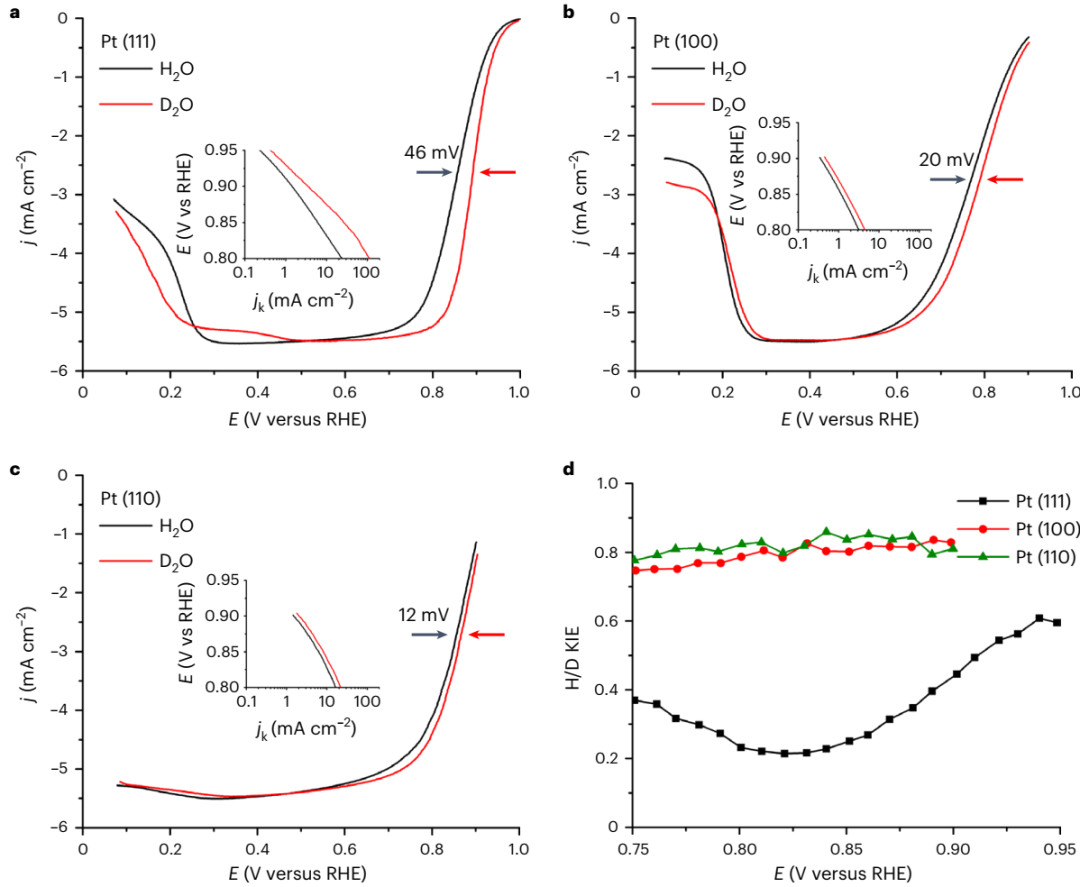

圖2 酸性、超高純 H2O 和 D2O 中單晶Pt的 ORR 動力學測試。（a）Pt (111)，（b）Pt (100)和Pt (110) 表面ORR 極化曲線 （測試條件為 0.1 M HClO4 H2O/D2O的O2 飽和溶液，1600 r.p.m。插圖為Tafel曲線）。（d）相應的 H/D KIE 數值。 為了進一步了解單晶 Pt 表面的 *OD 和 *OH 相互作用，作者進行了 CO 溶出伏安測試（圖 3）。D2O 中更高的 CO 溶出峰進一步表明，在相同電位下 OD 在表面的結合強度更弱， OD 覆蓋率也更低。在堿性溶液中，單晶 Pt 的 ORR 同樣表現逆 KIE。如圖 4a 所示， *OD 的吸附峰（0.817 V）比 *OH 的高 40 mV。堿性 D2O 中的 ORR 半波電位為 0.928 V，高出堿性 H2O 中的 0.881 V。堿性溶液中的 KIE 值約為 0.4，與酸性溶液中的值接近。理論計算為 *OD 峰相對于 *OH 峰的正向移動提供了更深入的解釋（圖 4c）。計算結果表明， OD 和 OH 吸附能的差異主要源于 O-H 和O-D 拉伸震動零點能的差異。并且，理論計算的結果與實驗結果很吻合（圖 4d）。

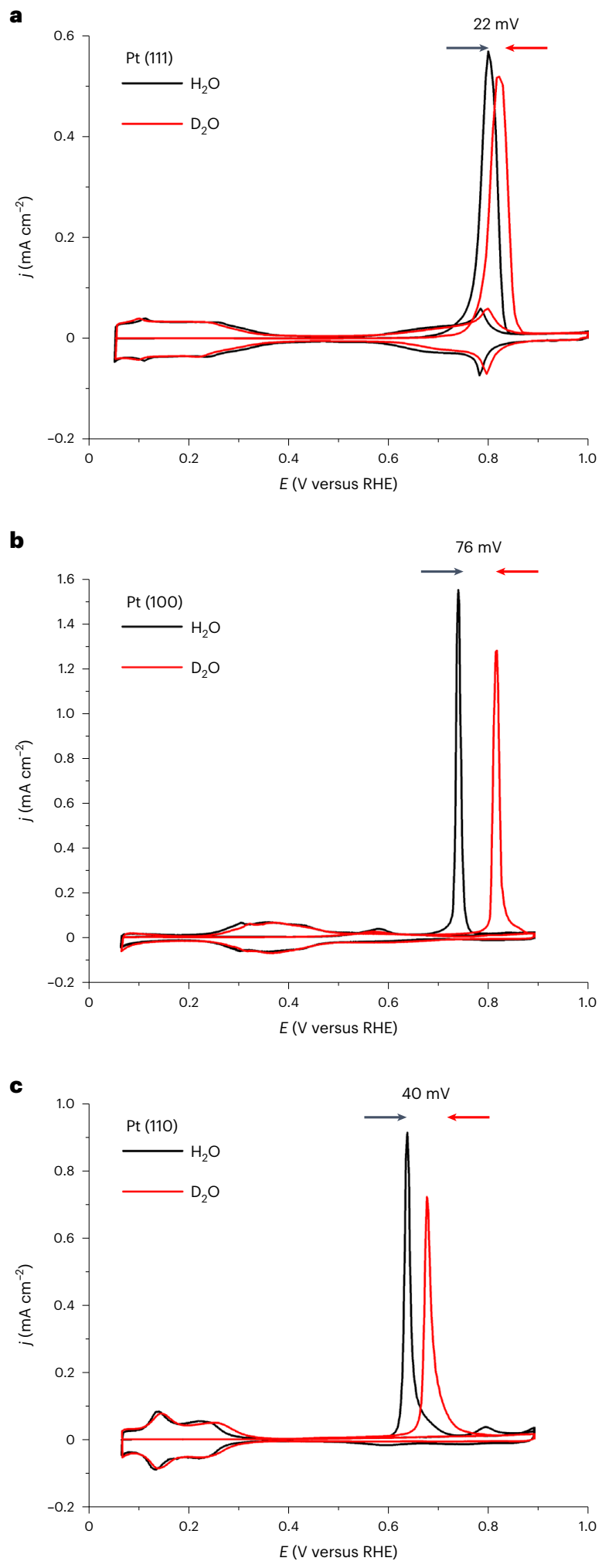

圖3 酸性、超高純 H2O 和 D2O 中單晶 Pt 的 CO 氧化動力學測試。（a）Pt (111)，（b）Pt (100)和Pt (110) 的 CO 溶出伏安測試曲線。

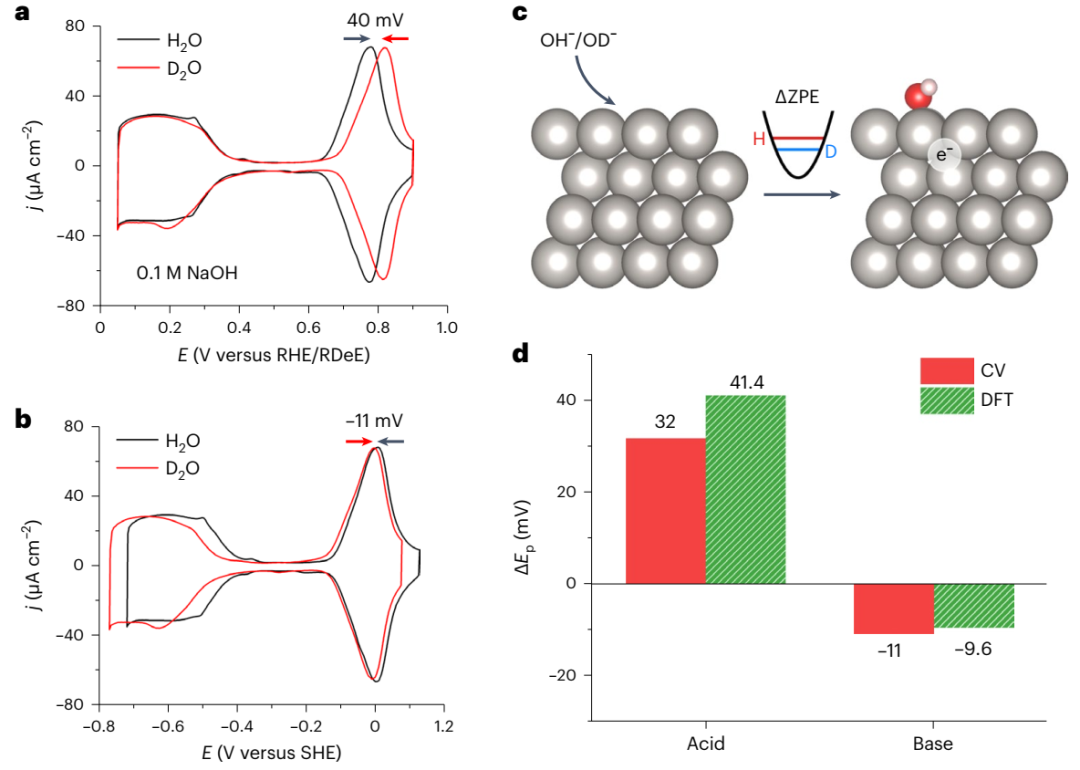

圖4 堿性、超高純 H2O 和 D2O 中單晶 Pt (111) 表面的循環伏安曲線以及 OH 和 OD 吸附的理論計算。（a，b）Pt (111) 在 Ar 飽和的 0.1 M NaOH H2O/D2O溶液中的循環伏安曲線：（a）以可逆H/D電極為參照，（b）以標準氫電極為參照。（c）Pt (111)表面上 OH 和 OD 吸附過程的 DFT 計算示意圖，吸附能差異主要源于 O-H 和 O-D 拉伸震動零點能的差異。（d）Pt (111) 表面上 OH 和 OD 吸附峰位移的實驗（紅色）和理論（綠色）結果。商用 Milli-Q 水系統通常使用離子交換樹脂和活性炭柱純化 H2O，然后再進行紫外線處理和 0.22μm 過濾器去除細菌。這種方法純化的 H2O 具有 >18 MΩ cm 的電阻率和 < 5ppb 的總有機碳。作者純化 D2O 的靈感部分來自于這種方法。還有部分靈感來源于一種先蒸餾，再添加氫氧化鈉和高錳酸鉀，再次蒸餾的方法。3該方法背后的邏輯是通過蒸餾去除離子并將痕量有機物氧化成非揮發性物質，以便它們也可以通過蒸餾去除。具體過程如下：首先，將商用 D2O 通過自制的離子交換樹脂玻璃柱。玻璃柱含有陽離子和陰離子混合的交換樹脂（UCW3700，Polysciences），可將離子雜質交換為 H+ 或 OH?。然后，向經離子交換樹脂柱過濾的 D2O 中加入 0.35 wt% KOH 和 0.05 wt% KMnO4。使用具有 14/20 接頭的短程蒸餾頭蒸餾所得混合物。使用 2 × 100 g 的 D2O 原料瓶和 300 ml 圓底蒸餾瓶和 250 ml 接收瓶在 N2 氣流下進行蒸餾，以防止 CO2 污染。最終產品為~ 180 g 純化的 D2O，被儲存在火焰密封的 50 ml 玻璃安瓿中。文章鏈接：https://doi.org/10.1038/s41557-022-01084-y1. Markovic, N.; Gasteiger, H.; Ross, P. N., Kinetics of Oxygen Reduction on Pt(hkl) Electrodes: Implications for the Crystallite Size Effect with Supported Pt Electrocatalysts. Journal of The Electrochemical Society 1997, 144 (5), 1591.2. Berná, A.; Climent, V.; Feliu, J. M., New understanding of the nature of OH adsorption on Pt(111) electrodes. Electrochemistry Communications 2007, 9 (12), 2789-2794.3. Armarego, W. L., Purification of laboratory chemicals. Butterworth-Heinemann: 2017.
