第一作者：陳遠均
通訊作者：王定勝、李亞棟
第一單位：清華大學
核心內容：
1. 詳細地探討了合成單原子催化劑的關鍵問題：如何實現單核金屬前驅體的原子級分散和如何防止形成的單原子的遷移團聚。
2. 系統地討論了單原子催化劑在電催化反應的應用潛力，著重介紹單原子催化劑在氧還原反應（ORR）、析氫反應（HER）和二氧化碳電還原反應（CO2RR）中的應用，討論了單原子催化劑結構與電催化性能的構效關系。
隨著納米催化的發展和表征技術的進步，研究者發現表面不飽和配位原子往往是催化的活性位點，所以研究者通過控制納米晶的尺寸、形貌、晶面去調控催化劑表面原子的分布和結構以提高催化性能。當納米晶尺寸降低到團簇、單原子時，其能級結構和電子結構會發生根本性的變化，正是由于這種獨特的結構特點，使得單原子催化劑往往表現出不同于傳統納米催化劑的活性、選擇性和穩定性。單原子材料不僅為從分子層次認識催化反應的機理提供了理想的模型和研究平臺，而且有望成為具有工業催化應用潛力的新型催化劑。
納米時代漸遠，原子時代來襲！
有鑒于此，清華大學王定勝教授和李亞棟院士團隊系統討論和總結了利用濕化學方法制備單原子催化劑的最新進展，著重討論了合成單原子催化劑的核心問題，即如何實現單核金屬前驅體的原子級分散和如何防止形成的單原子的遷移團聚，這也為后續的研究者提供借鑒。
此外，本文還介紹單原子催化劑在氧還原反應（ORR）、析氫反應（HER）和二氧化碳電還原反應（CO2RR）中的應用，著重討論單原子催化劑結構與電催化性能的構效關系。最后結合目前的研究現狀和挑戰，對單原子催化劑的研究前景進行了展望。
PART 1: 單原子催化劑合成策略
1. 缺陷工程策略
通過在載體表面構筑缺陷位點，利用載體的C缺陷、O缺陷、S缺陷、金屬缺陷等作為“陷阱”捕獲單核金屬前驅體，再利用金屬單原子與缺陷位點的電荷轉移效應（charge-transfer effect）來穩定形成的單原子，從而實現單原子催化的合成。運用缺陷工程策略，首先需要優化構筑缺陷的條件，以確保得到均一的缺陷位點去錨定單原子；其次，需要表征清楚缺陷的類型，以選取合成的單核金屬前驅體；在移除前驅體配體的過程中，要防止缺陷位點的消失和轉化。我們可以通過調控載體缺陷的數量實現單原子催化劑載量的調節。構筑缺陷能夠改變載量的光學和電學性能，能夠與單原子實現協同催化，拓展單原子催化劑在光催化和電催化方面的應用。

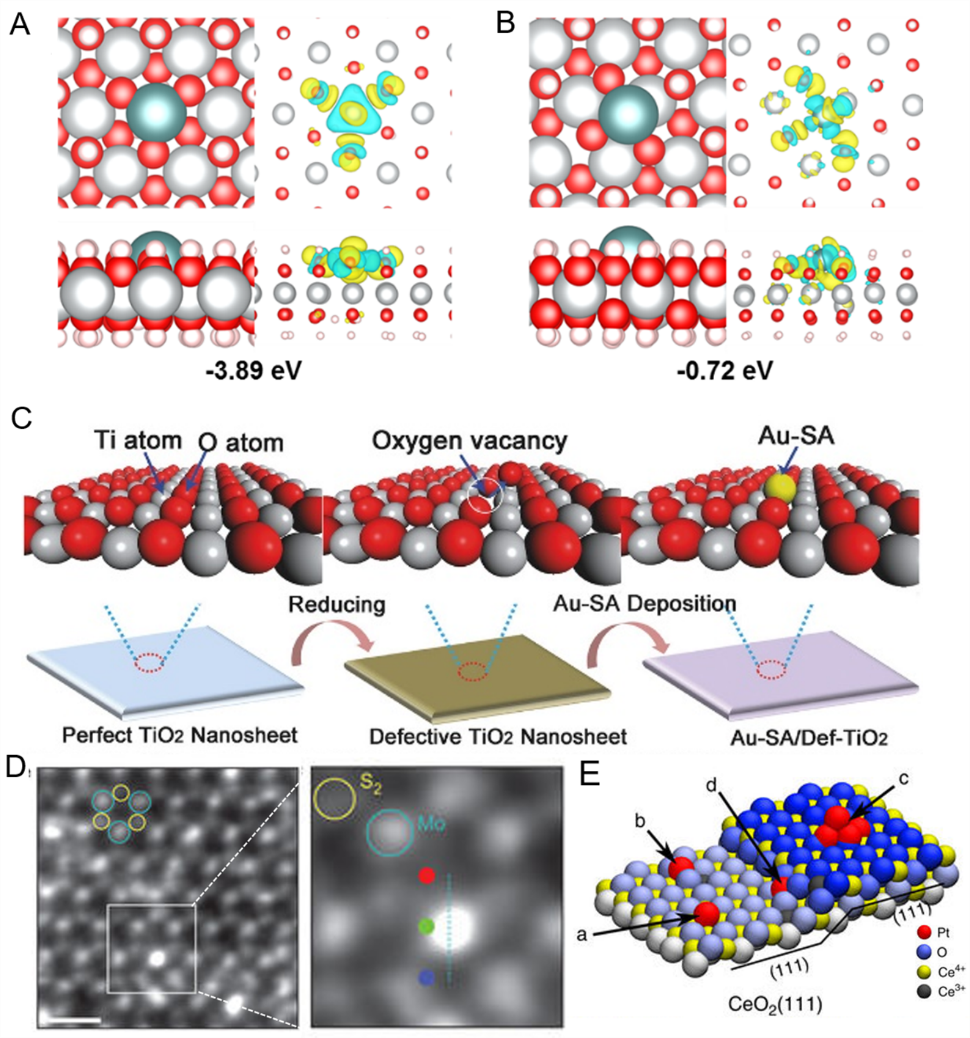

圖1、缺陷工程策略合成單原子催化劑
2. 空間限域策略
空間限域策略包含兩個步驟：1. 利用分子篩、金屬有機框架材料（MOFs）、共價有機框架材料（COFs）等多孔材料的分子孔道作為“籠子”封裝和錨定單核金屬前驅體，實現其均勻的空間分布和原子級分散；2. 在后處理移除金屬前驅體配體的過程中利用載體的骨架或者載體的衍生物穩定形成的單原子，防止其遷移團聚，從而實現單原子催化劑的合成。運用空間限域策略合成單原子，能夠繼承單原子和多孔功能載體的優點，拓展了單原子的催化應用，例如利用單原子和分子篩復合，有望實現單原子擇型催化。

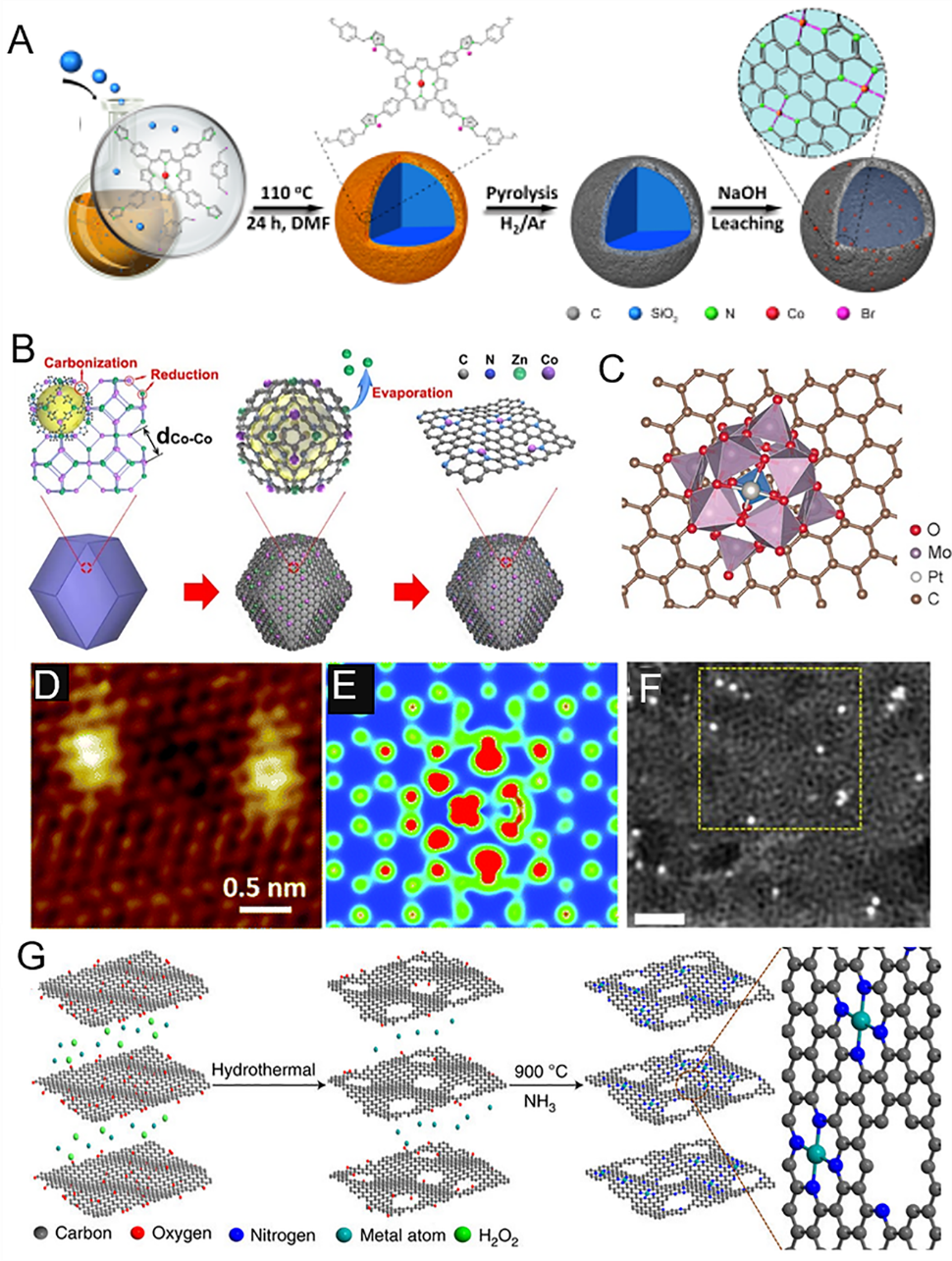

圖2. 空間限域策略合成單原子催化劑
3. 設計配位策略
通過在載體表面設計配位點、配位基團作為“爪子”捕捉和錨定單核金屬前驅體，再利用金屬單原子與配位點的強相互作用穩定形成的單原子，防止其遷移團聚，從而實現單原子催化劑的合成。在設計配位策略中，我們需要基于載體表面配位環境選取合適的單核金屬前驅體。在合成過程中，需要優化合成條件，因為不同的合成條件（如溶劑、溶液pH等）會影響金屬單原子與配位基團的相互作用。由于配位原子多樣，所以可以制備得到功能多樣、種類繁多的單原子材料。值得注意的是，用以錨定金屬單原子的配位原子會影響活性中心的局域電子結構，所以我們可以對配位原子進行調控，從而優化催化劑的性能。
圖3. 設計配位策略合成單原子催化劑
4. 其他的策略

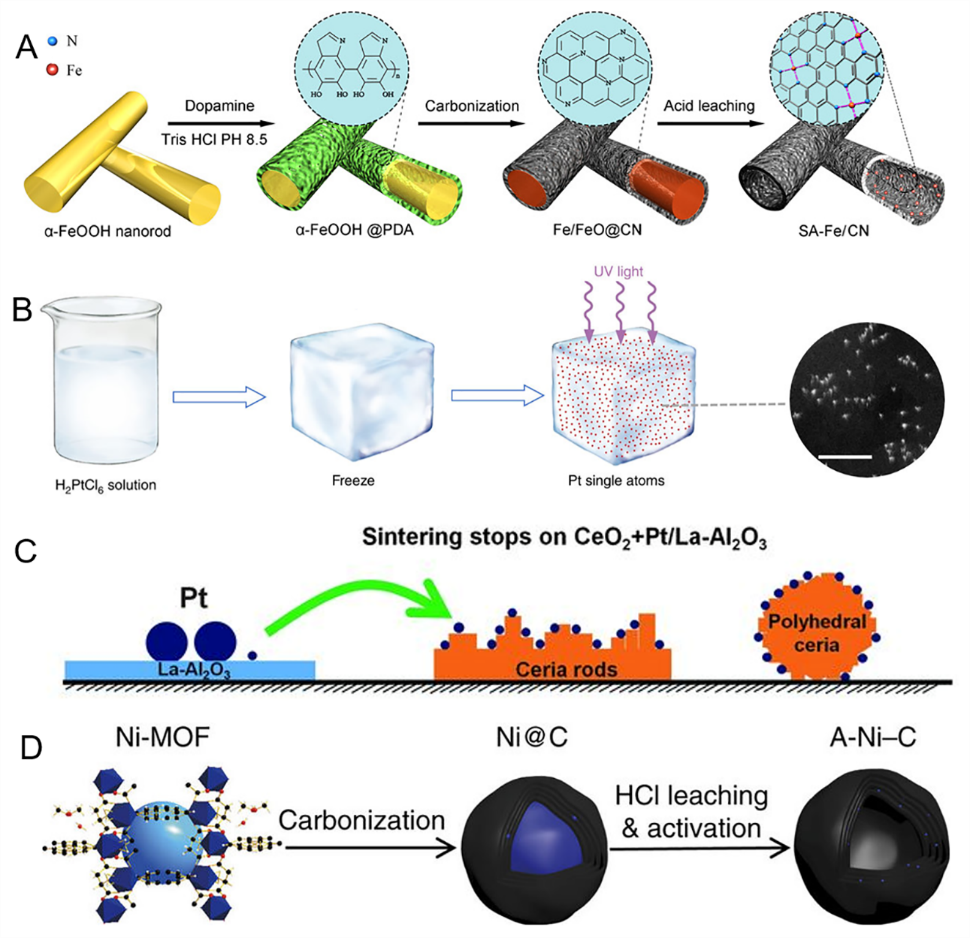

圖4. 其他的策略合成單原子催化劑
A. 犧牲模板法制備單原子催化劑；
B. 冰浴法，通過低溫抑制金屬原子的遷移團聚，實現單原子催化劑的合成；
C. 原子捕獲法，利用合適載體將金屬顆粒上的原子逐一捕獲，轉變成單原子，從而實現單原子催化劑的合成；
D.電化學腐蝕法，將金屬顆粒刻蝕留下單原子，實現單原子催化劑的合成。
PART 2: 單原子催化劑的電催化應用
1. 單原子催化劑在ORR中的應用
電催化氧還原反應（ORR）一般經歷2電子或者4電子催化路徑。相比工業應用的蒽醌法，2電子ORR路徑是一種清潔、低耗能的途徑用以制備雙氧水。在燃料電池和鋅空電池等應用中，為了實現更高的能源轉化效率，希望遵循4電子ORR路徑。
2電子路徑和4電子路徑取決于在ORR過程中O-O鍵是否被保存，而斷開O-O鍵需要連續的活性位點協同吸附一個O2分子，所以以孤立單原子為活性位點的單原子鉑基催化劑展現出極大的潛力去實現雙氧水的制備(圖5. A-C)。
緩慢的陰極ORR催化過程以及貴金屬催化劑的價格昂貴和儲量稀少是制約燃料電池和鋅空電池等商業應用的主要瓶頸。所以發展高效、穩定、價格低廉的ORR催化劑十分重要。將催化劑的活性物種從顆粒降低到單原子是一個有效的策略去提高催化劑的性能，一方面能夠?qū)崿F(xiàn)最大化的原子利用率和活性位點的充分暴露，提高活性位點的數量；另一方面能夠利用單原子和載體之間增強的相互作用和電荷轉移等效應提高活性位點的本質活性。更重要的是，由于單原子催化劑結構均一，能夠作為模型體系，在原子尺度調控活性位點的配位環境和幾何構型以優化催化劑的性能和研究ORR的反應機理(圖5. D-I)。

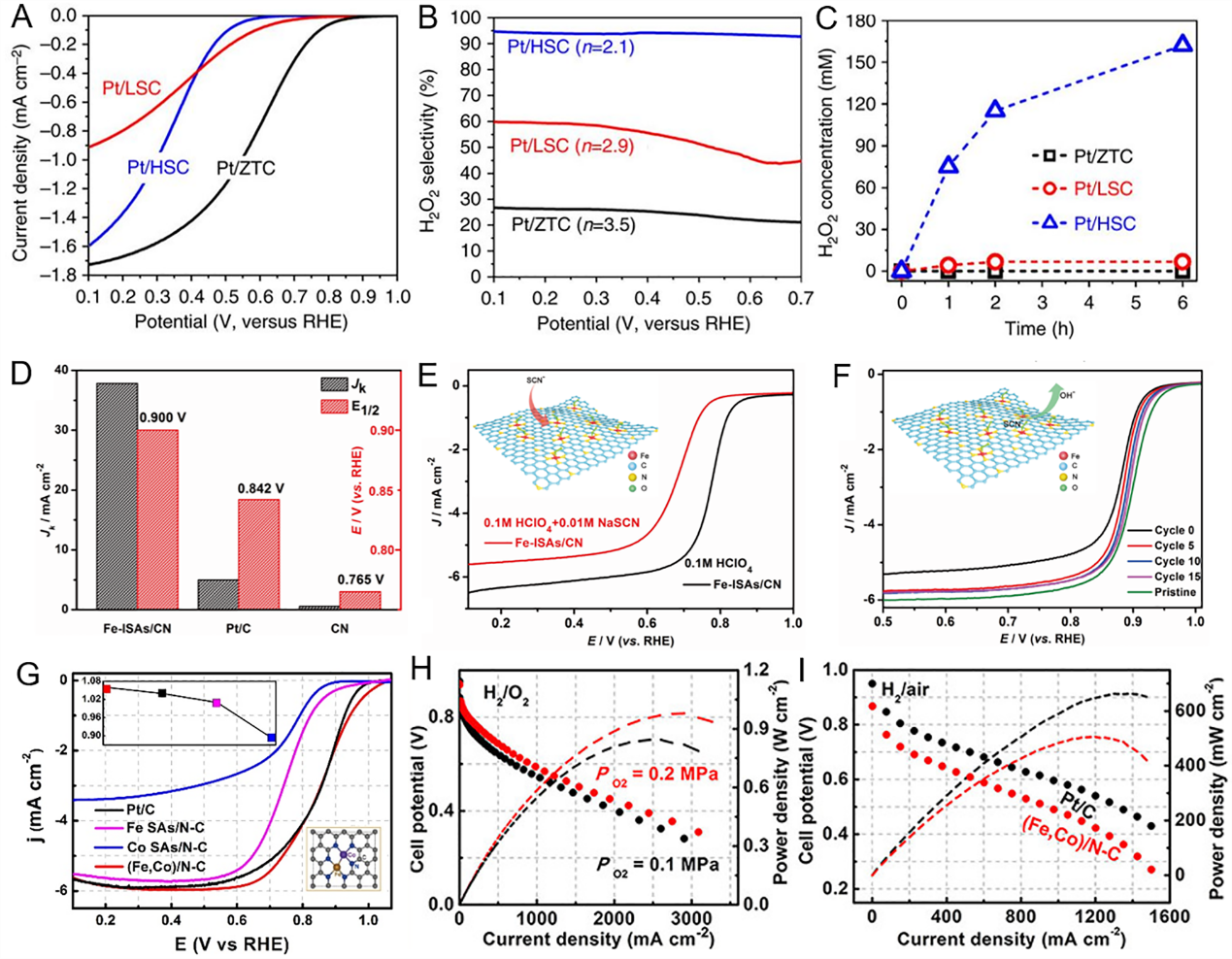

圖5. 單原子催化劑在ORR中的應用
2. 單原子催化劑在HER中的應用
電催化析氫反應（HER） 需要有效的催化劑降低反應的過電勢。目前鉑基材料是目前最好的HER催化劑，然而貴金屬鉑的昂貴和稀有限制了鉑基催化劑的廣泛應用。為了解決這個問題，一個途徑是提高Pt的原子利用率從而減低Pt的用量，單原子Pt催化劑能夠?qū)崿F(xiàn)最大的鉑原子利用率和Pt原子活性位點的完全暴露，從而在減低Pt金屬用量的同時提高催化性能（圖6. A-B）。Pt單原子不僅能夠作為活性位點，還能夠觸發惰性材料的HER性能(圖6. C-D)。
另一個途徑是發展性能優異的非貴金屬催化劑替代鉑基催化劑。低配位的活性中心和新穎的電子結構使得非貴金屬單原子（Co、Ni、Mo等）催化劑展現出類似鉑基材料的HER性能，而金屬和載體之間增強的相互作用和電荷轉移效應使得這類催化劑展現出優異的電化學穩定性（圖6. E-F）。
圖6.單原子催化劑在HER中的應用
3. 單原子催化劑在CO2RR中的應用
二氧化碳電還原反應（CO2RR）過程中，由于需要較高的過電勢用以活化穩定的C = O 鍵，同時還存在競爭反應HER和多條反應路徑，所以往往表現出低的轉化效率和較差的產物選擇性，這些缺點阻礙了CO2RR的進一步發展和應用。因此，制備高活性、高選擇性的電催化劑尤為重要。單原子催化劑具有最高的原子利用率和不飽和配位的活性中心，能夠提高催化劑的活性。另一方面，單原子催化劑的活性位點具有均一的結構，使得底物與其的相互作用相同，有利于提高催化劑的選擇性。
李亞棟教授課題組首次利用單原子Ni催化劑實現了高效的CO2RR過程（圖7. A-B）。隨后，張濤教授課題組也報道了低價態的單原子Ni能夠高效地催化CO2RR，且具有高的穩定性（圖7.C-D）。除了單原子Ni, 單原子Co催化劑也展現出優異的CO2RR性能，且研究者發現通過優化單原子活性中心的配位結構能夠有效的提高催化劑的性能（圖7. E-F）

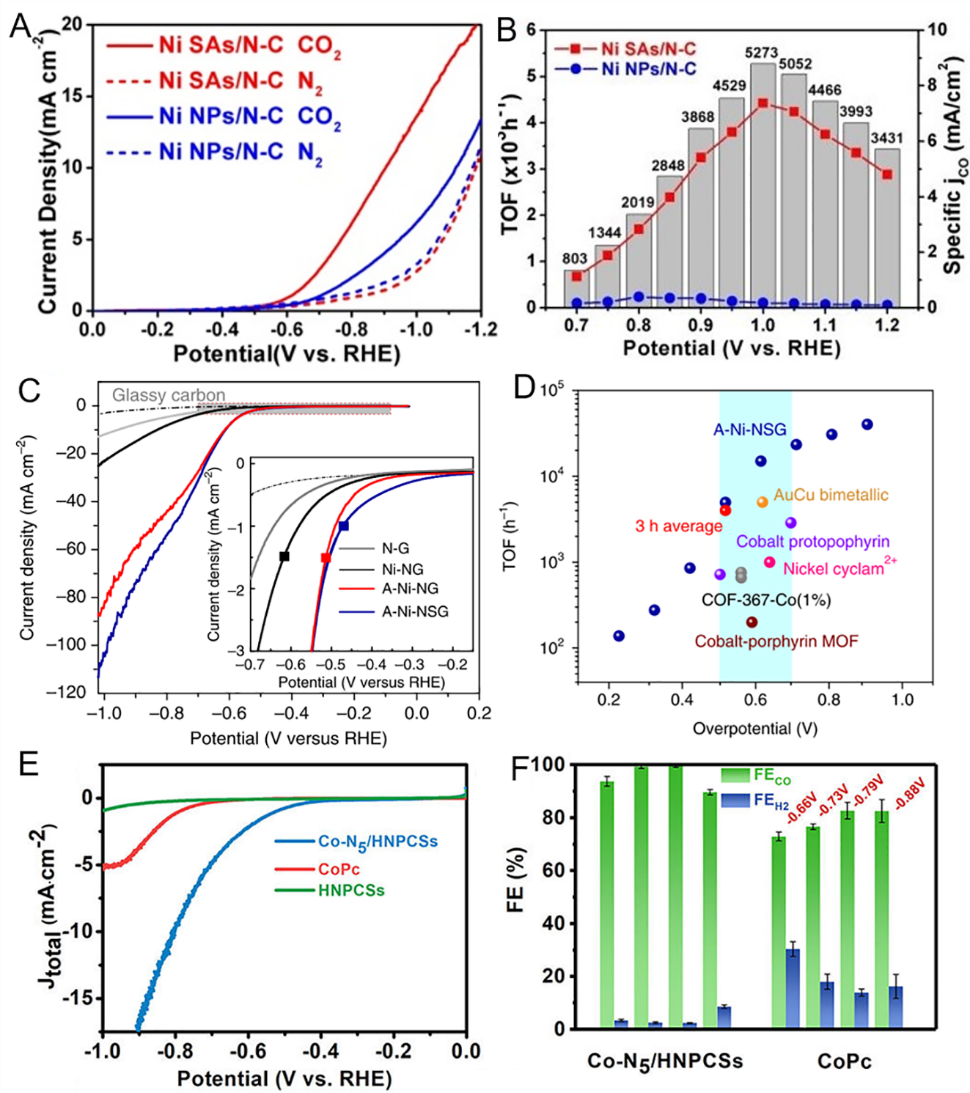

圖7. 單原子催化劑在CO2RR中的應用
Part3：總結與展望
1. 合成的關鍵要點：
（1） 根據載體的特點，選擇合適的單核金屬配合物作為前驅體;
（2） 通過有效的方法（如空間限域、缺陷捕獲、配位點錨定、低溫抑制分子熱運動等）實現金屬前驅體的原子級分散和隔離，限制其在載體上的遷移和團聚；
（3）通過增強的金屬與載體相互作用或者單原子和周圍配位原子直接的電荷轉移效應，穩定金屬單原子。
2. 單原子催化材料的機遇和挑戰：
（1）為了使其能夠更好地滿足工業應用的需求，提高單原子催化材料的載量非常有必要；
（2）由于局域電子結構對材料的性能影響很大，精確控制金屬單原子的微觀配位環境也十分重要；
（3）從載體的功能化設計為切入點去調控單原子催化材料的性能，使其與載體實現協同催化，提高催化劑的性能；
（4）利用金屬催單原子化劑去實現均相反應的異相化，推動其在工業反應中的實際應用；
（5）借助單原子催化劑作為模型體系，利用原位電鏡或者原位同步輻射等原位的表征手段去觀察和追蹤反應過程，再結合理論計算研究其結構和催化性能之間的構效關系，探究催化反應機理。從而實現在原子尺度下針對目標反應設計特定的催化劑，發揮每一個原子最大的能力去推動反應，實現原子經濟的綠色催化過程。
納米研究已經邁進單原子時代，蘊藏著巨大的機遇和挑戰！
推薦閱讀：
以奇制勝，李亞棟Nature子刊告訴你單原子催化劑還可以這么做！
參考文獻：
DOI: 10.1016/j.joule.2018.06.019
