研究背景
放大光信號的能力在整個科學技術領域至關重要，通常使用稀土摻雜光纖或基于III-V半導體的增益介質。摻鉺光纖放大器(EDFAs)的發明取代了電信號再生，使光信號能夠傳播超過12000 km，從而徹底改變了光通信，實現了低成本通信帶寬的大幅增長。放大光信號的另一個物理過程是利用光纖的克爾非線性實現參數相互作用。目前，已有開創性的工作展示了光纖中的連續波凈增益行波參量放大，例如，相位敏感(即無噪聲)放大、鏈路跨度增加、信號再生和非線性相位噪聲抑制。
關鍵問題
盡管取得了巨大進展，光放大技術的實際應用仍存在以下問題：所有基于光子集成電路的凈參數增益演示都需要脈沖激光器，這限制了它們的實際應用。2、尚未實現光放大與光子電路的集成到目前為止，只有批量微加工的周期性極化鈮酸鋰(PPLN)波導芯片實現了連續波增益，但尚未顯示其與基于硅晶片的光子電路的集成。盡管在基于光纖的TWPAs中實現了凈連續和寬帶增益的這些承諾和開拓性成就，但是由于低克爾有效非線性和光纖的制造公差，其使用受到了嚴重的限制。4、基于集成光子線路的光域連續波TWPA尚未被證明基于集成光子線路的光域連續波TWPA，利用三階非線性，能夠放大任意時間輸入信號，尚未被證明。盡管時間連續和頻譜連續的行波放大對于成功實施放大器技術至關重要，具有連續凈增益的基于光子集成電路的TWPAs仍遙不可及。
新思路
有鑒于此，瑞士洛桑聯邦理工學院Tobias J. Kippenberg等人展示了一個基于光子集成電路的行波光參量放大器，在連續波范圍內具有凈信號增益。在尺寸為5×5 mm2的硅芯片上使用超低損耗、色散工程、一米長的Si3N4光子集成電路，實現了12 dB的連續參數增益，超過了電信C波段的片上光傳播損耗和光纖-芯片-光纖耦合損耗。本工作展示了基于光子集成電路的參量放大器的潛力，這種放大器具有光刻控制的增益譜、緊湊的尺寸、對光反饋的彈性和量子限制的性能，并且可以在從可見光到中紅外的波長范圍內以及常規稀土放大帶之外工作。作者展示了參量放大器的一般原理，通過波導設計模擬證實超過10 THz的放大帶寬是可能的，并表征了基于Si3N4光子芯片測試的光傳輸特征。2、開發了參量放大器和頻率轉換裝置作者展示了測量參量增益和頻率轉換效率的實驗裝置，首次在光子芯片上實現了高達2 dB的凈參數增益，，利用文獻報道的參數，本工作的數值計算預測了12 dB的峰值增益，與測量值非常一致。通過泵浦激光器的快速調制來測量參量增益，證實了在所使用的任何光功率水平下，都沒有觀察到泵浦傳輸?shù)慕档汀⒘吭鲆婺軌蜓a(bǔ)償光子芯片的總損耗，包括光纖到芯片的耦合。1、首次提出了一種基于光子集成電路的連續凈增益雙光子晶體放大器通過在緊湊的5mm×5mm硅片上使用色散工程、超低損耗、2m長Si3N4集成波導實現了連續凈增益雙光子晶體放大器。2、開發了兼容性極強的Si3N4集成波導該工作基于超低損耗、色散工程、非線性Si3N4集成波導，化學計量的Si3N4可以通過化學氣相沉積法沉積，并與互補金屬氧化物半導體兼容。3、實現了緊湊的、一米長的基于光子集成電路的螺旋波導作者基于集成光子學基礎，實現了緊湊的、一米長的基于光子集成電路的螺旋波導，具有均勻和工程化的色散，無需低占空比泵浦或諧振增強，就可以實現有效的參量產生和放大。4、實現了連續參數增益在尺Si3N4光子集成電路，實現了12 dB的連續參數增益，超過了電信C波段的片上光傳播損耗和光纖-芯片-光纖耦合損耗。
技術細節

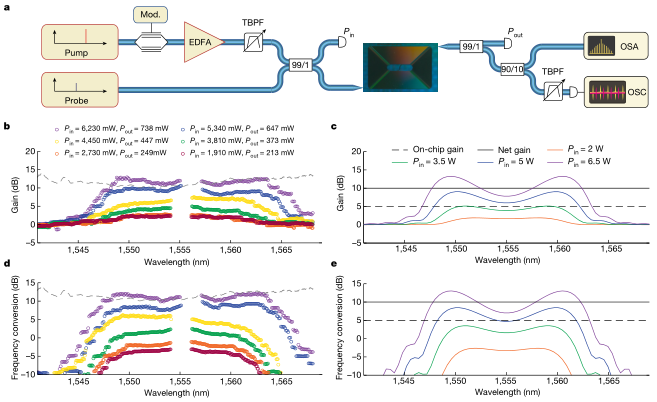

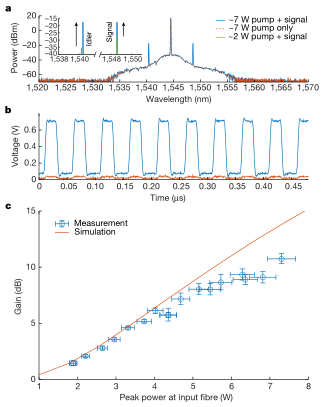

單泵浦參量放大可以使用波導模式的頻域模型來描述，波導模式通過光學克爾效應介導的非線性簡并四波混頻來耦合，作者展示了其一般原理。信號和強泵浦組合并耦合到光波導中，其中功率通過簡并四波混頻從泵浦傳輸?shù)叫盘?hào)。波導中參量相互作用的相干特性要求滿足嚴格的相位匹配條件，以便有效放大。經過分析，基于光纖和基于波導的TWOPA系統都可以提供大大超過稀土摻雜光纖放大器的放大帶寬，作者通過波導設計模擬放大帶寬，證實超過10 THz的放大帶寬成為可能。作者基于Si3N4光子芯片測試的光傳輸特征與波導橫截面的有限元模擬結果非常一致。圖 基于光子集成電路的連續行波光參量放大器原理作者展示了測量參量增益和頻率轉換效率的實驗裝置。模擬表明，基于光子電路的光參量放大器的1 dB增益壓縮點高達250 mW。實驗結果表明，作者首次在光子芯片上實現了高達2 dB的凈參數增益，同時考慮了片上光傳播損耗和光纖-芯片-光纖耦合損耗。此外，在高達7 W的輸入功率水平下，沒有觀察到波導和耦合腔面的損壞。在沒有任何用于受激布里淵散射的緩解技術的情況下，該增益和功率水平得以維持。利用文獻報道的參數，本工作的數值計算預測了12 dB的峰值增益，與測量值非常一致。圖 基于光子芯片的連續行波光參量放大器和頻率轉換泵浦激光器的快速調制測量參量增益通過泵浦激光器的快速調制來測量參量增益。在以50%的占空比放大之前，用50 MHz的方波調制泵浦激光振幅。由光學克爾效應介導的參量放大的瞬時性質將泵浦調制直接印在放大的信號和產生的閑頻信號上。結果表明，在所使用的任何光功率水平下，都沒有觀察到泵浦傳輸?shù)慕档汀⒘吭鲆婺軌蜓a(bǔ)償光子芯片的總損耗，包括光纖到芯片的耦合。圖 使用泵浦調制的參量增益測量
展望
總之，作者首次提出了一種基于光子集成電路的連續凈增益雙光子晶體放大器。使用晶片級、大批量制造技術以及將這種放大器與現有的鑄造級光子集成電路集成，能夠達到基于連續行波凈增益光子集成電路的放大器的范圍，這意味著這種放大器可以與大范圍的現有集成光子器件和應用集成。這種基于集成光子學的雙光子晶體將由高功率半導體激光器直接泵浦，具有固有的單向、高增益、寬帶、時間連續和光譜連續以及量子限制噪聲系數。它們有潛力成為在光纖的全傳輸帶寬上運行的下一代光通信系統的理想候選者。Riemensberger, J., Kuznetsov, N., Liu, J. et al. A photonic integrated continuous-travelling-wave parametric amplifier. Nature 612, 56–61 (2022).DOI：10.1038/s41586-022-05329-1https://doi.org/10.1038/s41586-022-05329-1
