目前，綠色和紅色波長下鈣鈦礦發光二極管(PeLEDs)已經實現了外部量子效率超過20%，然而，藍色波長下的PeLEDs的性能卻難以匹敵。藍色鈣鈦礦發射器通過鹵化物取代很容易合成Cl-Br混合鈣鈦礦，但這些器件在電場作用下容易發生鹵化物偏析，導致譜移。鈣鈦礦量子點(QDs)具有尺寸依賴的光電特性，可以調諧藍色發射，超小CsPbBr3量子點是實現高效穩定的藍色PeLEDs的有前途的候選，然而通過傳統的膠體合成已經證明很難實現單分散的5納米以下量子點，因此合成單分散的超小CsPbBr3量子點具有挑戰性; 此外，（ii）在組裝成半導體固體的過程中，表面配體很容易在配體交換中丟失，導致不同程度的QD融合，導致在鑄造成固體薄膜時難以保持其固相特性。因此，超小的CsPbBr3量子點尚未產生高效的藍波PeLEDs。
解決方案

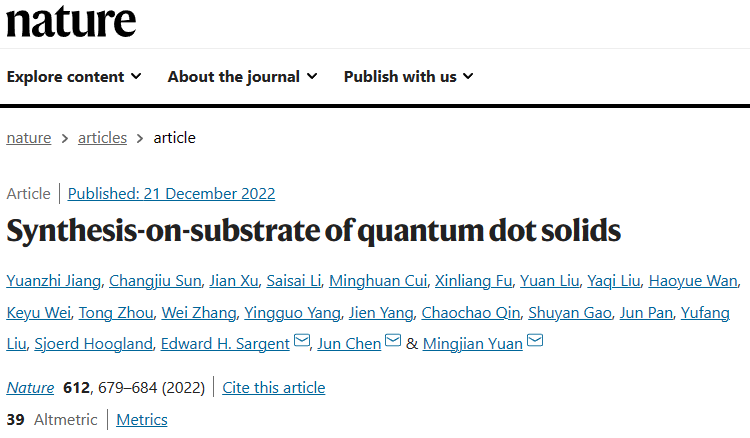

基于此，南開大學袁明鑒研究員、陳軍院士以及多倫多大學Edward H. Sargent院士（已離職去美國西北大學）認為膜形成過程中的配體交換和耦合這兩個關鍵步驟，因為會導致紅移和發射線寬的增加，在處理超限定點時尤其具有挑戰性。因此，研究人員提出要避免這種材料加工方法的工藝，而尋求將合成和膠片制作統一到一個步驟中，開發能夠在基于薄膜的合成過程中控制量子點的大小、單分散性和耦合性配體結構，防止分層鈣鈦礦沉淀，以提供純立方晶格晶體。論文以《Synthesis-on-substrate of quantum dot solids》題發表在Nature上。
研究結論

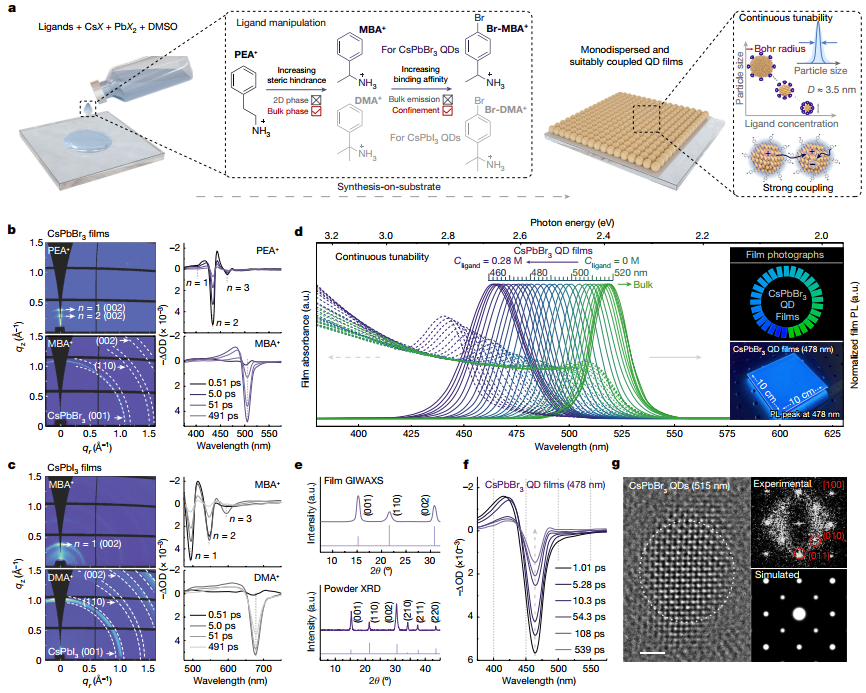

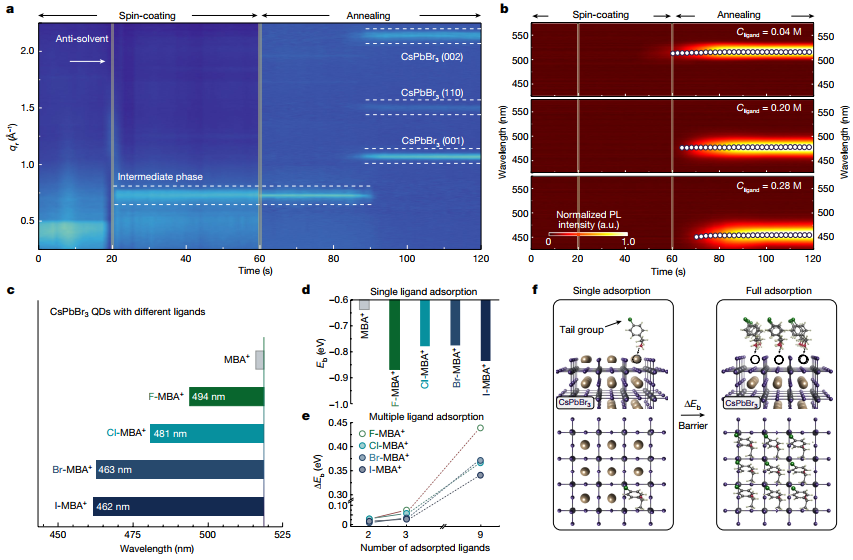

研究以緊湊的苯乙基銨共軛配體(PEA+)為模板，將PbBr2和CsBr與PEA+配體在二甲基亞砜(DMSO)中混合制備前驅體溶液。所得到的鈣鈦礦薄膜通過單步旋轉涂層(圖1a)制備，然后通過抗溶劑滴入來結晶。掠入射廣角x射線散射(GIWAXS)模式和瞬態吸收光譜(圖1b)均觀察到層狀鈣鈦礦。為了抑制層狀鈣鈦礦的形成，并避免高度的八面體畸導致的層狀鈣鈦礦相的不穩定，通過設計頭部基團，開發了在甲胺(=CH-)基團上進一步添加了甲基取代，生成α,α-二甲基芐基-銨(DMA+)新配體(圖1c), 借助空間位阻配體來實例化嚴重的八面體畸變。DFT計算表明，空間阻礙配體導致嚴重的八面體畸變，使層狀鈣鈦礦不穩定。配體傾向于保留在表面而不是滲透到晶格中，強化立方相CsPbBr3/CsPbI3。光致發光和吸收光譜（圖1d）表明Br-MBA+薄膜的帶隙隨著Br-MBA+配體濃度的增加而變寬，實現了2.68 eV的最大薄膜帶隙，遠高于2.37 eV的CsPbBr3帶隙。此外GIWAXS、XRD測量及低劑量HRTEM(圖1e-g)顯示了CsPbBr3的立方相，且鈣鈦礦沿[100]帶軸分布。尺寸的逐漸減小與隨著配體濃度的增加可見的光致發光的藍移一致。瞬態吸收光譜顯示一個窄的漂白劑峰，漂白劑波長在時間上保持恒定，表明了薄膜的單分散性(圖1f)。在不同的基材和表面上制備薄膜，發現薄膜基本上具有基材無關的特性。基于同步加速器的原位GIWAXS研究了CsPbBr3 QD的形成。發現薄膜生長主要有三個不同階段（圖2a）：前驅體溶液、中間相PbBr2-2?DMSO及立方CsPbBr3。亞穩中間相和相應的可控結晶過程可能有助于CsPbBr3量子點的生長，其尺寸分布較窄。使用原位光致發光光譜來研究薄膜生長過程中帶隙的演化：整個過程中光致發光的位置基本上是恒定的（圖2b），這一發現歸因于配體的強結合親和力，配體的強錨定親和力以及對配體濃度的控制是SoS結晶過程中的關鍵因素，這使得生成的QD具有可調的尺寸。進一步合成了幾種不同的halide-substituted X-MBA+(X=F, Cl, I)研究尾部官能團的作用：尾基影響配體表面的結合親和力，高吸附能和低吸附能壘有利于強限制QD的形成。I-MBA+配體表現出與Br-MBA+相似的錨定能力，并形成了粒徑可調的單分散QD膜。研究發現歸因于強一級激子重組(圖3a)，與傳統CsPbBr3鈣鈦礦(~27 ns)相比藍色薄膜的有效光致發光壽命(τeff~4 ns）更短，光致發光量子產率(PLQY)為80%，F(xiàn)WHM≈23 nm(圖3b)，阱態密度為1015 cm?3(圖3e，低于傳統CsPbBr3薄膜)，空穴遷移率為μ=3×10?3 cm2 V?1 s?1(與傳統CsPbBr3薄膜相當)。薄膜表現出與常規CsPbBr3相似的電導率(圖3f)。在80℃條件下，CsPbBr3 QD薄膜樣品在60 min內PLQY保持在90%以上(圖3g)。圖 3：QD薄膜SoS的光學和電學性質基于上述QD制備了藍色PeLEDs，發現LED性能(圖4b, c)顯示的最大EQE17.9%，高于目前報道的最高外部量子效率(EQE)的12.3%(圖4)，是原來的1.5倍。通過施加恒定電流并監測亮度的演變來評估器件的壽命(圖4f): 在恒定驅動電流下，電致發光波長和FWHM保持恒定超過5小時。在初始亮度為100 cd m?2的情況下，工作半衰期(T50)為2小時，大約比報道的最佳高效藍色PeLEDs7高5倍。為了實現電信聯盟推薦BT.2100-2標準45所需的小于或等于465 nm的發射，使用CsPbBr3量子點約為3.5 nm的薄膜制備了深藍色PeLEDs，并獲得了EQE為10.3%，電致發光峰在465 nm, FWHM為23 nm。與相似波長的先前鈣鈦礦相比，PeLEDs的EQE增加了兩倍。此外，還制造綠色發射和紅色發射的PeLEDs：515 nm和679 nm的EQEs分別為21.6%和20.8%。還構建了活性面積為3×3 cm2的RGB PeLEDs(圖4i,j)：在薄膜厚度、粗糙度和光學性能方面都表現出良好的均勻性。
結語
研究開發了配體結構，能夠在基于薄膜的合成過程中控制量子點的大小、單分散性和耦合性。研究發現配體上的頭基提供了空間位阻，抑制了層狀鈣鈦礦的形成；尾部使用鹵化物取代進行修飾，以增加表面結合親和力，將所得到的晶粒約束到量子限制制度內的尺寸。https://www.nature.com/articles/s41586-022-05486-3Yuanzhi Jiang et al. Synthesis-on-substrate of quantum dot solids. Nature. (2022), 612.DOI：10.1038/s41586-022-05486-3
