作為電催化領(lǐng)域的經(jīng)典催化劑，Pt一方面因為高活性而備受關(guān)注和廣泛研究，另一方面又因為資源稀缺和價格昂貴而被人嫌棄。短期來看，要想完全脫離Pt，是不太現(xiàn)實的了。
今天，我們要介紹是最新上線的2篇電催化有關(guān)Nature子刊。一個是關(guān)于HER電催化劑中的Pt減量，另一個是關(guān)于OER電催化劑中Pt的表面調(diào)控。
1. 超低Pt負載量實現(xiàn)高HER性能！
第一作者：Jitendra N. Tiwari
通訊作者：Kwang S. Kim
通訊單位：UNIST
研究亮點：
1. 開發(fā)了一種多組分的電催化劑，Pt負載量低至1.4?μg cm-2。
催化劑以三聚氰胺衍生的石墨管作為基底，其中還包裹了FeCo合金以及Cu顆粒。
2. 實現(xiàn)了優(yōu)異的HER性能
和20% Pt/C商業(yè)催化劑對比，該催化劑以其1/80的Pt負載量，在0.5 M H2SO4條件下實現(xiàn)了電流密度10 mA cm-2（過電位18 mV），TOF為 7.22 s-1，是20% Pt/C商業(yè)催化劑的96倍。研究人員認為，Pt團簇和包覆于石墨管中的單個Pt原子之間的協(xié)同作用是催化 活性增強的主要原因。
3. 實現(xiàn)了10000圈的循環(huán)穩(wěn)定性。

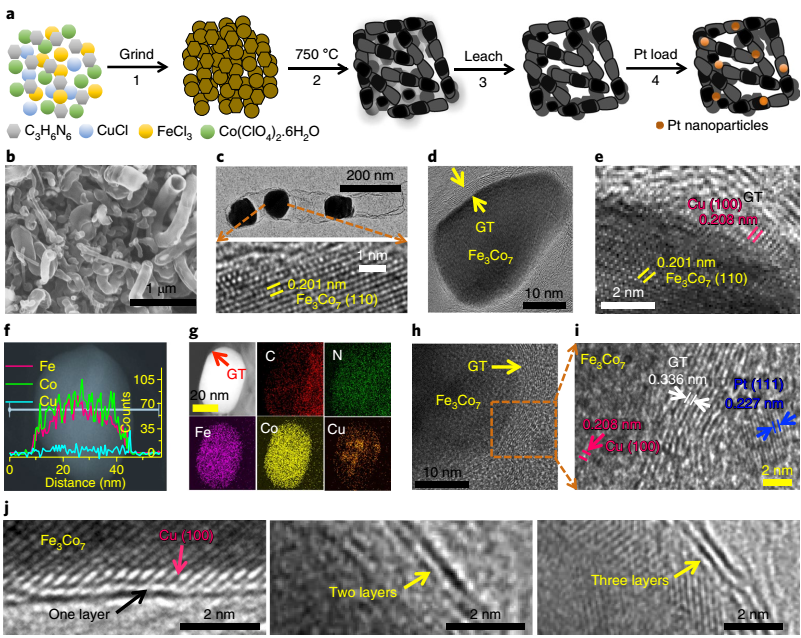

圖1. 制備

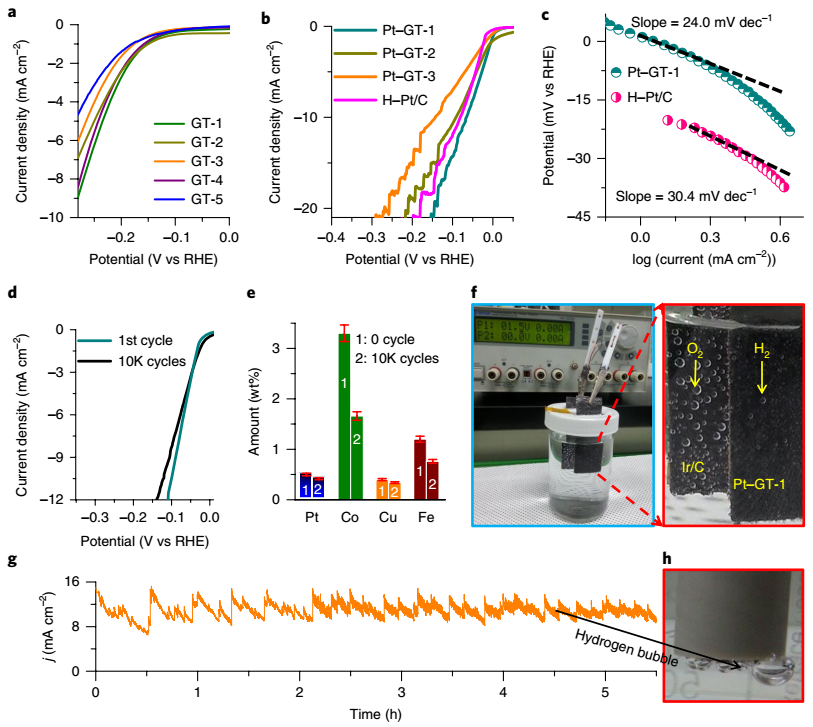

圖2. 電化學(xué)性能
圖3. Pt團簇與單原子
參考文獻：
Jitendra N. Tiwari, Kwang S. Kim et al. Multicomponent electrocatalyst with ultralow Pt loading and high hydrogen evolution activity. Nature Energy 2018.
https://www.nature.com/articles/s41560-018-0209-x
2. CO輔助ALD沉積制備Pt/C催化劑用于ORR
第一作者：Shicheng Xu
通訊作者：Fritz B. Prinz
通訊單位：斯坦福大學(xué)
研究亮點：
1. 在ALD技術(shù)中引入CO氣體，實現(xiàn)了ALD直接制備Pt/C催化劑。
CO作為一種鈍化氣體，可以對已經(jīng)沉積的Pt納米顆粒進行鈍化，調(diào)控表面能。
2. CO有助于催化劑的生長。
傾向于二維生長，抑制Pt納米顆粒的厚度，比表面積相比于沒有CO的條件相比增加了40%以上。
3. 該催化劑具有高的Pt質(zhì)量活性和優(yōu)異的ORR活性、穩(wěn)定性（10000圈）

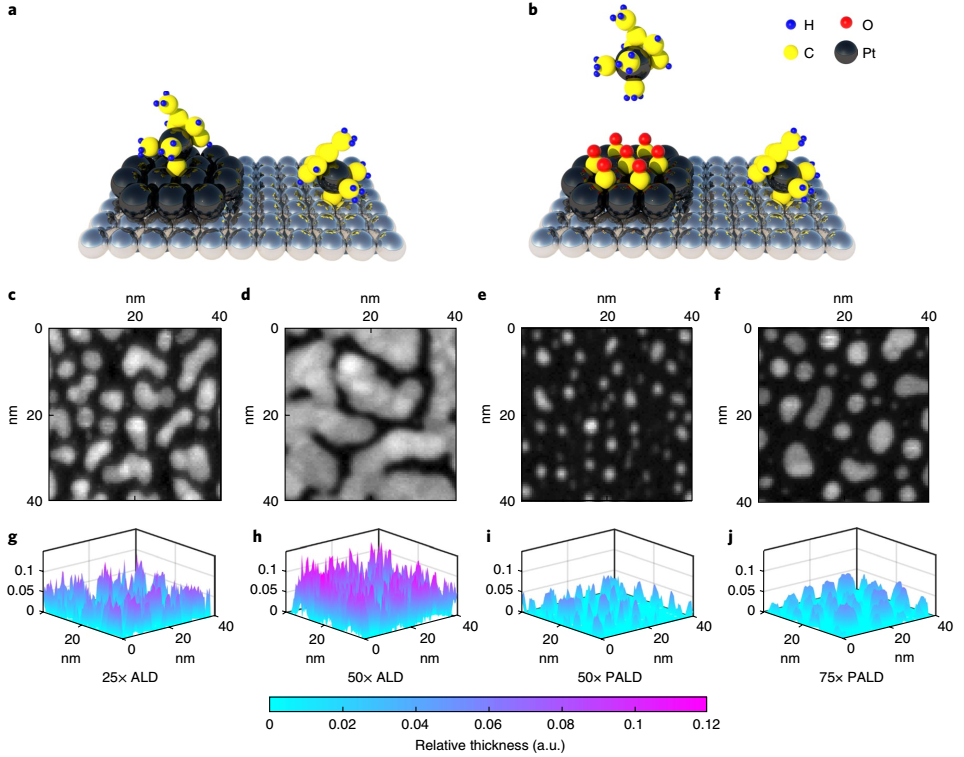

圖1. ALD和CO輔助的ALD對比

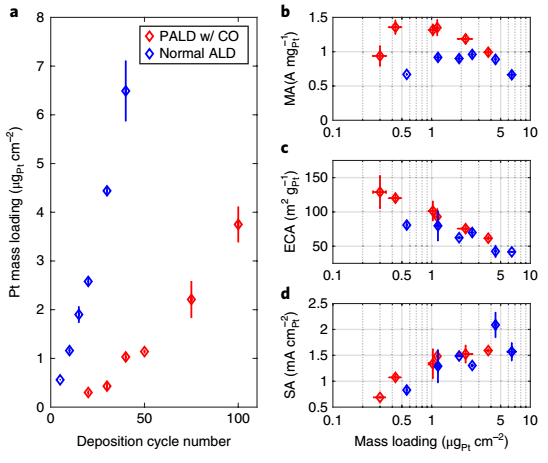

圖2. ALD和CO輔助的ALD制備的Pt催化劑ORR活性對比

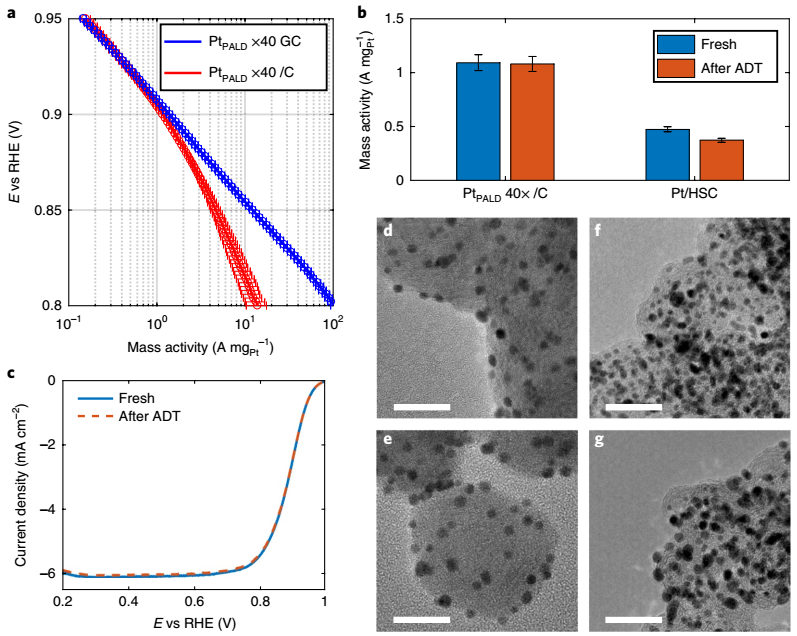

圖3. CO輔助的ALD制備的Pt催化劑
參考文獻：
Shicheng Xu, Fritz B. Prinz et al. Extending the limits of Pt/C catalysts with passivation-gas-incorporated atomic layer deposition. Nature Catalysis 2018.
https://www.nature.com/articles/s41929-018-0118-1#article-info
