SPDC是一種二階非線性光學 (NLO)過程，其中一個光子在能量和動量守恒下裂變成一對相關光子，是現代量子技術量子光源的核心。目前，基于SPDC的量子光源通常由二階NLO塊狀晶體（例如β硼酸鋇和鈮酸鋰 (LiNbO3)）啟用。然而這些晶體除了具有相對較弱的非線性外，還具有三維(3D)共價鍵性質，這對于在與互補金屬-氧化物-半導體技術兼容的平臺上實現混合集成量子光子學是不利的。二維層狀材料具有獨特的范德華結構，可實現無鍵合集成，不受晶格和加工限制。它們還表現出增強的多體電子效應和寬松的相位匹配條件，導致2D極限處的大光學非線性，因此引起了人們對集成NLO光電子學和光子學的濃厚興趣。
然而，二維材料仍存在以下問題：
1、在二維層狀材料中沒有觀察到任何SPDC過程的明確證據
目前，在二維層狀材料中沒有觀察到任何SPDC過程的明確證據，這主要是由于迄今為止報道的層狀材料中的二階NLO轉換效率較低
2、二維半導體中電子結構存在顯著演化和激子效應的衰減等問題
二維材料中的層間電子耦合可通過堆疊工程實現可調和涌現的特性，但也導致了二維半導體中電子結構的顯著演化和激子效應的衰減，例如，當單分子層堆疊成范德華結構時，過渡金屬二鹵素中的激子光致發光和光學非線性的快速退化。
3、混合集成光子平臺亟需具有可擴展二階NLO響應的范德華晶體
二維材料受限于原子厚度，非線性轉換效率受到消失的光-物質相互作用長度，且許多二維層狀材料的非線性效率不能隨厚度變化，因此非常需要具有可擴展二階NLO響應的范德瓦爾斯晶體，特別是對于快速發展的混合集成光子平臺。
有鑒于此，新加坡國立大學Qiangbing Guo，Cheng-Wei Qiu，Stephen J. Pennycook、Andrew T . S. Wee以及中科大任希鋒等人報道了一種范德華斯晶體，氧化二氯鈮(NbOCl2)，具有消失的層間電子耦合和單分子層樣激子行為，以及以及比單層WS2高2個數量級的可擴展的二次諧波產生強度。值得注意的是，強烈的二階非線性使得通過自發參量下轉換( SPDC )過程可以產生相關的參量光子對，薄片厚度約為46 nm。這是首個在二維層狀材料中明確證明的SPDC源，也是迄今為止報道過的最薄的SPDC源。該工作為開發基于范德華材料的超緊湊片上SPDC源以及經典和量子光學技術中的高性能光子調制器開辟了一條道路。
技術方案：
1、對NbOCl2晶體結構進行了表征
通過ADF-STEM發現NbOCl2的堆積行為，并證實了其單晶性質。表明了NbOCl2晶體層間相互作用弱和層內晶體學各向異性強。
2、表征了層間電子結構
作者表征了層依賴的電子結構，表明該晶體的光激發起始能對厚度(或?qū)訑?shù))不敏感。作者通過理論計算分析了層間電子結構計算支持了起始光激發的弱演化以及層間存在弱電子耦合，揭示了在單層和體形式中都存在相當大的激子效應。
3、證明了可擴展的和各向異性的SHG
通過SHG實驗研究了NbOCl2的二階NLO響應，證明了SHG響應是高度面內各向異性的，整體強度也表現出強烈的激發方位角依賴性。在NbOCl2薄片中可以獲得可擴展的強SHG強度。
4、明確了參數光子對的產生
SPDC過程在亞波長NbOCl2薄片上用連續波激光進行檢查，明確地證明了樣品中通過SPDC過程產生相關光子對，證明了光子對的產生過程。
技術優勢：
1、首次在二維層狀材料中明確證明的SPDC源，也是迄今為止最薄的SPDC源
通過SPDC過程產生的非經典參量光子對在薄片中被清晰地觀測到，其厚度約為46 nm，SPDC效率的品質因數高達9 800 GHz W-1 m-1。
2、實現了極高的二次諧波（SHG）響應
作者報道NbOCl2具有以及比單層WS2高3個數量級的可擴展和強的二次諧波(SHG)響應。
3、展現出二維層狀材料在光學系統中的巨大應用潛力
證明了NbOCl2是一個巨大的二階NLO范德華晶體，在經典和量子非線性光學系統中具有巨大的應用潛力。
晶體表征
通過ADF-STEM發現NbOCl2在C2空間群中結晶，沿a軸具有范德華堆積行為，層間距離約為0.65 nm。Nb原子表現出一維Peierls畸變，導致沿b軸的極化和沿c軸的兩個交替的不相等的Nb-Nb距離（即L1 ≠ L2）。作者通過X射線衍射、快速傅里葉變換和電子能量損失光譜（EELS）映射圖像進一步確認了單晶性質。值得注意的是，NbOCl2晶體可以通過普通的機械剝離方法輕松剝離。有規律地獲得單層和少層薄片以及具有鋒利邊緣的大矩形薄片（橫向尺寸高達 102 μm），表明層間相互作用弱和層內晶體學各向異性強。剝落的薄片在環境條件下穩定，2周內無明顯變化。

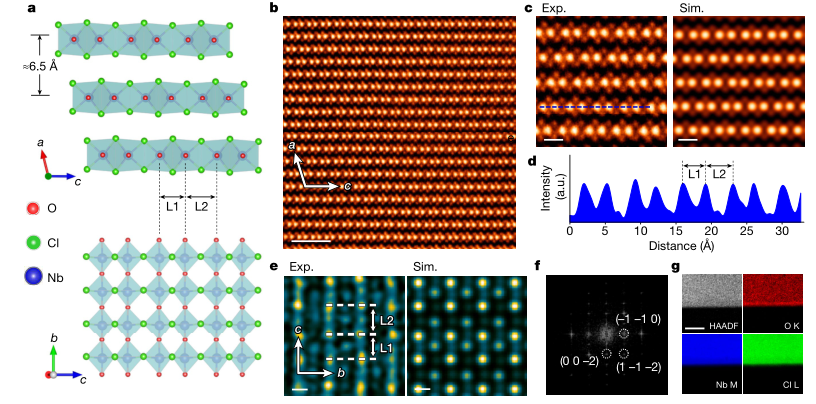

圖 結構表征
消失的層間電子耦合
通過基于STEM的價態EELS表征了層依賴的電子結構，結果表明，光激發從1.6 eV開始，但一直保持在低強度。只有在3 e V以后才出現明顯的光激發，并在4 e V左右出現第一個峰值。不同層的光激發起始能對厚度(或?qū)訑?shù))不敏感，這與其他典型的二維層狀材料形成了鮮明對比。電子結構計算支持了起始光激發的弱演化，表明層間存在弱電子耦合，揭示了在單層和體形式中都存在相當大的激子效應。通過計算層間電荷密度更全面地揭示了弱層間電子耦合，Nb-Cl鍵的強離子性和結構Peierls畸變導致NbOCl2中極弱的層間電子耦合。作者還計算并比較了層間結合能、解理能和平移能以進一步了解層間的弱相互作用。通過拉曼光譜研究了振動特性，觀察到厚度不敏感和強烈的面內各向異性拉曼響應。主要面外振動對應的拉曼峰也表現出較弱的壓力和溫度依賴性，表明具有獨特的層間振動特性。

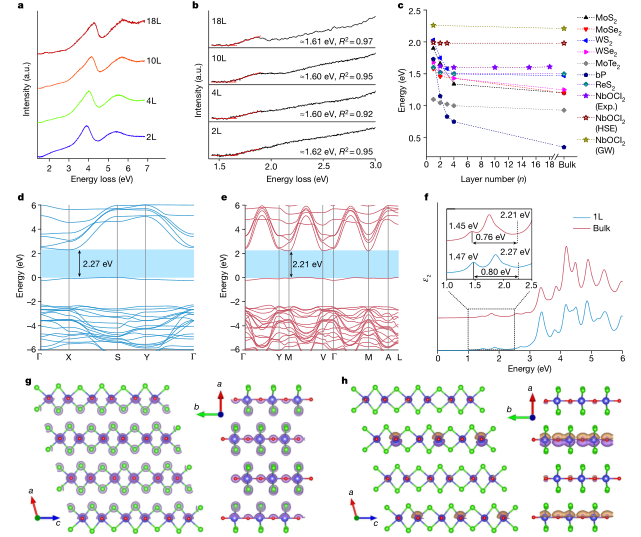

圖 弱層間電子耦合
SHG
在反向反射結構下，通過SHG實驗研究了NbOCl2的二階NLO響應。在相應激勵波長的一半處觀察到強發射信號，且激勵功率呈二次依賴關系，是典型的SHG過程。SHG強度隨EELS強度的增加而增加。SHG響應也是高度面內各向異性的，整體SHG強度也表現出強烈的激發方位角依賴性。作者檢驗了層數相關的SHG強度，結果表明SHG強度隨層數呈二次正標度。在NbOCl2薄片中可以獲得可擴展的強SHG強度，其強度遠遠超過單層WS2所能達到的水平(高達102-3倍)。

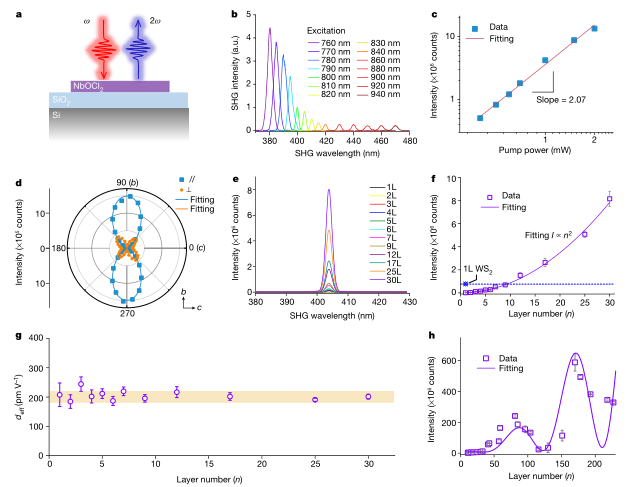

圖 各向異性和可擴展的SHG響應
參數光子對的產生
作者對二維層狀NbOCl2進行了量子光源的探索。SPDC過程首先在亞波長NbOCl2薄片上用連續波激光進行檢查，在樣品中觀察到一個明顯的雙光子相關峰，明確地證明了樣品中通過SPDC過程產生相關光子對。測量不同泵浦功率下的g(2)(0)值，進一步證明了光子對的產生過程以及SPDC過程的典型特征。當應用最大可實施泵浦功率時，檢測到的符合率約為86 Hz，性能值為9800 GHz W?1 m?1，這對于構建片上SPDC源非常有利。還測量了不同厚度薄片的SPDC響應，其符合率隨厚度的增加呈預期的二次關系。通過優化泵浦條件(功率和波長)和額外的增強效應(例如，從諧振結構)可以獲得更高的符合率，因此可以預期更薄的SPDC源。

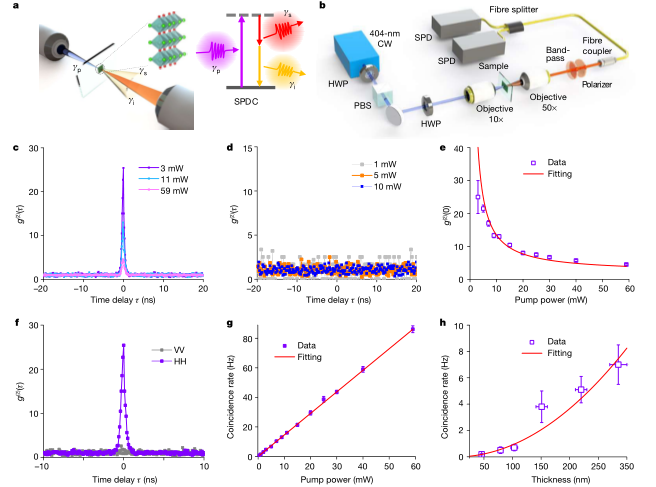

圖 通過 SPDC 生成非經典參數光子對
總之，作者報道了一種范德華晶體。前所未有的二階光學非線性使SPDC過程能夠在超薄范德華薄片中明確觀察到，這在基于芯片的量子光源以及光子調制器和傳感器中具有巨大的應用潛力。非線性效率可以通過與其他納米光子結構（如低損耗超表面、波導和腔）輕松集成來進一步提高。此外，最近預測NbOX2（X=Cl、Br和I）同時表現出面內鐵電性和反鐵電性以及它們之間的相關相變，這意味著光學非線性的潛在電控制旋鈕。該研究結果表明 NbOCl2是一種很有前途的二維層狀材料，可用于集成非線性光子學和光電子學。
參考文獻：
Guo, Q., Qi, XZ., Zhang, L. et al. Ultrathin quantum light source with van der Waals NbOCl2 crystal. Nature 613, 53–59 (2023).
DOI：10.1038/s41586-022-05393-7
https://doi.org/10.1038/s41586-022-05393-7
