特別說明：本文由學研匯技術中心原創撰寫，旨在分享相關科研知識。因?qū)W識有限，難免有所疏漏和錯誤，請讀者批判性閱讀，也懇請大方之家批評指正。鎖孔的危害及檢測的必要性
經過三十多年的密集研究和開發，激光粉末床熔融(LPBF)已經發展成為一種方便快捷、設計周期短的金屬增材制造技術。作為一種主要的金屬增材制造技術，LPBF能夠制造具有復雜幾何形狀和精細特征的零件。然而，在LPBF發揮其作為顛覆性制造技術的全部潛力之前，仍然需要克服一些技術障礙。在典型的LPBF工藝中，使用高功率激光束局部熔化和固化金屬粉末，逐層形成三維(3D)物體。打印過程中涉及的極端熱條件會觸發瞬態現象和復雜的結構動力學，往往會導致結構缺陷，如多孔性。其中一種常見的孔隙度是由蒸汽凹陷帶的瞬間坍塌引起的，稱為鎖孔孔隙度。鎖孔壁上不均勻的激光吸收產生了局部熱點，導致反沖壓力、蒸汽動壓、毛細力和馬蘭戈尼力之間的不平衡。在不穩定的鎖孔條件下，氣泡將鎖孔尖端掐斷，部分氣泡被前進的凝固前沿截留，最終成為孔隙缺陷。即使為打印某些材料而優化了初始機器設置，零件中仍可能存在鎖孔孔隙。LPBF鎖孔生成的實時檢測不僅對于促進建造后零件的詢問和鑒定至關重要，而且對于開發閉環控制系統至關重要，該系統可以預測建造過程中局部變化的需求。光學和聲學傳感器通常被用作過程監測器，數據分析方法已經開發出來，將過程特征與孔隙度聯系起來。盡管該領域已經取得了一些成功，特別是在機器學習的應用方面，在區分孔隙傾向條件和正常條件方面取得了一些成功，但在局部和瞬時檢測鎖眼孔隙的生成仍然具有挑戰性。問題本源是因?yàn)殒i孔孔隙生成的隨機性質有其他物理根源，而不僅僅是處理參數漂移的明顯原因。在不穩定鎖孔條件下的激光掃描中，氣泡形成的確切位置是隨機的，哪些氣泡最終會成為孔隙缺陷，哪些氣泡會被鎖孔重新捕獲并消失是不確定的。
解決方案

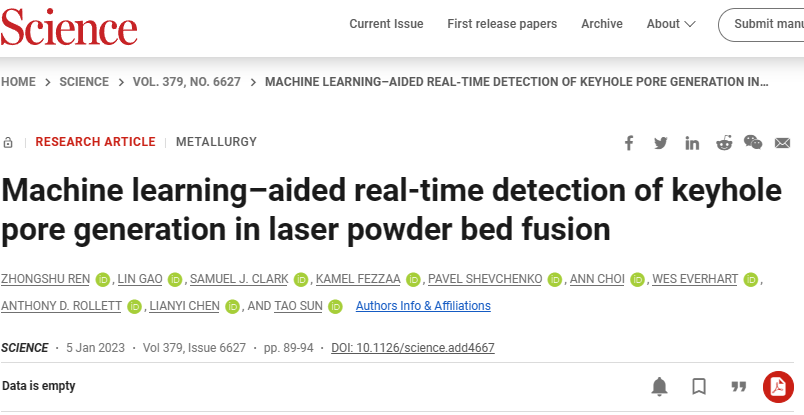

有鑒于此，美國弗吉尼亞大學Tao Sun等利用高速同步X射線和熱成像技術，發現了Ti-6Al-4V在不穩定鎖孔條件下的兩種鎖孔振蕩模式。后通過集成實驗數據、多物理場模擬和機器學習開發了一種檢測鎖眼孔隙生成的方法。LPBF過程的X射線圖像為校準和驗證理論模型以及訓練機器學習算法提供了數據豐富的地面真相。論文以《Machine learning–aided real-time detection of keyhole pore generation in laser powder bed fusion》題發表在Science上。
研究結論

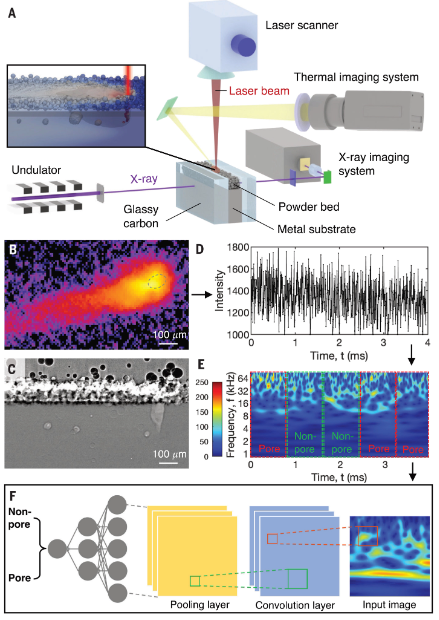

原位實驗和數據分析在美國阿貢國家實驗室先進光子源的32-ID-B光束線上進行了operando實驗(圖1A)。高能X射線通過單層粉末床或裸基底樣品來揭示亞表面結構動力學。的高斯分布的連續波模式光纖激光器(波長1070 nm)以不同的功率和速度沿單一直線掃描樣品收集單軌道熔化事件的X射線圖像(圖1C)。同時在可見光到紅外光譜范圍內采集了熔體軌跡的熱圖像(圖1B)。通過設置閾值，將二維光學圖像壓縮成一維圖(圖1D)。對分割的1D數據集進行了小波分析，以創建尺度圖揭示時域局部的特征振蕩(圖1E)。將短窗尺度圖輸入卷積神經網絡(CNN)，用于預測鎖孔孔隙生成事件(圖1F)。
圖 1：LPBF中的實時孔隙率檢測利用熱成像技術檢測小孔生成的方法是在觀察和理解小孔振蕩的基礎上發展起來的。研究將這兩種模式定義為本征振蕩和微擾振蕩。穩定鎖孔和不穩定鎖孔均存在本構振蕩(圖2A-F)，是馬蘭戈尼力、表面張力和后坐力之間變化平衡的結果。在一個振蕩周期內(圖2C-F)中，當鎖孔邊緣開口最小時，鎖孔后壁直接暴露在入射激光束下，并被加熱至高溫(圖2C)。馬蘭戈尼力使熱液體對流(圖2D)。熔池表面的液體流動擴大了鎖孔的開口并使其冷卻。當大部分熱液向后流動時，鎖孔溫度降至最低，開孔達到最大。此后，由于鎖孔周圍的溫度梯度大大減小，馬朗戈尼力變得可以忽略不計。近紅外(NIR)相機收集的鎖孔熱信息作為本征振蕩的指標(圖2)：不穩定鎖孔條件下的本振機制與穩定鎖孔條件下的本振機制相同。在不穩定的鎖孔條件下，本征振蕩不是造成鎖孔孔隙產生的原因。這是因?yàn)榧词箍赡軙?huì)有暫時的鎖眼塌陷和氣泡產生，本然振蕩所涉及的強大的向前液體流動可以將氣泡推向前進的激光，并使其被快速鉆開的鎖眼捕獲。
微擾振蕩僅發生在不穩定鎖孔條件下(圖2)。不穩定的鎖孔具有鎖孔壁上高度動態的突出結構。匙孔前壁上的突起有兩個影響：i)突起物使其正下方的液體不被入射激光直接加熱。因此，突出物上方和下方的液體之間產生了很大的溫差，形成了復雜的流動模式。馬蘭戈尼力驅使熱液體向上和向后移動，使鎖孔邊緣打開(圖2H)。ii)凸起將入射激光反射到鎖孔后壁的中上區域，形成局部熱點，鎖孔底部反沖壓力減小。這兩種效應都增加了鎖孔壁坍塌的幾率(圖2B)。一旦發生坍塌，新的鎖孔直接暴露在激光下，該鎖孔的溫度升高(圖2G)。然后，高反沖壓力迅速向下推鎖孔。同時，馬蘭戈尼力將熱液體從新生鎖孔底部輸送到后緣，促進了鉆孔過程。在此過程中，鎖孔前壁出現了一個新的突起，開始了新的擾動振蕩周期。高頻微擾振蕩是Ti-6Al-4V中產生鎖孔氣孔的另一個原因。一旦鑰匙孔倒塌，鑰匙孔的下部從上部分離，出現作為一個氣泡掐掉鑰匙孔尖端。然后通過新的鎖孔將氣泡向下和向后推(圖2B)。當氣泡遠離鎖孔時，其運動主要受熔池內流體流動的控制。很少有孔隙能夠通過流向熔池表面或循環回鎖孔而逸出，而大多數孔隙被前進的凝固前沿捕獲并成為孔隙缺陷。機器學習輔助鎖眼孔隙檢測本征振蕩和微擾振蕩的不同頻率使我們能夠以高保真和高分辨率探測鎖孔。研究基于機器學習，使用標記的尺度圖片段來訓練CNN算法，將測試數據分類為“孔隙”和“非孔隙”情況。使用機器學習方法實現高預測率的一個關鍵因素是準確的數據標注。錯標率越大，機器學習算法的性能越差(圖3)。不同于先前研究，本研究的operando同步加速器x射線成像實驗中，不僅可以測量小孔的最終位置，還可以測量氣泡形成的確切時刻(圖3)。數據線性回歸結果表明，非原位標記可導致孔隙發生時間的不確定性增加~0.4 ms，導致預測率顯著降低(圖3F)。通過校準模擬，優化的熱成像方案和機器學習算法，研究展示了兩種不需要額外的同步加速器實驗的實用方法：第一種是通過添加0.4 ms來校準前位置標記的時間，以更好地表示鎖孔孔隙形成的時刻。時間戳的校準降低了誤標率(圖3E)，顯著提高了預測精度(圖3F)。第二種是使用校準良好的模擬來訓練機器學習模型。對實驗數據進行測試，平板和粉末床樣品的預測準確率分別為85%和87%。顯然，第二種方法預測粉末床樣品中孔隙的生成更加困難。這種差異強調了開發更復雜的LPBF模型的必要性，其中應該考慮控制粉末運動和蒸汽羽流動力學的物理。
圖 3：數據錯誤標記對預測率的影響
結語
研究通過operando X射線成像獲得的孔隙特征，結合機器學習，實現了以100%的精度和亞毫秒級的時間分辨率檢測粉末床樣品中鎖孔孔的生成。離軸檢測方案和僅需要1D數據序列，對于沒有預先安裝同軸成像光學或高性能計算硬件的現有LPBF系統特別方便。通過檢測鎖孔和熔池的振蕩行為來檢測結構異常的策略具有通用性和實用性。研究相信建立在這一核心概念上的過程監控系統將促進金屬AM零件的資格和認證。ZHONGSHUREN et al. Machine learning–aided real-time detection of keyhole pore generation in laser powder bed fusion. Science. 2023, 379: 89-94.DOI：10.1126/science.add4667https://www.science.org/doi/10.1126/science.add4667
