研究背景
高鎳層狀氧化物是下一代高能量密度鋰離子電池最有前途的正極材料之一，而層狀氧化物的失效機理研究是推動長壽命、高能量密度鋰離子電池研發的重要基石。目前，相比于已被廣泛研究的晶格失氧（oxygen loss）—過渡金屬遷移（TMs migration）誘導的相變失效機制，人們對于脫鋰導致的晶格失穩與剪切相變的認識還非常有限。計算模擬或者基于X射線的研究表明高鎳正極材料在深度脫鋰時會由于層間滑移導致O3→O1相變，但長期以來，在原子尺度上對O1相的的認識幾乎為零，這一方面是因?yàn)樵谝话忝撲噾B(tài)的O3基體中， O1相含量極低以至于超出同步輻射X射線探測極限；另一方面是因?yàn)镺1相極易失氧（因而極易轉變?yōu)閞ock salt相）且不耐電子束輻照。以上原因導致O1相在層狀氧化物的TEM 研究中被長期忽視，直到最近DeepEM Lab在一系列高鎳正極材料中從原子尺度觀察到O1相的廣泛存在（Wang, et al. Matter 4 (6), 2013-2026; Wang, et al. Nano Letters 21 (8), 3657-3663; Wang, et al. Nano Letters 21 (22), 9797–9804）。
新發現
基于前期系列工作，加州大學爾灣分校忻獲麟教授課題組利用深度學習輔助的超分辨透射電鏡技術首次全面揭示了高鎳正極氧化物中脫鋰-切變形成的相界面原子結構組態。研究發現，由脫鋰驅動的層間切變（O3→O1 phase transformation）相變會形成兩種不同類型的O1-O3界面，即連續型（continuous transition）和突變型（abrupt transition）O1-O3界面。連續和突變界面的界面失配分別由連續剪切過渡區（continuous shear-transition zone）和突變結構單元（abrupt structural unit）承擔。計算模擬結果表明，層內非均勻分布的鋰離子有助于這兩種O1-O3界面的形成。而在具有非均勻鋰分布的貧鋰態的純O3相（delithiated O3 domains with uneven in-plane Li+distribution）或者以O(shè)1相為主的深度貧鋰區（deeply delithiated domains dominant in O1 phase）中，突變型O1-O3界面的形成能壘低于連續型O1-O3界面。除了以上兩類界面（連續型和突變型界面）以外，脫鋰驅動的晶格失穩切變還會導致類孿晶結構（twin-like motif）的形成。類孿晶結構與O1相失配生成的突變結構單元與突變型O1-O3界面中類似。DeepEM Lab的系列研究全面揭示了一系列高鎳層狀氧化物中的脫鋰-晶格失穩誘導的O3→O1相變機理及其對層狀氧化物正極材料的結構與性能退化的影響，對下一代正極材料的優化與設計具有重要理論價值。該研究以“Resolving complex intralayer transition motifs in high-Ni-content layered cathode materials for lithium-ion batteries”為題發表在國際頂級期刊Nature Materials上。加州大學爾灣分校博士后王春陽，布魯克海文國家實驗室王雪龍博士為論文第一作者。
研究細節
1. 脫鋰-晶格失穩切變導致的納米尺度O3→O1相變。
該研究以商用NMC-811（LiNi0.8Mn0.1Co0.1O2）作為模型材料，系統研究了脫鋰過程中的晶格失穩誘發的層間滑移 （interlayer shear）導致的剪切相變、相分布及其相界面的多構型組態。原子分辨率高角環形暗場（HAADF-STEM）像（圖1a）顯示初始NMC-811具有完美的層狀結構(空間群：R-3m)。圖1b,c展示了典型的脫鋰態（截止電壓4.4V，平均殘余Li+含量約為25%）NMC-811的HAADF-STEM像（亮點為過渡金屬原子柱）和電子衍射譜。電子衍射譜中Bragg spots之間的拉線（streaking）表明脫鋰導致在基面（basal plane）上（垂直于[003]晶帶軸）形成大量面缺陷（層錯或條帶狀納米疇）。這與HAADF-STEM像中觀察到的隨機分布的O1層錯或納米疇一致。O3向O1相的轉變是通過相鄰兩層O-TM-O八面體之間的相對剪切位移（相當于Burgers矢量為a/3[100]的Shockley不全位錯滑移）。接下來，作者對O3 像基體中的O1層錯或納米疇進行了系統性（statistically significant）的成像與結構解析。值得注意的是，脫鋰在氧化物顆粒中產生巨大的本征非均勻晶格畸變對HAADF-STEM像的圖片質量（比如，巨大襯度變化或局部虛化）和可解讀性帶來巨大挑戰。為解決該問題，作者利用基于深度學習的超分辨率技術——AtomSegNet實現了對脫鋰態晶格原子柱的高精度分割（segmentation）和定位（localization）。得益于這一超分辨率技術，O1與O3兩相界面的復雜組態被首次在原子尺度成功“破譯”。圖1d,e展示了在O3基體中形成的O1層錯或納米疇的超分辨圖像。由于這些O1層錯或納米疇與顆粒表面相連，它們很可能是通過脫鋰驅動的表面層錯形核而形成的。圖1f展示了另一類代表性區域，除了表面（右側）形核的O1層錯或納米疇，顆粒內部（左側）也觀察到O1層錯或納米疇。初級顆粒（primary particle）內部的應變狀態主要由相變決定，同樣重要的是，由相變的不均勻性決定。由于起始于顆粒表面（二次顆粒和初級顆粒）的電化學脫鋰具有不均勻性，因此在初級顆粒間和單個初級顆粒內部脫鋰誘導的相變也都是不均勻的。對脫鋰態的NMC-811初級粒子的4D-STEM實驗表明，初級粒子中的應變分布表現出顯著的不均勻性，這與在超分辨圖像中觀察到的在納米尺度非均分布的O1 層錯或納米疇(圖1d-f)非常吻合。

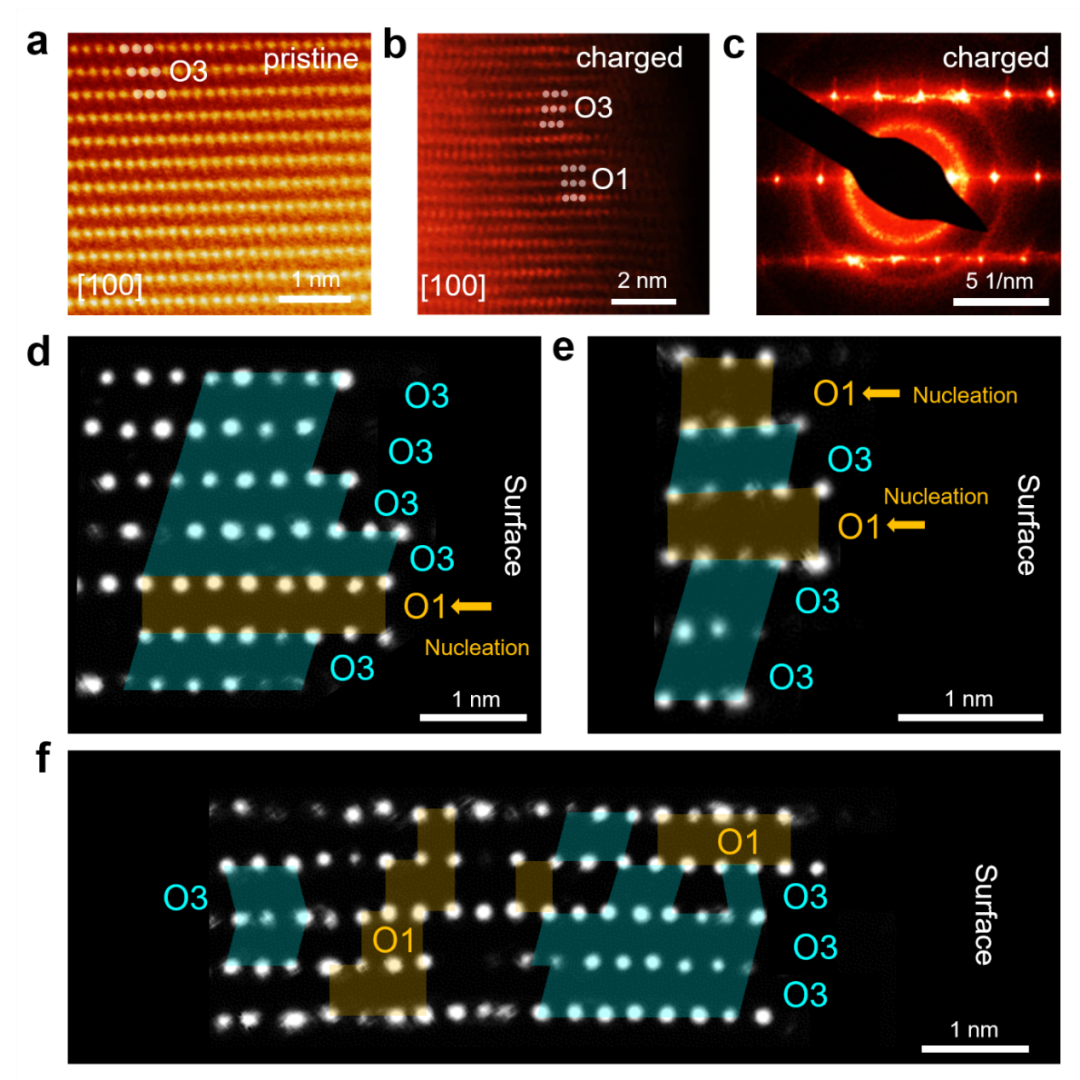

圖1脫鋰-晶格失穩切變導致的納米尺度O3→O1相變
2. 兩類相界面：連續型與突變型O1-O3相界面
作者觀察到a-b面上O1和O3納米疇的不匹配導致了兩種截然不同的O1/O3界面的形成。圖2b突出展示了連續型O1-O3界面（對應于圖2a中最上面的兩層，O1疇靠近顆粒表面）。該界面的一個顯著特征是通過在一定寬度內的連續剪切（圖2b中約為1 nm）實現從O1相到O3相的轉變。連續切變區（continuous shear zone）的形成導致O1和O3兩相之間的失配晶格畸變非局域化。圖2c展示了另一個連續型O1-O3界面（O3疇靠近顆粒表面），同樣觀察到類似的連續切變區。與連續型O1-O3界面迥然不同，另一類的界面（圖2d、e）表現出突變（abrupt transition）特征。研究發現，突變型O1-O3界面僅由一個寬度小于0.3 nm的梯形結構單元組成。與連續型O1-O3界面相比，突變型O1-O3界面的失配晶格畸變更局域化。O1、O3兩相的層內互生（intralayer intergrowth）導致O1層錯或納米疇處于高度應變狀態。根據實際特征夾角與理想O1相的特征夾角（90°）的偏離，O1相中的晶格畸變或波動可被識別（圖2f）。進一步地，作者利用中國科學院金屬研究所杜奎研究員團隊開發的LADIA晶格應變分析軟件定量展示了O1納米疇的應變狀態。切應變和正應變mapping表明，O1和O3相的失配導致了O1相中隨機的晶格波動。

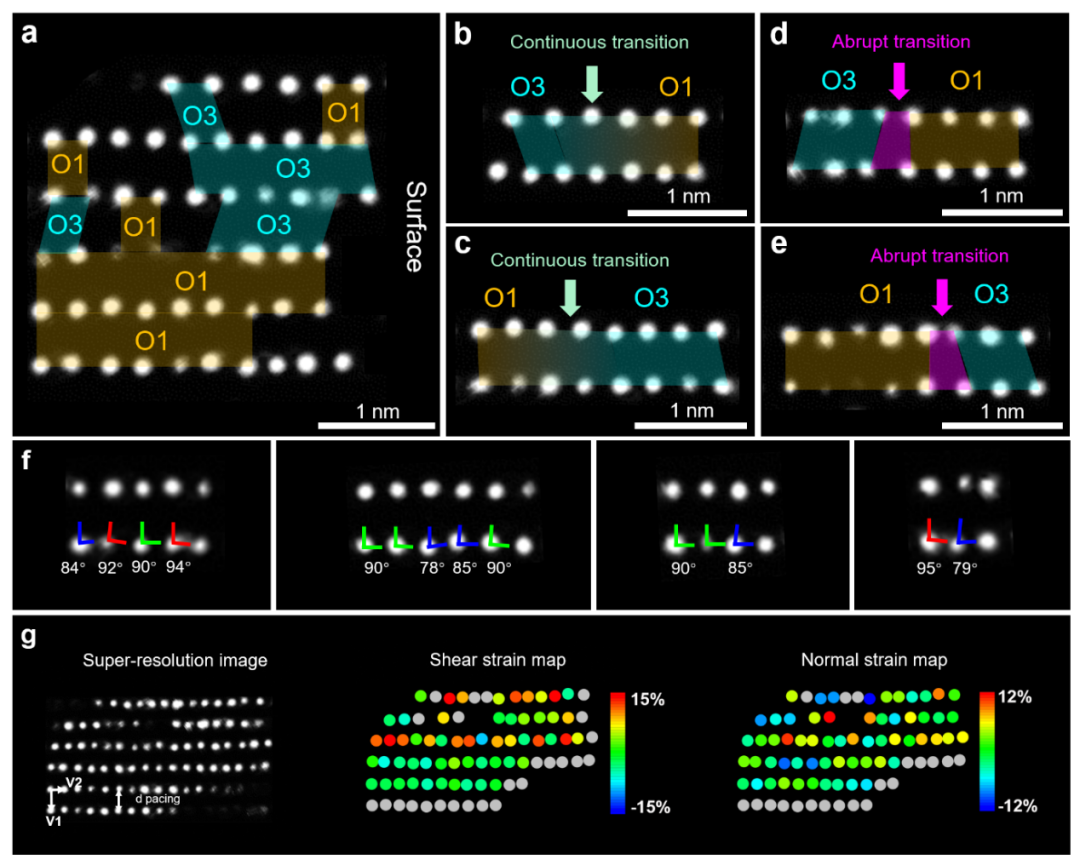

圖2 連續型與突變型兩類O1-O3相界面的結構解析
3. 兩類O1-O3相界面的形成機制
O1層錯/納米疇在O3基體中的隨機分布的特征表明初級顆粒中的脫鋰在納米尺度上存在不均勻性。隨著O3相中殘余Li+含量的減少，層間滑移（interlayer shear）的能壘降低，從而更容易發生O3→O1，因此，O1-O3界面的構型與O1和O3疇中局部Li+含量的殘余分布應高度相關。基于此，作者利用第一性原理計算研究了兩類相界面的起源。為了便于理論模擬，采用高鎳層狀氧化物的母相LiNiO2作為模型體系（在LiNiO2中也觀察到類似的O1-O3相界面）。作者具體構建了5種具有不同殘余Li+含量的slab模型，分別為O3-Li0.25NiO2、partially delithiatedO3-Li0.25NiO2、O1-NiO2、partially lithiatedO1-NiO2和O3-NiO2。通過對slab模型引入了不同的滑移矢量（共有四類等價滑移矢量，其中type I 和type II滑移矢量導致O3→O1相變），作者構造了連續型和突變型O1-O3界面，并對其界面能進行了計算。線能量（界面能除以界面長度）被作為界面穩定性的指標。為了定量描述突變/連續轉變的程度，作者定義了一個標準位移偏差(SDD)參數σ，它在0到1之間變化且與轉變區寬度呈反比（圖3a）。例如，σ值接近1時，對應的過渡區較局域化，因此該界面較為“突變”。圖3b展示了所有采樣界面構型的線能量隨σ的分布。可以看出，I型滑移生成的O1-O3界面比II型滑移生成的O1-O3界面具有更短的過渡區和更低的能量。此外，對于具有純O3結構的Li0.25NiO2，局部區域進一步脫鋰會導致O1成核的能壘降低，從而更有利于產生O1-O3界面；而對于具有純O1結構的NiO2相，局域鋰化會降低O1→O3轉變的能壘，從而更容易產生O1-O3界面。上述結果表明在純O1或O3相中殘留Li+分布不均勻的情況下，O1-O3界面在能量上有利于形成。此外，由于局部鋰化的O1- NiO2相形通過I型滑移形成的O1-O3界面能量最低，這說明純O1相的局部微鋰化更有利于促進生成突變型O1-O3界面。由此可以得出結論，在以O(shè)1為主的深度貧鋰區域（殘余Li+含量接近于0）或者具有非均勻Li+分布的貧鋰態O3晶格中（殘余Li+含量<25%），突變型O1-O3界面在能量上更容易生成。

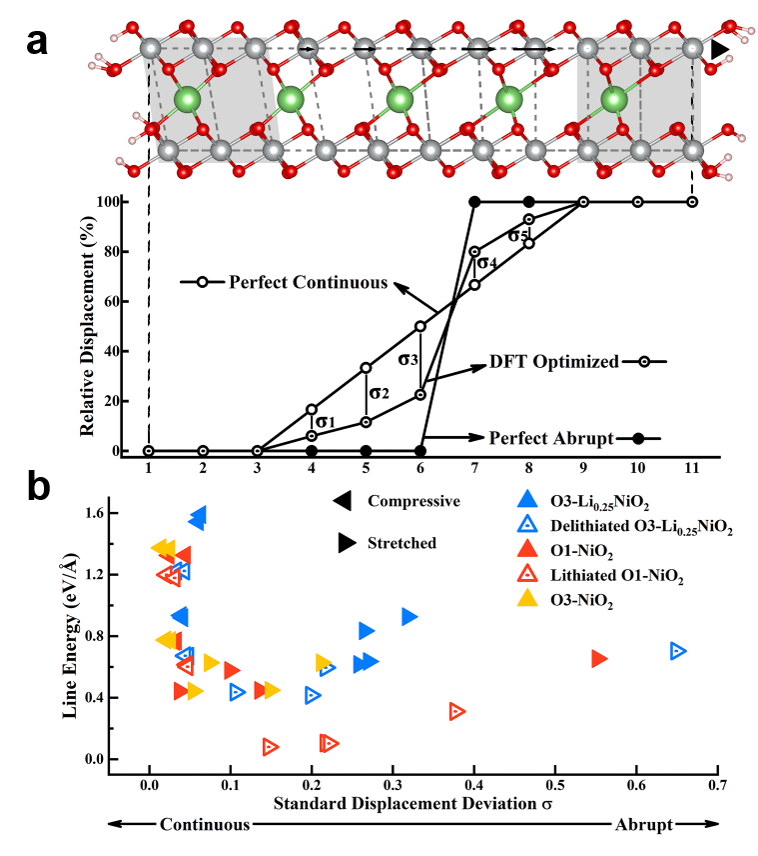

圖3 兩類O1-O3相界面的形成機制
4. 類孿晶（twin-like）結構的生成及其與O3相的界面結構
除了通過type I和type II滑移導致的O3→O1相變外，研究還觀察到type III和type IV滑移產生的類孿晶結構。圖4a、b展示了O3基體中生成的類孿晶結構的超分辨率圖像。圖4c展示了從O3相生成類孿晶結構的兩種可能途徑。在轉變路徑I中，由于晶格剪切(位錯在相鄰兩Ni-O層之間滑移)，Li層中的氧八面體轉變?yōu)槿抢庵晦D(zhuǎn)變路徑Ⅱ中，在晶格剪切的基礎上氧離子發生重排并導致TM-O6八面體重新定向，與此同時Li層中氧三角棱柱轉變?yōu)榘嗣骟w。轉變途徑Ⅱ最終導致生成O2相（該相在鈉離子電池的層狀氧化物中曾被觀察到，但在LIB層狀氧化物正極中尚無報道）。由于O3→O2的相變涉及金屬-氧鍵的斷裂，因此通常被認為具有極高的能壘，因此類孿晶結構中的氧更有可能采用三角棱柱構型。我們的第一性原理計算證實了這一點，在優化的O1-O3界面結構中，只有氧三角棱柱出現在type III和type IV滑移的界面結構中。類孿晶疇的形成也會與其它相比如O1、O3相之間形成界面。尤其是類孿晶疇被廣泛觀察到與O1相共存，二者之間形成了與突變型O1-O3界面幾乎相同的突變結構單元(圖3d,e，圖4a,b)。在層狀結構的鋰離子電池材料中，與O1相中的氧八面體間隙相比，類孿晶結構中的棱柱間隙更不易于Li+插入，因此從實現可逆Li+脫嵌的角度看，類孿晶結構比O1相更有害。

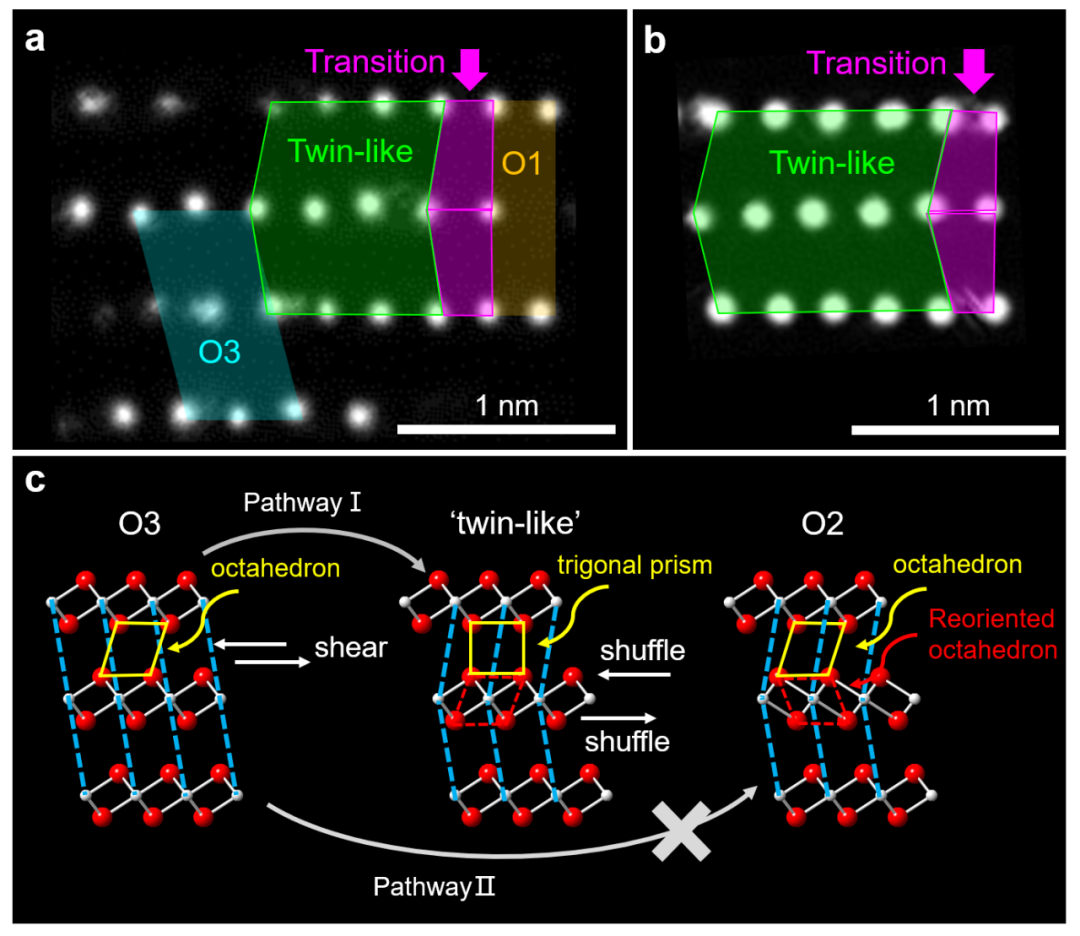

圖4類孿晶（twin-like）結構的生成及其與O3相的界面結構
結論與展望
利用深度學習輔助的超分辨透射電鏡技術結合第一性原理計算，該工作首次揭示了富鎳層狀氧化物在脫鋰過程中晶格剪切誘導的復雜相界面結構及其起源。這一研究為高鎳層狀正極材料的脫鋰誘導的剪切相變提供了新的深入認識，并為通過“界面工程”優化現有高鎳正極材料以及開發下一代長壽命鋰電正極材料提供了理論基礎。
參考文獻：
C.Y. Wang, X.L. Wang, R. Zhang, T.J. Lei, K. Kisslinger, H.L. Xin*. Resolving complex intralayer transition motifs in high-Ni-content layered cathode materials for lithium-ion batteries, Nature Materials, (2023).
https://www.nature.com/articles/s41563-022-01461-5
