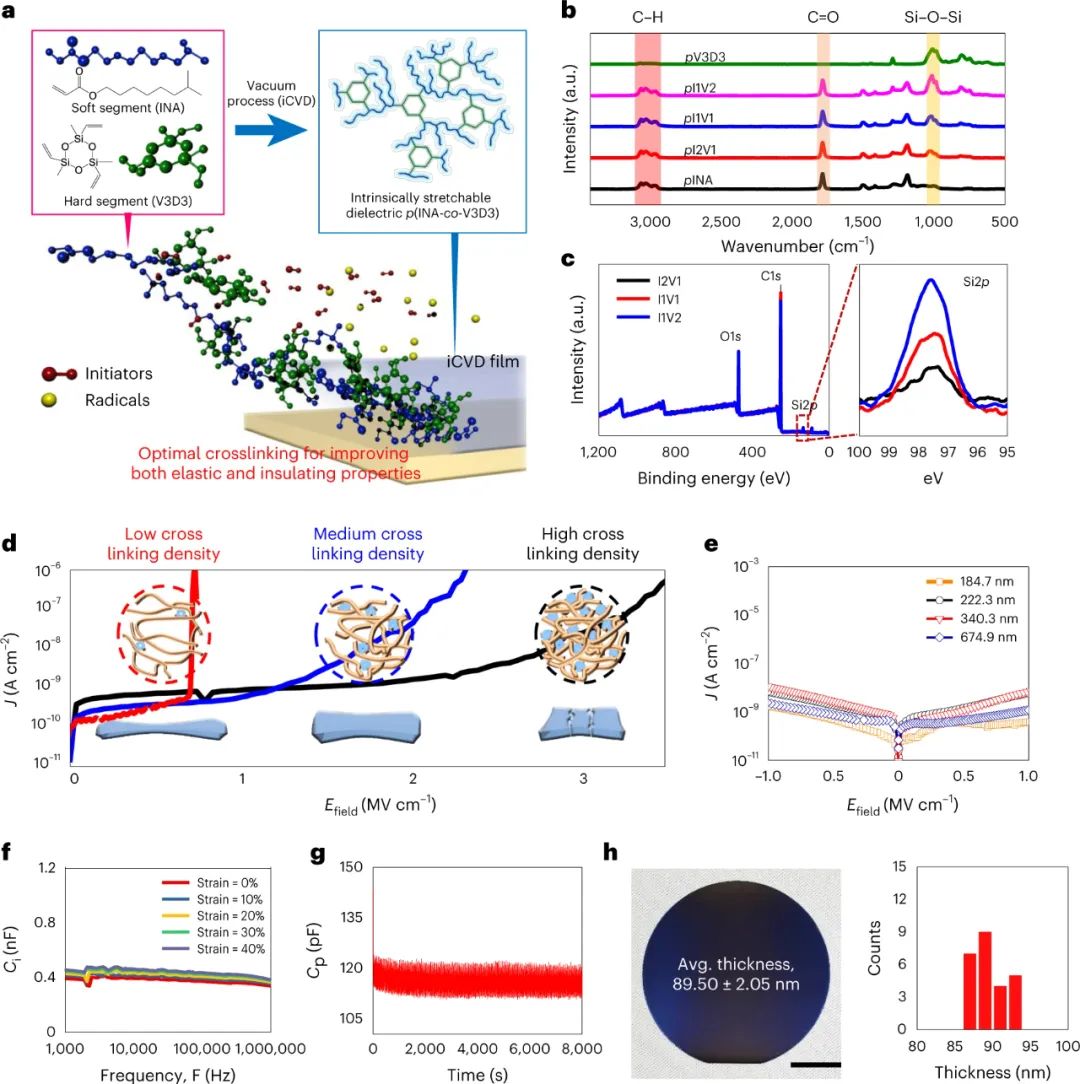

盡管在開發可擴展的加工技術和用于大規模生產本征可拉伸電子和光電設備的電荷傳輸材料方面取得了進展，但一些技術限制阻礙了此類設備的實際使用及其向商業產品的轉化。例如，通常用于沉積可拉伸柵極介電層的基于溶液的工藝與目前用于在工業中大規模生產此類技術的基于真空沉積的技術不兼容。此外，由于電介質的厚度較大（即微米級），由此產生的電子和光電器件具有較高的工作電壓，這限制了器件在可穿戴或可植入應用中的潛力。因此，迫切需要一種可拉伸的介電層，它具有優異的電絕緣性和機械性能，在大面積上是均勻的，并且可以生產出所需的厚度，并可以使用基于真空的工具進行沉積。用于實用、高性能本征可拉伸設備的理想可拉伸介電材料應滿足以下要求。1）首先，沉積工藝應與當前的微細加工工藝兼容，并在大面積上生產厚度均勻的薄膜。這一要求意味著可拉伸介電層應具有優異的化學和熱穩定性，以確保其與光刻、蝕刻和大面積薄膜沉積工藝兼容。2）此外，電介質的厚度應為納米級，以便能夠以最小的柵極偏置對溝道進行電氣控制。3）最后，可拉伸介電層應表現出優異的絕緣和機械性能，以有效抑制柵極泄漏并防止重復機械變形后的擊穿。于此，韓國基礎科學研究所Donghee Son、Dae-Hyeong Kim和韓國科學技術院Sung Gap Im等人通過使用引發化學氣相沉積（iCVD）使兩種不同的單體丙烯酸異壬酯（INA）和1,3,5-三甲基-1,3,5-三乙烯基環三硅氧烷（V3D3）共聚，該研究獲得了一種可拉伸的聚合物膜。其中，INA充當提供可拉伸性的軟段，V3D3充當可交聯的硬段，賦予聚合物膜強大的絕緣性能。研究人員還研究了單體的混合比例，以優化裝置的絕緣和機械性能，將具有優化比例的共聚物稱為 pI1V1。

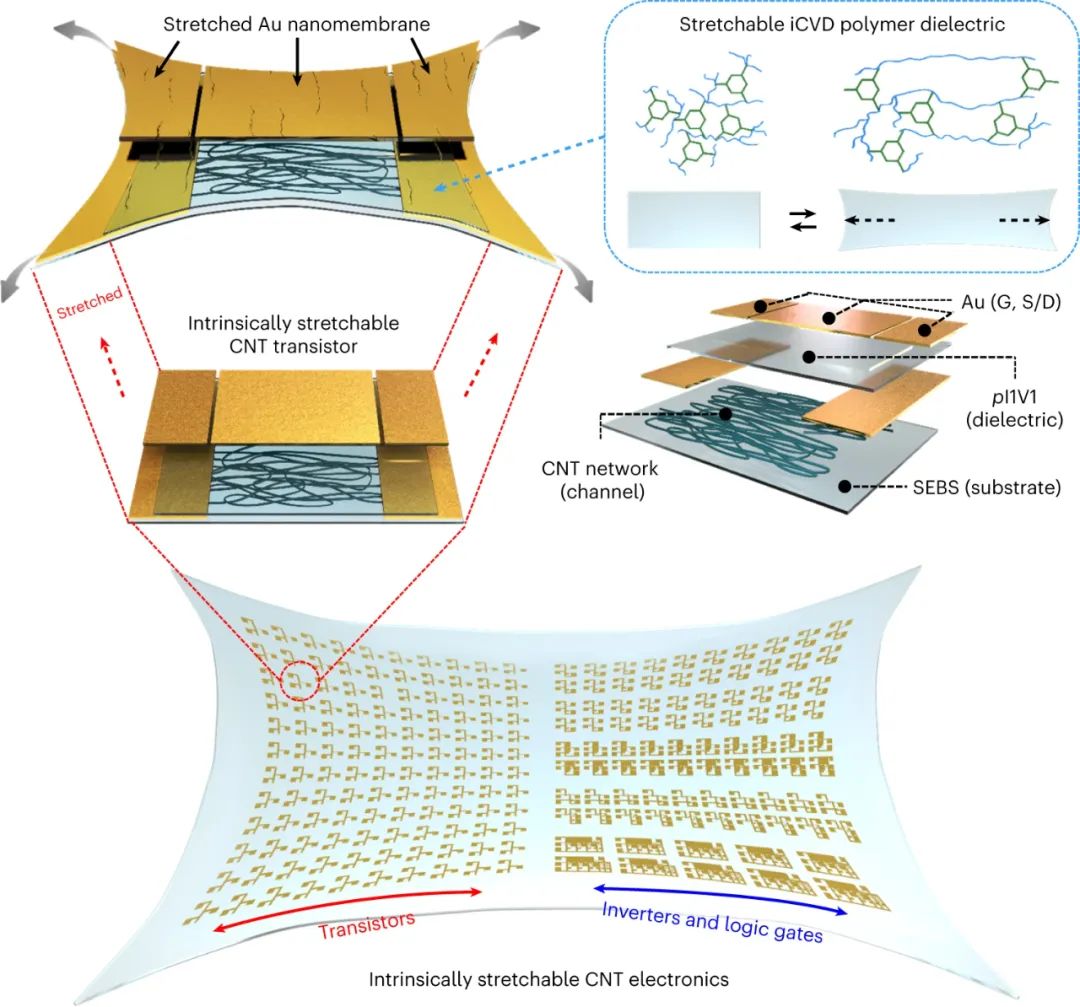

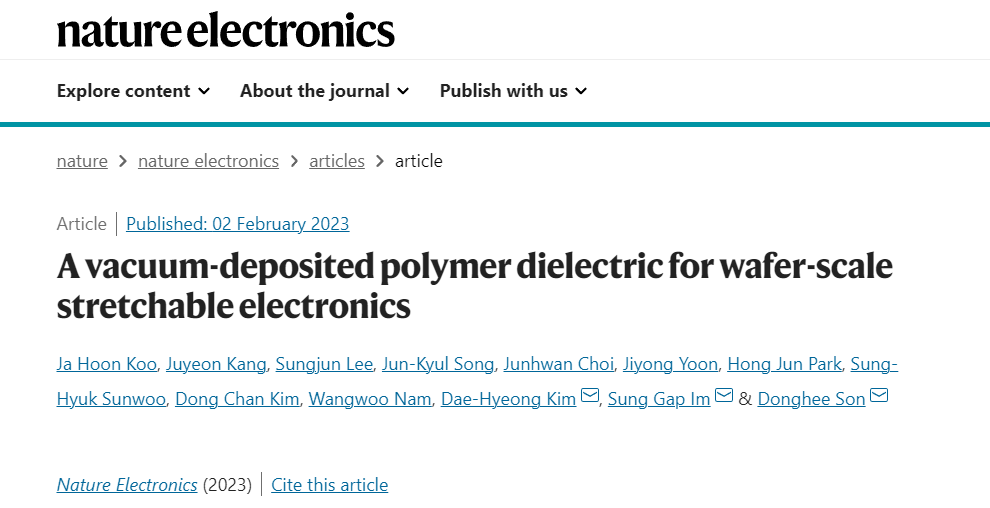

沉積的可拉伸聚合物薄膜在隨后的微加工過程中表現出優異的化學和熱穩定性。此外，iCVD 工藝生產的薄膜具有高度均勻的厚度，即使在晶圓級集成中也可以精確控制。因此，有可能制造基于真空沉積納米介電薄膜的本征可拉伸晶體管。研究人員使用半導體碳納米管 (s-CNT) 網絡作為通道材料。這些晶體管的電氣性能可與使用公認的無機電介質（例如 Al2O3）的晶體管相媲美，同時還具有高拉伸性。具有低工作電壓的本征可拉伸晶體管在各種生物醫學設備中具有潛在的應用。使用納米級可拉伸電介質的設備的開發將消除與使用過大功率相關的熱相關危險，這些危險可能會對與生物醫學設備接觸的生物組織造成嚴重?fù)p害。然而，由于這些晶體管的厚度相關的可拉伸性，仍然存在一些限制。在納米尺度上，由于無法承受大應變的超薄外形，沉積電介質的可拉伸性被限制在 100% 以下。將介電薄膜的厚度增加到微米級增加了機械穩定性；但是，電氣性能會降低。因此，需要進一步的工作來開發用于需要極高拉伸性的應用的材料。相信，這些本征可拉伸的設備可用于下一代應用，例如義眼。希望進一步改進沉積技術以開發用于多種用途的可拉伸薄膜，例如可拉伸封裝層和具有超薄外形的極度可拉伸薄膜。Koo, J.H., Kang, J., Lee, S. et al. A vacuum-deposited polymer dielectric for wafer-scale stretchable electronics. Nat Electron (2023).https://doi.org/10.1038/s41928-023-00918-y
