可拉伸的混合裝置是通過將幾個模塊連接在一起而組裝的（圖1a），主要分為三種基本類型：機械上與人的組織/皮膚或軟體機器人相匹配的軟體模塊，由硅基微電子組成的剛性模塊和用于保護的封裝模塊。這些模塊具有不同的材料、形狀因素和加工技術，通常是獨立制造的，然后使用商業導電漿料（如導電膜和銀漿）進行組裝。然后由于漿料和模塊之間的機械不匹配，組裝后的連接在變形下會出現界面故障，這大大限制了可拉伸電子系統的復雜性和穩健性。
解決方案

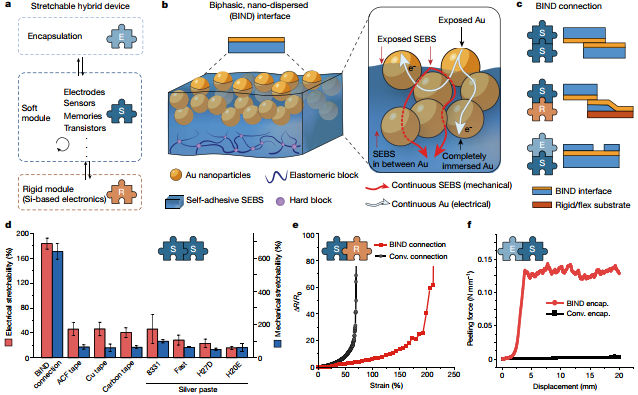

基于此，新加坡南洋理工大學陳曉東教授、斯坦福大學鮑哲南教授以及中國科學院深圳先進技術研究院劉志遠教授通過熱蒸發金（Au）或銀（Ag）納米顆粒來創造了一種雙相、納米分散（BIND）接口，可以可靠地將軟、硬和封裝模塊連接在一起，以即插即用的方式，無需使用漿料（圖1b）。任何帶有BIND接口的模塊都可以簡單地面對面地壓在一起，在10秒內形成BIND連接（圖1c）。這種界面結構在表面上產生了暴露的粘性苯乙烯-乙炔-丁烯-苯乙烯（SEBS）和Au，在基體內部產生了相互滲透的Au納米粒子，這為強大的BIND連接提供了連續的機械和電氣途徑。論文以《A universal interface for plug-and-play assembly of stretchable devices》題發表在Nature上。
機電性能
通過將兩個BIND接口壓在一起測試軟-軟BIND連接。與商業漿料相比，BIND連接顯示出近三倍的電拉伸性和近十倍的機械拉伸性（圖1d）。BIND連接在50%的應變下顯示出不到四倍的相對阻力變化。BIND連接中衰減的應變濃度有助于其高電氣伸展性。由于擠壓時間、壓力和剝落方向?qū)B接件的粘接強度影響不大，即插即用的BIND連接非常容易形成和使用，只需用手指按壓不到10 s。進一步測試軟剛性BIND連接。與軟-軟連接類似，軟-剛性BIND連接的相對電阻變化也較小(圖1e)，與商用導電漿料連接相比，具有更高的電氣(200%)和機械(800%)拉伸性能。軟硬和軟軟BIND連接在拉伸、彎曲和扭轉載荷下均表現出600次循環耐久性，之后的機械拉伸性能基本不變。此外，BIND接口還可以強連接封裝模塊。通過將SEBS封裝層壓在BIND接口上制備的軟封裝BIND連接進行了180°剝皮測試(圖1f)。由于BIND界面上的表面暴露聚合物為封裝層提供了結合區域，其界面韌性比傳統封裝大60倍。
結構分析

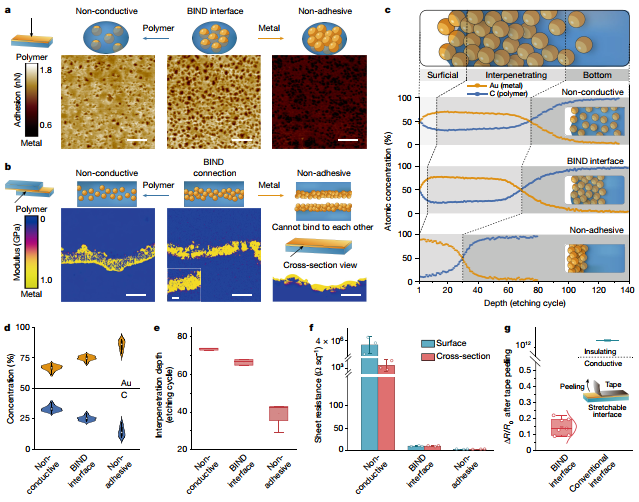

在納米尺度上研究了它的表面和內部結構以理解BIND接口的即插即用特性。AFM顯示了BIND界面表面暴露的聚合物和金屬相(圖2a)。聚合物與金屬相的比例影響界面的宏觀電學和力學性能，過量的聚合物相會產生高粘性但不導電的界面，而缺乏聚合物相則會使界面無粘性。進一步的橫斷面AFM顯示BIND連接包含聚合物和金屬的納米級互穿網絡，模擬發現：當Au轟擊軟化的SEBS時，穿透并在SEBS表面下形成獨立的核。隨著時間的推移，這些獨立的金核在大小和深度上增長，最終在BIND界面上合并形成互穿的納米結構。進一步使用俄歇電子能譜(AES)對每個蝕刻層界面內的聚合物和金屬相進行了分析(圖2c)。非導電界面上有深而稀疏的金納米顆粒分布，而非粘附界面上有密集堆疊的金層，其表面幾乎沒有聚合物。相比：BIND界面表層含有聚合物和金屬(圖2d)，并在大約70個蝕刻循環中結束(圖2e)。這種聚合物和金屬的雙連續路徑?jīng)Q定了BIND界面的宏觀電阻。此外，雙相互穿結構允許BIND接口抵抗膠帶剝離，而傳統的PDMS-Au接口很容易呈現不導電(圖2g)。
圖 2：BIND接口和連接的結構分析
用于體內神經調節的BIND裝置

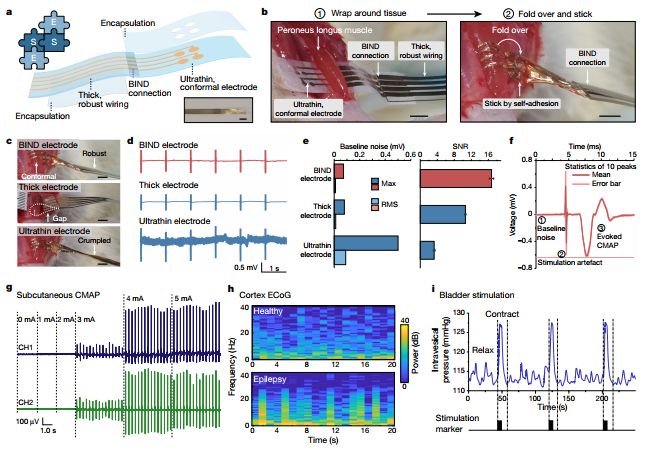

使用BIND構建了用于體內神經調節的可拉伸設備以測試BIND連接在不同模塊的即插即用組裝中的實用性。通過即插即用的BIND連接將超薄保形模塊連接到厚布線模塊，其中兩個模塊都覆蓋了BIND封裝層(圖3a)。對于體內神經調節，在去除支撐層之前，將BIND電極的超薄一端滑到神經或肌肉下，折疊并按壓以固定電極(圖3b)，這種超薄結構在布線區域容易彎曲避免間隙產生的信號丟失(圖3c)，因此BIND電極顯示出最低的基線噪聲和最高的信噪比(SNR)(圖3d-e)。此外，模塊化BIND電極具有普遍適用性以及抗干擾性，如在體中經常遇到的機械干擾，如觸摸和拖拽，對BIND電極的性能影響很小。總之，通過BIND連接實現的共形接觸和持久的電極連接能夠?qū)崿F(xiàn)微妙的體內神經調節并獲得高質量的信號。
圖 3：通過即插即用BIND連接組裝的體內神經調節可拉伸裝置
BIND設備用于21通道皮膚肌電圖

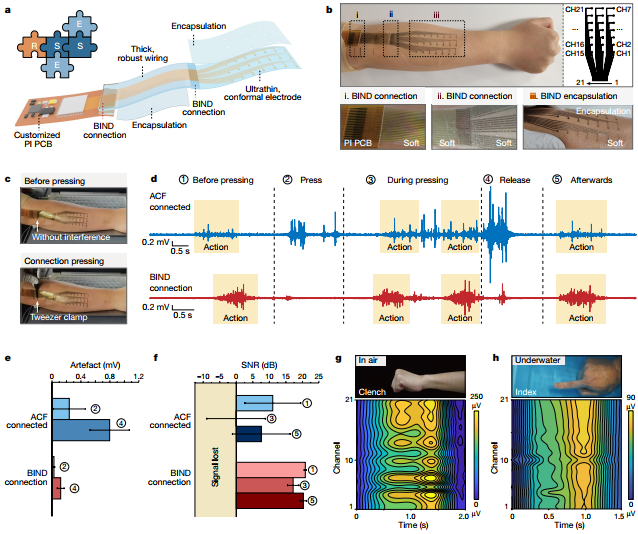

進一步組裝了一個21通道皮膚肌電圖(EMG) BIND設備以證明即插即用的BIND連接優于其他商業貼體。該裝置由五個模塊組成: 超薄保形電極、粗布線、PI PCB和兩個封裝層(圖4a)。超薄電極采集的信號通過粗接線模塊中繼到定制的PI PCB上，PI PCB模塊中的Si微電子進行信號處理、存儲和傳輸。BIND電極能抵抗機械干擾。當用鑷子鉗對連接施加壓力時(圖4c)，BIND電極的信號仍然清晰(圖4d)。此外，BIND電極在握拳前、握拳中和握拳后的信噪比較高，說明電極在壓力下采集信號可靠(圖4f)。除了壓力，BIND接頭還能承受高達50%的應變以及更高的信噪比。21通道BIND電極可以映射各種手勢的EMG信號，包括手的動作、手指的動作和不同程度的最大自主收縮(圖4g)。它在水下也能很好地工作，具有良好的抗機械干擾(圖4h)，表明BIND連接可以將各種模塊以即插即用的方式組裝成復雜的可拉伸器件，具有高質量的信號和抗機械干擾。
圖 4：使用即插即用BIND連接組裝的21通道皮膚肌電圖電極陣列
小結
總之，研究報告了一個高度可拉伸的BIND接口，它可以將軟模塊、剛性模塊和封裝模塊集成在一起，以即插即用的方式形成可拉伸的混合設備，實現了具有高電拉伸性和機械拉伸性的軟-軟BIND連接。進一步表明，用于構建更復雜的21通道皮膚肌電圖電極的即插即用BIND連接使我們能夠收集高質量的肌電圖信號，并具有抗機械干擾的能力。這種通過即插即用的BIND接口，構建具有不同功能和復雜性的可拉伸混合設備變得簡單而快速，為皮膚上和植入式人機交互提供了無限的選擇。https://www.nature.com/articles/s41586-022-05579-zYing Jiang et al. A universal interface for plug-and-play assembly of stretchable devices.Nature614, 456–462 (2023).DOI：10.1038/s41586-022-05579-z
