可拉伸混合裝置通過將多個模塊連接在一起來組裝。它們可分為三種基本類型：機械匹配人類或軟機器人組織/皮膚的柔軟模塊、包括硅基微電子的剛性模塊，以及用于保護的封裝模塊。這些具有不同材料、形狀因素和加工技術的模塊通常是獨立制造的，然后使用諸如各向異性導電膜（ACF）和銀膏之類的商用導電膏進行組裝。挑戰在于，由于漿料和模塊之間的機械失配，組裝的連接在變形下會發生界面失效。這個問題極大地限制了可拉伸電子系統的復雜性和魯棒性。已經嘗試了多種方法來解決這些問題。所有的軟電子器件（沒有剛性硅元件）都已開發出來，以消除界面處的機械失配。然而，基于Si的組件仍然是信號處理和無線通信所必需的。其他人用液態金屬替代了剛性粘料，但其高表面張力導致界面粘附力低，可能會涂抹到不希望的地方。由具有導電填料的自修復聚合物或水凝膠基質組成的復合材料可能會消除或替代糊劑的使用。然而，它們的大厚度（幾十到幾百微米）導致機械失配和機械或電氣魯棒性降低，并且不適用于超薄電子器件。鑒于此，南洋理工大學陳曉東、斯坦福大學鮑哲南、中國科學院深圳先進技術研究院劉志遠等人創建了一種雙相納米分散（Biphasic, nano-dispersed, BIND）界面，該界可以以樂高般的方式可靠地連接軟、硬和封裝模塊，而無需使用糊劑。任何帶有BIND接口的模塊都可以簡單地面對面壓在一起，在不到10秒的時間內形成BIND界面?研究人員通過熱蒸發金（Au）或銀（Ag）納米顆粒，在自粘性苯乙烯-乙烯-丁烯-苯乙烯（SEBS）熱塑性彈性體內部形成互穿納米結構，制備了BIND界面，該彈性體是一種廣泛用于可拉伸電子器件的軟基片。SEBS基質表面附近的納米顆粒形成雙相層（約90?nm深），其中一些納米顆粒完全浸沒而另一些納米顆粒部分暴露。這種界面結構在表面上產生了暴露的SEBS和Au，并在基質內部形成了互穿的Au納米顆粒，這為牢固的BIND界面提供了機械連接（通過聚合物）和連續的電連接（通過納米顆粒）。

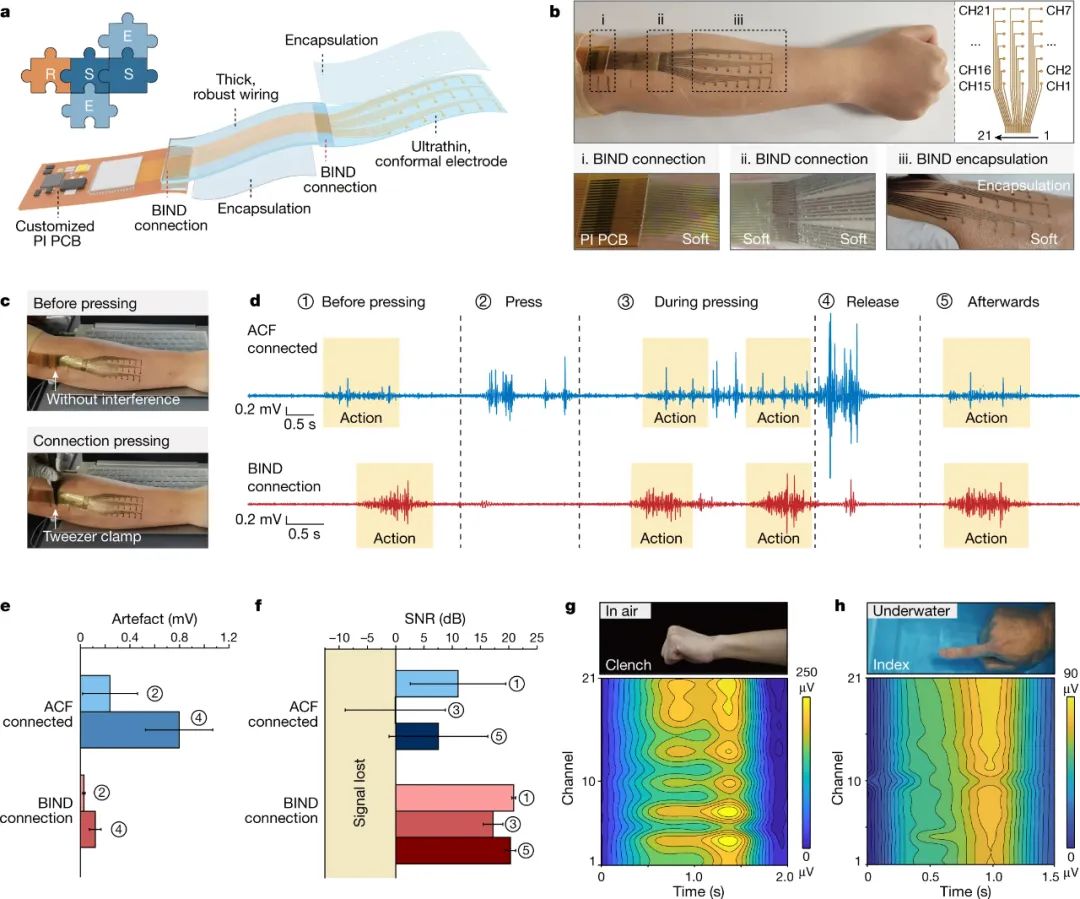

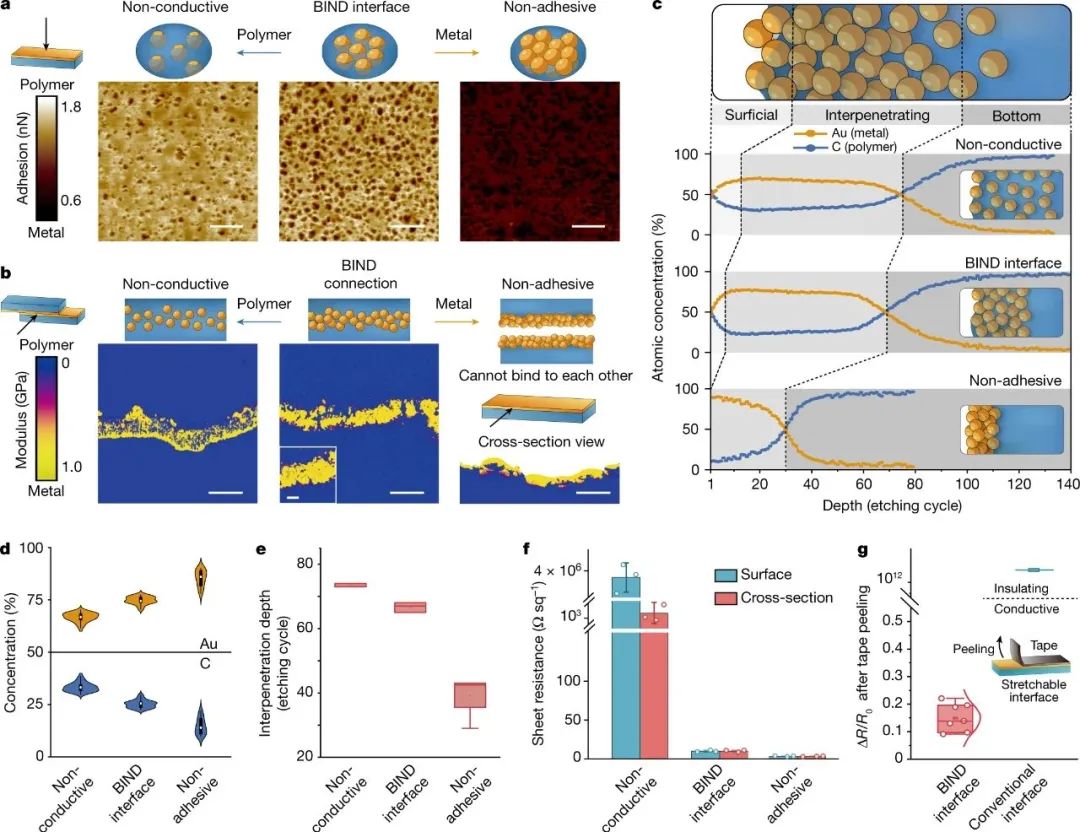

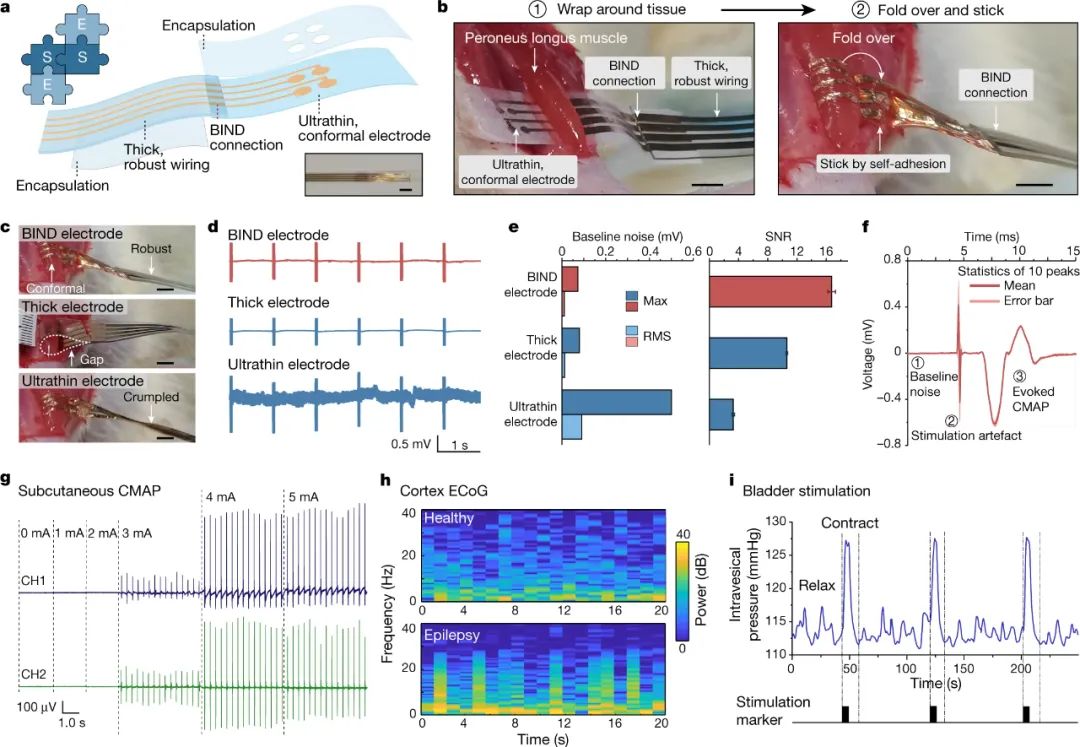

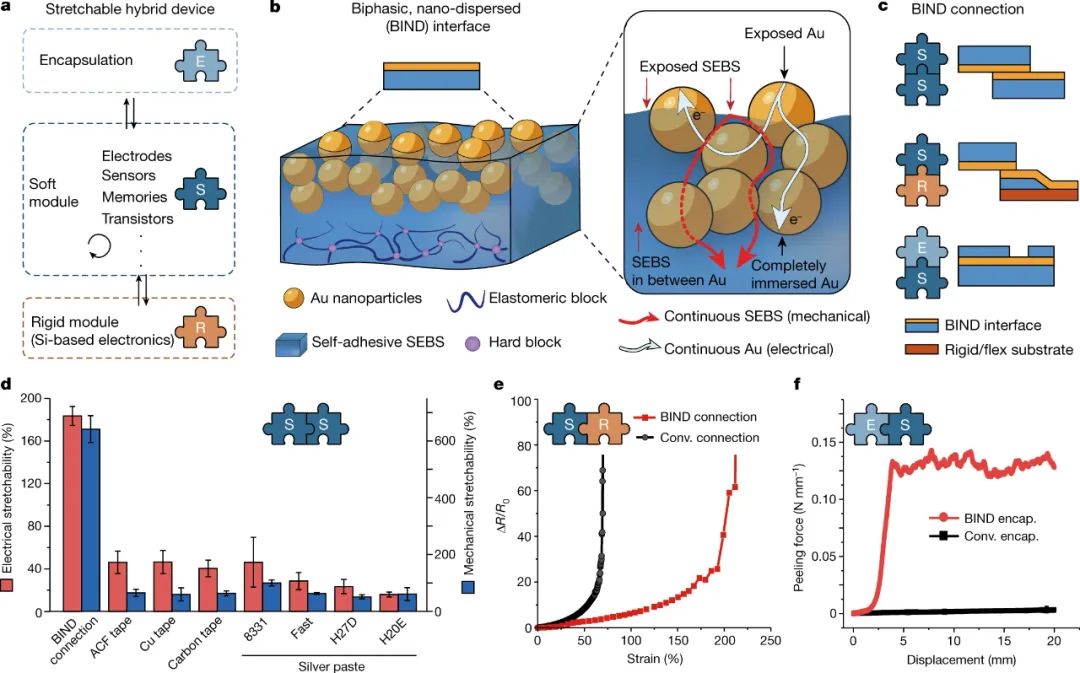

圖|用于連接可拉伸電子設備中的模塊的新界面與商業粘合劑相比，BIND界面表現出了更大的電氣可伸展性（最大應變> 180％，而商業粘合劑只有約45％）和機械可伸展性（最大應變> 600％，而商業粘合劑只有約60％）。此外，BIND界面在50％應變下相對電阻的變化少于4倍。BIND界面需要在SEBS和金屬納米顆粒之間保持平衡的比例，并且可以通過簡單的手指壓力形成連接，不需要使用商業粘合劑。BIND界面也可以用于連接剛性基板，例如印刷電路板，并且可以承受多種載荷類型。另外，BIND界面還可以用于連接封裝模塊，并具有很高的接口韌性，因此可以用于制作高分辨率的電極等應用。研究人員對BIND界面表面和內部結構進行的納米尺度研究。通過原子力顯微鏡（AFM）mapping技術，研究人員發現BIND界面表面存在暴露的聚合物和金屬相。聚合物與金屬相的比例影響了界面的宏觀電學和力學特性，過多的聚合物相會導致界面高度粘附但不導電，過少的聚合物相會導致界面不粘附。BIND界面通過暴露適當比例的聚合物相和金屬相實現了理想的機械強度和電學導電性。進一步的研究揭示了BIND連接包含一個納米尺度的聚合物和金屬相互滲透的網絡結構，這種雙連續路徑的聚合物和金屬相決定了BIND界面的宏觀電阻。研究人員通過掃描電鏡和AFM研究，證明了BIND連接的粘附和導電性僅來自其獨特的互相滲透的納米結構。圖|BIND界面和連接的結構分析構建體內神經調節設備研究人員應用BIND界面來構建可拉伸的體內神經調節設備。為了實現這一目標，設備需要一個超薄柔軟的模塊，可以緊貼神經（或肌肉），以及一個厚而柔軟的模塊用于強度強大的界面。研究人員通過BIND界面連接這兩個模塊，并使用BIND封裝層覆蓋了這兩個模塊，從而構建了一種BIND設備。這種設備可以在不需要縫合的情況下自粘貼在神經（或肌肉）上，具有良好的連貫性和穩定性，并且可以包裹各種大小的組織。研究人員還展示了使用BIND連接器在大鼠腿部、腦皮質和膀胱壁等不同部位成功應用該技術的案例，并且BIND界面所構建的電極具有優異的信號質量和可靠性。通過這些實驗，研究人員證明了BIND連接器能夠在體內進行微創神經調節，并且獲得高質量的信號，而單一一體化的電極不具備這些優勢。圖|通過即插即用BIND連接組裝的體內神經調控可拉伸裝置研究人員從五個單獨的模塊組裝了一個21通道皮膚肌電圖（EMG）BIND設備，其中包括超薄共形電極、厚布線、PI PCB和兩個封裝層。與商用膠粘劑連接方式相比，BIND連接方式在連接點受到壓力或扭曲時的信號質量更好，且對這些干擾有更好的抗性，表現出更高的信噪比和更好的信號穩定性。此外，21通道皮膚肌電圖設備能夠準確地記錄各種手勢（包括手部動作、單個手指的運動等），并且能夠在水下和運動后的出汗皮膚上正常工作。通過自定義電路還可以實現同時檢測肌電信號、壓力信號和應變信號。這些實驗表明，BIND連接技術能夠以插拔方式組裝各種模塊，從而制作出高品質的、具有高度機械穩定性的伸縮電子設備。圖|使用即插即用BIND連接組裝的21通道皮膚肌電電極陣列綜上所述，該研究報道了一種高度可拉伸的BIND界面，可以以即插即用的方式將軟性、剛性和封裝模塊集成在一起，形成可伸縮的混合設備。BIND界面包含一個互穿的金屬和聚合物納米結構，分別形成連續的機械和電氣通路。通過該即插即用的BIND界面，可以更快捷地構建具有不同功能和復雜性的可伸縮混合設備，為皮膚和植入式人機交互提供了無限的選擇。Jiang, Y., Ji, S., Sun, J. et al. A universal interface for plug-and-play assembly of stretchable devices. Nature 614, 456–462 (2023).https://doi.org/10.1038/s41586-022-05579-z
