2022年，加州大學爾灣分校的忻獲麟課題組在材料，物化，以及人工智能等領域共發表文章 26 篇，其中包括Nature, Nature Materials, Nature Nanotechnology, Science Advances, PNAS等。小編從物化與先進電子顯微技術兩個方面回顧一下2022年忻教授課題組的工作，希望帶給讀者一定的收獲。
忻獲麟，加州大學爾灣分校教授，康奈爾大學博士學位。2013年到2018年間，他在布魯克海文實驗室建立了三維原位表征課題組。2018年夏，轉職于美國加州大學尓灣分校物理系并建立了以深度學習為基礎的人工智能和能源材料研究組DeepEM Lab。忻獲麟教授是電子顯微學領域國際上的知名專家，是電鏡行業頂級年會Microscopy and Microanalysis 2020的大會主席以及2019年的大會副主席，是NSLSII光源的科學顧問委員會成員，是布魯克海文國家實驗室的功能納米材料中心和勞倫斯伯克利國家實驗室提案審查委員會成員。他于2021年獲得Materials Research Society的杰青獎（Outstanding Early-Career Investigator Award），Microscopy Society of America 的伯頓獎?wù)拢˙urton Medal），UC Irvine的杰青獎（UCI Academic Senate Early-Career Faculty Award）；2020年獲得能源部杰青獎(DOE Early Career Award)。他在表征何物化方面的研究受到政府和大型企業的關注。2018年至今四年時間，他作為項目帶頭人得到政府和企業界超過五百萬美元的資助用于其課題組在綠色儲能，電/熱催化和軟物質材料方向的研究。他是Nature, Nat. Mater, Nat.Energy, Nat. Nanotechnol., Nat. Commun., Sci. Adv., Joule, Nano Lett., Adv. Mater. 等眾多期刊的審稿人。他從事人工智能電鏡和深度學習、原子級掃描透射電鏡以及能譜相關的理論和技術、高能電子隧道理論以及三維重構理論等方向的研究。除了理論和方法學的研究，他應用三維電子斷層掃描術對鋰電池、軟硬物質界面、金屬催化劑等多方面進行了深入的研究。其課題組發表文章超過300篇，其中在Science，Nature，Nat. Mater.，Nat. Nanotechnol.，Nat. Energy，Nat. Catal.，Nat. Commun. 等頂級期刊上發表文章42篇（其中17篇作為通訊發表）。
儲能材料研究與先進電子顯微技術

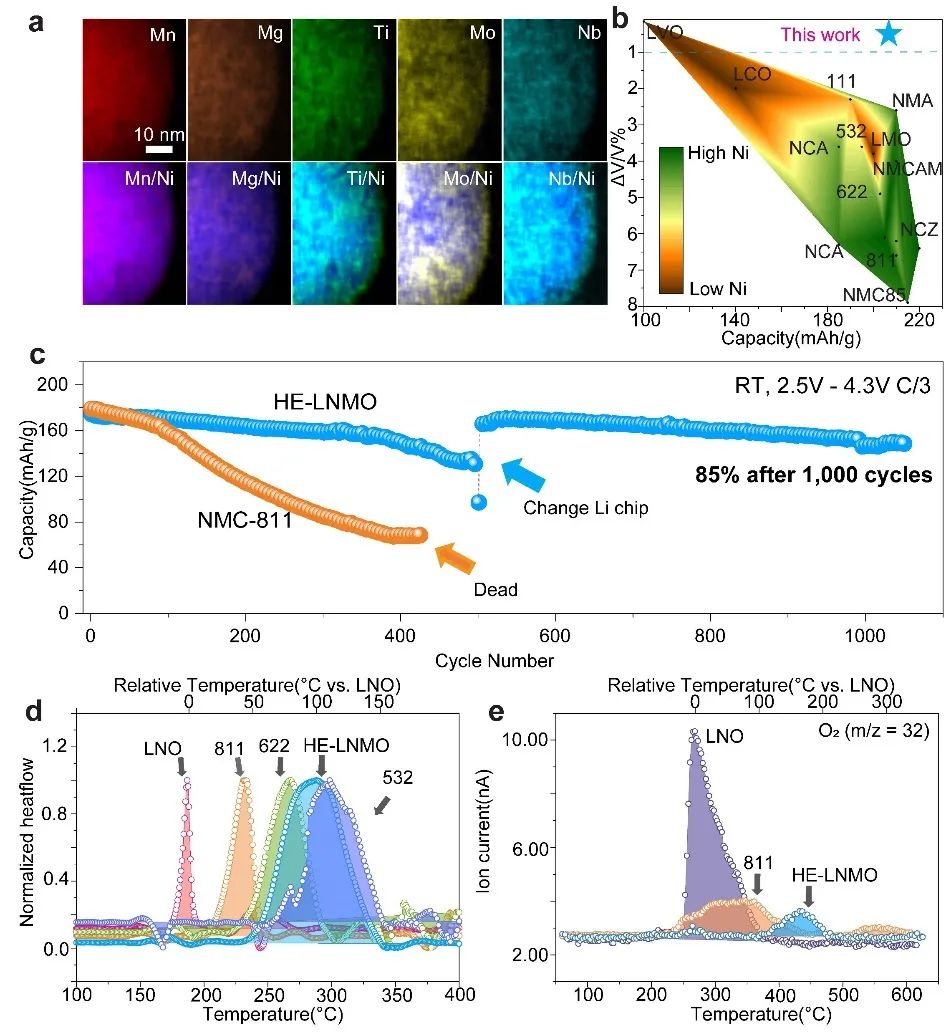

1. Nature: 高熵?fù)诫s實現零應變的高鎳無鈷正極高鎳-無鈷材料作為下一代高能量密度鋰離子電池正極已經成為共識，然而高鎳體系普遍存在化學-力學穩定性差的問題。當前的表面包覆、摻雜以及改善電解液等策略，盡管可以提升其容量保持率，但是難以抑制高鎳正極內部的應變，且難以實現優異的熱穩定性。這篇工作提出了一種“高熵?fù)诫s”的效應，即在保證高鎳-無鈷的基本結構下，引入多種并不具有電化學活性的摻雜離子，極大地抑制了材料在充放過程中軸向應力與體積變化，同時實現了與商用NMC-532相媲美的熱穩定性，從而大幅提升了該材料的循環性能。該工作指出了一種在各種商業化NMC材料中都能夠?qū)崿F(xiàn)無鈷化的策略，為實現高安全性、高穩定性、高容量、低成本的新一代鋰離子電池提供了解決思路。

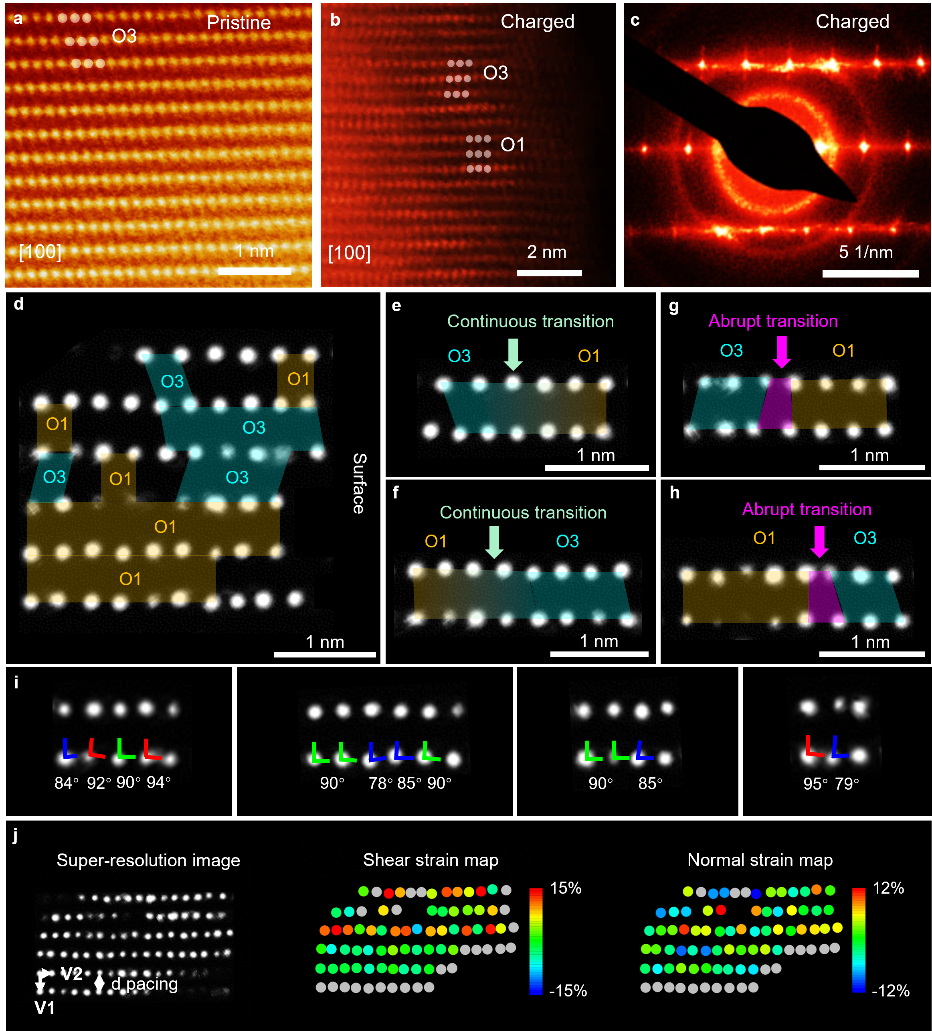

Zhang, Rui, et al., Huolin Xin, Nature 610.7930 (2022): 67-73. https://doi.org/10.1038/s41586-022-05115-z2. Nature Materials: 高鎳正極脫鋰切變形成的相界面原子結構層狀氧化物的失效機理研究是推動長壽命、高能量密度鋰離子電池研發的重要基石。目前，相比于已被廣泛研究的晶格失氧—過渡金屬遷移誘導的相變失效機制，人們對于脫鋰導致的晶格失穩與剪切相變的認識還非常有限。該工作利用深度學習輔助的超分辨透射電鏡技術首次全面揭示了高鎳層狀氧化物正極中脫鋰-切變形成的相界面原子結構組態。這一研究為高鎳層狀正極材料的脫鋰誘導的剪切相變提供了新的深入認識，并為通過“界面工程”優化現有高鎳正極材料以及開發下一代長壽命鋰電正極材料提供了理論基礎。

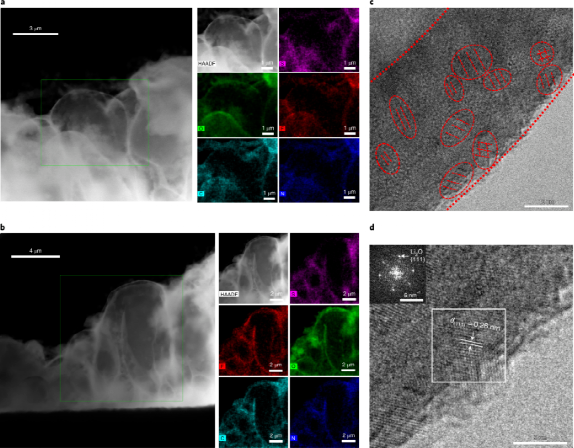

C.Y. Wang, X.L. Wang, R. Zhang, T.J. Lei, K. Kisslinger, H.L. Xin. Nature Materials, (2023).https://www.nature.com/articles/s41563-022-01461-53. Nature Nanotechnology: 冷凍電鏡揭示Li/聚合物電解質界面設計加州大學爾灣分校忻獲麟教授聯合美國陸軍研究實驗室許康研究員以及布魯克海文國家實驗室楊曉青研究員，Ruoqian Lin博士等人通過使用冷凍電鏡成像和光譜技術研究了固態聚合物電解質和Li負極之間的SEI的結構和化學性質。并發現了Li負極的降解機制：由于缺乏穩定的 SEI，Li負極會由于副反應和體積變化引起的應力腐蝕而降解。以此表征為指導，研究人員通過加入FEC添加劑成功開發了一種新型SPE，成功地消除了腐蝕性副反應并控制SEI的形成，最終證明了新型 FEC-SPE在全電池中的應用，實現了長循環壽命、高電流密度和高面積容量。作者發現，固態聚合物電解質中的FEC添加劑會產生穩定且富含無定形LiF的SEI，最終可以在提高 Li負極的可逆性方面發揮重要作用。這項工作還為固態聚合物電解質提供了一種設計策略，即通過添加劑工程控制SEI。
Lin, R., He, Y., et al., Xiaoqing Yang, Kang Xu, Huolin Xin, Nature Nanotechnology 17.7 (2022): 768-776.https://doi.org/10.1038/s41565-022-01148-7 4. Nature Energy: LiF和Fe復合襯底助力鋰電池快充鋰金屬負極的穩定性決定了鋰金屬電池的循環壽命，因此，控制鋰金屬的形核和生長至關重要。加州大學圣地亞哥分校劉平教授與爾灣分校忻獲麟教授再次合作，報道了一種單晶晶種的生長，即使在高電流密度下也會導致致密鋰的沉積。與廣泛接受的使用親鋰表面實現無枝晶沉積的做法相反，本工作使用LiF和Fe的納米復合材料制成的疏鋰表面沉積六方晶體，從而誘導隨后的致密鋰沉積，實現快速充電。本工作表明，納米復合材料具有均勻的Fe位點用于成核，而LiF可以實現快速的鋰傳輸。使用3?mAh/cm2 的NMC811正極，1倍過量的鋰和3?g?Ah-1電解液在1?C倍率下循環130次以上，容量保持率為80%，比基準電池提高了550%。本工作的發現推進了對鋰成核的理解，為實現高能量、快速充電的鋰金屬電池鋪平了道路。

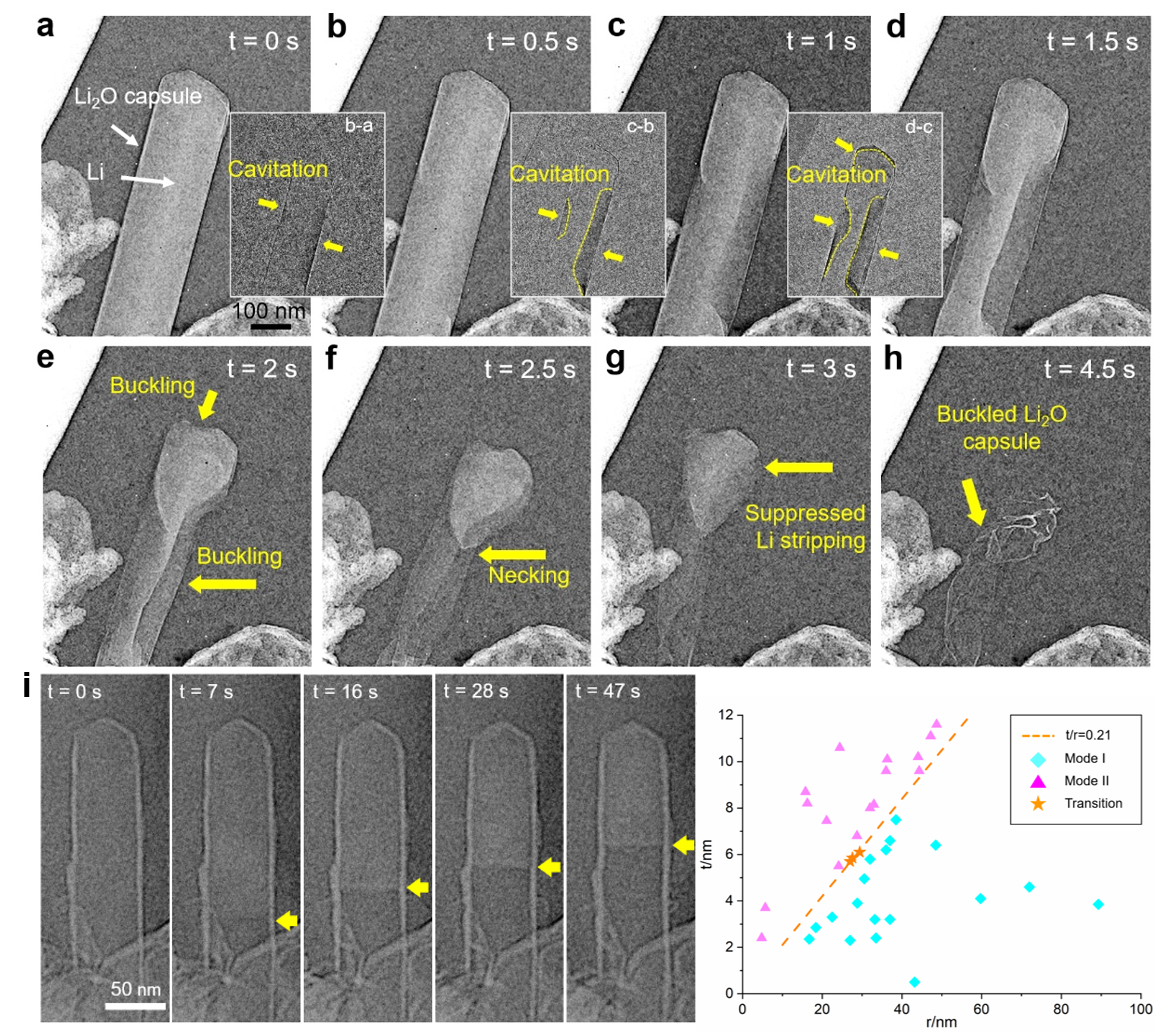

Wu, Z., Wang, C., Hui, Z. et al. Nature Energy (2023). https://doi.org/10.1038/s41560-023-01202-1.5. AM: 高鎳正極脫鋰切變形成的相界面原子結構在所有控制鋰金屬沉積/剝離的因素中，固態電解質界面（SEI）對鋰金屬的生長/剝離動力學和形貌有至關重要的影響。到目前為止，人們雖然對鋰金屬生長機制的研究較為深入，但是對鋰金屬的剝離機制，以及在剝離過程中鋰金屬與SEI的相互作用行為尚不清楚。本工作利用原位透射電鏡技術系統研究了鋰金屬的剝離行為，并首次提出了鋰金屬剝離過程中SEI的力學失穩判據。 研究發現了受SEI厚度與鋰枝晶半徑 比值控制的兩種鋰金屬剝離模式。對于非力學穩定剝離模式 (t/r < 臨界值)，SEI發生屈曲和頸縮，導致鋰殘留或“死鋰”的形成；對于力學穩定的剝離模式 (t/r > 臨界值)，鋰金屬剝離只涉及單一空腔的近平面推進，SEI不發生屈曲變形。該工作首次提出了鋰金屬剝離過程中的定量力學判據，指出鋰金屬與SEI的尺度匹配與力學優化設計是實現可逆鋰金屬沉積/剝離的有效策略。

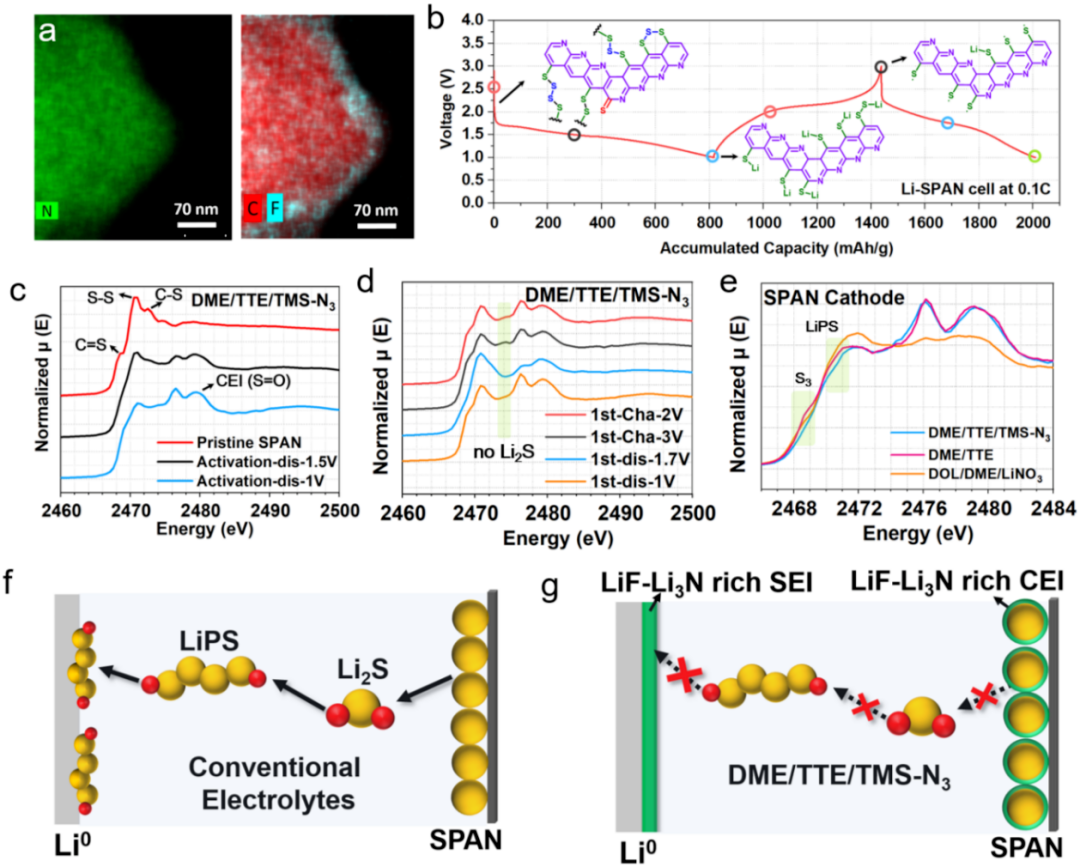

C.Y. Wang, R.Q. Lin, Y.B. He, P.C. Zou, K. Kisslinger, Q. He, Ju Li, H.L. Xin. Advanced Materials, (2022)https://doi.org/10.1002/adma.2022090916. ACS Energy Letters: LiF-Li3N復合界面實現Li-S電池800圈無衰減鋰硫電池具備極高的能量密度，但鋰金屬負極的低庫倫效率和枝晶生長，以及硫正極的溶解和多硫化物(LiPS)穿梭等問題嚴重制約了Li-S電池的循環穩定性。本工作中，作者選擇了具備低LUMO能級和高還原電位的TMS-N3添加劑 (trimethylsilyl azide)，并將其應用于氟化局部高濃電解液體系(LHCE)中，首次實現了在鋰負極和硫正極表面同時構筑LiF-Li3N界面層。其中，LiF對鋰負極具備高表面能，可有效抑制枝晶的生成；高離子電導率的Li3N則能大幅降低界面處的電荷轉移阻抗。該工作進一步采用同步輻射和冷凍電鏡等表征，揭示了LiF-Li3N復合界面對Li2S形成和LiPS穿梭的抑制機理，最終實現了800圈循環性能僅衰減 0.7 %的Li-SPAN (硫化聚丙烯腈)電池。
He, Yubin, et al, Huolin Xin, ACS Energy Letters 7.9 (2022): 2866-2875. https://doi.org/10.1021/acsenergylett.2c01093 7. Nano Letters: 殘余晶界對單晶正極的影響單晶化策略是抑制正極材料晶間開裂的有效途徑，由于不存在內部晶界引起的衰減，單晶顆粒通常表現出更加穩定的結構和性能。單晶化過程需要將前驅體在更高的溫度下燒結，從而使得原本一次顆粒逐漸長大，融合，然而這種單晶化過程通常是很緩慢的，且速度不均勻。該工作通過簡單的兩步法設計合成了一種模型材料-準單晶NMC-811(QSC-811)，該QSC-811的形貌與單晶（SC-811）幾乎一致，但是通過FIB切面發現，QSC-811內部存在少數幾個緊密結合的晶界。通過多種X射線技術結合高分辨STEM，作者發現QSC-811內部殘留的晶界不僅使得電極產生開裂，更重要的是，晶界導致新生成的表面變得更加不穩定，從而加速了正極性能的衰減。這些研究結果為單晶正極降解機制提供了新的見解。同時，該工作也額外強調了，為了避免單晶正極性能的快速衰減，在材料燒結過程中，應格外注意前驅體的尺寸分布，燒結時間等影響，盡可能地消除殘留晶界。

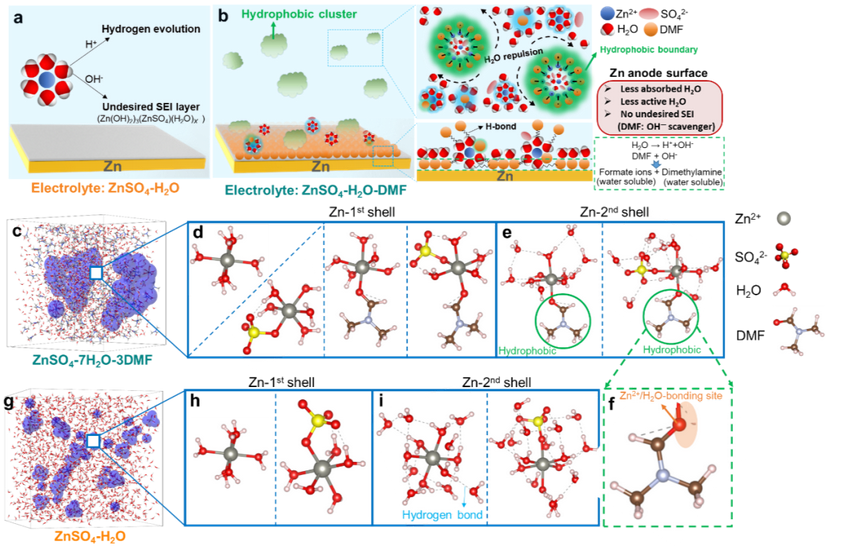

Zhang, Rui, et al, Huolin Xin Nano Letters 22.9 (2022): 3818-3824. https://doi.org/10.1021/acs.nanolett.2c01103 8. Nano Letters: 鋅電解液中的局部疏水性改善鋅金屬的可逆性水系鋅金屬電池的可再充電性受到鋅金屬負極的寄生反應和有害形態如樹枝狀或死鋅的嚴重困擾。美國加州大學爾灣分校忻獲麟教授團隊與美國JPL實驗室林若倩博士、美國陸軍研究實驗室許康博士團隊等人，通過在水系電解液中引入一種“親陽離子” 、”疏陰離子” 的新型稀釋劑，首次實現了一種具有局部疏水性的新型水系電解液結構。該疏水性水系電解液概念在水系ZnSO4-H2O體系中得到了驗證，其中引入的新型稀釋劑為具有單一極性官能基團的小分子DMF。相比于H2O分子，DMF分子更易于吸附在Zn金屬負極表面；而DMF分子同時具有很強的氫氧根反應活性，使得該局部疏水電解液能夠進一步消耗水分解產生的氫氧根，從而抑制負極表面堿式鹽副產物的沉積、消除負極表面鈍化層的形成、提升界面反應動力學。將以上具有局部疏水性和界面堿性消除功能的水系電解液應用鋅金屬電池中，實現了極高的鋅沉積/溶解可逆性。所構筑的鋅離子電容器和鋅離子全電池在低溫及低N/P ratio條件下均具有優異的長循環穩定性。

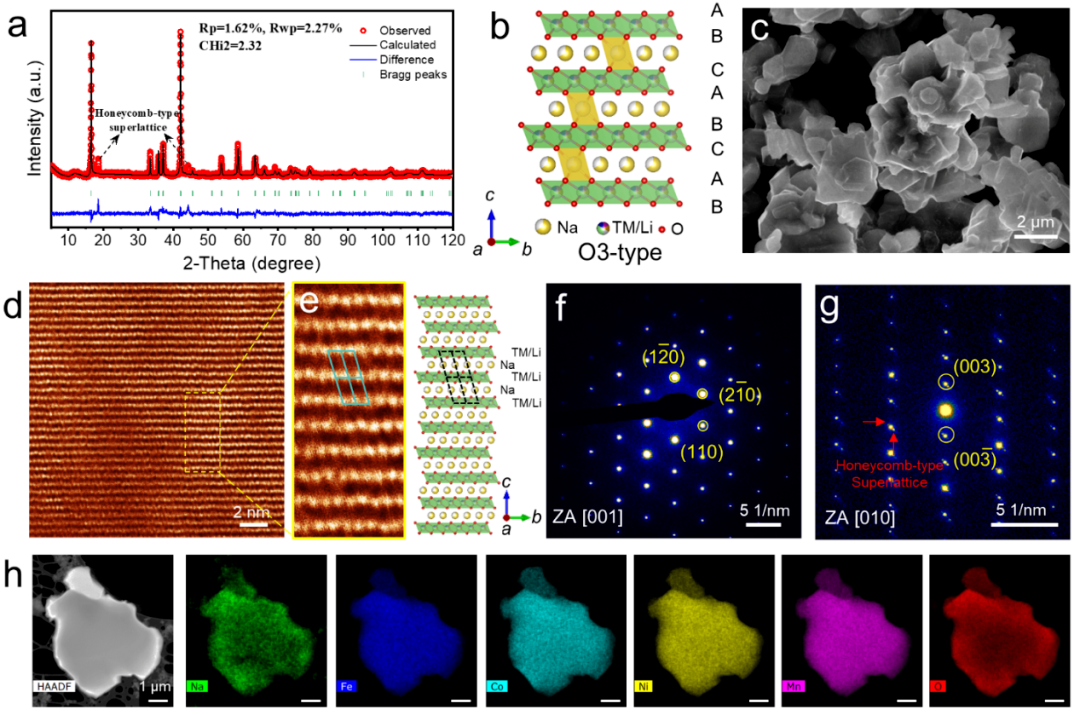

Zou, Peichao, et al, Huolin Xin Nano Letters 22.18 (2022): 7535-7544. https://doi.org/10.1021/acs.nanolett.2c02514 9. AEM: 高熵-超晶格實現穩定鈉電正極過渡金屬層狀氧化物因其在能量密度和成本方面的整體優勢，使其成為鈉離子電池極具潛力的陰極材料。然而，在高工作電壓區間內，氧化物電極的穩定性通常會受到復雜相轉變和不可逆氧氧化還原反應的影響，從而導致較差的結構穩定性和快速的容量損失。加州大學爾灣分校忻獲麟教授與美國布魯克海文國家實驗室胡恩源博士和東南大學徐峰教授等人，通過多組分調控和引入無變價的鋰元素，首次提出并構筑了高熵結構與超晶格結構（鋰/過渡金屬有序排列）共存的層狀氧化物鈉電正極，實現了在高截止電壓范圍內（4.5 V）電極材料長循環的穩定性。“高熵設計”與“超晶格結構”結合的策略也為開發新型層狀結構材料，降低高電壓條件下應變和相變，提升陰離子氧化還原可逆性等方面提供了更多可能性。
Yao, Libing, et al. Advanced Energy Materials 12.41 (2022): 2201989. https://doi.org/10.1002/aenm.202201989
物化領域的設計與應用

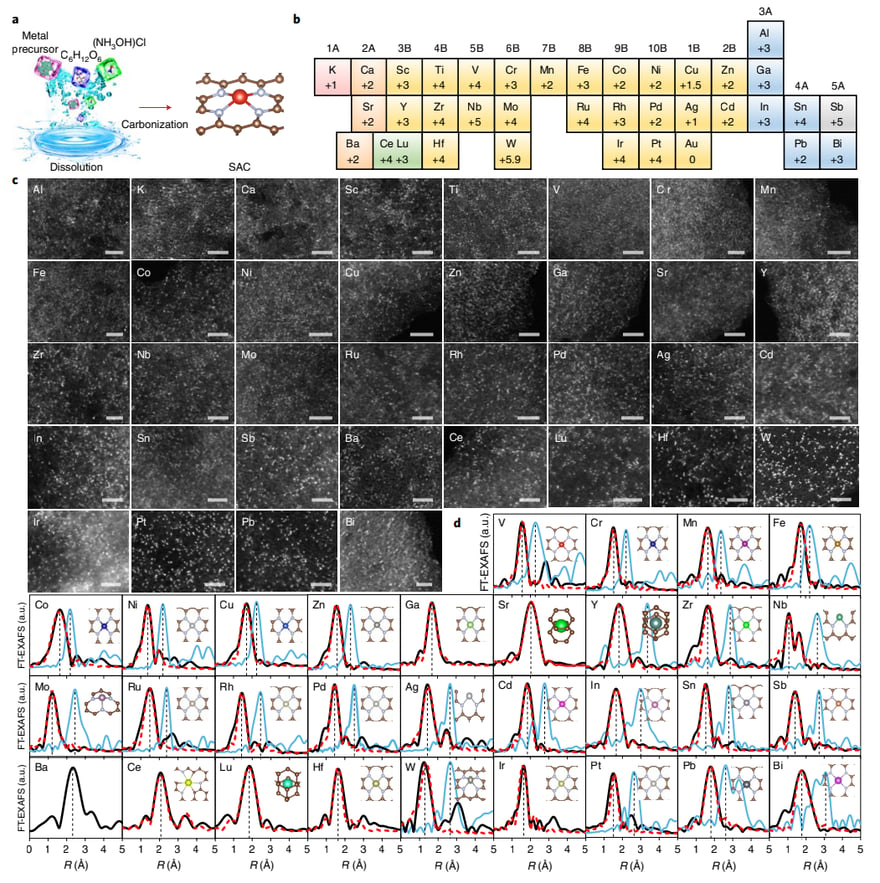

1. Nature Materials: 單金屬到多金屬的單原子催化劑庫原子級分散的單原子催化劑作為連接均相催化劑和多相催化劑的橋梁，兼具了二者的優點。盡管單原子催化劑具有廣闊的發展前景，但對于單金屬的單原子相空間的分界的了解仍十分有限，更不用說針對更復雜的多金屬相空間，這導致單原子催化劑的開發面臨巨大挑戰。加州大學爾灣分校忻獲麟教授、廈門大學鄭金成教授、天津理工大學羅俊教授等人采用溶解-碳化法合成了基于37種單金屬元素的單原子催化劑，并對其進行了表征和分析，建立了目前報道的最大的單原子催化劑庫。原子級分散的金屬原子被錨定在N摻雜的碳上，結合原位研究，作者揭示了單原子的氧化態、配位數、鍵長、配位元素和金屬負載的統一原理，以指導單原子催化劑的設計。

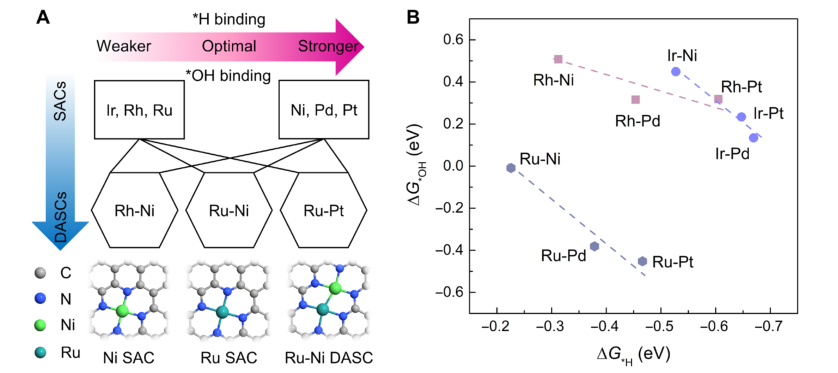

Han, Lili, et al, Jincheng Zheng, Jun Luo, Huolin Xin, Nature Materials 21.6 (2022): 681-688.https://doi.org/10.1038/s41563-022-01252-y 2. Science Advances: 設計用于高效堿性氫氧化的Ru-Ni雙原子位點堿性氫氧化反應（HOR）的緩慢動力學嚴重限制了陰離子交換膜燃料電池的發展。該工作通過理論和實驗相結合的方法開發了一種針對最佳HOR催化劑的設計策略，并通過原位技術加深了對HOR反應機理的理解。研究人員首先通過密度泛函理論計算預測出在篩選的單原子和雙原子中心體系中，Ru-Ni雙原子位點具有最佳的HOR催化活性。實驗結果表明，具有Ru-Ni雙原子位點的RuNi/NC催化劑在堿性電解液中表現出良好的電催化HOR活性。SECM研究表明，RuNi/NC的優異電化學活性源于Ru-Ni雙原子中心。DFT計算和原位X射線吸收光譜研究進一步揭示了Ru和Ni在HOR過程中促進分子H2解離和加強OH吸附的協同作用。

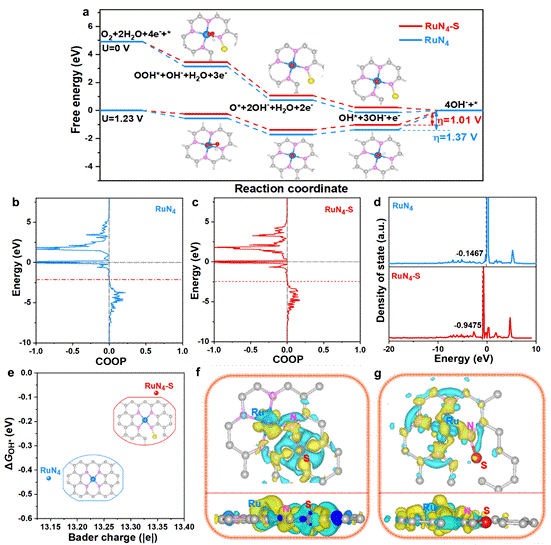

Han, Lili, et al, Huolin Xin, Science Advances 8.22 (2022): eabm3779. https://doi.org/10.1126/sciadv.abm3779 3. JACS: 第二殼層陰離子調節單原子位點配位環境錨定在碳基體上的基于TM-N4活性位點的TM-N-C單原子型電催化劑有望用于高效催化氧還原反應。相對于3d過渡金屬，以4d和5d過渡金屬為活性中心的TM-N-C催化劑更加持久耐用，并且不易發生Fenton反應而造成催化劑、離聚物和膜的降解。然而，這類催化劑的ORR活性仍不能達到最佳，且目前為止，關于如何精確調控4d, 5d金屬單原子位點的配位環境以提升其ORR性能的研究報道尚少。在本工作中，作者以單原子 Ru-N-C 作為模型體系，研究報道了一種采用電負性相對較弱的S陰離子配位來改善催化劑電子結構和ORR性能的方法策略。電化學測試與DFT計算表明S陰離子在Ru位點的第二配位殼層中與第一殼層的N 原子鍵合，間接調控了Ru位點的電子結構，從而降低了對反應中間體的吸附能，使ORR與金屬空氣電池放電性能提升。

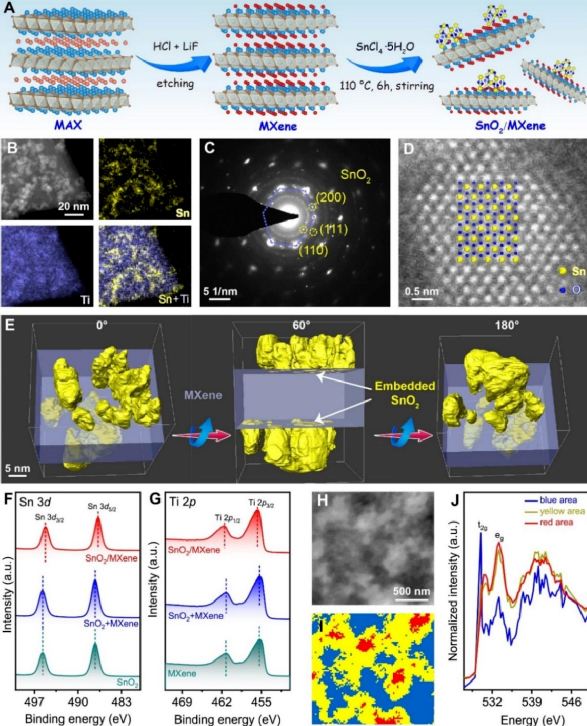

Qin, Jiayi, et al, Huolin Xin, Journal of the American Chemical Society 144.5 (2022): 2197-2207.https://doi.org/10.1021/jacs.1c113314. PANS: SnO2/MXene催化劑實現高效CO2RR電化學二氧化碳還原提供了一種緩解全球變暖并同時緩解日益嚴重的能源危機的方法。特別是電還原CO2生產甲酸，因?yàn)樗诩姿崛剂想姵亍⒒瘜W(xué)中間體和儲氫系統等各種應用中具有廣闊的應用前景。Sn基材料是一種有前景的CO2RR催化劑，然而其能量效率對于實際電解而言太低，需要較大的過電勢才能實現較高的電流密度。為了解決Sn基催化劑過電勢大和甲酸選擇性低的問題，忻獲麟團隊報道了一種低維SnO2量子點與超薄Ti3C2Tx MXene納米片（SnO2/MXene）化學耦合的催化劑，這可以暴露更多的活性位點、縮短離子擴散距離、增加電解液-電極之間的接觸面積，從而提高電催化活性。此外，雜化材料中兩種組分的化學偶聯也為通過它們的協同效應和活性位電子結構調整來改善催化性能提供了很好的機會。

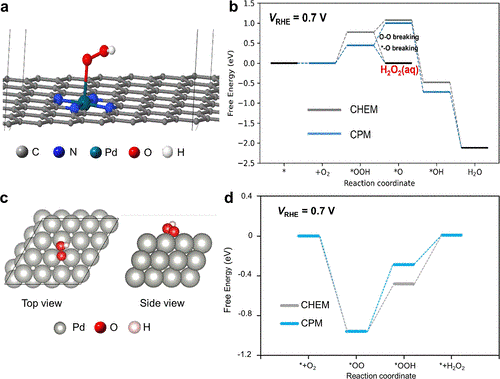

Han, Lili, et al, Huolin Xin, Proceedings of the National Academy of Sciences 119.42 (2022): e2207326119.https://doi.org/10.1073/pnas.2207326119 5. ACS Catalysis: 單原子Pd催化劑實現高效二電子ORR貴金屬具有較高的H2O2催化活性、選擇性和穩定性，是電化學生成H2O2最有潛力的催化劑。Pd-C催化劑通常用于二電子 ORR，低鈀負載量和高粒子間距可以促進H2O2的選擇性。Pd單原子催化劑一般是在純碳材料上合成的，但是，這種合成方式很容易導致Pd團簇或納米粒子的聚集。因此，有必要制備高性能、低負載量的Pd單原子電催化劑，同時保持高催化活性、高選擇性和良好的耐久性。本文中，作者將Pd有效分散到ZIF前驅體骨架中，從而在氮-碳上獲得原子分散的Pd單原子催化劑(Pd-NC)。Pd-NC催化劑在堿性介質中表現出優異的2e- ORR活性和H2O2選擇性。在0.1 M KOH中，H2O2的選擇性為~95%，起始電位為~0.8 VRHE。DFT計算證明Pdx-NC催化劑在熱力學上更傾向于H2O2 (*-O)裂解而不是H2O(O-O)裂解。本工作提供了一種新的Pd SACs合成方法，并為2e- ORR催化機理提供了新的認識。
Wang, Nan, et al, Huolin Xin, ACS Catalysis 12.7 (2022): 4156-4164. https://doi.org/10.1021/acscatal.1c05633
