近年，糧食和能源危機席卷了世界上大多數發展中地區，有效利用耕地面積的可持續技術是解決這一問題的關鍵。溫室可以通過調節天氣和/或溫度對作物和蔬菜的影響，有效地延長種植季節，被廣泛認為是為不斷增長的人口提高糧食產量的有效策略。然而，在廣大偏遠地區的電網建設和用于控制溫室內部環境的電力消耗大大提高了溫室成本。因此，將太陽能電池集成到發電屋頂?shù)闹悄軠厥腋舆m用于現代農業的發展。由于有機材料獨特的帶結構，OPVs能夠選擇性地吸收所需波長的光。近年來，半透明OPVs的重量輕、成本低和靈活性進一步保證了其在農業應用中的廣闊前景。然而OPVs不佳的穩定性（有機分子的光降解）阻礙其廣泛應用。因此，可以開發一種界面層策略，防止電子傳輸層和光活性層之間的直接接觸，不阻礙電荷轉移的前提下抑制有機活性層的分解。
微型溫室原型（UCLA）
有鑒于此，美國加州大學洛杉磯分校楊陽教授，大連理工大學王敏煥和土耳其馬爾馬拉大學Ilhan Yavuz等報道了一種半透明有機光伏（OPVs）的還原性層間結構，提高了OPVs在連續太陽輻射下的運行穩定性，提高了光伏性能，證實了光伏與農業共存的可行性，在應對糧食和能源挑戰方面展示出巨大前景。

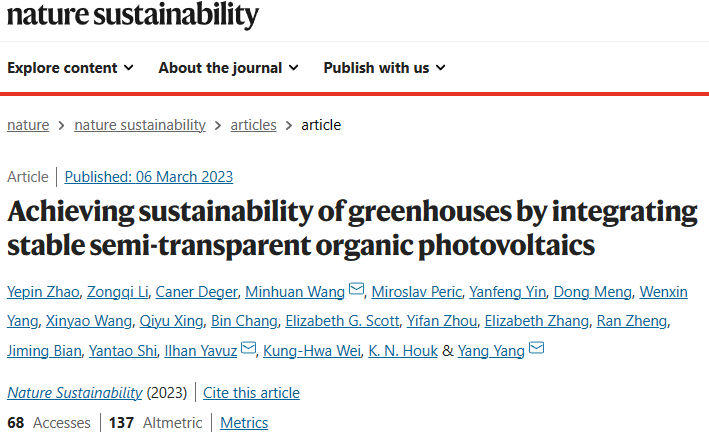

研究人員發展了一種基于還原的L-谷胱甘肽(L-G，圖1)的半透明OPV設備：采用PM6/Y6作為光活性層，通過插入中間層，降低了ZnO層與PM6/Y6光活性層之間的界面電阻，促進了電荷轉移。半透明器件的能量轉化效率（PCE）由11.6%提高到13.5%，短路電流密度(Jsc)由20.5提高到22.2 mA cm?2。在單太陽強度連續照射500 h后，有機光活性層的分子結構和排列基本保持不變。具有L-G夾層的半透明OPVs在連續光照1008 h后，PCE仍保持在初始PCE的84%以上。將半透明OPVs集成到發電屋頂中，表明在半透明OPVs集成溫室中，植物生長相對于傳統玻璃屋頂溫室有所改善，存活率更高，證明了其在農業和其他相關應用中的可行性。論文以《Achieving sustainability of greenhouses by integrating stable semi-transparent organic photovoltaics》題發表在Nature Sustainability上。美國加州大學洛杉磯分校博后趙野頻，博士生李宗麒，土耳其馬爾馬拉大學Caner Deger教授是這篇文章的共同一作。
增強光伏性能
半透明OPVs的基本器件結構為氧化銦錫(ITO)/ZnO/光活性層/MoO3/超薄金(Au)/超薄銀(Ag)(圖1b)。加入L-G層的器件的電流密度-電壓(J-V)曲線顯示Jsc增強(從20.5 mA增加到22.2 mA cm?2，圖1c)。外部量子效率(EQE)光譜證實了加入L-G中間層后Jsc的增強(圖1d)。透光率測量表明夾層的插入不影響半透明太陽能電池的透明度(圖1e)。EIS測量方法比較了器件的接觸電阻：將器件的Nyquist圖與等效電路進行擬合(圖1f)。有/沒有L-G夾層的半透明器件的Rrec值相似。加入L-G中間層后，Rt由203.4降至102.5 Ω cm2。表明插入L-G中間層可獲得較低的電荷轉移電阻。瞬態光電流(TPC)曲線進一步比較了有/沒有L-G夾層的載流子提取。帶有L-G層的器件的TPC曲線顯示了更快的衰減(圖1g)，意味著更快地從光活性層提取電荷到電子傳遞層。光電流密度(Jph)與器件有效電壓(Veff)的關系(圖1h)，加入L-G夾層的半透明器件在低電場條件下的Jph/Jsat比參比器件更高，表明在光活性層和電子傳遞層之間的界面上，L-G夾層促進了電荷的轉移。

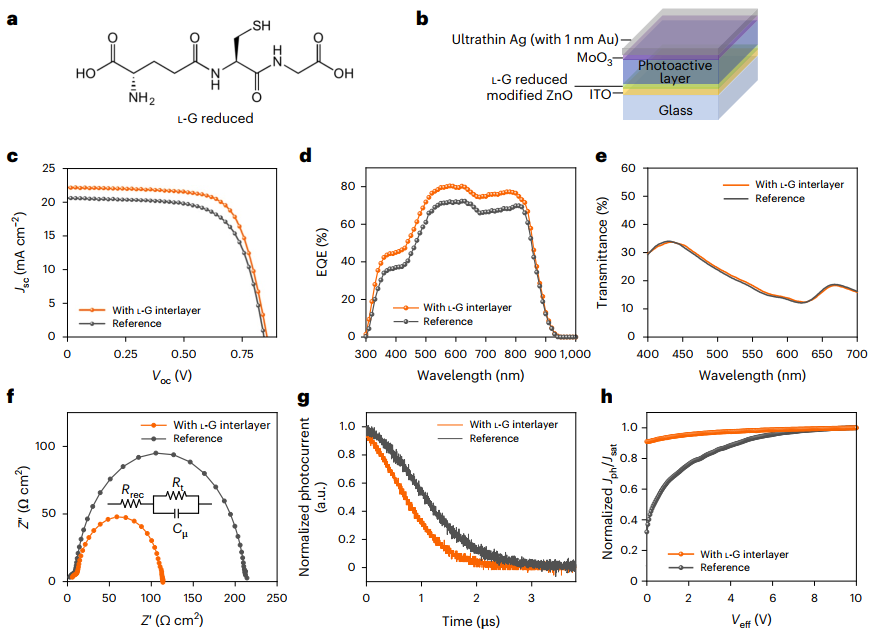

圖 1：l-G中間層的加入促進了電荷提取并增強了光伏性能
模擬
DFT了解L-G夾層缺陷鈍化效應的物理機制。首先計算了纖鋅礦ZnO薄膜表面的缺陷形成能(DFE)，確定了ZnO薄膜中容易形成的兩個主要缺陷（氧空位缺陷和鋅間質缺陷）(圖2a)；進而模擬了兩個缺陷各部分的相互作用能，發現半胱氨酸與氧空位有很強的相互作用，而甘氨酸與鋅間質緊密相互作用(圖2d-f)，表明L-G分子可以有效地抵消ZnO薄膜中的這兩大缺陷，減少界面處的載流子重組；還研究了L-G對超氧化物形成的影響。ZnO表面的氧空位可以與氧分子相互作用，導致電荷從表面轉移到氧分子，從而形成超氧化物。在L-G分子存在的情況下，因為缺陷已經被L-G分子的半胱氨酸部分抵消，氧不會被氧空位吸引，L-G分子阻礙了電荷從ZnO表面向O2的轉移，從而阻止了超氧化物分子的形成。因此，L-G夾層有兩種功能：（i）L-G中間層對ZnO層的缺陷鈍化效應；(ii)超氧化物抑制。

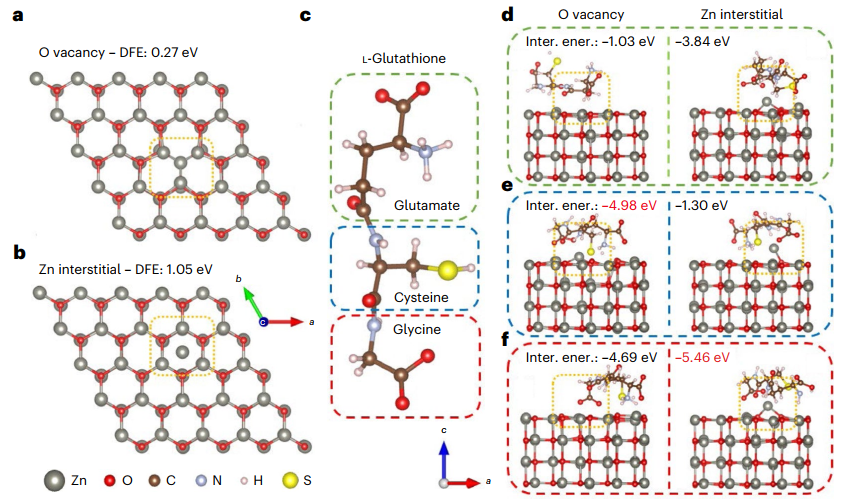

圖 2：l-G分子與ZnO表面缺陷的相互作用
提高操作穩定性
為了評估連續太陽輻射下光活性層的形態變化，比較了PM6/Y6薄膜在有L-G夾層和沒有L-G夾層的ZnO薄膜上的掠入射廣角x射線散射(GIWAXS)模式。如圖3a，q=1.73 ??1峰歸屬于PM6的π-π疊加，q=0.29 ??1峰歸屬于Y6或PM6的層狀疊加。在一個太陽強度下連續輻射500 h后，含有L-G夾層的ZnO層上有機薄膜的π-π堆積峰沿面外方向沒有變化(圖3b)。相比直接沉積在ZnO層上的π-π堆積峰明顯展寬，表明連續輻射后有機分子的分解和光活性層的形態改變(圖3c)。GIWAXS模式證明，在連續輻射下，L-G夾層的摻入既可以抑制光活性層的降解，又可以減少分子的聚集。接著比較了有/沒有L-G夾層的光活性層膜在連續輻射300 h前后的C 1s XPS(圖4a)。沒有夾層的參比膜在曝光后出現明顯的C-O肩峰，而有夾層的參比膜的光譜基本保持不變。證明還原性夾層成功地阻止了光活性層中有機分子的氧化。為了檢測光活性層內部的超氧化物水平，使用氫乙啶作為自由基阱(HE探針，圖4b)。有機光活性層中超氧化物的生成速率明顯慢于層間，再次證實了超氧化物抑制作用。抑制超氧化物和氫氧根的生成顯著提高了具有PM6/Y6光活性層的封裝半透明OPV器件的運行穩定性(圖4c)。具有L-G夾層的器件在光照下連續暴露1008 h后仍保持其初始效率的84%以上(圖4d)。

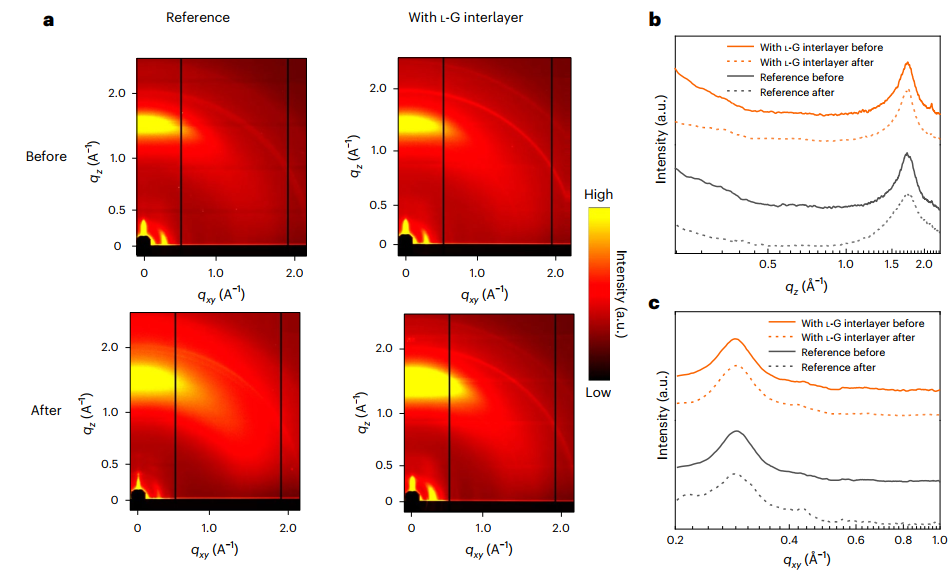

圖 3：L-G界面層有效抑制了有機活性層分子的聚集和分解

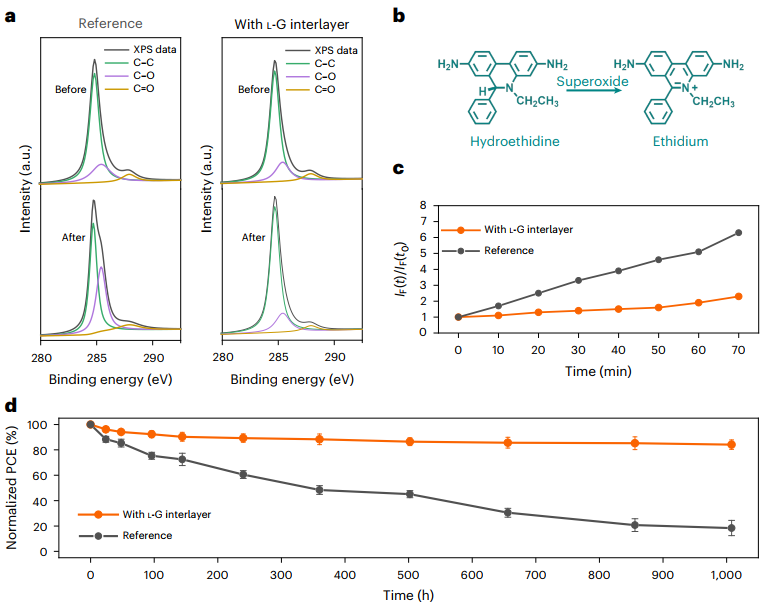

圖 4：L-G界面層有效抑制了有機活性層分子的氧化，增強了器件的穩定性
植物生長指標
為了驗證在光伏/光合作用集成系統中種植各種植物的潛力，建造了含有L-G夾層的半透明OPV屋頂?shù)臏厥遥⒈容^了多種常見作物(圖5a)。如圖5b-d，將植株生長8天后的芽長、長度偏差、生物量生產力和存活率作為評價參數。在半透明OPV屋頂?shù)拇笈镏猩L的植物的發芽長度和成活率與在透明玻璃或空間分段無機太陽能電池屋頂?shù)拇笈镏猩L的植物相當或更高。較高的存活率應歸因于完全覆蓋半透明OPVs的屋頂吸收紫外線的特性。半透明的OPVs屋頂可以保護植物免受有害的紫外線照射，并促進溫室內植物的生長。在這種情況下，光伏系統和光合系統可以通過集成而相互受益。
圖 5：集成光電/光合作用系統中的植物生長
光伏和光合作用是直接從太陽獲取可持續能源的兩種主要策略，將半透明OPVs集成到溫室的發電屋頂可以大大提高陽光的利用率，使溫室內各種植物健康生長，并具有更高的成活率。這種綜合系統在大規模應用時非常有益，可在不產生額外的污染或土地占用前提下，解決人口密集地區的糧食和能源挑戰。
參考文獻：
Yepin Zhao et al. Achieving sustainability of greenhouses by integrating stable semi-transparent organic photovoltaics. Nature sustainability, 2023.
DOI：10.1038/s41893-023-01071-2
https://www.nature.com/articles/s41893-023-01071-2
