第一作者：Zhenlong Huang
通訊作者：Sheng Xu
通訊單位： 加州大學圣地亞哥分校
研究亮點：
1. 發展了一種具有優異層間電連接性能的3D集成可拉伸柔性電子器件體系。
2. 實現了多通道感測生命信號和人機交互界面的構建。
可拉伸柔性電子器件在醫療保健接口，電子消費產品和人機界面相關領域具有廣泛的應用前景。目前，可拉伸電子器件通常采用大面積，低密度的單層設計，這種設計無法進行集成以達到功能的復雜性。
集成創建三維可拉伸電子器件，主要挑戰在于，如何構建有效且可擴展的穩健層間電連接。
有鑒于此，加州大學圣地亞哥分校Sheng Xu課題組報導了具有穩定的層間電連接的3D集成可拉伸電子器件框架體系，實現了更高水平的功能集成。

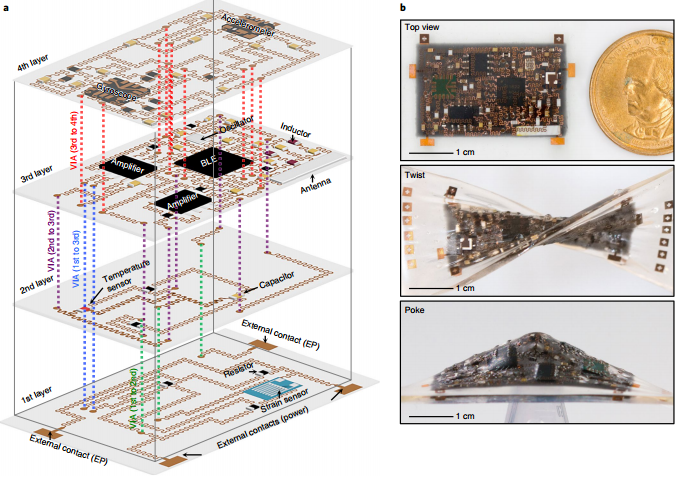

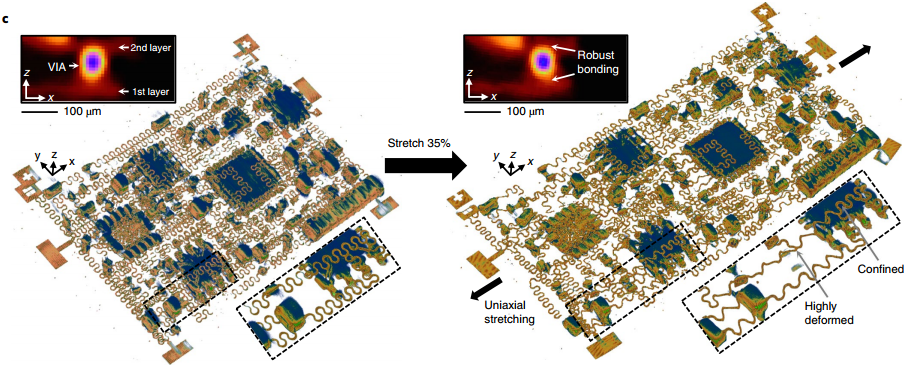

圖1. 四層可拉伸系統的設計和表征
研究人員在每層彈性體上通過轉移印刷預先設計可拉伸電路，逐層構建可拉伸電子器件。通過激光燒蝕和受控焊接形成的垂直互連訪問（VIA）以適應最先進的電路組件和功能。
每層采用島橋設計，其中功能組件的島（包括電極，傳感器，模擬-數字轉換器和微處理器）通過由具有蛇形形狀的銅/聚酰亞胺雙層制成的可拉伸橋連接。在這些層中，每一層之間存在低模量硅氧烷彈性體，充當絕緣層。這種結構設計可保護電路免受機械應力的影響，誘導應變主要集中在蛇形的互連上。因此，所制造的裝置提供了一定程度的機械強度和拉伸性，可防止扭曲或戳刺等變形時的系統故障。
基于這個工程框架，研究人員創建了一個基于四層設計的可拉伸人機界面測試平臺，并提供八個通道感應測試和藍牙數據通信功能。研究人員將該系統應用于機器人手臂的無線控制，同時測量的加速度、角速度和肌電（肌肉的電活動）被無線傳輸?shù)酵獠吭O(shè)備以控制遠程位置。
該原理也可以應用于其他材料的集成，以實現更復雜的芯片和部件建造的可拉伸系統。基于此開發出可伸縮的，緊湊的多通道傳感器，可用于從無線操作模式中提取人體的信號陣列。傳感系統在智能連接醫療的發展、人機界面的無線控制以及更廣泛的物聯網方面都是有價值的。

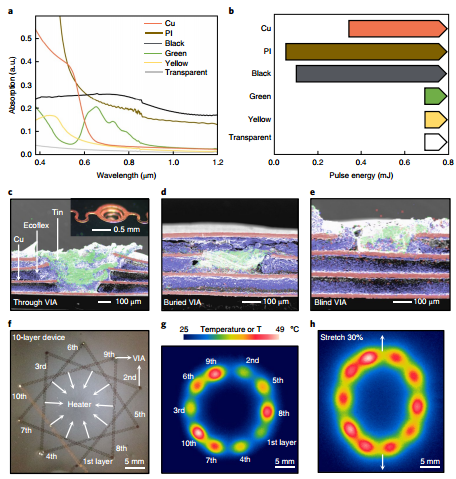

圖2. VIA制造和10層解吸可拉伸加熱器展示

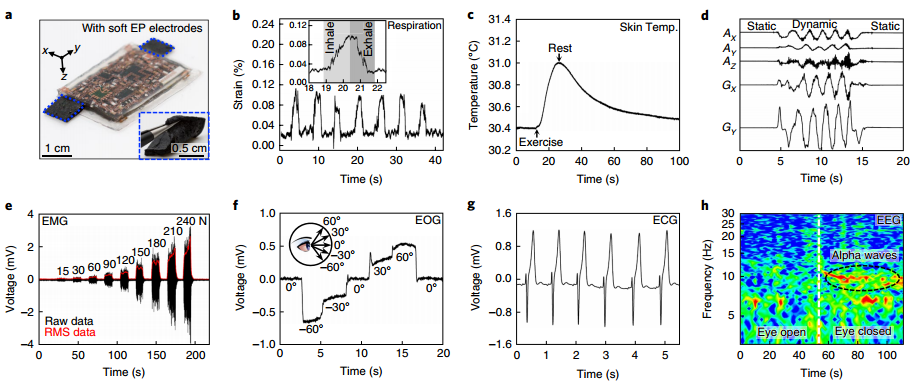

圖3. 四層可拉伸裝置的光學圖像和操作數據

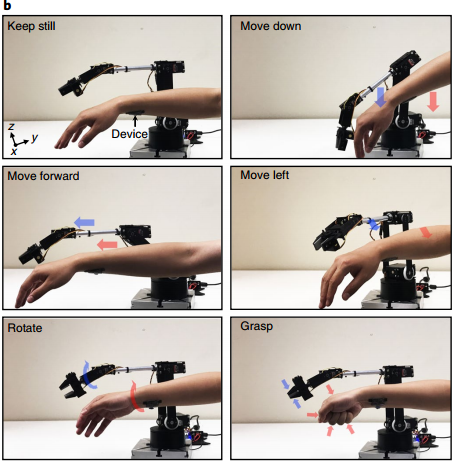

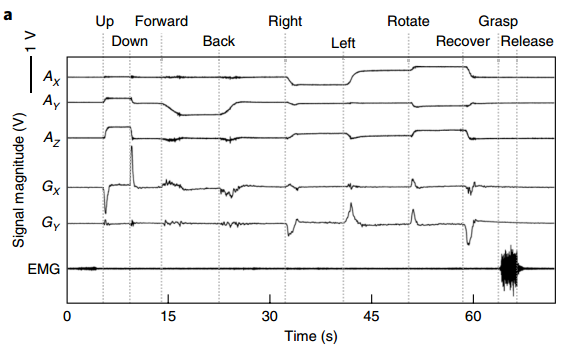

圖4. 無線機器人手臂控制
總之，這項工作使柔性可拉伸電子器件的功能集成上了一個新臺階！
參考文獻：
1. Three-dimensional integrated stretchable electronics[J]. Nature Electronics, 2018.
DOI: 10.1038/s41928-018-0116-y
https://www.nature.com/articles/s41928-018-0116-y
2. Stretchable electronics on another level[J]. Nature Electronics, 2018.
DOI: 10.1038/s41928-018-0120-2
https://www.nature.com/articles/s41928-018-0120-2#article-info
