特別說明:本文由學(xué)研匯技術(shù) 中心原創(chuàng)撰寫,旨在分享相關(guān)科研知識。因?qū)W識有限,難免有所疏漏和錯誤,請讀者批判性閱讀,也懇請大方之家批評指正。
原創(chuàng)丨彤心未泯(學(xué)研匯 技術(shù)中心)
編輯丨風(fēng)云
二維過渡金屬碳化物和氮化物(MXenes)是一個廣泛應(yīng)用的材料家族,特別是在能源存儲領(lǐng)域。自2011年發(fā)現(xiàn)Ti3C2Tx (T=O, OH和F)以來,MXene通常由結(jié)晶MAX相(其中A通常是Al, Si或Ga)通過氫氟酸(HF)溶液或Lewis酸性熔鹽選擇性蝕刻A原子,然后分層MXene片合成。在刻蝕MAX相的過程中,或通過表面基團(tuán)的后合成修飾,MXenes中的上述T組分可以被共價鍵結(jié)合的表面基團(tuán)取代,包括有機(jī)分子。因此,有機(jī)會結(jié)合2D MXenes的優(yōu)點(diǎn),如陽離子插層的低擴(kuò)散勢壘,優(yōu)異的導(dǎo)電和導(dǎo)熱性,以及幾乎無窮無盡的分子表面基團(tuán)的可裁剪性。
然而,MXene的合成存在以下問題:
1、現(xiàn)有合成方法能耗高、經(jīng)濟(jì)性差、污染大
通過高溫合成和化學(xué)刻蝕MAX或非MAX相制備MXenes,能耗高,原子經(jīng)濟(jì)性差,使用大量有害HF或Lewis酸性熔鹽。
2、直接合成是實(shí)現(xiàn)MXene快速合成的理想方法
MXene理想的合成方法是繞過中間的MAX相,將廉價的前體反應(yīng)成MXenes,通過YF3、Y金屬與石墨的固相反應(yīng)已合成了MXene狀結(jié)構(gòu)的Y2CF2。
有鑒于此,芝加哥大學(xué)Dmitri V. Talapin等人通過金屬和金屬鹵化物與石墨、甲烷或氮的反應(yīng),可規(guī)模化和原子經(jīng)濟(jì)性地合成MXenes,包括尚未從MAX相合成的化合物。直接合成法可實(shí)現(xiàn)MXene地毯的化學(xué)氣相沉積生長,并通過MXene片層的屈曲和釋放形成復(fù)雜的球晶狀形貌,以暴露新鮮表面進(jìn)行進(jìn)一步反應(yīng)。直接合成的MXenes表現(xiàn)出優(yōu)異的鋰離子嵌入儲能能力。
技術(shù)方案:
1、直接合成了Ti2CCl2 MXene
通過Ti、石墨和TiCl4之間的高溫反應(yīng)直接合成了DS-Ti2CCl2,并通過多種表征證明了Ti2CCl2 MXene相的存在以及DS-Ti2CCl2產(chǎn)物結(jié)構(gòu)的高度完善。
2、CVD法合成新形態(tài)MXenes
作者介紹了通過CVD直接合成MXenes,并展示了MXenes的新形態(tài),具有更容易接近的表面和暴露的催化活性邊緣。
3、發(fā)現(xiàn)了層次結(jié)構(gòu)MXenes的CVD生長
在CVD合成Ti2CCl2 MXene過程中,作者發(fā)現(xiàn)在生長的MXene片層下,TiCx成核可以引發(fā)MXene片層的屈曲,生成“花狀”結(jié)構(gòu)。
4、表征了MXene的電化學(xué)性能
作者研究了電極的鋰離子存儲性能,證實(shí)了DS-Ti2CCl2 MXene優(yōu)異的電化學(xué)性能。
技術(shù)優(yōu)勢:
1、實(shí)現(xiàn)了MXene的直接合成
作者通過Ti、石墨和TiCl4之間的高溫反應(yīng)實(shí)現(xiàn)了Ti2CCl2的直接合成,該反應(yīng)可以在倍數(shù)尺度上進(jìn)行,并且可進(jìn)一步的縮放。
2、突破傳統(tǒng)方法,實(shí)現(xiàn)了MXene的新形態(tài)
作者通過CVD直接合成MXenes,實(shí)現(xiàn)了垂直于基底生長的Ti2CCl2 MXene片層,這對于傳統(tǒng)合成的MXene來說是很難實(shí)現(xiàn)的。
3、證明了MXene合成方法的通用性
作者利用CVD方法,使用N2作為氮源,進(jìn)一步證明了自下而上的MXene合成的通用性。這些反應(yīng)可以在MXenes合成之外使用。
直接合成Ti2CCl2 MXene
DS-Ti2CCl2合成是通過Ti、石墨和TiCl4之間的高溫反應(yīng)完成的。鈦和石墨被研磨成3:1.8摩爾比的細(xì)粉末,并與1.1摩爾當(dāng)量的TiCl4結(jié)合。將混合物在20 min內(nèi)加熱至950℃,保持溫度直至反應(yīng)完成。通常,2小時足夠獲得MXene的最大產(chǎn)量。該反應(yīng)可以在倍數(shù)尺度上進(jìn)行,并且應(yīng)該很容易適應(yīng)進(jìn)一步的縮放。產(chǎn)物的XRD和Rietveld細(xì)化的結(jié)構(gòu)分析證明了Ti2CCl2 MXene相的存在,作者發(fā)現(xiàn)Ti2CCl2是與TiCx競爭形成的動力學(xué)有利相。通過多種表征手段共同證明了證實(shí)了DS-Ti2CCl2產(chǎn)物結(jié)構(gòu)的高度完善。DS-Ti2CCl2 MXenes可以在多克尺度上進(jìn)行剝離,產(chǎn)生約25 g·L-1的膠體分散體,可以在N2下穩(wěn)定數(shù)月。

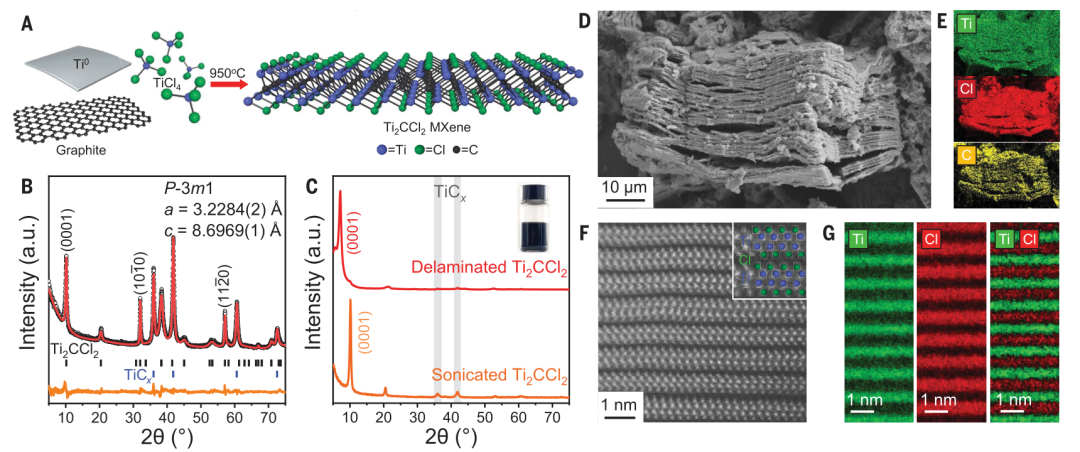

圖 DS-Ti2CCl2 MXene的直接合成與表征
MXenes的CVD
作者介紹了通過CVD直接合成MXenes,并展示了MXenes的新形態(tài),具有更容易接近的表面和暴露的催化活性邊緣。在950 ℃的條件下,利用稀釋了Ar的CH4和TiCl4氣體混合物在Ti表面進(jìn)行CVD生長。結(jié)果表明合成產(chǎn)物與Ti2CCl2 MXene的報道值吻合良好,純度高。這種垂直于基底生長的Ti2CCl2 MXene片層對于傳統(tǒng)合成的MXene來說是很難實(shí)現(xiàn)的。這種形態(tài)有利于實(shí)現(xiàn)高效的離子插層。作者還利用直接CVD合成來生產(chǎn)之前沒有通過蝕刻MAX相制備的MXenes。例如,Zr2CCl2和Zr2CBr2 MXenes。

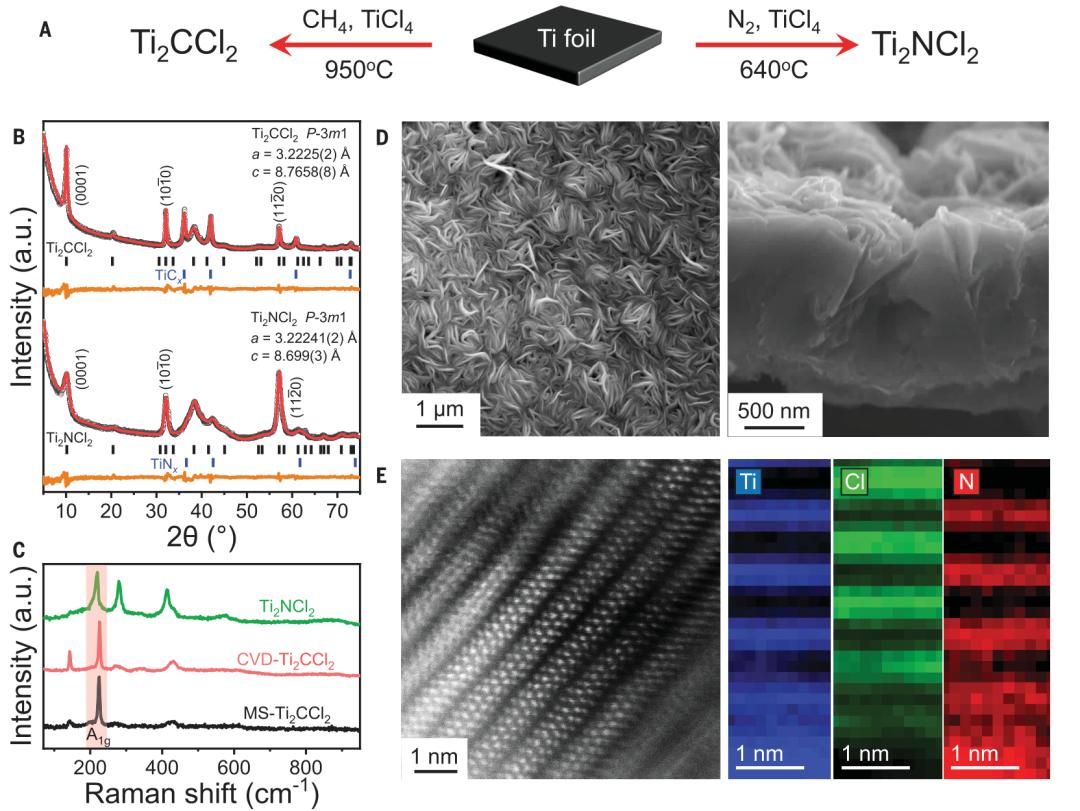

圖 MXenes的CVD生長
層次結(jié)構(gòu)MXenes的CVD生長

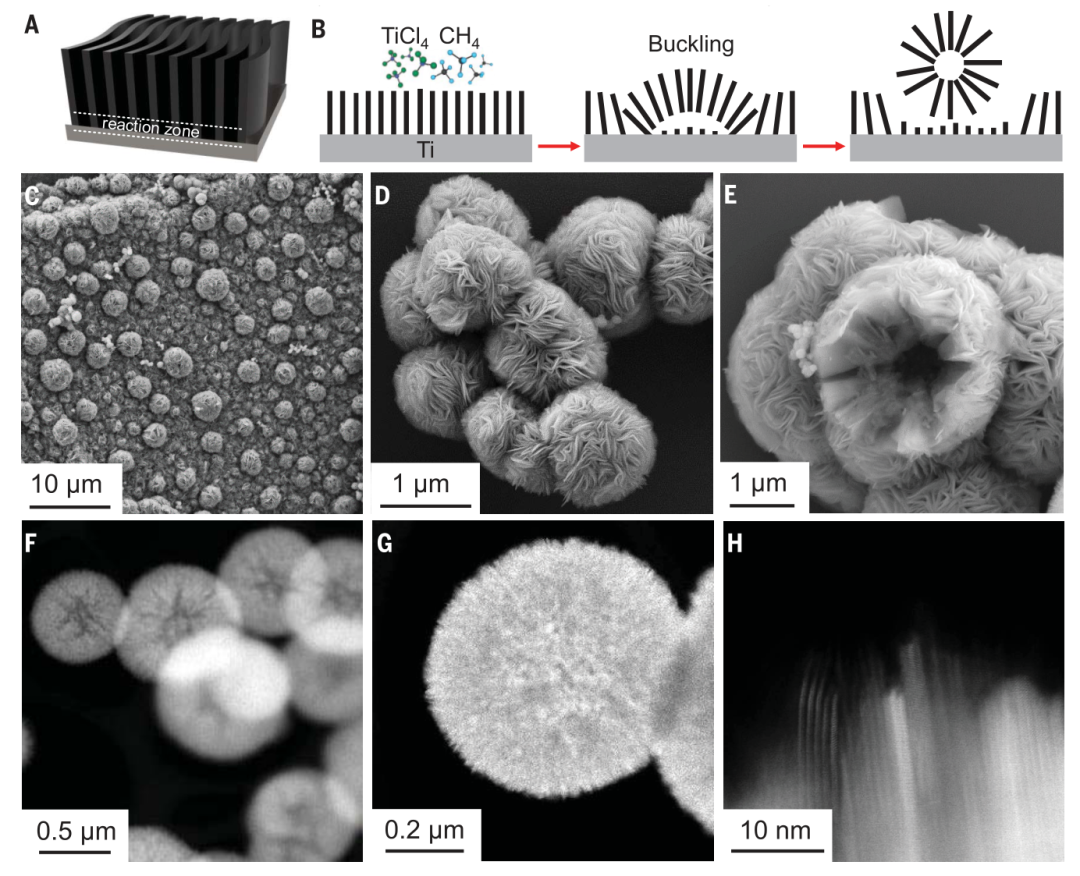

在CVD合成Ti2CCl2 MXene過程中,作者觀測到一種新的生長機(jī)制,允許MXenes通過非原位掃描電鏡研究捕捉到的生長階段序列繞過這一動力學(xué)瓶頸。MXene片層的均勻生長之后進(jìn)一步演化為球形“囊泡”。然后囊泡與底物分離,暴露的新表面能夠連續(xù)合成MXenes。在生長的MXene片層下,TiCx成核可以引發(fā)MXene片層的屈曲。在CVD生長MXene的情況下,球形囊泡從平面MXene片層中出現(xiàn)。受到細(xì)胞和細(xì)胞器膜的非平衡進(jìn)化的啟發(fā),作者提出了類似的機(jī)制來解釋所觀測到的現(xiàn)象。
圖 CVD-Ti2CCl2的形態(tài)
電化學(xué)儲能
研究了DS-Ti2CCl2和CVD-Ti2CCl2電極的鋰離子存儲性能,使用雙電極結(jié)構(gòu)對DS-Ti2CCl2進(jìn)行了電化學(xué)表征。在所有研究的MXene材料中,Ti2CTx MXene顯示出一些最高的預(yù)測和實(shí)驗(yàn)觀測能力。電化學(xué)結(jié)果證實(shí)了DS-Ti2CCl2 MXene優(yōu)異的電化學(xué)性能。

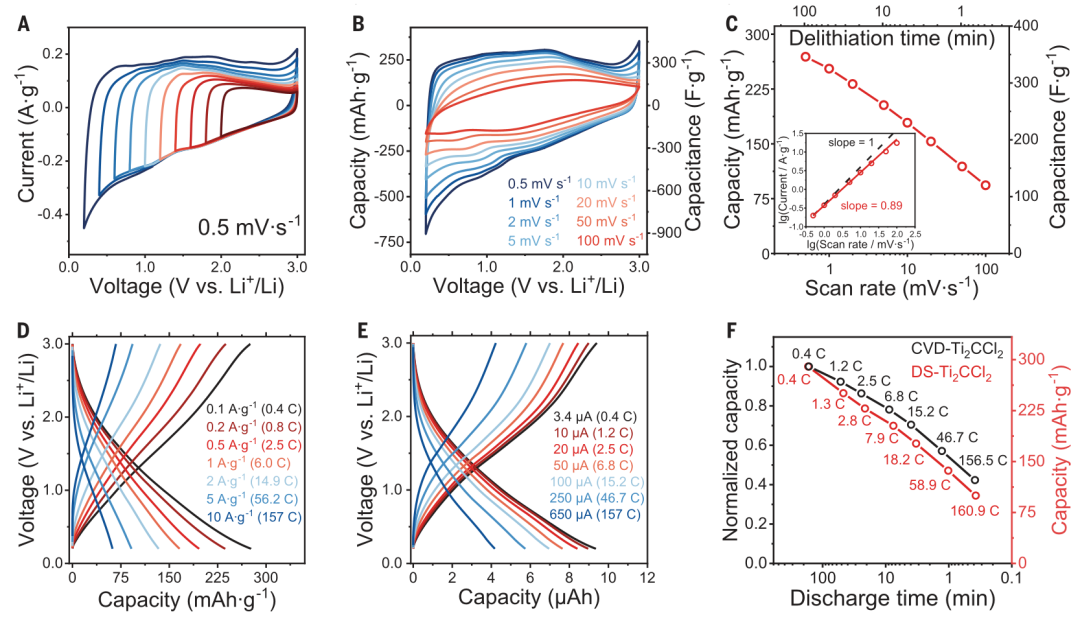

圖 Ti2CCl2 MXenes的電化學(xué)儲能性能
MXenes的高倍率性能對電極微觀結(jié)構(gòu)(如片狀大小、片狀取向和孔徑分布)很敏感。新的形貌,如CVD生長的MXene片層和單個薄片垂直于襯底的囊泡,可以促進(jìn)MXene的快速電化學(xué)儲能的發(fā)展。為了保持合成時的形態(tài),在鈦箔上生長的CVD-Ti2CCl2被直接用作電化學(xué)電池的電極,突出了垂直取向MXene層的CVD- Ti2CCl2電極在Li+插層過程中的高功率性能。更好地理解CVD生長的MXene復(fù)雜形態(tài)中的離子傳輸,以及單個MXene囊泡之間的電荷傳輸,將有助于進(jìn)一步優(yōu)化DS和CVD生長的MXene的電化學(xué)性能。
參考文獻(xiàn):
DI?WANG, et al. Direct synthesis and chemical vapor deposition of 2D carbide and nitride MXenes. Science, 2023, 379(6638):1242-1247.
DOI: 10.1126/science.add9204
https://www.science.org/doi/10.1126/science.add9204
