特別說明：本文由學研匯技術 中心原創撰寫，旨在分享相關科研知識。因?qū)W識有限，難免有所疏漏和錯誤，請讀者批判性閱讀，也懇請大方之家批評指正。原創丨彤心未泯（學研匯 技術中心）
研究背景

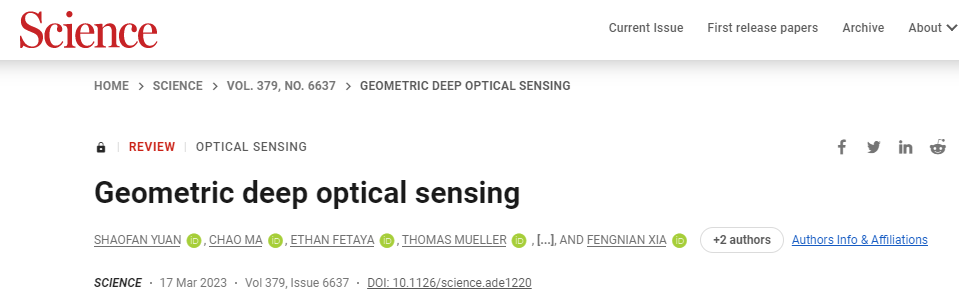

光學傳感裝置可測量入射光束的豐富物理性質，如其功率、偏振態、光譜、強度分布等。大多數傳統的傳感器，如功率計、偏振計、光譜儀和相機，功能單一且體積龐大。在過去的十年中，通過使用微型化器件和先進的機器學習算法開發集成傳感解決方案的速度迅速加快，光學傳感研究已經發展成為一個高度跨學科的領域，包括器件和材料工程、凝聚態物理和機器學習。為此，未來的光學傳感技術將受益于器件結構的創新、新量子材料的發現、以前未被表征的光學和光電現象的演示以及定制機器學習算法的快速發展。為此，耶魯大學Fengnian Xia等人于2023年3月16日在Science上發表綜述文章，介紹了一個被稱為“幾何深度光學傳感”的新興概念。作者介紹了這一概念的物理、數學和工程基礎，特別強調了經典幾何和量子幾何以及深度神經網絡的作用。此外，還討論了這個新興方案可以帶來的新機遇以及與未來發展相關挑戰。研究進展

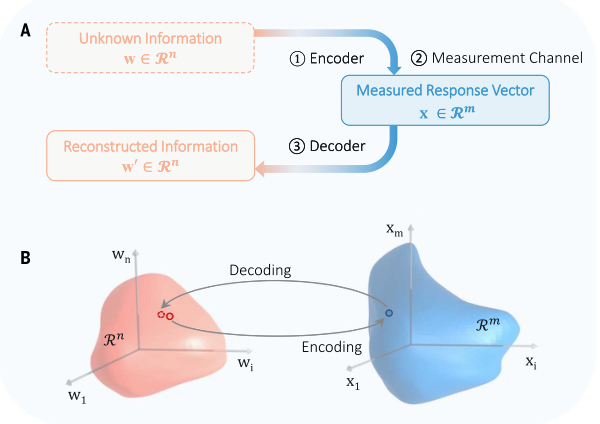

從信息理論的角度來看，(光學)傳感過程可以理解為如下:傳感器充當編碼器，將未知的高維物理量轉換為傳感器輸出;與噪聲測量過程相對應的通道讀取傳感器輸出;解碼器對編碼后的高維信息進行解碼。在傳統的傳感方案中，直接確定這樣一個矢量需要一系列測量，這些測量使用不同類型的光學組件，如分束器、波板、濾波器、色散光柵和功率計，然后是數據處理步驟。與傳統傳感方案相比，幾何深度光學傳感方案的編碼和解碼過程都可以是隱式的。此外，不同種類的信息可以并發編碼到傳感器輸出中。因此，該傳感方案允許檢測光的多種物理特性和功能復用。

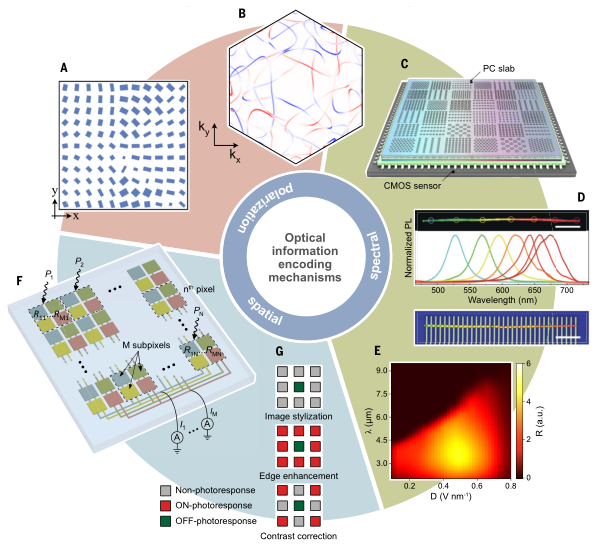

圖 深度光學傳感的信息論觀點編碼器的作用是將Rn中的物理信息映射到Rm中的光響應，作者分別討論了如何針對不同屬性的入射光實現信息編碼。幾何在光-物質相互作用中起著關鍵作用，具有不同幾何特征的光學器件可以對光表現出不同的偏振依賴響應。此前，偏振成像已經通過使用由具有不同幾何形狀的光學元件組成的2D光柵矩陣進行了演示。除了傳感器的幾何特征外，布洛赫電子的量子幾何，即Berry曲率和量子度量也可以用于極化信息的編碼。非線性響應不僅依賴于光的偏振，而且這種依賴也是可調的。光學光譜學的光譜響應工程具有不同幾何特征的光學元件也可以直接與互補金屬氧化物半導體(CMOS)傳感器集成，對光譜信息進行編碼。在這種光譜儀中，每個元素通過利用合理設計的幾何特征來捕獲特定的光譜特征，已被廣泛用于光譜和偏振成像中的信息編碼。然而，光學元件的物理布局在制造后很難重新配置，這限制了它們?cè)诟呒?jí)應用中的潛力。除了使用具有不同幾何特征的元素外，半導體帶隙的工程設計也可用于對光譜信息進行編碼;帶隙決定了能發生帶間躍遷的光子能量，帶隙的調諧可以使光譜信息編碼成光響應矢量。用可重構探測器陣列對光學圖像進行編碼除了光譜和偏振信息外，光強度的空間變化(光學圖像)也可以在光響應中編碼。為此，可重構光電探測器陣列作為圖像傳感器和人工神經網絡已用于超快機器視覺。圖像編碼過程直接捕獲空間特征，降低了傳輸帶寬要求。在編碼過程中，足夠大的信噪比是很重要的。這一觀察結果類似于編碼理論中的信道容量，其中容量隨著噪聲的減小而增加。除了降噪，在測量中引入冗余(m > n)可以緩解簡并問題。

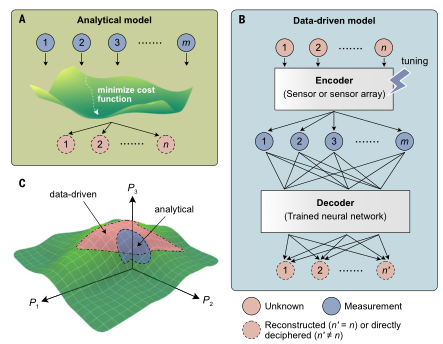

雖然光響應向量X本身可能包含關于W的某些特征的有價值的信息，但通常需要解碼器來破譯和重建原始物理信息，以完成傳感過程。作者重點討論了光學傳感中用于將Rm中的傳感器響應映射到Rn中的原始物理信息的兩類模型:分析型和數據驅動型。分析型模型需要對編碼器有全面的理解，而數據驅動型模型通常使用具有實驗光響應數據的神經網絡。此外，還存在其他不屬于上述兩種模型中的任何一種，但可以代表未來解碼光學信息的替代途徑的方法。例如，未經訓練的隨機初始化神經網絡已被證明在圖像生成和恢復方面是有效的，并且已使用卷積神經網絡之后的分析算法來解決逆問題。無論使用哪種模型，光響應向量的維數m由測量參數空間決定。用于表征光響應矢量的參數可以是不同的。

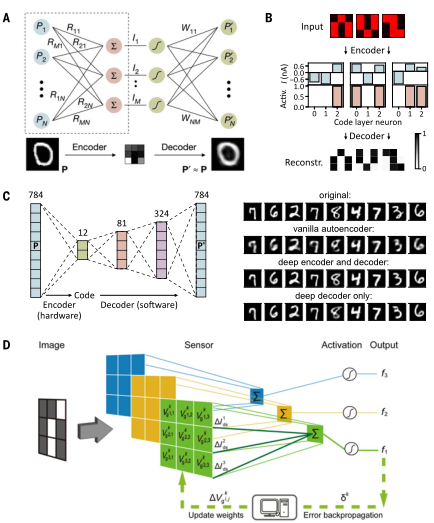

神經網絡在光學傳感中的作用接著討論了人工神經網絡在光學傳感器信息編碼和解碼中的潛在作用。自編碼器是一種特殊的神經網絡，由兩部分組成:一個編碼器將輸入數據壓縮到m < n維的瓶頸層，另一個解碼器在輸出處再現原始數據。這一概念不僅限于成像，也可以應用于其他光學傳感任務，如光譜測量。為了實現深度自編碼器，可以在編碼器和解碼器中添加額外的隱藏層，以加深網絡并增加其復雜性和性能。
圖 使用可重構傳感器陣列的機器視覺

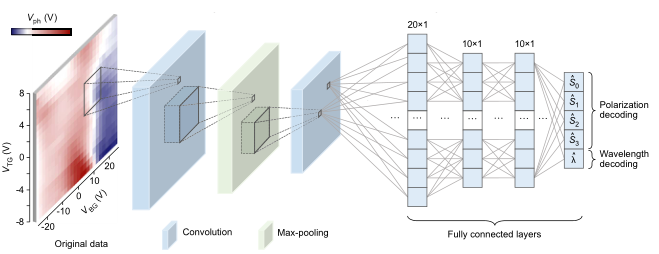

圖 深度神經網絡偏振和波長檢測
未來展望
深度光學傳感領域的新機遇l單個TDBG傳感器可以同時檢測中紅外波段未知光的波長、強度和偏振狀態。將這種能力擴展到其他波長范圍，并能夠檢測角動量等其他物理性質，將進一步增強這種傳感方案的能力。這將需要?jiǎng)?chuàng)新材料來演示超越中紅外的深度光學傳感。l可調諧BPVE是TDBG可重構傳感器概念的核心，是一種二階光學效應，將可重構線性和光響應和高階光響應結合使用，可以進一步增強深度光學傳感的能力和性能。l擴展功能復用的能力。一組可重構光電探測器可以實現基于人工神經網絡的圖像編碼和分類功能。具有更高分辨率和更多層次的可重構傳感器陣列構建將使深度神經網絡與增強的成像能力結合使用，以完成更具挑戰性的機器定位任務。同時編碼光譜和空間信息可能會導致新一代高通量高光譜成像系統。識別創新的傳感材料和機制可以執行各種不同任務的小型化傳感器是未來發展方向，其主要材料包括2D材料，如黑磷、過渡金屬二鹵屬化合物、moiré石墨烯和鈣鈦礦。范德華異質結構代表了具有強可調性的材料系統的不同光譜，可以與波長范圍從微波到紫外線的光相互作用。因此，層內和層間的光學躍遷以及非線性光學效應都可以通過電場重新配置，這為在寬波長范圍內實現深度光學傳感提供了充足的機會。此外，硅鍺和III-V量子阱等傳統薄膜半導體也表現出電場下的可調諧性，這使得基于高度成熟的半導體平臺構建可重構傳感器成為可能。在傳感器附近或傳感器內部開發集成記憶單元的信息處理方案可能至關重要。預計由2D材料、鈣鈦礦和其他薄膜半導體制成的可重構傳感器與用于數據處理的硅電子器件的混合集成可能為新一代深度傳感技術鋪平道路。光學計算是另一種有前途的高通量信息處理途徑，它有利于編碼器和解碼器，使編碼器設計具有更高的自由度。基于光學深度神經網絡的計算機視覺和語言處理等功能已經得到了驗證。利用機器學習的最新發展具有可重構傳感器的深度光學傳感方案的開發為測試和開發機器學習的最新發展提供了一個獨特的機會。生成對抗網絡(GAN)可以應用于提高深度傳感性能，減少所需的測量。長短期存儲器(LSTM)，它可以與可重構光學傳感器一起使用，以檢測計算機視覺和化學反應中的超快事件。建立編碼的數學準則信息編碼中的一個挑戰是最小化所需要的字符數，并確定最優的編碼策略。如果可以在不影響傳感性能的情況下執行更少的測量，那么不僅可以提高采集速度，而且還可以減少后續步驟中的數據處理要求。相比之下，通過選擇較大的m，可以引入冗余，從而降低光響應簡并的概率。因此，需要一套數學指導方針來彌合這兩個相互沖突的要求之間的差距。SHAOFAN YUAN, et al. Geometric deep optical sensing. 2023.DOI: 10.1126/science.ade1220https://www.science.org/doi/10.1126/science.ade1220
