在許多物理系統中，互易定律確保信號在系統中的傳播總是以對稱的方式發生。打破這種對稱性會導致非互易性，機械非互易性，或空間中兩點之間機械量的不對稱傳輸，對于開發能夠引導、阻尼和控制機械能的系統至關重要。要想實現對機械量表現出非互易性系統需要打破時間反轉對稱(動態系統)或材料變形對稱(靜態系統)。一個簡單的例子是通過將硅橡膠制造成魚骨結構的超材料來實現位移場的非互反傳輸。
然而，機械非互易性的實現仍存在以下問題：
1、機械非互易性的實現限制了非互易系統的實際應用
迄今為止，機械非互易性主要是通過主動機器人或超材料框架的復雜設計來實現的。即使是最先進的系統仍然依賴互反材料的成型和連接，這限制了這種系統的設計自由和實際應用。
2、機械非互易性的實現十分重要
非互易性在光學、聲學、量子系統和力學等系統中被廣泛研究，非互易系統具有引導、抑制和控制機械信號和能量的潛力，具有十分重要的研究意義。
有鑒于此，日本理研研究所Yasuhiro Ishida等人報道了一種均勻的復合水凝膠，由于嵌入納米填料的方向依賴屈曲，顯示出實質性的力學不互易性。該材料在單向剪切時的彈性模量比反方向剪切時高60倍以上。因此，它可以將對稱振動轉換為不對稱振動，適用于質量傳輸和能量收集。此外，它在局部相互作用時表現出不對稱的變形，這種變形可以引起各種物體的定向運動，包括宏觀物體，甚至是小型生物。這種材料可以促進非互易系統的發展，如能量轉換和生物操縱等實際應用。
技術方案：
1、制備了對剪切力具有不對稱響應的非互反凝膠
作者開發了一種復合水凝膠，表現出較大和較小剪切變形的方向分別被稱為較軟和較硬的方向
2、分析了氧化石墨烯方向依賴屈曲引起的不對稱剪切響應
作者定量分析了剪切的不對稱響應，且通過多種表征證明了這種不對稱響應源于納米填料的方向依賴屈曲。
3、展示了非互易系統引導質量傳遞和定向旋轉的機械能
作者通過NR凝膠的振動剪切變形實現了非互易機械系統定向引導機械能展示了水滴傳輸實驗和機械能轉換裝置。
4、實現了NR凝膠操縱物體和生物的方向移動
作者基于NR凝膠的局部變形時的行為， 發現NR凝膠可以誘導與之相互作用的物體定向運動的潛力，證實了即使是微米大小的物體也會引起NR凝膠的不對稱變形。
技術優勢：
1、實現了實質性的力學不互異性
作者通過在結構中引入對稱性破缺，制備的復合水凝膠利用嵌入納米填料的方向依賴屈曲，導致整個系統對剪切力的不對稱響應，顯示出實質性的力學不互易性。
2、實現了將對稱振動轉化為不對稱振動
作者報道的水凝膠在單向剪切時的彈性模量比反方向剪切時高60倍以上。因此，可以將對稱振動轉換為適用于質量傳輸和能量收集的不對稱振動。
3、展示了NR凝膠的非互易系統應用
作者解析了NR凝膠的整體不對稱變形和局部變形，展示了與之相關的水滴傳輸、機械能轉換裝置以及NR凝膠操作微小型生物等。
對剪切力具有不對稱響應的非互反凝膠
作者開發了一種由聚丙烯酰胺網絡作為基質和氧化石墨烯(GO)納米片作為納米填料組成的復合水凝膠，其中納米片以傾斜的方式單向定向。之所以選擇氧化石墨烯納米片，是因?yàn)橛捎谄鋯卧雍穸?，它們在受到平面?nèi)壓縮時很容易彎曲。水凝膠向左剪切時的位移幾乎是向右剪切時的10倍。力-位移關系也描述了水凝膠的高度不對稱響應，這是力學非互易性的有力證據。即使在單點施加剪切力時，水凝膠也表現出類似的不對稱行為。這種水凝膠被稱為非互反(NR)凝膠，表現出較大和較小剪切變形的方向分別被稱為較軟和較硬的方向

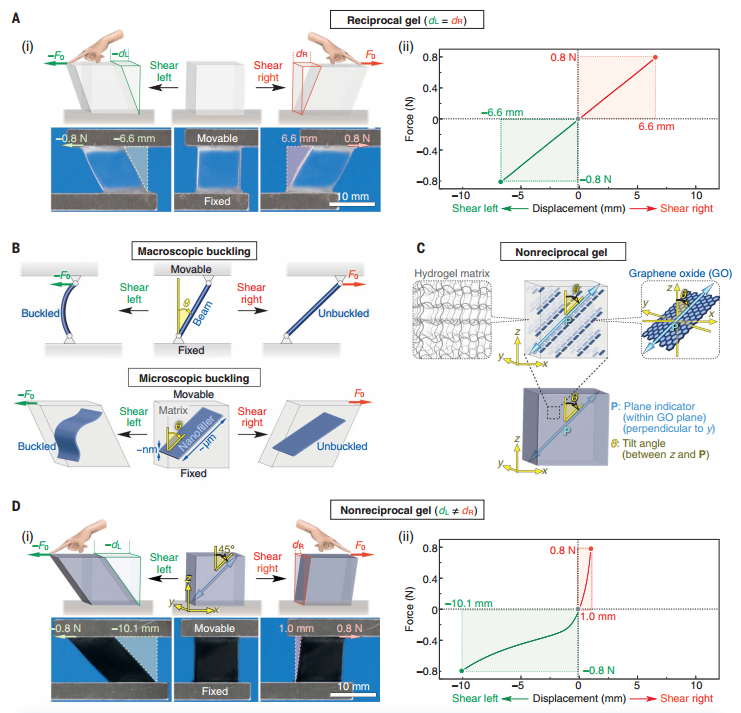

圖 對剪切力具有不對稱響應的非互反凝膠的設計和性質
氧化石墨烯方向依賴屈曲引起的不對稱剪切響應
為了更定量地分析剪切的不對稱響應，在±20%的應變范圍內測量了NR凝膠的應力-應變關系。結果表明左剪應變?yōu)?20%時的彈性模量(EL)與右剪應變?yōu)?20%時的彈性模量(ER)差異極大。通過研究NR凝膠沿y軸的透光率來監測氧化石墨烯納米片在剪切變形過程中的排列變化，以分析不對稱響應的來源。通過透光率、SAXS、應力-應變曲線、SEM等多種表征結果表明，這種不對稱響應源于納米填料的方向依賴屈曲。

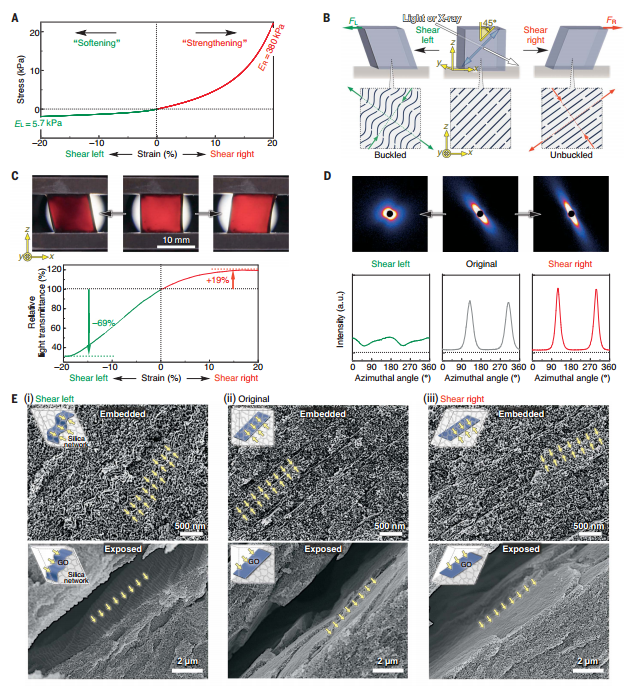

圖 氧化石墨烯納米片在NR凝膠中的方向依賴屈曲導致剪切力不對稱響應
引導質量傳遞和定向旋轉的機械能
非互易機械系統有望以定向的方式引導機械能。在本工作中這種轉換是通過NR凝膠的振動剪切變形實現的，這種變形在頻率、振幅和峰值形狀方面都是高度不對稱的。利用不對稱振動，實現了物質的有效矢量傳輸，基于此，作者展示了水滴傳輸實驗。作為一種均勻的材料，凝膠的一個優點是其良好的可設計性——它可以被制造成任何形狀或大小的碎片，并且這些碎片可以根據需要組裝。利用這一點，通過組裝六個扇形NR凝膠片開發了一種設備，可以將振動噪聲轉換為設備車輪的旋轉運動。旋轉裝置相當穩定，能耐受外界機械干擾，方向可控。

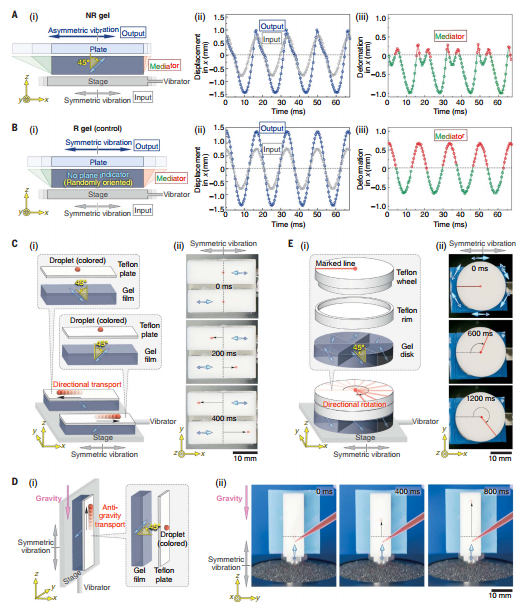

圖 NR凝膠將對稱振動轉化為非對稱振動及在定向質量傳遞和旋轉中應用
操縱物體和生物的方向移動
除了整個凝膠的整體變形外，NR凝膠的另一個顯著特征是其局部變形時的行為。例如，當平行于y軸鋪設的直徑為2mm的金屬圓筒被垂直推到NR凝膠表面時，它顯示出高度不對稱的變形。這種變形可以歸因于屈曲只發生在左側。NR凝膠的不對稱變形與基于有限元分析的理論預測一致。這一理論研究還表明彈性應變的高度不對稱分布:較軟的一側比較硬的一側顯示出更高的應變。由于這種不對稱變形， NR凝膠獲得了誘導與之相互作用的物體定向運動的潛力。作者證實了即使是微米大小的物體也會引起NR凝膠的不對稱變形。

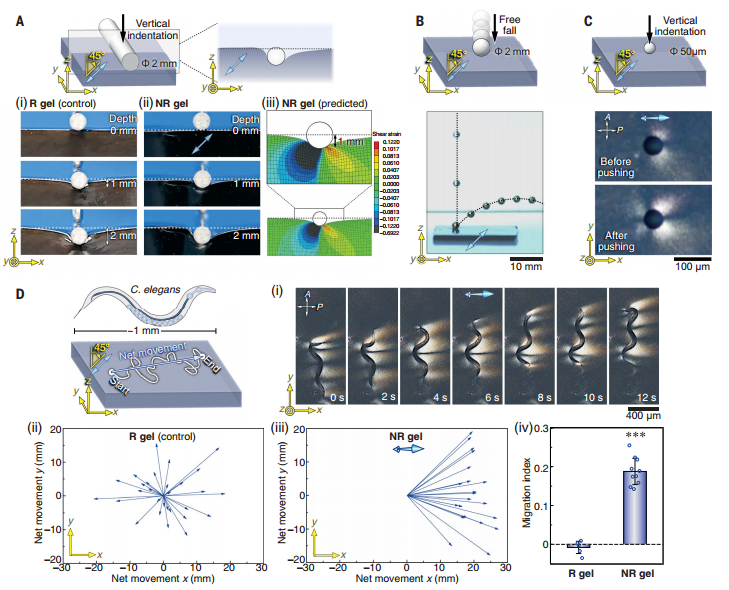

圖 NR凝膠局部壓縮不對稱變形及其在各種物體定向運動中的應用
總之，作者已經開發了一種均勻的材料，它顯示出機械非互易性，并對各種類型的力表現出不對稱變形。這種材料可以誘導大范圍物體的定向傳輸，從宏觀物體到小型生物，在力學、能源和生物學等各個領域都有潛在的應用。這種材料還可以拓寬當前超材料系統的范圍，并激發更多現有互反材料無法實現的有趣設計。原則上，非互易材料的設計也適用于除水凝膠以外的各種彈性體。該材料可能會為非互易機械系統的實際應用鋪平道路，并激發非互易材料在其他物理系統中的發展，如光學和聲學。
參考文獻：

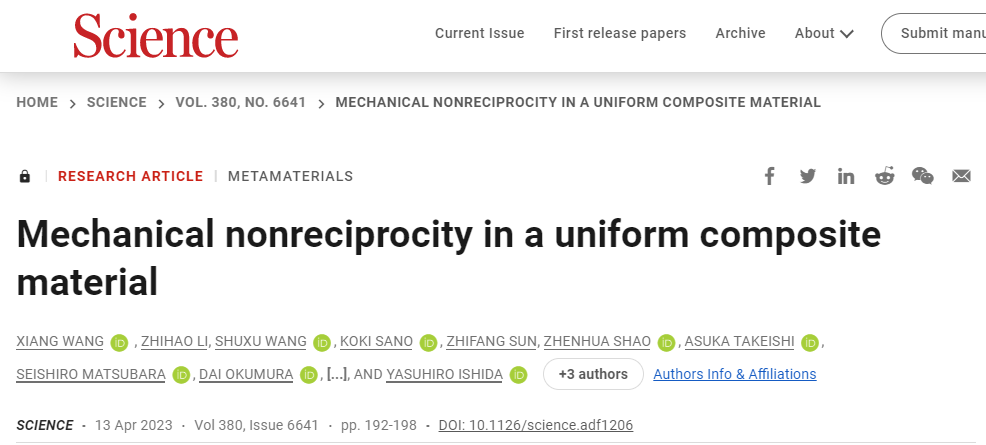

XIANG WANG, et al. Mechanical nonreciprocity in a uniform composite material. Science, 2023,380(6641): 192-198
DOI: 10.1126/science.adf1206
https://www.science.org/doi/10.1126/science.adf1206
