研究亮點
提出了一種有效的CO2活化電子誘導調控機制。
單原子Feσ+ 位點與CO2分子一個C原子和一個O原子結合，單原子Teσ+ 位點穩定CO2的另一個O原子。
鄰近的Teσ+ 作為電子供體調節Feσ+ 位點的電子結構。
Fe-Te雙原子位點催化劑對電催化CO2還原反應表現出優異的催化活性、選擇性和穩定性。
研究背景
電化學還原CO2（CO2RR）合成碳?xì)浠衔锸墙鉀Q環境和能源問題的有效方法之一，但CO2分子中的C=O鍵 (806 kJ﹒mol-1)非常穩定，反應中間體與催化劑的結合作用相對較弱。目前，F(xiàn)e 基單原子催化劑由于具有較低的過電位，是一種潛在的催化劑。然而，CO2的活化涉及兩個不同的原子（C和O），單一的位點很難同時滿足C和O原子的結合。因此，合理設計雙原子位點（DASs）催化劑來調控CO2分子的活化方式是一種很有吸引力的策略，可以利用相鄰不同原子間的協同作用來激活C=O。自然界中有許多雙金屬酶，如一氧化碳脫氫酶（Fe-Mo或Fe-Ni）、細胞色素c氧化酶（Fe-Cu），利用雙金屬酶協同催化特性激發我們?cè)O(shè)計和人工合成DASs催化劑。然而，其設計和人工合成存在一定挑戰，其合成過程難以精確控制。更具有挑戰性的是如何從原子精度上清晰地分析DASs的結構，系統地揭示DASs性能提升的本質和反應機理。
本文工作
鑒于此，中國石油大學（華東）潘原副教授、安徽大學柳守杰副教授、清華大學肖海副教授、陳晨教授在Cell Press細胞出版社旗下期刊Chem Catalysis上發表了一篇“Electron Induction of Atomically Dispersed Fe Sites by Adjacent Te Atoms Promotes CO2 Activation in Electroreduction”研究論文。在這項工作中，作者提出了鄰近Te原子對單原子Fe位點的“電子誘導調控機制”的新概念，采用封裝-吸附-熱解（EAP）策略，將Fe-Te DASs錨定在N摻雜碳框架（NCFs）中，構建了具有穩定、獨特的N3Fe-TeC3配位結構的Fe–Te雙原子催化劑用于協同催化CO2還原。研究發現催化劑中低價單原子Feσ+位點與CO2分子的一個C原子和一個O原子結合，鄰近的單原子Teσ+位點作為電子供體調節Feσ+位點的電子結構，穩定CO2分子中另外一個O原子，F(xiàn)e-Te雙原子位點協同促進CO2分子的吸附和高效活化，并在較寬的電位范圍內表現出90%以上的CO選擇性和良好的穩定性。這項工作提出了一種新穎的分子活化調控思路，對于設計和開發高效的CO2還原催化劑具有重要的意義。

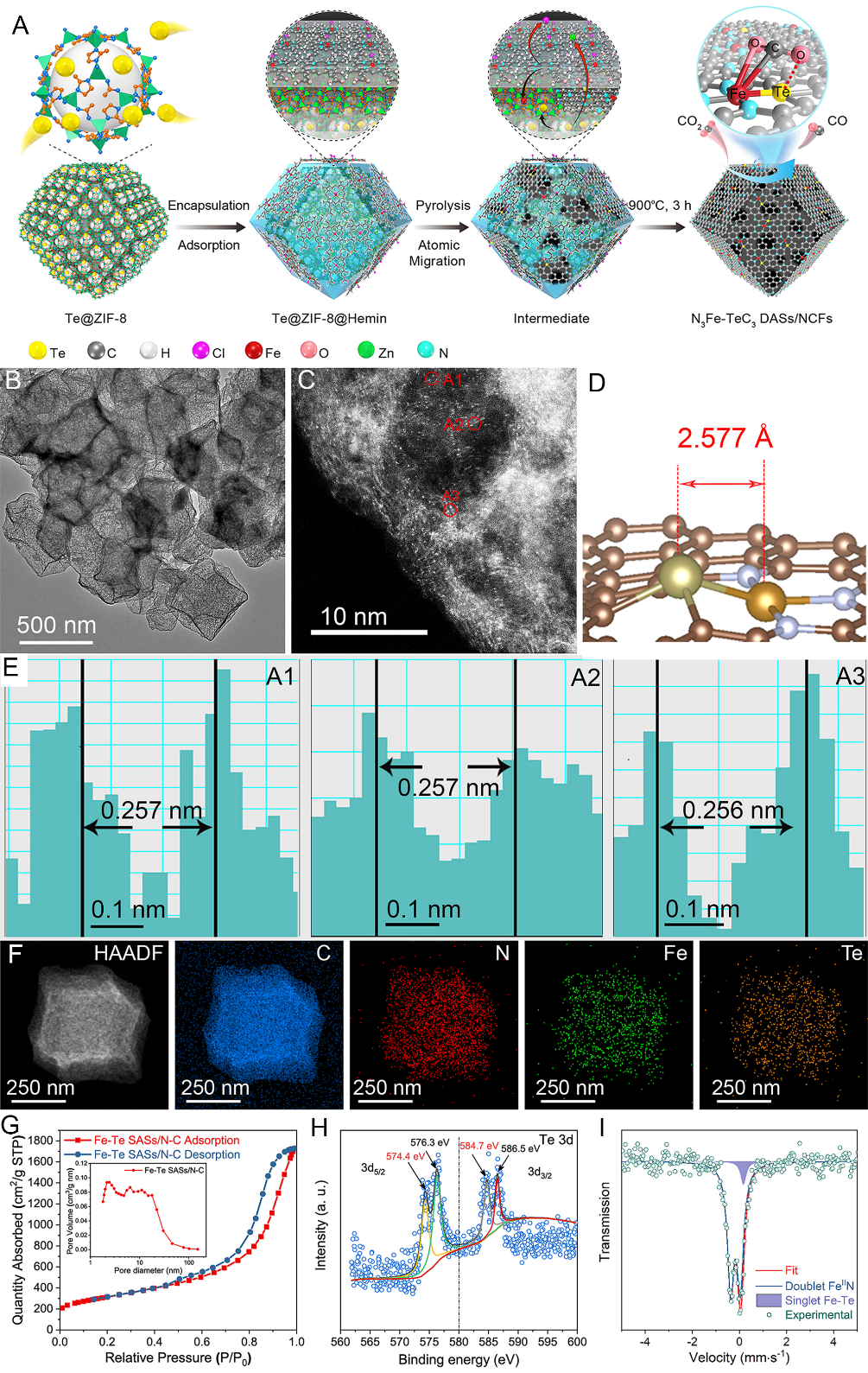

圖1 催化劑的合成示意圖與形貌表征。（A）合成示意圖；（B）TEM；（C）AC-HAADF-STEM；（D）模型結構中Fe-Te原子距離；（E）強度分布；（F）HAADF-STEM-EDS mapping；（G）N2吸附脫附圖；（H）Te 3d XPS；（I）Fe穆斯堡爾譜。

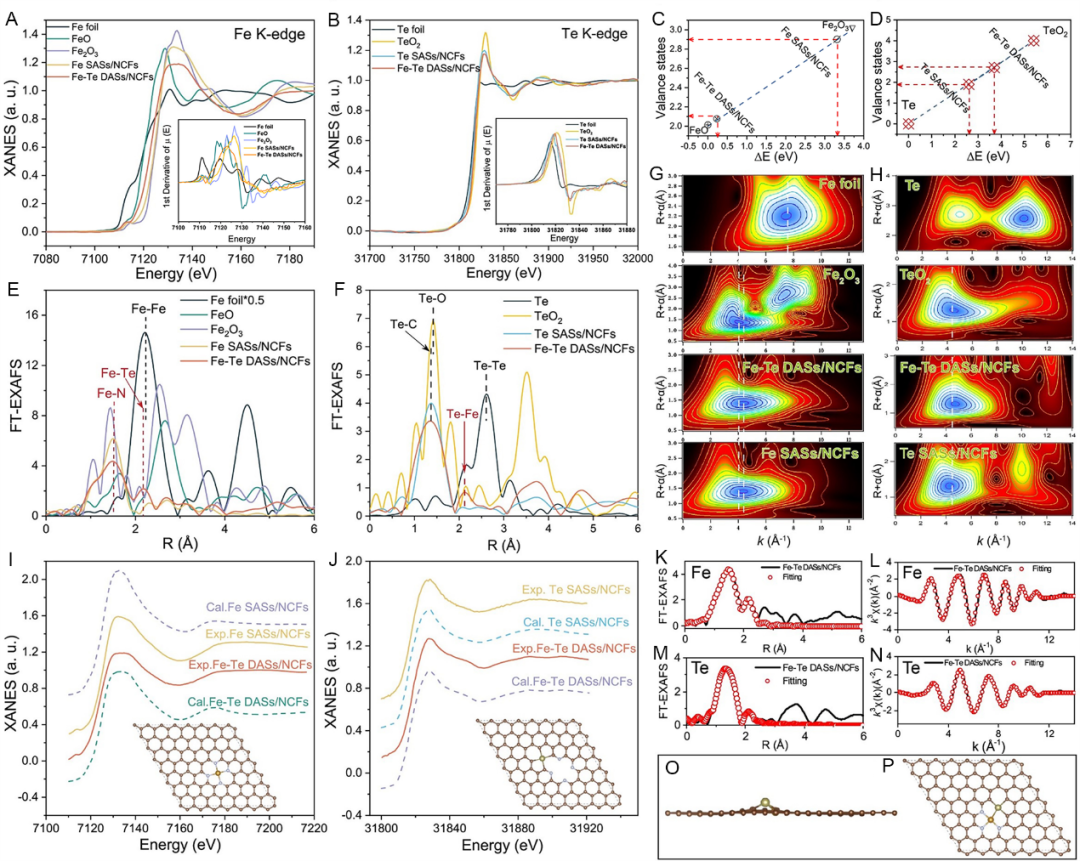

圖2 Fe-Te DASs/NCFs的結構表征。（A，B）Fe, Te的K邊XANES光譜（插圖為一階導數曲線）；（C，D）Fe，Te的氧化態擬合；（E，F(xiàn)）Fe，Te在R空間的k3加權FT-EXAFS光譜；（G，H）小波變換圖；（I，J）理論XANES譜圖與實驗測得的K邊XANES譜圖對比（插圖為Fe SASs/NCFs 和 Te SASs/NCFs的結構模型）；（K-N）R空間和k空間的EXAFS擬合譜圖；（O，P）Fe-Te DASs/ NCFs催化劑結構模型的側視圖和俯視圖。作者采用AC-HAADF-STEM、XANES、EXAFS、EPR、UPS、XPS、Fe穆斯堡爾譜等表征手段系統解析了催化劑中Fe、Te的電子結構和配位環境，證明了所制備的催化劑中存在N3Fe–TeC3雙原子位點配位結構。

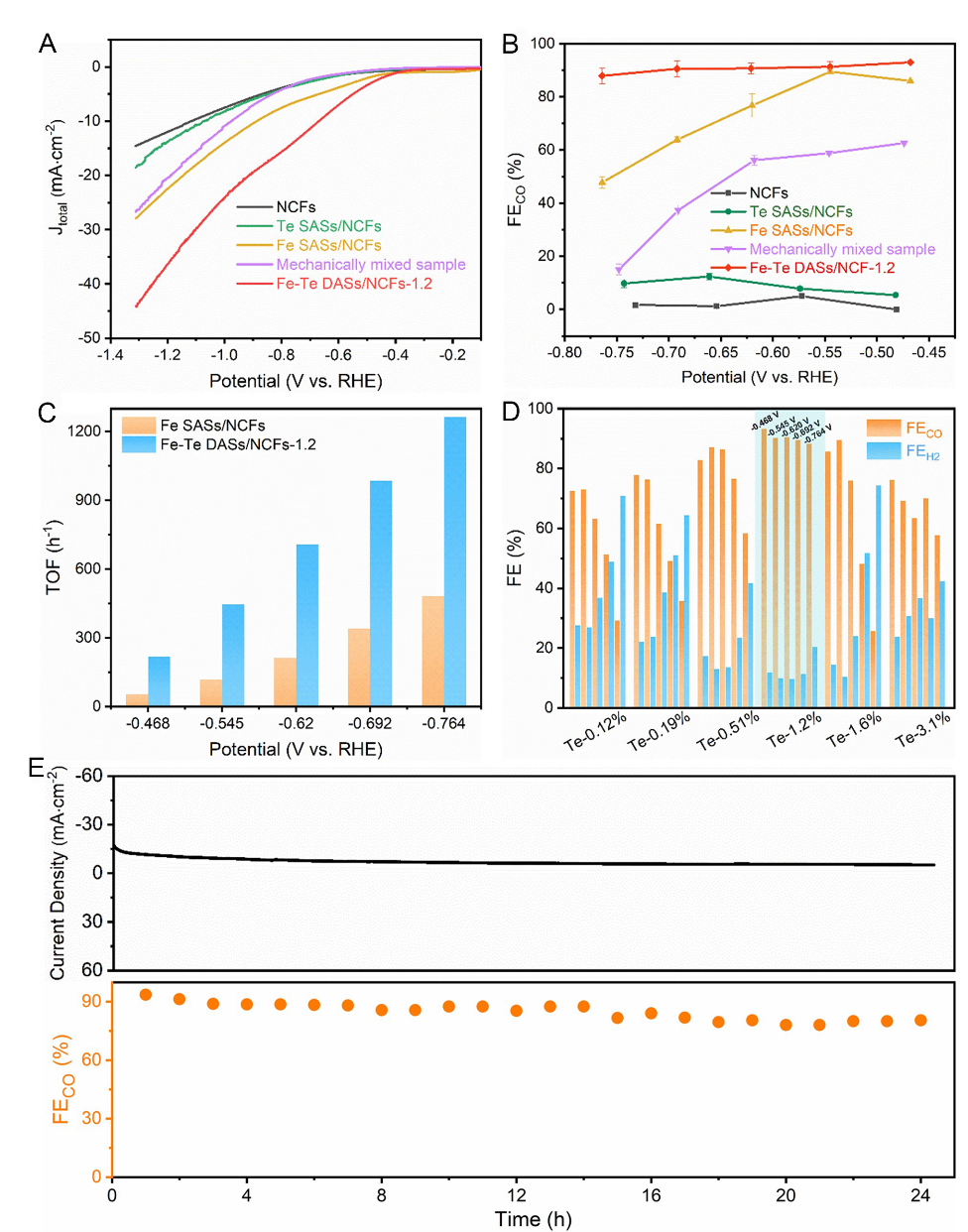

圖3 電催化CO2RR性能測試。（A）CO2飽和的0.2 M NaHCO3溶液中的LSV曲線；（B）不同電位下的FECO；（C）不同電位下Fe SASs/NCFs和Fe-Te DASs/NCFs-1.2的TOFs；（D）不同電位下不同Te含量的FECO和FEH2；（E）Fe-Te DASs/NCFs-1.2的穩定性測試。得益于鄰近Te原子的電子調控作用，F(xiàn)e-Te DASs/NCFs催化劑表現出優異的CO2RR性能，在?1.2 V時電流密度為36 mA·cm-2，在-0.468 V時FECO高達93%，并且具有良好的穩定性。在較寬的電位范圍（-0.468~-0.692 V）內，選擇性可保持在90%以上。在-0.62 V連續電解24 h后，電流密度和FECO基本保持不變，結構表征證明，F(xiàn)e和Te雙原子仍然高度分散在NCFs中，沒有明顯的聚集，這表明Fe-Te DASs/NCFs催化劑在CO2RR過程中結構穩定。

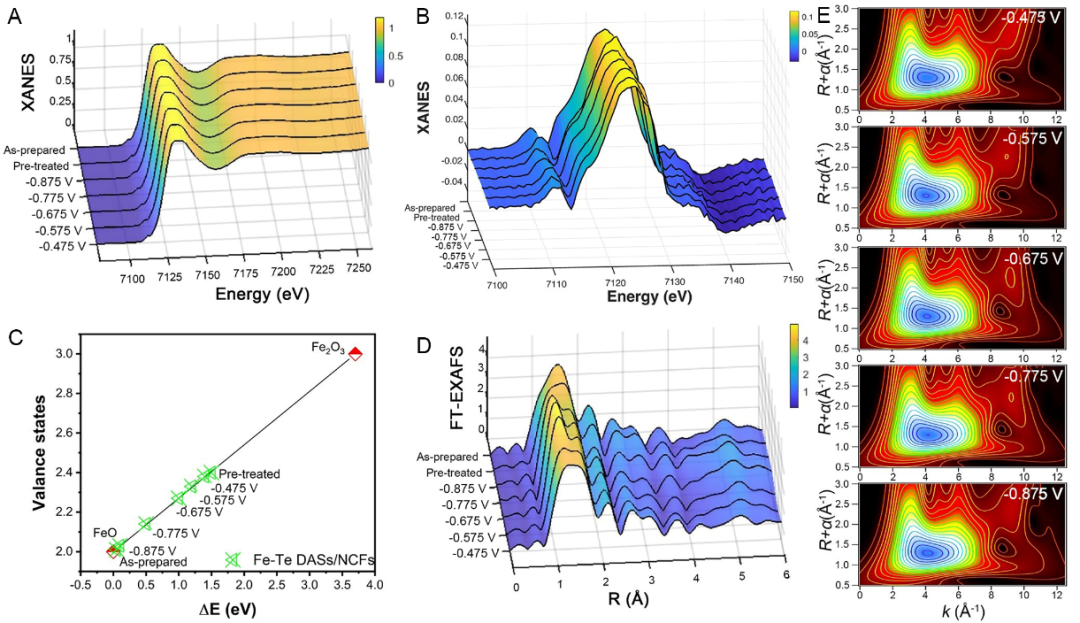

圖4 原位XAS測試分析催化機理。（A）原位XANES光譜；（B）一階Δμ-XANES光譜；（C）價態擬合；（D，E）不同電位下Fe K邊EXAFS和小波變換圖。

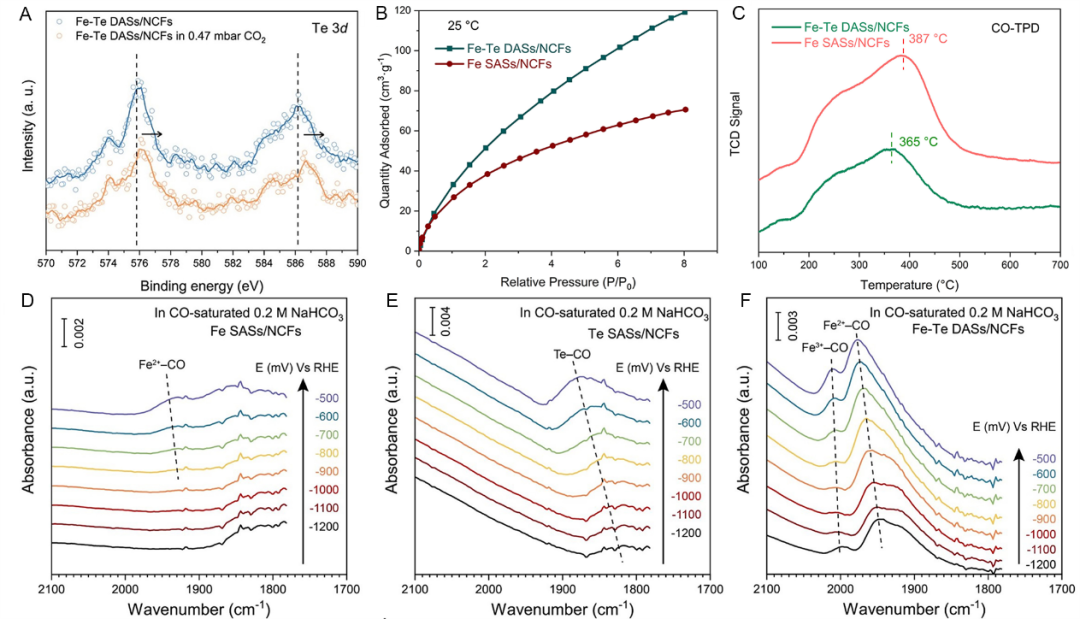

圖5（A）Te 3d的NAP-XPS，（B）CO2吸附等溫線；（C）CO-TPD；（D）在不同過電位下Fe SASs/NCFs, Te SASs/NCFs 和 Fe–Te DASs/NCFs的原位ATR-SEIRAS譜圖。為了深入研究CO2電還原與N3Fe-TeC3 DASs的構效關系，作者采用原位XAS技術分析Fe-Te DASs/NCFs催化劑在CO2RR還原過程中的電子結構和配位環境。在CO2飽和溶液中，F(xiàn)e的價態增加，這歸因于CO2在Fe-N位點上的吸附，F(xiàn)e與CO2的一個C原子和一個O原子配位，導致電子離域，形成活化CO2。隨著陰極電位的增加，Fe-O鍵減弱，Fe-C配位增強，與質子偶聯形成*COOH，電子云向Fe偏斜，F(xiàn)e的價態略有下降。在不同電勢下，F(xiàn)e-C/O的配位數發生變化，在-0.675 V和-0.775 V時達到最大值。NAP-XPS測試表明在CO2RR還原過程中Te的價態提高，Te位點與CO2分子之間存在較強的相互作用。結合原位XAS分析，CO2中Te原子可能與O原子配位。CO2-TPD分析表明，Fe-Te DASs/NCFs具有更好的CO2吸附和CO解吸性能。利用原位ATR-SEIRAS中進一步研究了反應機理，隨著反應進行，F(xiàn)e–Te DASs/NCFs檢測到Fe2+和Fe3+位點上CO吸附峰，同時Te SASs/ NCFs在相同的電位范圍內(-1200 ~ -500 mV vs. RHE)表現出較強的CO吸附，F(xiàn)e SASs/ NCFs對CO無明顯吸附。通過原位ATR-SEIRAS證明了Fe-Te DASs/NCFs促進HCO3-還原為CO，Te的摻雜有利于穩定CO的吸附，從而使Fe-Te DASs/NCFs 表現出較高的CO選擇性。

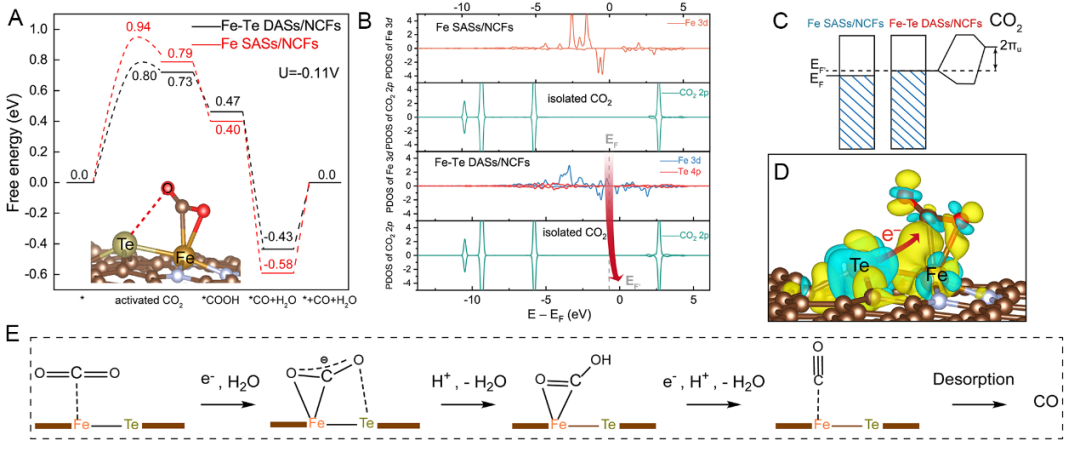

圖6 DFT理論計算。（A）U = -0.11 V 電勢下Fe SASs/NCFs和 Fe–Te DASs/NCFs的自由能圖；（B，C）DOS圖；（D）電荷密度差圖；（E）CO2RR反應路徑結構圖。最后，作者構建了FeN3-TeC3雙原子位點的模型，通過DFT計算，進一步揭示催化機理。N3Fe-TeC3 DASs通過加速CO2RR動力學過程，促進CO2分子的活化。Te原子作為電子供體，提高了費米能級，加強了CO2分子2πu軌道的相互作用，使CO2分子更容易彎曲形成反應中間體，促進Fe位點與CO2分子的相互作用，從而降低了活化勢壘，提高了CO2RR性能。
結論與展望
綜上，作者提出了鄰近Te原子對單原子Fe位點的 “電子誘導調控機制”的新概念，構建了Fe-Te DASs/NCFs 催化劑協同催化CO2還原。研究發現，鄰近的Teδ+作為電子供體，調節Feδ+的電子結構，促進CO2的吸附和活化。Fe-Te DASs/NCFs 催化劑在較寬的電勢范圍（–0.468?–0.692 V）內顯示出了高CO2-CO轉化率（> 90％）。這項工作不僅發現了一種有效的促進CO2活化的電子誘導調控機制，而且為設計合成高價值碳合物的串聯催化劑提供重要參考價值。https://www.cell.com/chem-catalysis/fulltext/S2667-1093(23)00125-210.1016/j.checat.2023.100610
