選擇性離子傳輸膜是清潔能源技術的關鍵組成部分，包括大規模、節能的分離和純化過程，當然還有各種電化學設備，如 CO2 電解槽和水電解槽、H2/O2 燃料電池、氧化還原電池、離子捕獲電滲析等。在所有這些成熟和新興的電化學系統中，膜分離器在兩個半電池中傳輸離子并隔離電化學反應，它們的功效取決于膜分離器執行快速和選擇性離子傳輸?shù)哪芰?/span>。離子在亞納米尺度下通過膜的傳輸取決于整體能量勢壘，這是由自由體積空隙內的納米限制和孔離子相互作用決定的。因此，構建具有低能壘的離子通道對于在電化學過程中開發高性能膜勢在必行。
然而，離子傳輸膜的發展仍以下問題：
1、設計高效、可擴展和低成本的選擇性離子傳輸膜仍具挑戰
設計高效、可擴展和低成本的選擇性離子傳輸膜，為低能量勢壘傳輸提供離子通道，仍然是一個挑戰。
2、現有離子傳輸膜選擇性不可控
傳統聚合物材料和碳?xì)浠衔锘垭娊赓|(zhì)通過微相分離形成離子導電區域。然而，這些區域定義不明確，水合作用后容易膨脹到幾納米，可能會促進離子擴散，但也會導致選擇性差。
3、新興離子傳輸膜存在老化、膨脹、選擇性差等問題
增加聚合物主鏈的剛性并減少聚合物鏈段的熱運動可實現快速離子傳輸?shù)牧己贸叽邕x擇性，但這些半剛性、非網絡 PIMs 可能會老化，并且在高含量的帶電功能下，會發生嚴重的膨脹，從而導致選擇性降低。
有鑒于此，中科大徐銅文教授/楊正金教授等人采用一種策略，允許離子在水中的擴散極限接近大面積，獨立，合成膜使用共價鍵合的聚合物框架與剛性限制離子通道。通過強大的微孔約束和離子與膜之間的多重相互作用，協同實現了近無摩擦的離子流動，例如，Na+擴散系數為1.18 × 10?9 m2 s-1，接近無限稀釋純水中的值，面積比膜阻力低至0.17 Ω cm2。作者在快速充電的水性有機氧化還原液流電池中展示了高效膜，在極高的電流密度(高達500 mA cm-2)下提供高能量效率和高容量利用率，并且還避免了交叉引起的容量衰減。這種膜設計概念可以廣泛應用于各種電化學裝置和精確分子分離的膜。
技術方案：
1、提出了選擇性聚合物膜設計思路并進行了驗證
作者報告了一個新的全剛性聚合物框架膜家族，其中包含限制良好的離子通道。該結構設計結合了選擇性離子傳輸和接近離子擴散極限。并通過制造共價三嗪框架 (CTF) 膜來舉例說明這一概念。
2、表征了CTF膜結構
作者通過有機溶膠-凝膠反應構建了CTF膜，證實了所得聚合物膜的高楊氏模量和極限拉伸強度以及微孔性和亞納米尺寸的孔徑分布。
3、探究了跨膜離子傳輸性能
作者通過計算表明離子傳輸?shù)年P(guān)鍵步驟分別涉及K+離子與磺酸根和醚/三嗪鍵的靜電相互作用和介電相互作用，并證明了陽離子與孔壁表面之間的二次相互作用和空間效應。
4、演示了水性液流電池應用
使用水性有機氧化還原液流電池說明了CTF材料用作選擇性離子傳輸膜的優點，CTF膜使堿性和pH中性AORFB能夠在極端電流密度下進行快速充電，同時具有高EE和高容量利用率。
技術優勢：
1、實現了膜內近似無摩擦的離子傳導
作者提出了剛性微孔通道內“離子配位”機制，并設計了一類新型的“微孔框架聚合物離子膜”，實現了膜內近似無摩擦的離子傳導和水系有機液流電池的快充。
2、實現了較低的吸水率下的高效離子傳遞
作者利用有機溶膠凝膠反應，制備了含疏水框架和親水側鏈的自支撐微孔框架離子膜，實現了膜吸水后保持疏水框架主體結構尺寸穩定，在較低的吸水率下能實現高效離子傳遞。
3、實現了水系有機液流電池快充，遠高于文獻報道
作者以微孔框架離子膜為隔膜組裝的水系有機液流電池，電阻僅為0.17 Ω·cm2，充放電電流密度可高達500 mAcm-2（當前文獻報道均普遍≤100 mAcm-2）。
選擇性聚合物膜設計思路
目標是部署形狀持久的聚合物框架，以對自由體積空隙應用剛性限制，此外，降低跨膜離子傳輸能壘的關鍵設計標準是利用孔壁和離子之間的相互作用來促進無摩擦離子傳輸。因此，作者報告了一個新的全剛性聚合物框架膜家族，其中包含限制良好的離子通道。該結構設計結合了 (1) 將微腔內吸收的水與疏水主鏈框架隔離，以促進穩健的亞納米限制下的選擇性離子傳輸；(2) 離子和孔壁之間的多重相互作用，以基于配位機制協同接近離子的擴散極限。通過制造共價三嗪框架 (CTF) 膜來舉例說明這一概念，該膜的通道尺寸以及通道化學性質都可以進行微調。發現這些聚合物骨架膜表現出超高的離子擴散率，但活性材料的滲透率也極低。以液流電池技術為例，CTF膜發揮了高效離子傳輸膜隔膜的功能，為液流電池提供了超快充電能力。

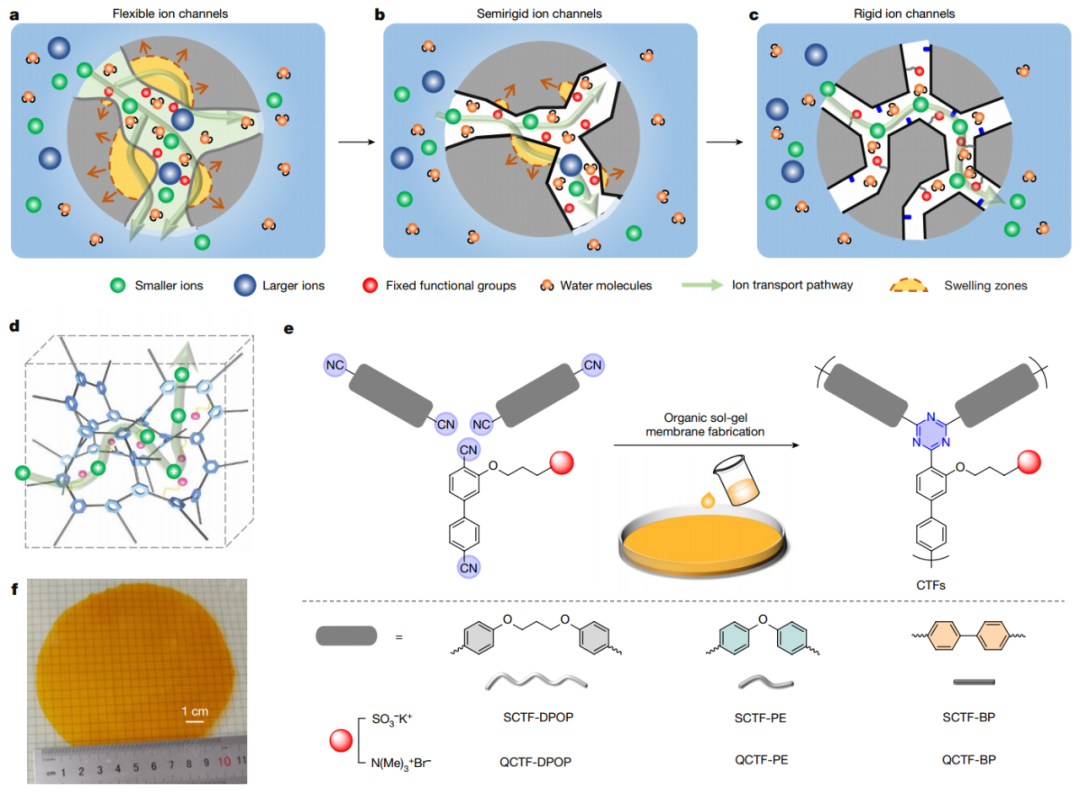

圖 具有不同離子通道的離子選擇性聚合物膜的示意圖
CTF膜表征
CTF膜由功能性芳香腈單體通過超強酸催化的有機溶膠-凝膠反應構建。通過拉伸測試測量了所得聚合物膜的機械性能，顯示SCTF聯苯（SCTF-BP）膜的楊氏模量和極限拉伸強度高達1.1?GPa和29MPa。CO2吸收證實了三維（3D）框架結構的可接近微孔性，正電子湮沒壽命譜證實了主要亞納米尺寸的孔徑分布，由剛性單體構建的SCTF-BP可以提供幾乎高出一個數量級的累積孔體積。CTF膜表現出異常高的離子電導率。

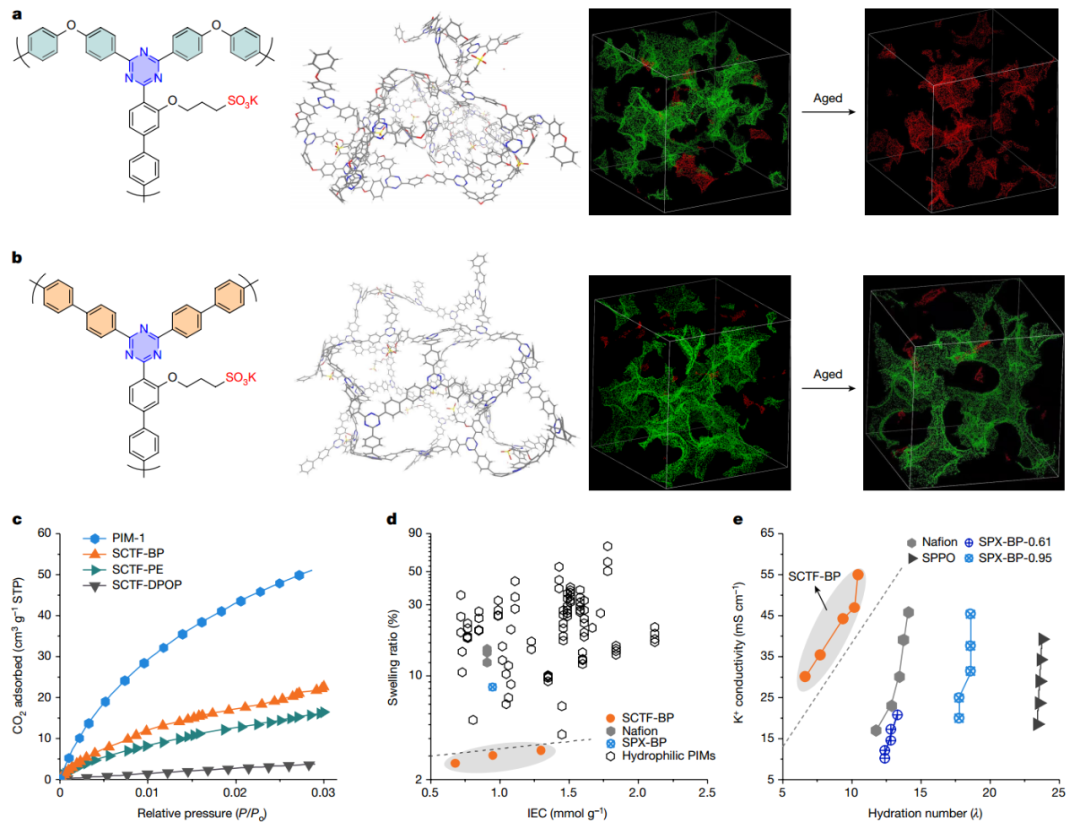

圖 帶負電荷的 CTF 膜 (SCTF) 的表征
離子傳輸性能
為了解釋這種異常高的離子電導率，對SCTF-BP聚合物主鏈上的K+傳輸路徑進行了優化，并基于已報道的計算方法生成了二維自由能景觀。結果表明離子傳輸?shù)年P(guān)鍵步驟分別涉及K+離子與磺酸根和醚/三嗪鍵的靜電相互作用和介電相互作用，并通過核磁共振研究進一步支持了該觀點。通過離子跨膜遷移率的測量，證明了陽離子與孔壁表面之間的二次相互作用和空間效應。

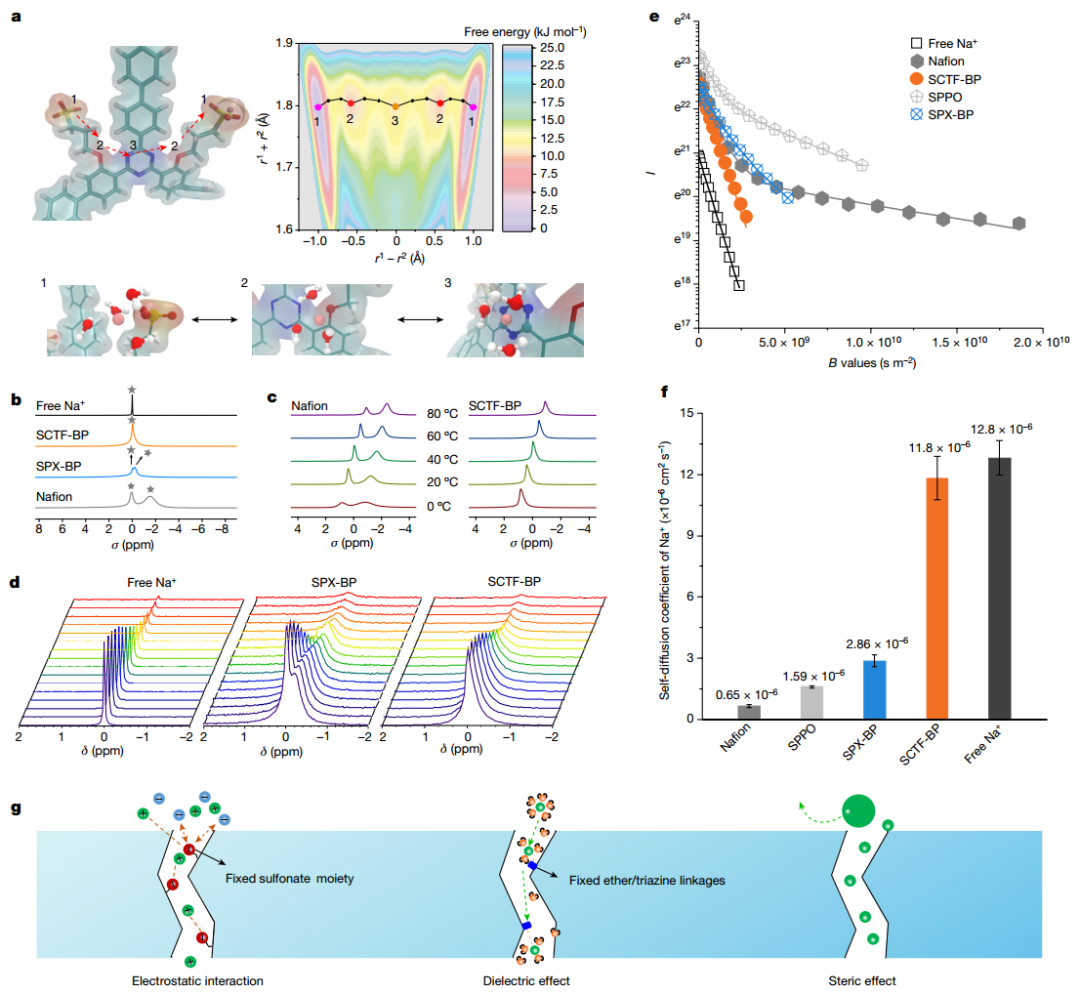

圖 跨 SCTF-BP 膜的離子傳輸
水性液流電池
使用水性有機氧化還原液流電池（AORFBs）說明了CTF材料用作選擇性離子傳輸膜的優點。為了評估SCTF-BP在堿性醌AORFB中作為膜分離器的性能，基于2,6-二氫萘醌/K4Fe(CN)6電解質組裝全流動電池，并與商業電池進行比較。電池以0.1M電解質濃度運行?基于SCTF-BP膜在120mA cm-2的電流密度下顯示出超過85%的容量利用率?，使用Nafion 117的電池甚至不能在相同的電流密度下運行/循環。SCTF-BP膜的這種低電阻使得電池能夠在從200到500mA?cm?2的極端電流密度下操作，證實了SCTF-BP膜對堿性醌AORFBs快速充電的潛力。此外，使用基于氮氧化物自由基/紫精的氧化還原化學將CTF膜的應用擴展到pH中性AORFB，CTF膜使堿性和pH中性AORFB能夠在極端電流密度下進行快速充電，同時具有高EE和高容量利用率。
圖 SCTF-BP膜可實現水性堿性醌液流電池的快速充電
總而言之，通過超強酸催化的有機溶膠-凝膠工藝從具有不同電荷官能團的芳腈單體制備的微孔 CTF 膜實現了一系列氧化還原化學的高性能 AORFB，這歸因于陽離子擴散的低能壘-封閉的微孔。考慮到有機反應和單體在共價有機框架構建中的各種選擇，這種設計策略可能具有廣泛的適用性，如CO2 還原。在此提出的概念將超快離子傳導膜的潛力擴展到無機微孔對應物（例如，沸石、碳納米管、石墨烯和 MXenes）之外，并提出了開發依賴二次相互作用進行精確分子分離的聚合物膜的機會。
參考文獻：

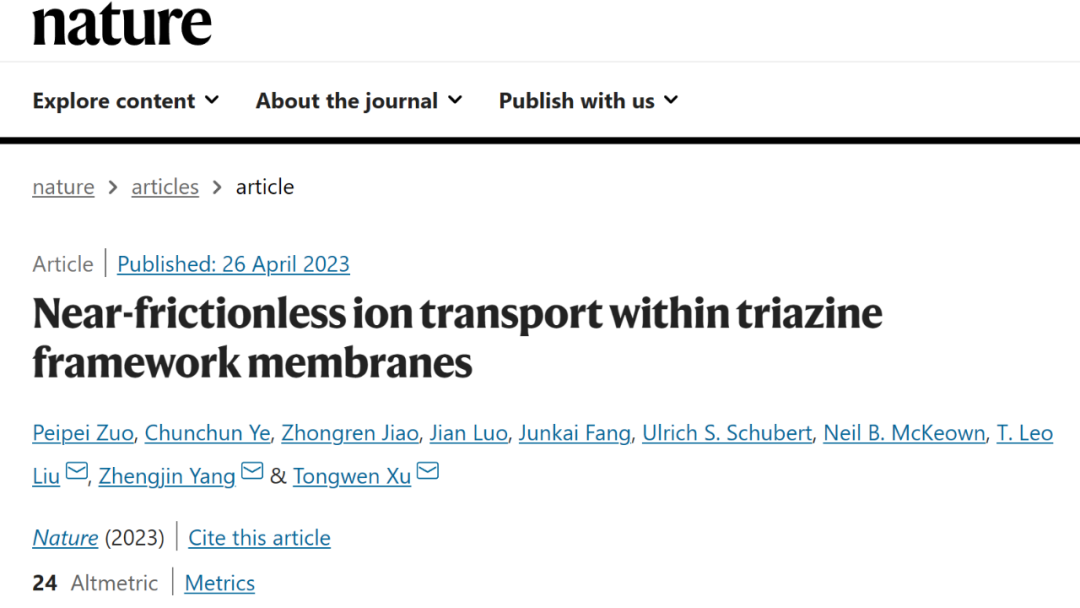

Zuo, P., Ye, C., Jiao, Z. et al. Near-frictionless ion transport within triazine framework membranes. Nature (2023). https://doi.org/10.1038/s41586-023-05888-x
