導讀
近日，浙江大學極端光學技術與儀器全國重點實驗室馬耀光研究員團隊在微型高性能光譜儀研究中取得了新進展。該團隊提出了一種具有皮米量級分辨率的微納光纖錐光譜儀，利用微納光纖錐結構的高階泄漏模式對輸入光譜編碼，并訓練了基于Transformer架構的MobileViT模型，快速、準確的對輸入光譜進行還原。經測試，光譜儀可以工作在450~1100 nm的波段范圍內，對輸入光的分辨率可達1 pm 數量級。該光譜儀以相對較低的制造難度與成本，在毫米級的空間尺度下實現了皮米級的波長分辨能力。相關研究成果于2023年5月8日，以“Microtaper leaky-mode spectrometer with picometer resolution”為題發表在《eLight》上。

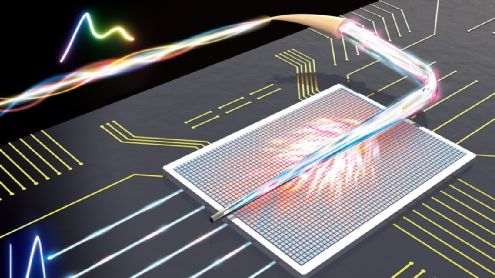

圖1 微納光纖泄漏模干涉光譜儀的示意圖
研究背景
自牛頓利用棱鏡觀察到色散現象以來，針對光譜技術的研究就在人類發展歷程中占據了重要地位。隨著光譜分辨率的提高與光譜理論的完善，光譜技術逐步從科學實驗領域擴展到了分析應用上，在生物傳感、環境監測、天文、醫療等領域都發揮著重要的作用。但是傳統光譜儀體積龐大、價格昂貴，因而在實際應用中較難推廣。對光譜的測量往往需要使用非常專業的設備或者在專業的檢測機構才能進行。
近年來，隨著微納技術的發展，微型光譜儀憑借其體積小、重量輕、操作便捷、結構簡單、價格低廉等特點，逐漸被人們所重視。但是，針對光譜儀的低成本、小體積、高性能等要求存在內在的制約關系：減小分光和探測元器件的尺寸將導致光譜儀的分辨率、靈敏度及動態檢測范圍顯著下降，同時有可能增加器件的制造難度與成本。如何利用計算光譜技術進行光譜編碼與解碼是打破這一內在限制的重要前提。
研究亮點
微納光纖（MNFs）是研究納米尺度光與物質相互作用的優秀平臺之一。利用其簡潔的幾何形貌、強光場約束等優點，研究人員利用自制的光纖拉錐機精確控制光纖錐尺寸，對其內部的傳導模式產生有效調控，如圖2(a)所示。
a）基于微光纖錐的光譜編碼結構
非絕熱近似下的陡變光纖錐可將輸入的少量低階模式快速轉變?yōu)榇罅扛唠A模式。產生的高階模式的數量和權重均為輸入光場頻率的函數。因而，隨著高階模式被光纖錐的漸變直徑逐步截止，光譜信息就會被編碼進泄漏光場形成的散斑圖案之中。多模光纖拉制的光纖錐內支持的傳導模式較多，再加上錐區模式耦合帶來的自由度，散斑結構非常復雜，波長的微小改變也會使得散斑有非常明顯的變化，從而可以在較小的尺寸內實現高分辨的光譜識別如圖2(b),(c)所示。

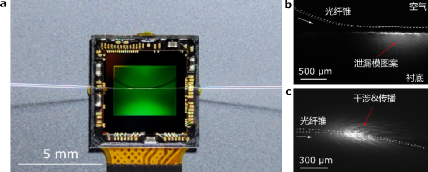

圖2光譜儀結構。(a)微型光譜儀圖片微納光纖錐區泄漏模圖案映射在襯底上的側視圖和俯視圖
1. 光纖纖芯直徑、光纖錐度、錐區長度、拉伸長度等結構參數對光線錐泄漏散斑具有重要的影響。輸入光在芯徑更大的光纖中，可以激發更多的模式，因此在后續的模式演化過程中可以產生更復雜的散斑，包含更多的光譜特征。圖3的仿真結果也驗證了這一點。

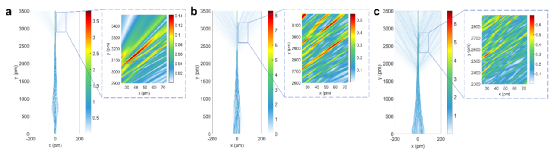

圖3 不同纖芯直徑拉制得到的光纖錐的散斑仿真。纖芯直徑分別為8.2 μm (b)62.5 μm (c)105 μm
2. 在微納光纖束腰直徑一致的情形下，錐區長度越短，錐區角度越大。如圖4所示，隨著錐區變短，散斑尺寸縮小。由Nyquist采樣定理可知，對于一定大小的探測器單元尺寸，系統可以采集的散斑精細結構的質量會隨散斑的縮小而變低，因而制約光譜儀的分辨精度。例如當錐長為750 μm 時，散斑尺寸僅為~2 μm 。

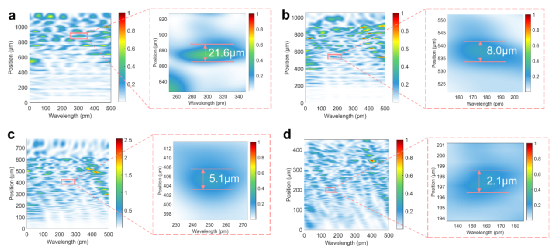

圖4 不同錐區長度的光纖錐散斑仿真。錐區長度分別為6000 μm (b)3000 μm (c)1500 μm (d)750 μm
3. 通過優化拉制光纖的纖芯直徑，拉制過程中的拉伸長度與錐區長度等參數，研究人員在300*600 μm 的小尺寸內，得到信息足夠豐富的散斑。散斑圖樣由互補金屬氧化物半導體（CMOS）傳感器（CIS）直接獲取，如圖2a所示。利用自制的微納光纖拉錐平臺和轉移平臺，研究團隊可以高效率、高精度地制備所需要的微納光纖，并且將其與CIS探測器進行一體化集成。使得最終的樣品在保證高集成度的同時，具有良好的穩定性與重復性。并且，制備的光譜儀核心元件的成本不到15美元。
b）基于深度學習的高精確度光譜復原
研究人員發現重構型光譜儀的算法選擇對重構結果也有較大影響，為了可以實現快速、低功耗的光譜重構，我們采用基于Transformer架構的MobileViT模型進行了訓練，用于最終的圖像分類與光譜重構。最終，光譜儀準確地恢復了450-1100 nm光譜范圍內的被測光譜信息，平均峰值信噪比(PSNR)為46.7 dB。圖5(a)展示了重建的窄帶光(彩色實線)和商用光柵光譜儀的地真光譜(黑色虛線，Ocean Optics, LEDPRO-50)數據之間很高的一致性。單色光的中心波長誤差約為0.0223%。線寬誤差約為7.37%。并且，光譜儀在圖5(b),(c)所示的性能極限測試中也展示出很好的表現：在工作帶寬的測試中，可以準確恢復半高全寬為90 nm的光譜。在對于分辨極限的測試中，可以準確還原間隔1.53 pm的雙峰信號。

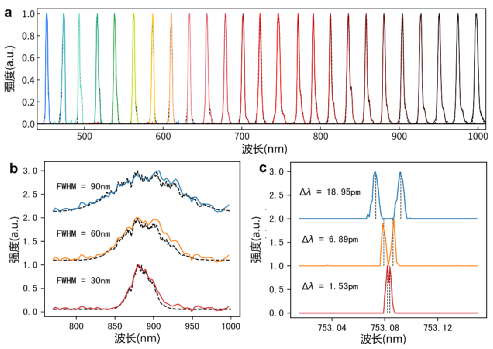

圖5光譜儀性能表征。(a)450-1100 nm波長范圍內光譜恢復(b)連續光譜的恢復(c)窄雙峰的恢復
c）高精度的高光譜探測能力
因?yàn)槲⒓{光纖尺寸小、光束縛能力強的特點，可以在一個傳感器上集成多個微納光纖錐，實現高光譜成像功能。圖6(a)展示了在CIS上集成20個光纖錐的樣品。結合機械掃描的采樣方式，可以對例如圖6(b)中的圖像，進行高光譜采集。如圖6(c),(d)所示，采得的光譜信息具有很好的準確度和色彩還原度。

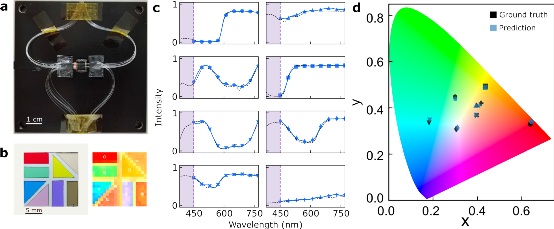

圖6 光譜儀高光譜表征。(a)20通道高光譜成像儀彩色貼片圖及高光譜復原結果b中各個色塊的光譜還原圖b中不同色塊的CIE 1931色彩空間坐標
總結與展望
該團隊利用輕量級Transformer架構的神經網絡模型，對微納光纖錐區泄漏模的干涉散斑進行優化與采集，簡潔地實現了基于微納光纖錐的光譜信息編解碼架構，進而構建出一種尺寸在亞毫米量級，分辨率在皮米量級的低成本、高性能微型光纖錐光譜儀。此外利用自制的微納光纖拉錐平臺和轉移平臺，研究團隊可以高效率、高精度地制備所需要的微納光纖，并且將其與CIS探測器進行一體化集成。通過在CIS上集成多個微納光纖錐，在保證高集成度和穩定性的同時，實現高光譜成像的功能。并且，制備的光譜儀核心元件的成本不到15美元。
目前，光譜儀的工作范圍受限于CMOS的響應范圍200-1100 nm與可用的訓練輸入光譜范圍450~1200 nm的交集。未來，可以將相同的原理拓展到不同的材料體系之中，將工作范圍進一步擴展到紫外或中長波紅外頻段。另外，如果在標定過程中進一步考慮偏振態的影響，研究人員將能同時獲得未知光的光譜和偏振態。論文所提出的光譜儀可應用于食品檢驗、藥物鑒定、個性化健康診斷等領域，且成本低廉。
本研究得到了國家自然科學基金優青項目和浙江省自然科學基金杰青項目的資助。研究成果以“Microtaper leaky-mode spectrometer with picometer resolution”為題發表在卓越計劃高起點新刊eLight上。論文第一作者為浙江大學光電科學與工程學院碩士生岑青青和博士生片思杰。通訊作者為浙江大學光電科學與工程學院、極端光學技術與儀器全國重點實驗室、杭州國際科創中心、浙江大學嘉興研究院智能光電創新中心馬耀光研究員，碩士生劉鑫航、唐雨薇、何欣瑩也為論文工作做出了重要貢獻。
參考文獻
Cen. Q., Pian. S., Liu. X. et al. Microtaper leaky-mode spectrometer with picometer resolution. eLight 3, 9 (2023).
DOI：10.1186/s43593-023-00041-7
https://doi.org/10.1186/s43593-023-00041-7
