目前，印花法已經演示了將RGB LED轉移到單個RGB子像素。但如放置精度問題、重復性差和有限尺寸等限制阻礙了高傳輸吞吐量。相比，FSA在流體中傳輸微尺寸元件，微尺寸元件附著在熔融焊料上，并通過最小化液態焊料的表面自由能在受體位點上自對齊。然而，將LED移動到受體位置的最佳方法尚未確定,且轉移收率不夠高，無法實現商業化。商業化需要一個高吞吐量的傳輸，以解決高容量的消費市場，其次，需要可擴展的技術將MicroLED轉移到生產尺寸的基板上。第三，必須確定RGB微LED選擇性FSA的技術解決方案。目前，大多數關于MicroLED FSA的研究都是使用單色LED進行的。
基于此，韓國LG電子材料與器件先進研究中心的Wonjae Chang、Jeong Soo Lee等提出了一種結合了磁力和介電泳(DEP)力的MDSAT方法，以高速將RGB LED轉移到大面積襯底上，轉移產量?jī)?yōu)于先前的FSA方法。此外，MDSAT是一種可擴展的工藝，可以覆蓋當今顯示器生產中的玻璃尺寸。通過優化組裝條件、受體設計和形狀匹配，RGB LED的轉移率達到99.99%，當與冗余像素架構結合使用時，足以實現無缺陷的4k分辨率顯示，是一種理想的用于批量生產下一代商業產品的微LED轉移技術。論文以《Concurrent self-assembly of RGB microLEDs for next-generation displays》題發表在Nature上。
MDSAT方法概述

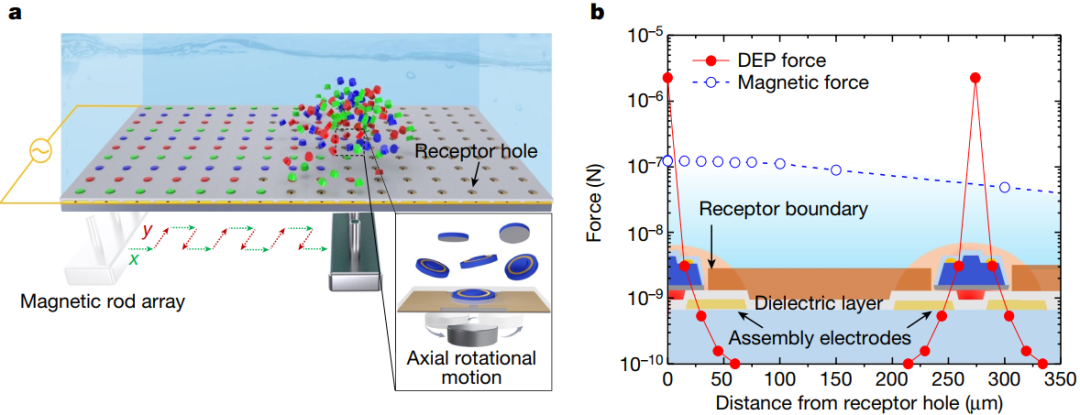

MDSAT方法如圖1a所示，圖1a顯示了將微型LED和組裝基板放置在以去離子水為流體介質的浴室中。沿著襯底的背面放置圓形磁棒陣列，以對嵌入微LED的鐵磁性材料(鎳)施加磁力。最初，每個磁鐵被提供一個軸向旋轉運動，這樣無數的微型LED聚集在它周?chē)S后，磁性陣列在x和y方向上移動，掃描襯底的整個區域。微LED團簇響應磁力移動，當它靠近受體孔時，來自該團簇的微LED被DEP力困在孔中。圖1b顯示了兩個受體孔之間的DEP和磁力分布。DEP力超過磁力10倍，并控制最終的組裝過程，其中由于DEP是一種短程力量，它只在受體孔周?chē)行АＯ啾戎拢帕υ诤荛L(zhǎng)的范圍內起作用，并有助于微型LED在襯底上的傳輸。
圖1：MDSAT流體裝配過程示意圖及COMSOL模擬計算的DEP和磁力分布圖
DEP與磁力的關系

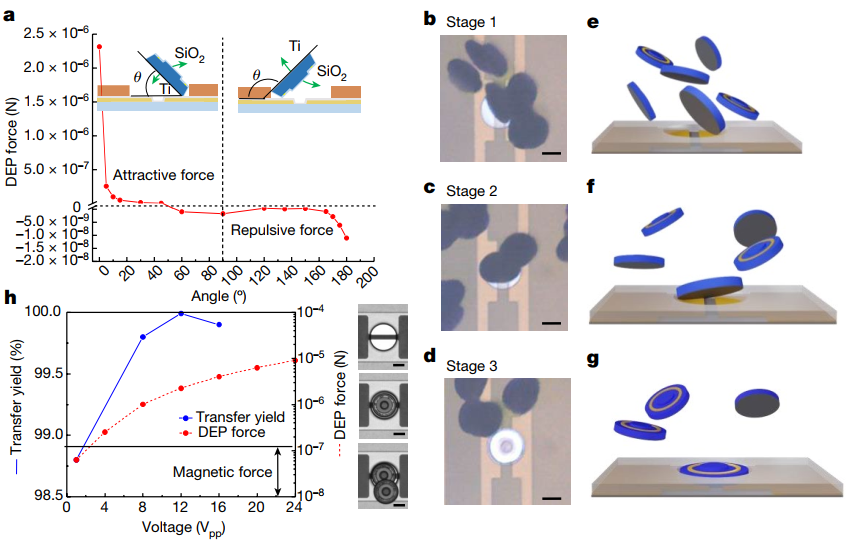

首先研究了由DEP力引起的微型LED在以相對于受體孔表面的不同角度接近受體孔時的運動。microLED是直徑38 μm的GaN基圓盤，具有兩個明顯的特征: 底部有金屬層(Ti)，側壁和頂部有鈍化層(圖2a)。采用COMSOL有限元模擬方法研究了microLED與受體孔之間的DEP力。當粒子的感應偶極子與非均勻電場相互作用時，DEP力使粒子運動。圖2a顯示了DEP力矢量在組裝電極方向上的z軸分量。DEP力隨著角度的減小而增大，說明隨著角度的減小，微LED被拉向受體孔，當角度小于10°時，DEP力占主導地位，最終組裝完成。MDSAT方法中磁體的軸向旋轉會引起微LED的擺動運動，預計會增加微LED滿足組裝角度標準的機會。而當角度大于60°時，DEP力在0附近波動，然后在165°后變?yōu)槊黠@的負值。這表明微型LED可能會被推離受體孔的角度大于60°，特別是在存在外部磁力的情況下。利用超高速攝像機監測了單色微LED在感受器孔附近的行為驗證模擬結果。研究觀察到裝配過程中的三個不同階段：圖2b,e顯示了階段1，其中微型LED聚集在受體孔周?chē)皂憫?yīng)磁力的運動。最靠近受體孔的微型LED對新興的DEP力作出反應，其邊緣與受體孔的周長相鄰。圖2c,f顯示了階段2，其中微型LED響應磁鐵的旋轉運動沿著孔的邊緣擺動，表明它處于DEP和磁力之間平衡的過渡狀態。在階段3（圖2d,g），當微型LED與受體孔之間的角度低于特定角度時，微型LED被組裝起來。在描述微型LED在受體孔中的行為的基礎上，研究了與DEP相關的施加峰峰電壓(Vpp)變化時的轉移產率。圖2h給出了實驗獲得的傳遞率以及COMSOL模擬計算的DEP和磁力：隨著Vpp的增加，轉移產率開始增加，達到最大值后開始下降。為了解釋這種行為，在組裝地點的圖像由電荷耦合器件相機和圖像分析進行。在圖像分析的基礎上，發現在一個受體位點存在未組裝位點和多個微LED等缺陷，從而降低了轉移率。
圖 2：DEP力對微型LED組裝行為和轉移良率的影響
使用MDSAT方法進行RGB組裝

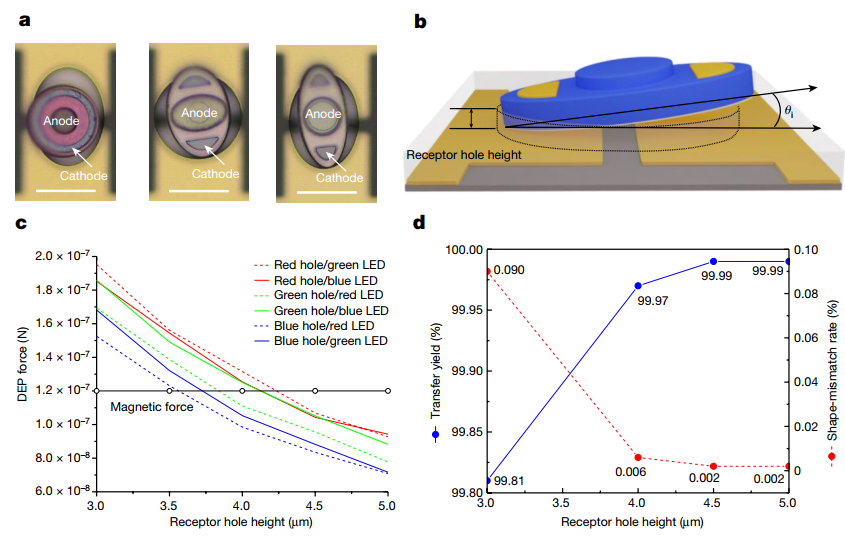

研究進行了RGB微LED的并發自組裝，并證明使用所提出的MDSAT方法可以獲得高組裝率。設計了與RGB微LED相匹配的受體孔，并設計了兩個軸向的受體孔尺寸均比LED大4 μm，紅孔直徑為42 μm，綠孔直徑為49×35 μm，藍孔直徑為56×28 μm，獲得了99.81%的組裝率。對缺陷的仔細檢查（圖3）表明：微LED以?xún)A斜的方式組裝，其中微LED的一側位于受體孔的底角，而另一側則位于受體孔的頂部。為了詳細研究這些形狀不匹配缺陷，對所有形狀不匹配組合情況下，不同θi（LED和受體孔之間的傾角）下的DEP力作為受體孔高度的函數進行了定量分析（圖3c）。當受體空穴高度增加到5 μm時，θi增大，作用在LED上的DEP力減小。當孔高增加到4.3 μm以上，形狀不匹配情況下的DEP水平均低于磁力水平。這表明增加孔高度可以增強形狀不匹配缺陷的自我修復。進一步研究了3~5 μm的受體孔高度對轉移產率的影響（圖3d）。隨著受體空穴高度的增加，由于形狀不匹配缺陷的減少，轉移收率顯著提高。將孔高提高到4 μm后，轉移收率和缺陷率顯著提高，當孔高達到4.5 μm和5 μm時，轉移收率高達99.99%，前所未有。
圖 3：形狀不匹配缺陷的顯微鏡圖像和示意圖以及DEP力和傳遞產率隨受體孔高度的變化
還利用MDSAT方法制作了100×100 mm RGB MicroLED顯示面板（圖4a）。采用噴霧工藝對自組裝后的微型LED進行固定，然后進行平面化，制作連接電源線和陽極與普通電極襯墊的接觸孔。RGB面板的橫截面視圖顯示了這些組成部分如圖4所示，顯示了RGB面板的電致發光發射，具有優異的發射強度和亮度均勻性，插入圖顯示了3×3像素的放大視圖，清晰地發出紅、綠、藍三種顏色。在像素率方面，該面板顯示了10個缺陷像素，代表99.98%的發射像素率。
圖 4：無源矩陣MicroLed面板的圖像、I-V特性和RGB光譜
研究提出了一種新的基于流體自組裝(FSA)技術的磁力輔助介電泳自組裝轉移技術(MDSAT)，克服了放置精度、重復性差和有限尺寸等限制阻礙了高傳輸吞吐量等問題，是一種優秀的轉移技術候選，可為主流商業產品的大批量生產提供新方案。
