人體組織的力學性能對人體生理系統的結構和功能至關重要。對各種器官進行頻繁的機械表征可以及時評估組織生長、代謝狀態、免疫功能和激素調節。最重要的是，病變組織的機械特性通常可以反映病理生理狀況。對這些特性的監測可以提供有關疾病進展的關鍵信息，并及時指導干預。例如，已知腫瘤的硬度不同于健康組織的硬度。此外，在某些腫瘤中，當它們在某些發育階段生長時，硬度會發生變化，而且這些變化會很快發生。需要經常檢查這些腫瘤的硬度以進行生長階段評估和治療指導。機械表征對于許多肌肉骨骼疾病和損傷的診斷和康復也至關重要。肌肉模量的監測可以更主動地篩查風險區域。組織模量的監測也已被證明有助于早期發現和跟蹤心血管疾病。理想的技術應該提供具有精確位置、形態和機械信息的深層組織的非侵入性三維（3D）映射。然而，現有的方法無法滿足這一關鍵需求。為了填補這一技術空白，加州大學圣地亞哥分校徐升等人報告了一種在設備工程和成像算法方面取得進步的可拉伸超聲波陣列。通過新的微制造協議，可以實現出色的換能器機電耦合。值得注意的是，今年年初，該研究團隊就在Nature上報道了一種可穿戴超聲貼片，即使佩戴者在移動，也能對心臟進行連續成像。該成像器體積很小，無需手持或繁瑣的固定即可貼合人體。它具有與皮膚相似的彈性，因此對用戶的日常活動的限制最小。（超聲貼片，才發Science，今再登Nature！）

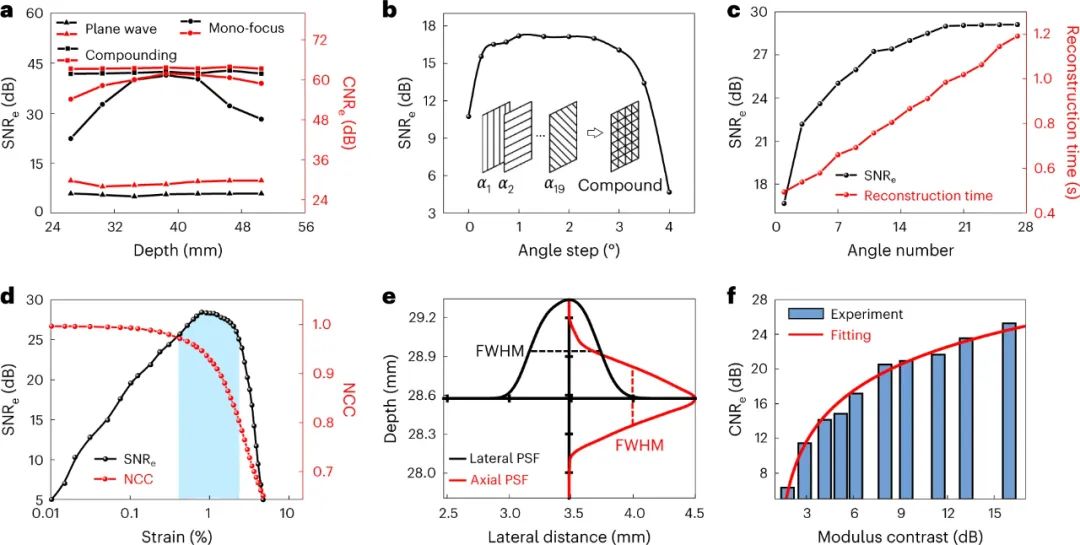

相干復合成像策略可實現精確的位移計算，從而提高整個超聲窗口中的彈性成像信噪比 (SNRe) 和對比度噪聲比 (CNRe)。通過解決反彈性問題，可以推導出定量模量分布，與傳統準靜態彈性成像獲得的定性應變分布相比，這是一個飛躍。傳統剛性超聲探頭由于無法適應人體曲線形狀而導致聲耦合不佳。為此，研究人員設計了一種可伸縮的超聲陣列，具有以下特點：1）可伸縮性: 該超聲陣列可以與人體皮膚接觸并適應其曲線形狀。通過使用一種基于硅的耦合劑，實現了與皮膚的高質量聲耦合。2）工作原理: 當激活陣列后，超聲波被發送到設備下方的組織中。散射源（例如組織界面）會反射超聲波，攜帶這些散射源的位置信息。陣列中的換能器元件以射頻數據的形式接收反射波。3）數據處理: 通過接收波束成形，增強每個元件收集到的射頻數據。然后，對比壓縮前后的射頻數據使用歸一化的互相關算法，計算出散射源的位移，具有高超聲敏感性和準確性。使用最小二乘應變估計算法將位移轉化為應變，同時最小化可能的波動。4）模量感測: 通過解決反彈性問題，對組織內部的模量分布進行定量量化。這樣可以獲得組織的彈性信息，進一步用于成像和診斷。5）材料和性能: 選擇了適當?shù)闹行念l率和精心設計的陣列間距，以平衡高空間分辨率和超聲波在組織中的頻率依賴線性衰減。采用了可擴展的方法來對齊阻尼材料和換能器元件，提高制造效率和性能一致性，并避免潛在的相位畸變。通過優化設計，實現了低插入損耗、優秀的超聲靈敏度和信噪比，以及可靠的防水性能。

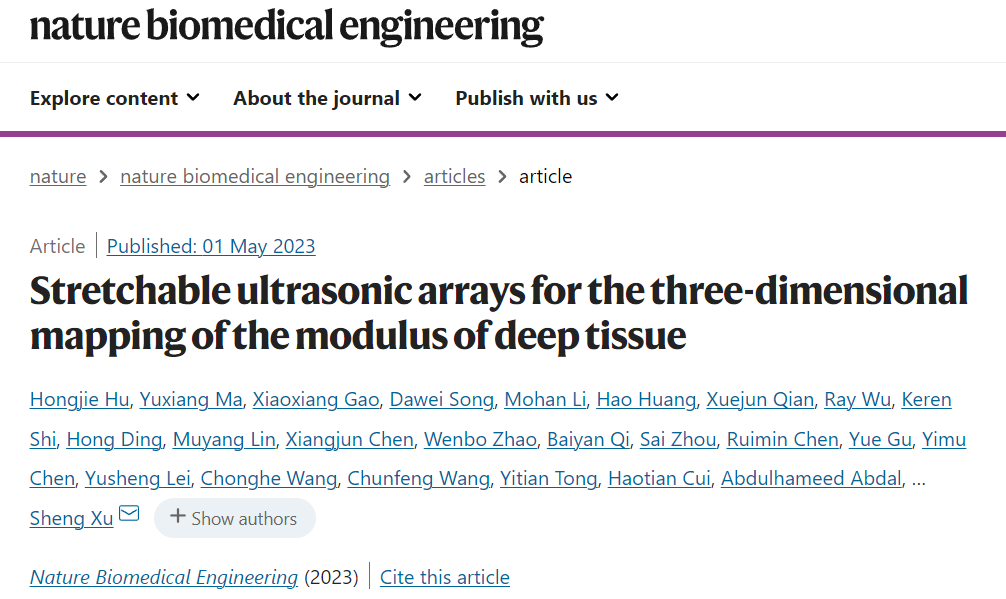

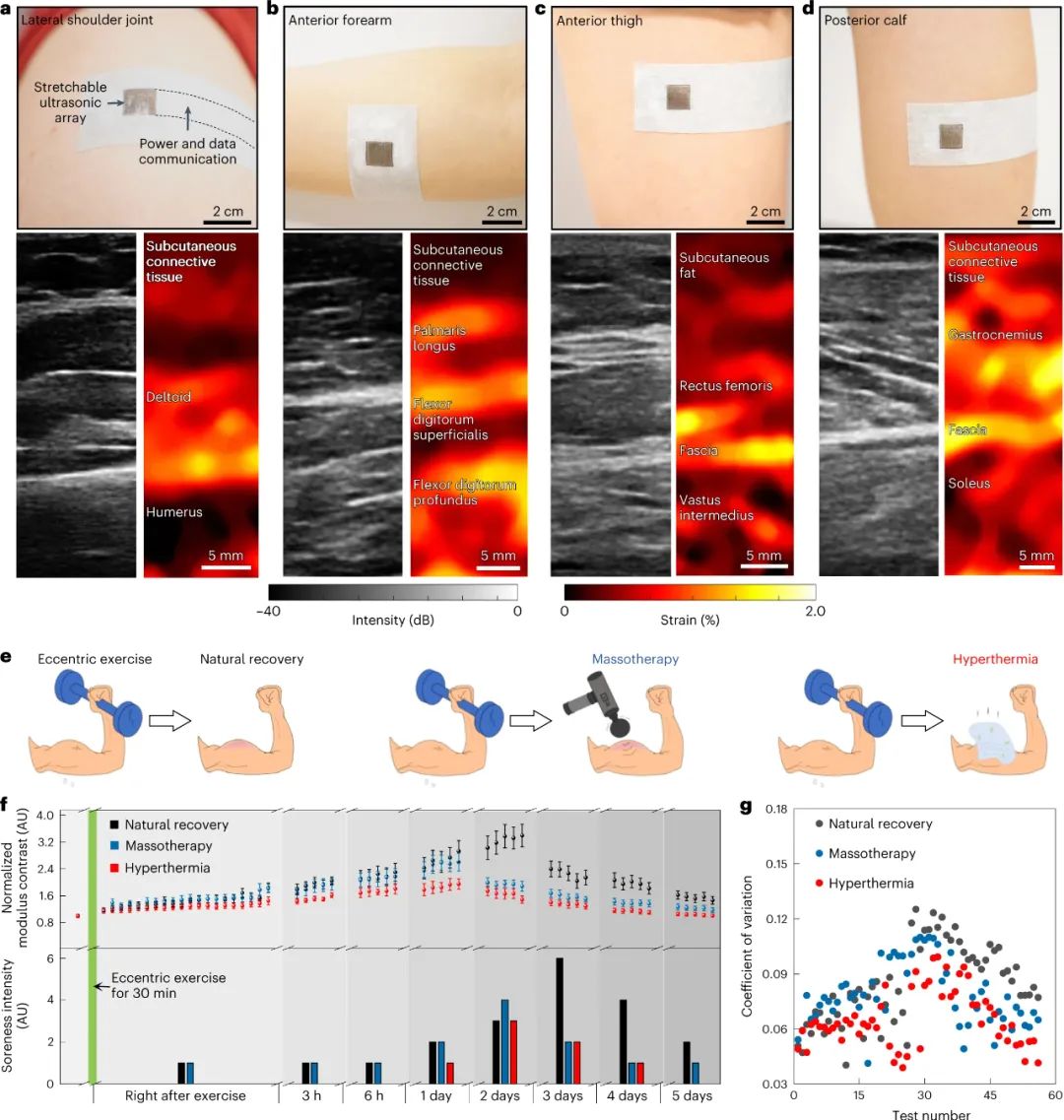

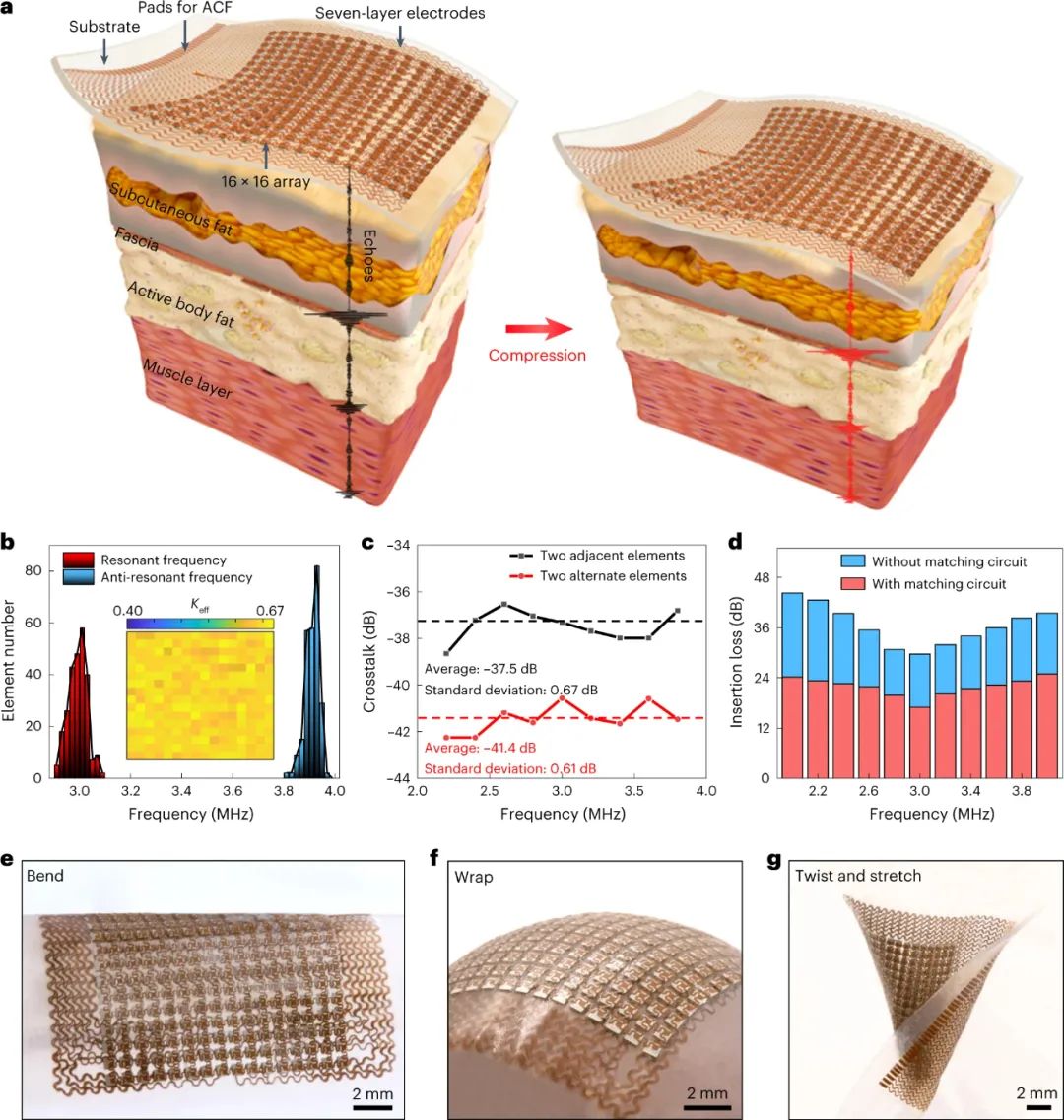

圖|可拉伸超聲陣列的工作原理、設計與制作研究人員通過對各種人工模型和離體生物標本進行測試，并通過磁共振彈性成像 (MRE) 進行定量驗證，展示了該技術的可靠性。對遲發性肌肉酸痛的體內研究表明，該技術能夠以無創的連續方式追蹤肌肉損傷的恢復進程，提供治療指導。除了肌肉損傷，這項技術有可能實時監測腫瘤的大小和模量并為治療決策提供信息，為基礎腫瘤學研究和臨床實踐提供一種新的分析方法。圖|人類遲發性肌肉酸痛的多部位標測和系列監測總而言之，這種可伸縮超聲陣列在超聲成像中具有廣泛應用潛力，可以有效地適應人體曲線形狀，提供高質量的圖像，并獲得組織的彈性信息，有助于醫學診斷和研究。未來的發展可能會利用先進的光刻、切割和拾放技術來進一步優化陣列設計和制造，這可以減少間距并擴大孔徑，以實現更高的空間分辨率和更寬的超聲窗口。此外，可拉伸超聲波陣列目前采用有線連接，用于數據和電力傳輸。由基于桌面的接口系統承擔的那些后端任務，例如電子控制、脈沖發生器和接收器以及數據處理，可以通過柔性印刷電路板來實現。隨著低功耗集成電路和柔性鋰聚合物電池技術的出現，可以設想整個硬件在保持其高性能的同時可以實現完全便攜。Hu, H., Ma, Y., Gao, X. et al. Stretchable ultrasonic arrays for the three-dimensional mapping of the modulus of deep tissue. Nat. Biomed. Eng (2023). https://doi.org/10.1038/s41551-023-01038-w
