研究背景
鈣鈦礦太陽能電池(PSC)在過去十年中取得了令人矚目的進步，經認證的功率轉換效率(PCE)超過25%，可分為正常和倒置兩種器件類型。面對未來的投資，技術方向的選擇是重中之重。高效的普通設備不可避免地會受到不可或缺的摻雜SpiroOMeTAD空穴傳輸層(HTL)降解的影響。相比之下，倒置器件具有更簡單的器件結構和更多的HTL材料選擇。
然而，倒置器件仍存在以下問題：
1、鈣鈦礦半導體的摻雜及其晶界的鈍化仍然具有挑戰性
鈣鈦礦半導體的摻雜及其晶界的鈍化對于推進高效鈣鈦礦太陽能電池至關重要，無需預先沉積一層空穴傳輸材料，但這具有挑戰性。
2、HTL仍受到光和熱誘導的降解、水分損害以及界面分解等問題
對于HTL，諸如的聚（3,4-乙烯二氧噻吩）-聚（苯乙烯磺酸鹽）和聚（三胺）等聚合物也會受到光和熱誘導的降解以及水分損害。無機NiO HTL材料會與鈣鈦礦發生反應并導致界面分解。
3、缺乏p型摻雜劑分子在ITO上鈣鈦礦膜形成和器件能級排列的工作機制
不預沉積HTL的倒置PSC避免了材料的降解和界面分解，并降低了材料和相關制造工藝的成本，但鈣鈦礦/ITO 肖特基接觸處的載流子傳輸行為和p型摻雜劑的空間分布幾乎沒有得到研究，器件性能不如常規倒置。
有鑒于此，南方科技大學何祝兵教授等人報告了一種基于二甲基吖啶的分子摻雜工藝，以構建匹配良好的p-鈣鈦礦/ITO接觸以及晶界的全面鈍化，實現了25.39%的認證功率轉換效率 (PCE)。在氯苯淬滅結晶過程中，分子從前體溶液中被擠出到晶界和薄膜底面，稱之為分子擠出過程。分子的去質子化膦酸基團與鈣鈦礦的聚碘化鉛之間的核心配位絡合物負責機械吸收和電子電荷轉移，并導致鈣鈦礦薄膜的p型摻雜。性能最優異的器件實現了25.86%的PCE（反向掃描），并且器件在光浸泡1000小時后仍保持初始PCE的96.6%。
技術方案：
1、設計并表征了DMAcPA 分子
作者借鑒咔唑膦酸 (CzPA) 分子設計了DMAcPA分子， 通過DMAcPA的兩個甲基建立空間效應以防止晶界處聚集和堵塞，DMAcPA 分解溫度為217.8 ℃，光學帶隙為3.65 eV。
2、探究了分子擠壓過程
作者在ITO基板上制備了混合陽離子鈣鈦礦，檢驗了DMAcPA作為潛在的摻雜劑來實現分子擠出過程，清楚地揭示了薄膜中p摻雜分子的空間分布。
3、解析了分子擠出機制
作者通過第一性原理計算和實驗表征，解析了分子擠出機制，認為在CB淬火過程中，DMAcPA和鈣鈦礦之間的Pb--O配位鍵被[PbI6]4-籠中更強的Pb-I鍵解離，分子被擠壓到晶體表面。
4、分析了p-鈣鈦礦/ITOS肖特基接觸
作者研究鈣鈦礦和 ITO 之間界面處的能帶彎曲，表明摻雜的鈣鈦礦顯示出強p型，由于其更強的p型 和更深的費米能級，提高了界面處的空穴提取率。
5、表征并分析了設備性能
作者通過目標器件與對照器件PCE、VOC、JSC、FF以及穩定性的表征，證實了分子擠出工藝將器件性能提升到一個新的水平。
技術優勢：
1、實現了高達25.39%的認證功率PCE
作者基于二甲基吖啶的分子摻雜工藝，構建了匹配良好的p-鈣鈦礦/ITO接觸以及晶界的全面鈍化，實現了25.39%的認證功率轉換效率。
2、實現了高PCE且穩定性強的鈣鈦礦電池器件
作者所制備的性能最優異的器件實現了25.86%的PCE，且在光浸泡1000小時后仍保持初始PCE的96.6%。
DMAcPA分子的設計
借鑒咔唑膦酸 (CzPA) 分子，PA基團預計將形成強Pb--O鍵配位，而具有合適能級的共軛基團在設計的分子中保留為吖啶(Ac)以及兩個C-Br組。DMAcPA的兩個甲基旨在建立空間效應，防止在成膜過程中在晶界處聚集和堵塞，并產生復合中心。正如DFT預測，在二聚體模型中，具有二氫的AcPA分子 (DHAcPA) 易于堆疊和聚集。DMAcPA 顯示出217.8 ℃的穩定分解溫度和3.65 eV的光學帶隙。最低未占分子軌道 (LUMO) 和最高占據分子軌道 (HOMO) 主要位于共軛Ac基團上。

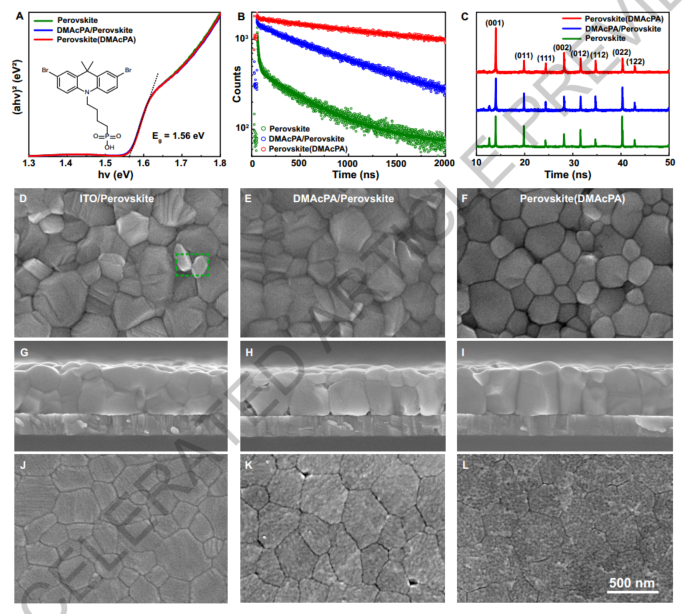

圖 三種鈣鈦礦薄膜的結構和性能表征
分子擠壓過程
為了檢驗DMAcPA能否作為潛在的摻雜劑來實現分子擠出過程，直接在ITO基板上制備了Cs+、甲脒 (FA+) 和甲基銨 (MA+) 混合陽離子鈣鈦礦，光學帶隙為 1.56 eV。除了增強的光致發光 (PL)強度外，摻雜鈣鈦礦薄膜的最長壽命為 1926 ns，(001)/(022) 的增強峰強度比表明 DMAcPA 摻雜可能導致鈣鈦礦的一些定向生長，DMAcPA 配位可以將結晶PbI2轉變?yōu)闊o(wú)定形 PbI2-DMAcPA 螯合物。根據固化膠剝離過程，推測摻雜劑分子可能在CB淬火過程中被擠出到薄膜底面。利用AFM-IR探測薄膜的關鍵底部和頂部表面，表明 DMAcPA-PbI2的螯合物被擠壓到底部表面。此外，本工作清楚地揭示了摻雜鈣鈦礦薄膜中p摻雜分子的空間分布。

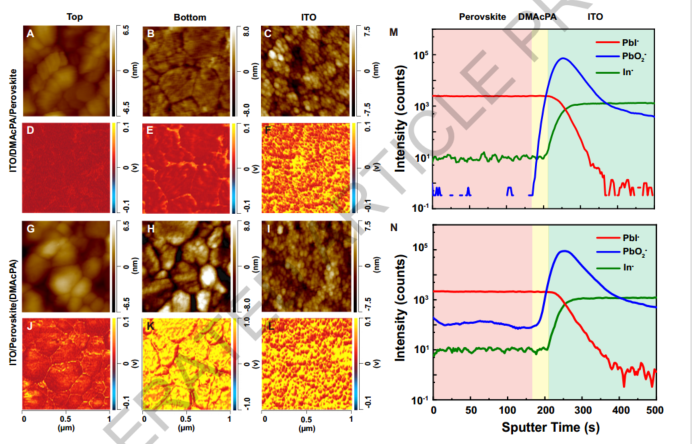

圖 AFM-IR和ToF-SIMS作為分子擠出機制的證據
分子擠出機制
所有上述發現都指向 DMAcPA 和鈣鈦礦之間的關鍵協調。因此，有必要揭示內部的協調模式。為了探索這種協調，作者進行了第一性原理計算，考慮了溶劑化陽離子的空間效應，計算結果與實驗表征非常一致。DMAcPA在PbI2封端的鈣鈦礦晶體表面上的吸附是通過-P-O和Pb之間的鍵合實現的。在CB淬火過程中，DMAcPA和鈣鈦礦之間的Pb--O配位鍵被[PbI6]4-籠中更強的Pb-I鍵解離，分子被擠壓到晶體表面，因?yàn)榇蟪叽绾拓?fù)極性阻止DMAcPA 進入鈣鈦礦晶格。由于鈣鈦礦薄膜從上到下結晶，因此 DMAcPA 及其與 PbIx 的螯合物被擠出到薄膜底面。

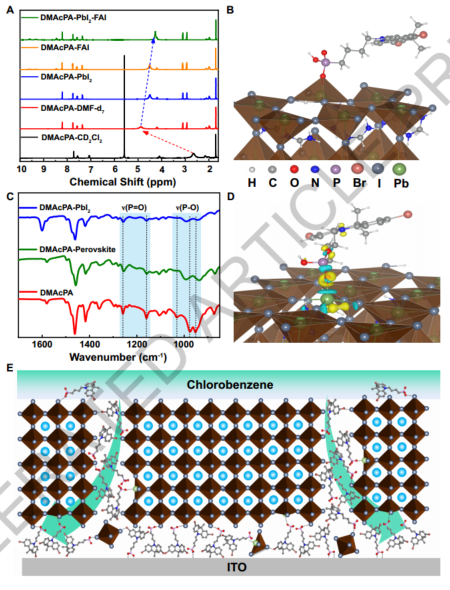

圖 分子擠出機制的研究
p-鈣鈦礦/ITOS肖特基接觸
利用 UPS 來定義鈣鈦礦的導電類型，并研究鈣鈦礦和 ITO 之間界面處的能帶彎曲。結果表明，DMAcPA及其與PbIx的螯合物會改變ITO基板的表面 WF。摻雜的鈣鈦礦顯示出強p型，這可歸因于分子摻雜機制的電荷轉移復合物（CTC）機制。電荷密度差異進一步表明，電子在來自 DMAcPA 的氫質子和與鈣鈦礦鍵合的氧周圍積累。對于 ITO/鈣鈦礦 (DMAcPA)，鈣鈦礦帶具有向上彎曲以及更小的ΔEh（0.21 eV），這是由于其更強的p型 和更深的費米能級，這提高了界面處的空穴提取率。

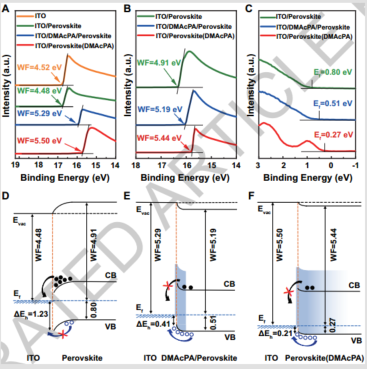

圖 鈣鈦礦/ITO肖特基接觸空穴傳輸機制的研究
設備性能和分析
目標器件的反向掃描PCE為25.86%，開路電壓（VOC）為1.187V，短路電流密度（JSC）為25.69 mA/cm2，填充因子為84.73%（FF）。相比之下，經過優化后，控制裝置在反向掃描中的PCE為 23.03%，VOC 為1.132V，JSC為 25.45 mA/cm2，F(xiàn)F 為 79.87%。在沒有預沉積HTL的PSC中，本工作的分子擠出工藝將器件性能提升到一個新的水平。增強的目標器件性能也來自于鈣鈦礦薄膜整體質量的提高，PL激子和瞬態吸收載流子的更長壽命表明了這一點。PCE對目標和控制設備的最大功率點跟蹤，在連續光浸泡測試中，目標設備在 1000 小時后保持其初始PCE的 96.6%，而對照組在500小時后降至 80% 以下。出色的長期穩定性可歸因于DMAcPA對晶界的全面鈍化。

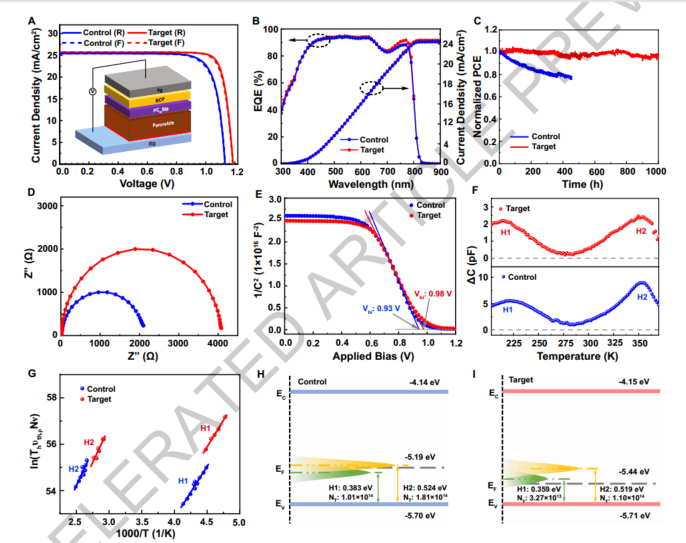

圖 基于對照和目標肖特基接觸的PSC的器件性能測試和器件分析
總之，作者通過二甲基吖啶的分子摻雜工藝，構建了接觸良好的p-鈣鈦礦/ITO接觸，實現了晶界的全面鈍化。所獲得的鈣鈦礦太陽能器件表現出優異的性能以及長期穩定性。通過理論計算表明，DMAcPA摻雜降低了深能級空穴陷阱密度，特別是通過抑制晶界和表面的缺陷態。由于分子未經測試的超低遷移率，這種抑制對于延長鈣鈦礦/ITO 界面處等待孔的壽命至關重要，并最終提高器件 PCE。
參考文獻：

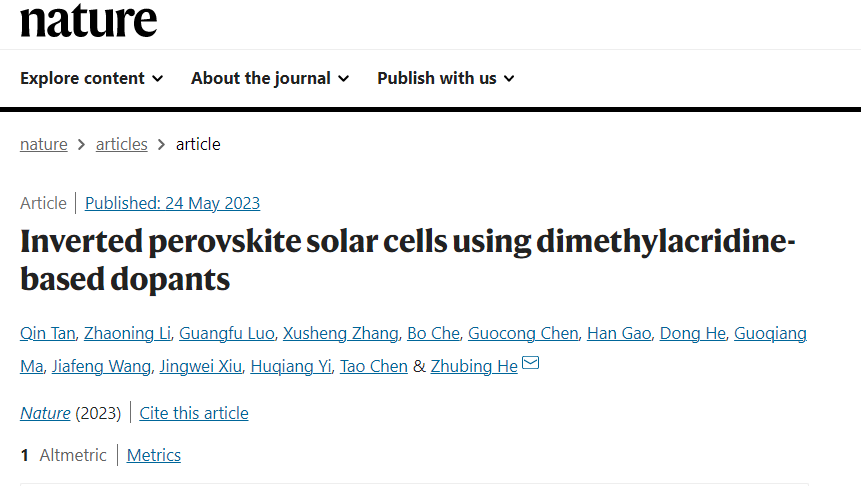

Tan, Q., Li, Z., Luo, G. et al. Inverted perovskite solar cells using dimethylacridine-based dopants. Nature (2023).
DOI：10.1038/s41586-023-06207-0
https://doi.org/10.1038/s41586-023-06207-0
