全彈性電子設備和集成系統可用于創建人機界面、人造皮膚、智能醫療系統和可植入生物醫學設備。這種技術需要彈性半導體，器件通常只使用彈性p型半導體。然而，互補電子、光電子和p-n結型器件(如二極管、光電探測器和太陽能電池)也需要彈性n型半導體。拉伸n型半導體的發展受到現有n型有機半導體固有材料特性的限制，其中包括穩定性差和電荷傳輸效率比p型半導體低，這是由于氧和濕氣的電荷俘獲。此外，n型有機半導體通常是剛性的，很少有賦予它們機械拉伸性的策略。

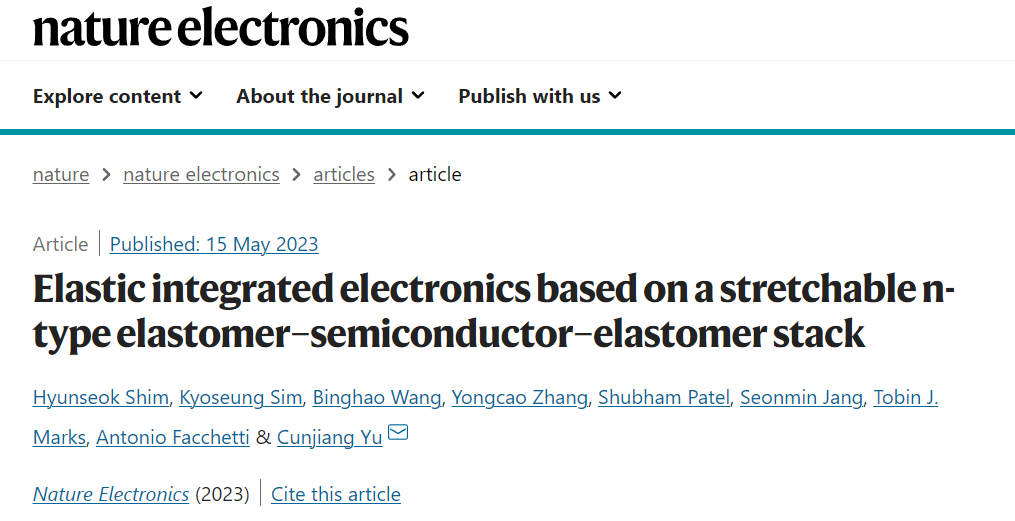

鑒于此，賓夕法尼亞州立大學/休斯敦大學余存江等人報道了一種基于彈性體-半導體-彈性體（ESE）堆疊結構的可拉伸n型有機半導體，可以使脆性n型有機半導體具有機械拉伸性。成果發表在Nature Electronics上。

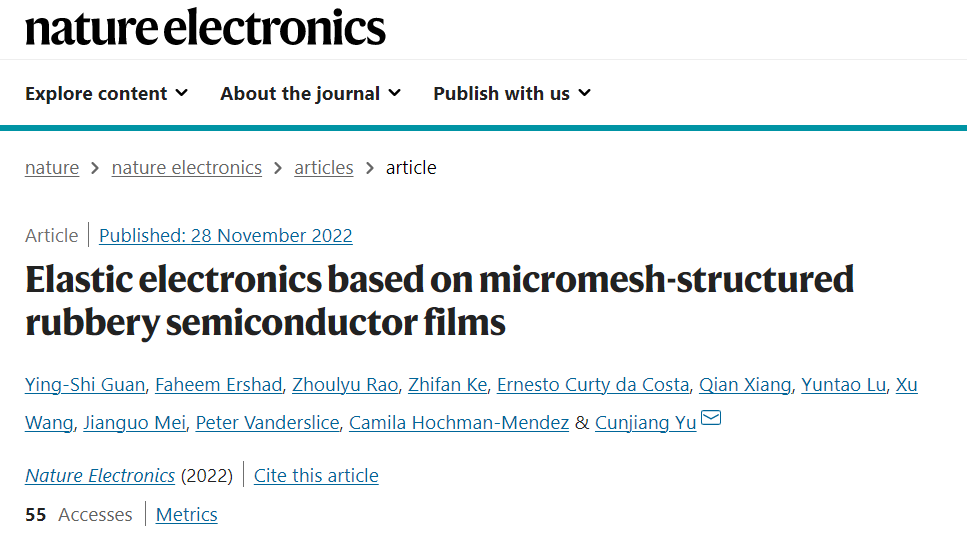

值得注意的是，一年不到的時間，該課題組已經在Nature Electronics上發表了3篇研究論文。上一年11月份，余存江等人開發了一種新型的基于橫向相分離誘導的微網格橡膠狀半導體薄膜。
上一年9月份，余存江教授率領其團隊研究開發了一種利用可拉伸雙層半導體構建的可重構突觸晶體管。這種可拉伸突觸晶體管可以在機械應變下表現出抑制和興奮特性，并允許突觸功能的切換。
研究人員將聚[（N，N′-雙（2-辛基十二烷基）-萘-1,4,5,8-雙（二羧酰亞胺）-2,6-二基）-alt-5,5′-（2,2′-二噻吩）]（P（NDI2OD-T2）或N2200）用作n型半導體層，聚二甲基硅氧烷（PDMS）和聚氨酯（PU）的彈性體膜用于任一側，分別用作襯底和柵極電介質。堆疊結構提高了機械拉伸性，并抑制了本質脆性N2200半導體中微裂紋的形成和傳播，如拉伸應力測試、不同應變下的電荷傳輸測量和穩定性測試所示。該結構抑制了微裂紋的形成和擴展，并且可以在沿著和垂直于溝道長度方向的50%的拉伸應變下保持高的器件性能。

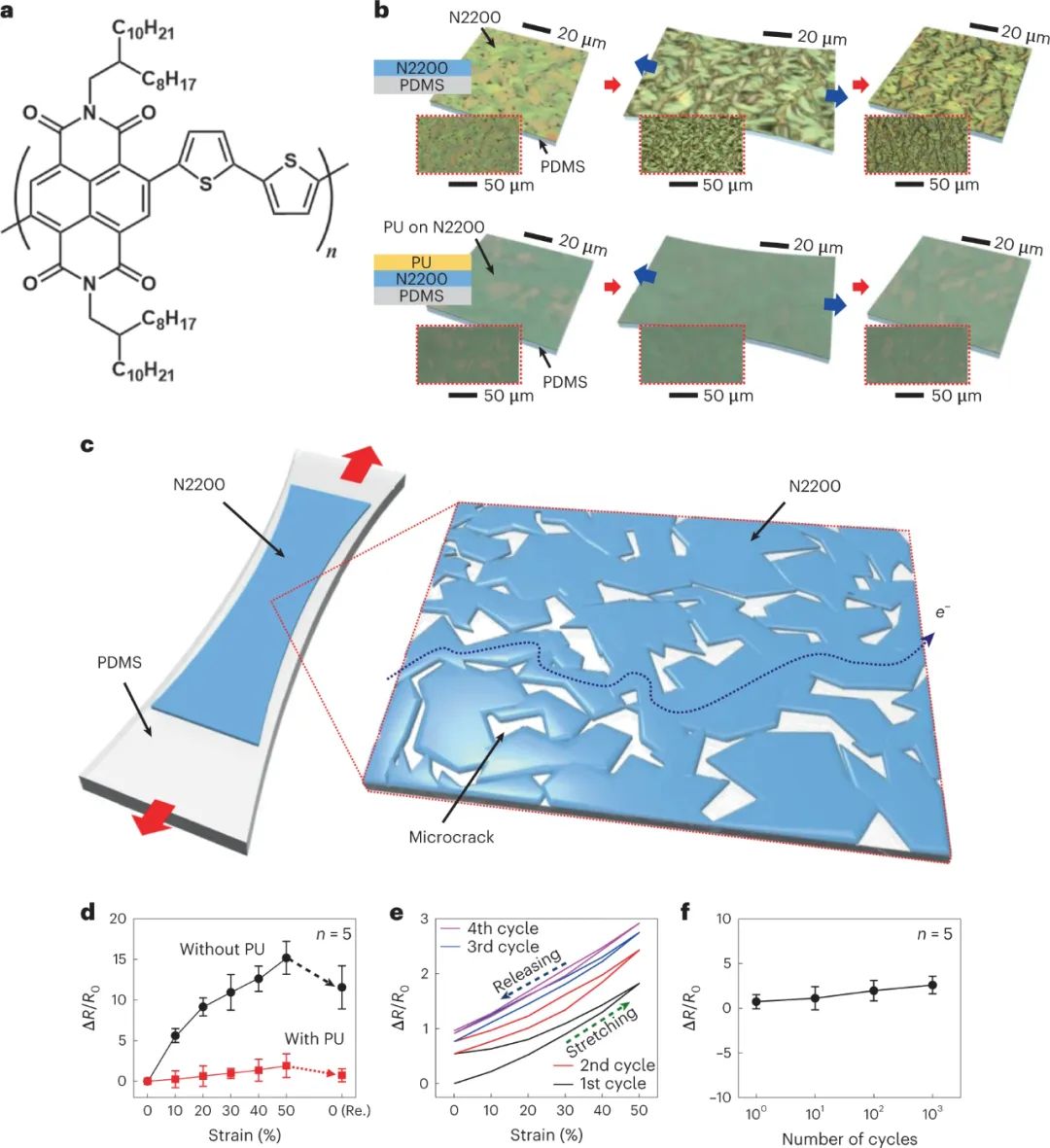

圖|可拉伸n型ESE堆疊

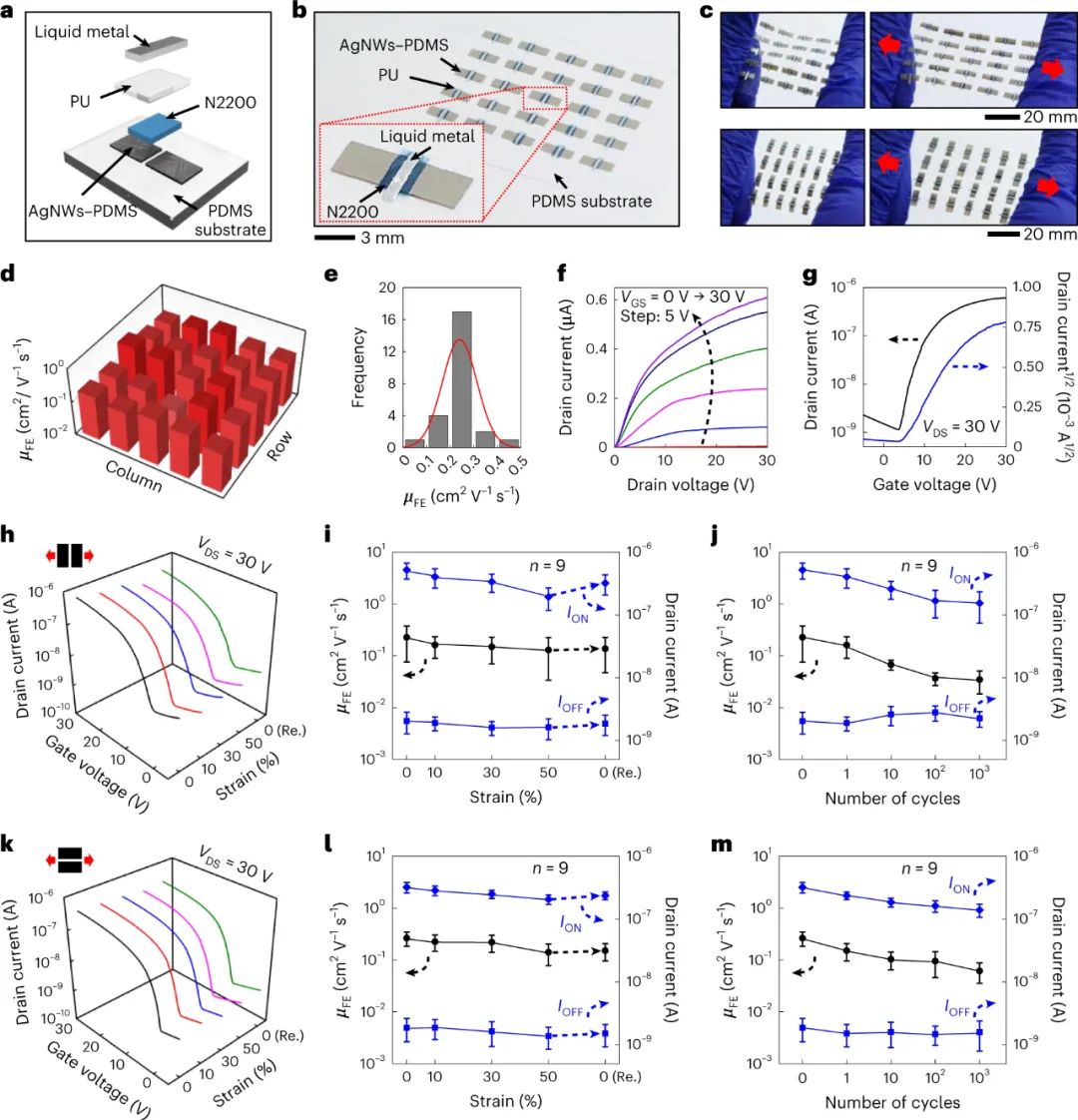

圖|可拉伸n型有機晶體管陣列
研究人員使用n型半導體堆疊來制造伸縮晶體管、光電子和集成電子器件，包括數字邏輯門（NAND和NOR）、偽互補反相器、光電探測器和集成曲率可調成像器。除此之外，由于彈性體電介質在半導體和周?chē)h(huán)境之間形成物理屏障，器件在周?chē)h(huán)境中也能長期穩定工作100天以上。

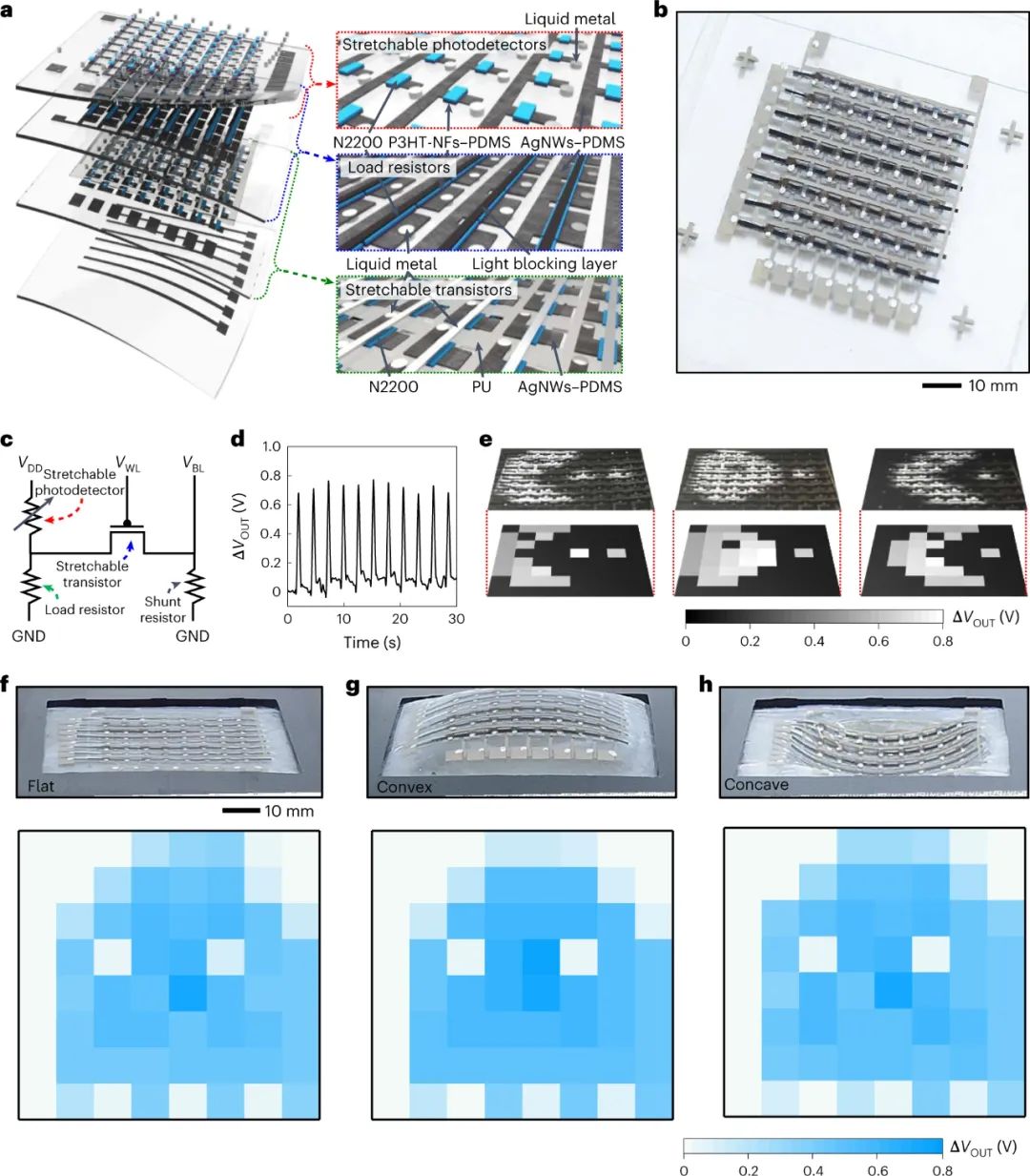

圖|曲率可調成像儀
綜上所述，本文報道了由PDMS、n型有機半導體N2200和PU組成的可拉伸ESE堆疊結構。該結構減少了在機械變形下脆性N2200膜內裂紋的形成和擴展，并增強了其在周?chē)h(huán)境中的長期穩定性。這種策略也可以應用于包括非有機物在內的其他類別的脆性材料。n型堆疊用于創建可拉伸晶體管、光電子器件和邏輯門，其表現出高達50%應變的穩健操作。與它們的剛性對應物相比，可拉伸的n型ESE堆疊有可能用于制造完全可拉伸格式的集成電子產品，而無需使用專用架構來實現結構可拉伸性。用該ESE堆疊方法制造的彈性n型半導體可用于生物電子學、可穿戴設備、軟機器人和大規模集成電路的開發。
參考文獻：
Shim, H., Sim, K., Wang, B. et al. Elastic integrated electronics based on a stretchable n-type elastomer–semiconductor–elastomer stack. Nat Electron (2023).
https://doi.org/10.1038/s41928-023-00966-4
