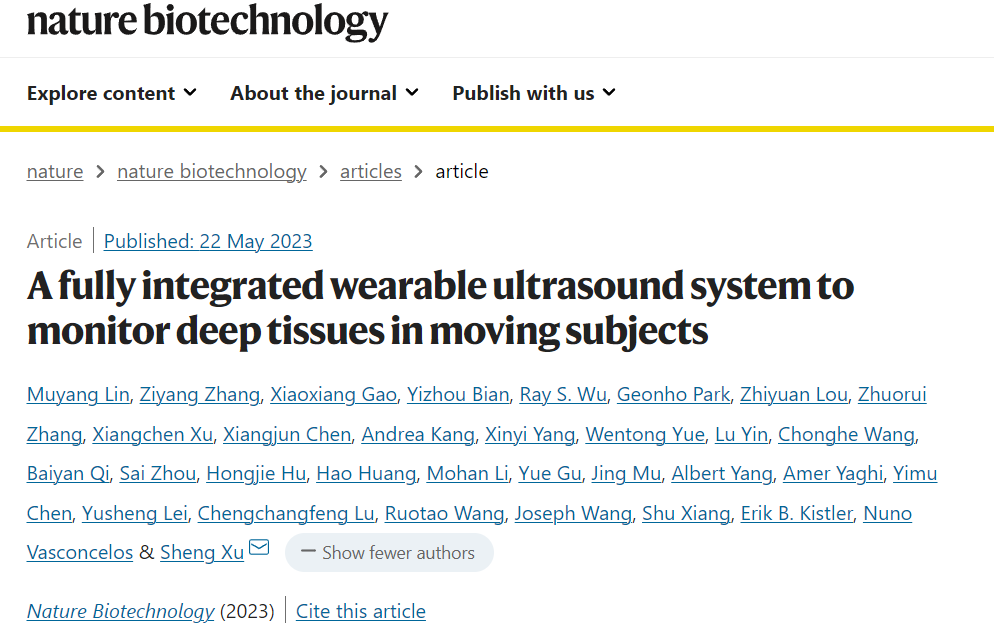

經過幾十年在探頭制造、電路設計和算法優化方面的發展，醫學超聲可以定性和定量地獲取人體廣泛的生理信息，包括解剖結構、組織運動、力學特性和血液動力學。與 X 射線計算機斷層掃描和磁共振成像等其他醫學成像方法相比，超聲檢查更安全、更便宜且用途更廣。然而，超聲檢查的可及性和準確性面臨多項技術挑戰。首先，常見的超聲探頭體積龐大，并且連接到大型控制系統，這限制了它們?cè)诩惺皆O(shè)施中的使用。其次，這些探頭需要手動放置和操縱，并要求受試者保持不動，從而引入操作員依賴性。第三，超聲數據的解讀需要受過專門培訓的醫療專業人員，勞動強度大且容易出錯。床旁超聲系統的最新進展大大減小了設備尺寸。然而，它們要么需要手動操作，要么需要笨重的剛性電路，因?yàn)槌曈布ǔＰ枰吖β屎透邘挕Ｊ褂帽恐氐膭傂蕴筋^和電路很難覆蓋大面積并符合高度彎曲的身體表面。新興的可穿戴超聲探頭利用軟結構設計可以自然地貼合皮膚并以免提方式獲取深層組織信號。或者，將剛性超聲芯片與軟粘合劑材料集成可以在人體皮膚上實現可靠的界面。然而，這些可穿戴探頭都需要笨重的電纜來傳輸電源和數據，這極大地限制了受試者的活動能力，使動態測試或日常活動中的監視變得具有挑戰性。開發具有軟前端電路的全集成超聲波探頭尚未得到證實。此外，當前的可穿戴超聲技術可能會在主體運動期間失去對目標組織的跟蹤，因?yàn)槠つw表面上的設備會改變其相對于深層組織的位置。因此，它們需要頻繁的手動重新定位，并且只允許進行時間點檢查。此外，由于持續監控所產生的大量數據，前端電路和后端處理單元將不堪重負。因此，可穿戴超聲技術發展的一個重要里程碑是實現一個完全集成的無線系統，該系統可以跟蹤移動目標并自動進行數據采集和處理。于此，加利福尼亞大學圣地亞哥分校徐升等人報告了一個完全集成的自主超聲貼片系統 (USoP)。USoP以柔軟、可穿戴的形式集成了超聲波探頭和微型無線控制電子設備，克服了上述限制。

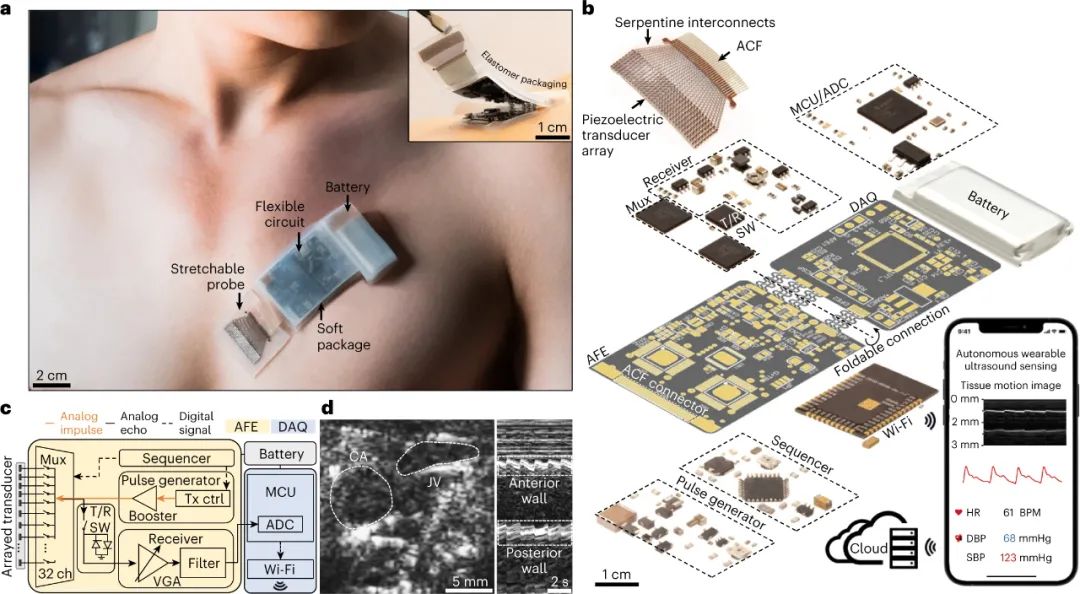

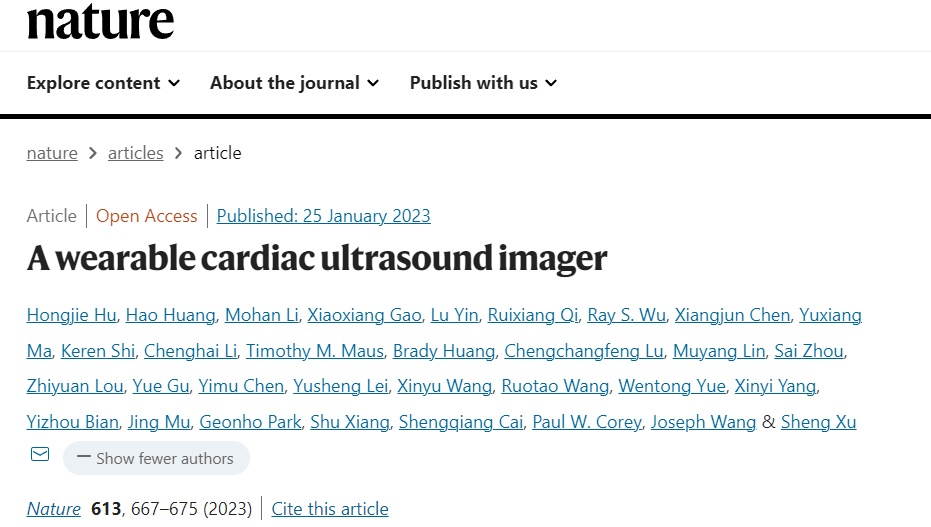

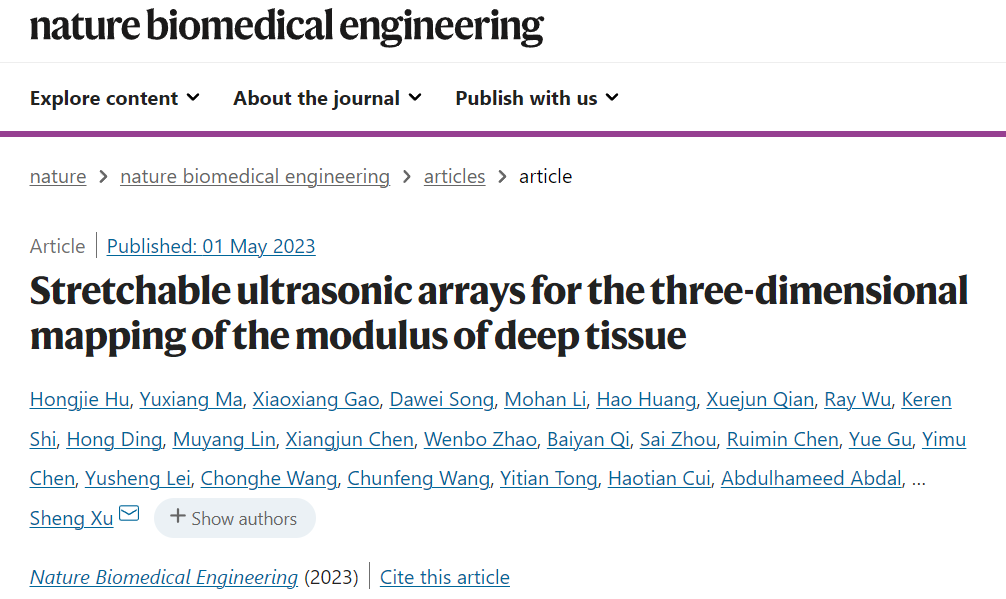

值得注意的是，該課題組近日在Nature、Nature BME上連續報道了超聲貼片領域相關研究成果。USoP 硬件由超聲探頭和控制電子設備組成，這些電子設備以小型化軟格式制造。超聲波探頭由壓電換能器、背襯材料、蛇形互連和接觸墊制成，類似于我們報告的結構。這種軟探頭設計降低了噪聲耦合，提高了分辨率，實現了無凝膠聲學耦合，并確保了探頭的耐用性。

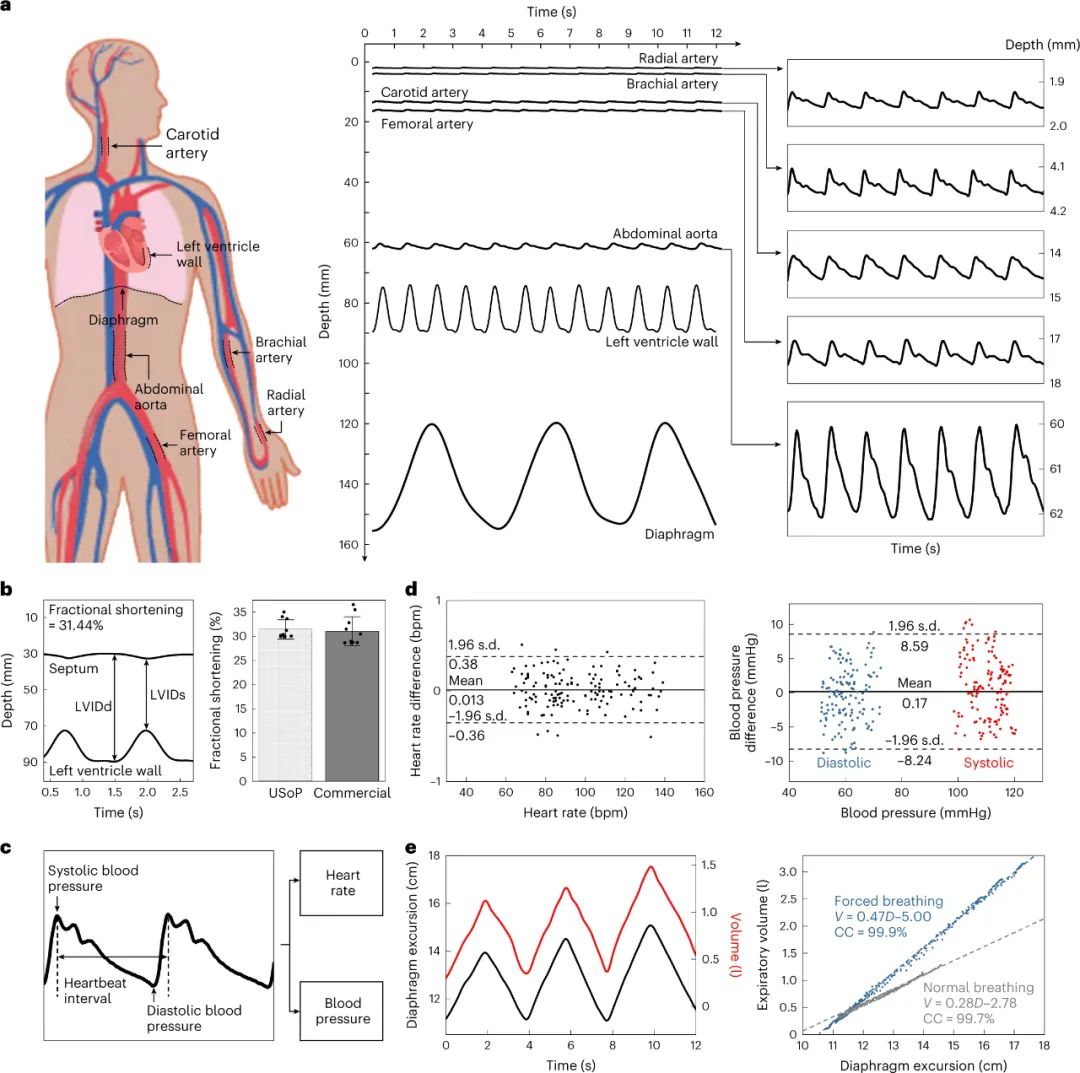

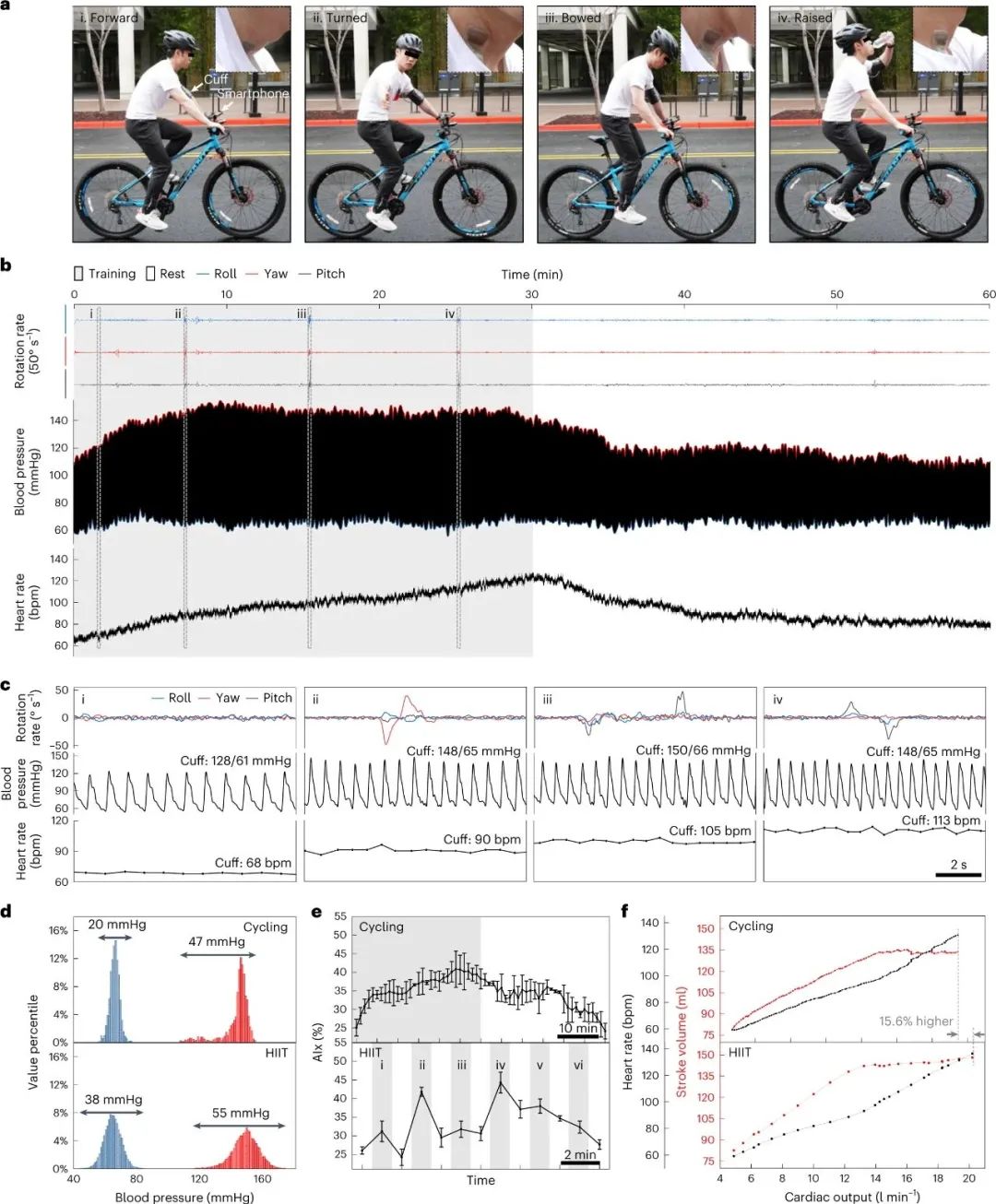

研究人員設計中心頻率為 2 MHz 至 6 MHz 的探頭，以實現所需的帶寬、軸向分辨率和穿透深度。控制電子器件采用柔性印刷電路板，包括模擬前端和數據采集模塊。模擬前端實現超聲傳感，通過多個組件的協調控制超聲發射和接收。數字化的回波通過無線傳輸?shù)浇K端設備進行信號處理和顯示。系統具有可彎曲、可拉伸和可扭轉的特性，可以與人體貼合使用。超聲探頭具有高帶寬，控制電子器件具有高采樣率和穩定的無線傳輸能力。系統功耗低，可通過商業鋰聚合物電池連續工作12小時以上。系統可以實現多種超聲成像模式，包括幅度模式、亮度模式和運動模式。圖|使用USoP監測和分析組織界面運動該完全集成的 USoP 解決了三個目前存在的問題，并使對深層組織信號的連續監測成為可能。1）首先，USoP通過無線連接設備和后端處理系統來消除有線連接，從而允許大范圍的主體移動。2）其次，USoP使用基于機器學習的算法來實時自動化數據采集和頻道選擇。據所知，之前報道的可穿戴設備都不能自主跟蹤移動目標。3）第三，支持深度學習的數據后處理減輕了人類負擔并實現了潛在的擴展。這些創新共同開辟了許多新的可能性。例如，可以在患者進行自然日常活動時對其進行監測，這可以提供與臨床更相關的豐富信息。可以捕獲對高強度鍛煉等高風險活動的反應，以進行更嚴格的診斷。連續數天或數周監測心血管系統響應壓力源的動態變化可以使廣泛的人群受益，從需要訓練優化的運動員到需要安全措施的心臟康復患者，再到一般的高危人群 心血管危險分層和預測。此外，完全集成的自主 USoP 消除了傳統超聲檢查對操作員的依賴，標準化了數據解釋過程，因此擴展了這種強大的診斷工具在住院和門診環境中的可及性。圖|運動過程中的持續監測該技術的未來發展可以集中在以下幾個方面。1）首先，軟超聲探頭在符合動態和曲線皮膚表面時面臨未知換能器位置的挑戰。使用沒有波束形成的單個換能器的 A 模式和 M 模式不受影響，但未知的換能器位置會導致 B 模式成像的相位像差和受損的波束形成。潛在的解決方案包括應用額外的形狀傳感器來實時映射換能器位置，或開發迭代對比度優化算法來補償變形陣列的相位失真。2）其次，應進一步提高USoP的長期耐磨性。將高度集成的芯片與多層軟電路相結合可以進一步增強系統的機械合規性。結合可穿戴能量收集設備可以延長 USoP 的電池壽命。用更耐用和滲透性更強的粘合劑代替有機硅粘合劑有助于在皮膚變形和出汗的情況下增強皮膚融合。3）第三，USOP可以潛在地應用于其他組織目標，特別是在持續監測至關重要的高風險人群中。4）第四，機器學習處理所需的云計算資源限制了偏遠和欠發達地區的可及性。基于功率性能平衡優化的機載數據分析。Lin, M., Zhang, Z., Gao, X. et al. A fully integrated wearable ultrasound system to monitor deep tissues in moving subjects. Nat Biotechnol (2023).https://doi.org/10.1038/s41587-023-01800-0
課題組簡介
徐升（Sheng Xu），加州大學圣地亞哥分校副教授。博士畢業于美國佐治亞理工學院材料科學與工程專業，曾在伊利諾伊大學香檳分校材料科學與工程系擔任博士后研究員。
研究工作集中在用于健康監測和人機界面的可穿戴柔性電子設備，曾獲材料研究學會（Materials Research Society，MRS）“杰出青年科學家獎”、斯隆研究獎等多項榮譽。
