傳感器小型化通過提供原位過程反饋來實現微創醫療程序或患者監測等應用。理想情況下，微型傳感器應該是無線的、價格低廉的，并允許通過負擔得起的檢測系統進行足夠距離的遠程檢測。
有鑒于此，德國飛利浦研究中心Jürgen Rahmer等人從理論上分析了無線傳感器的信號強度，并推導出體積小于 1mm3的高信號諧振磁機械傳感器的簡單設計。作為示例，作者演示了在未屏蔽環境中實時跟蹤飛蜂的位置和姿態、活檢針的導航、自由流動標記的跟蹤以及壓力和溫度的感測。實現的傳感器尺寸、測量精度和約25cm的工作空間顯示了用于醫療和非醫療應用的低成本無線跟蹤和傳感平臺的潛力。
本文要點：
（1）MMR系統設計概述
作者設計了一個技術平臺，通過將現有技術與尺寸約為1 mm的微型傳感器相結合實現了小型低成本的無線傳感器。該平臺可用于許多應用，例如手術設備和導管的導航、家庭血壓監測、無輻射胃排空研究、控制口服藥物依從性監測昆蟲行為等。作者展示了磁機械諧振器(MMR)的基本概念圖及MMR檢測系統的原理。由于磁化矢量的平面振蕩產生兩個正交信號分量，因此可以使用已知的線圈空間靈敏度分布重建位置和完整方向信息，即6個自由度(DoF)。

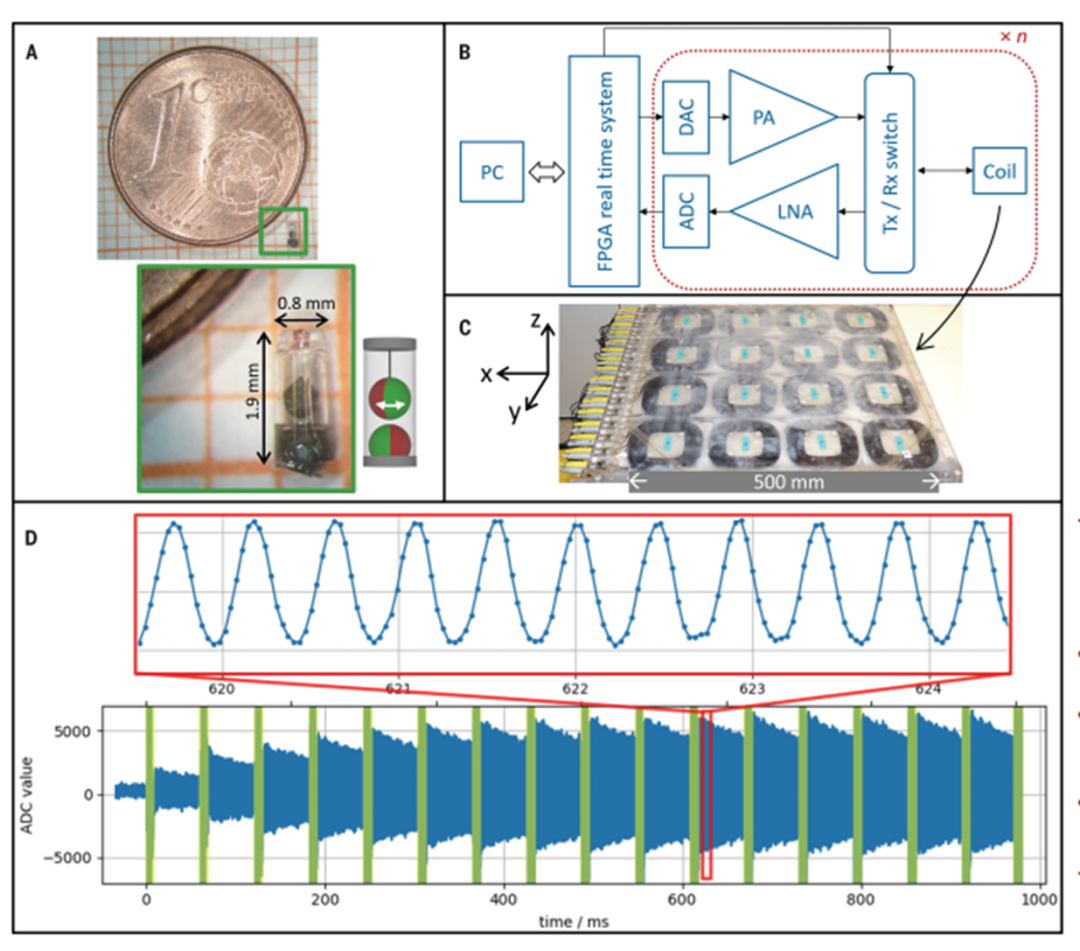

圖MMR系統組成和信號響應
（2）蜜蜂追蹤實驗
為了突出小標記足跡，一只配備有MMR（~1.5毫克）的蜜蜂在距離線圈陣列200毫米的距離內行走和飛行時被實時跟蹤。原始測量速率約為40 Hz，每次測量都會提供蜜蜂的瞬時位置（x、y、z）和姿態（俯仰、偏航、滾動），即6-DoF信息。根據跟蹤數據和攝像機視圖，飛蜂的速度高達每秒 600 毫米。
圖 蜜蜂追蹤實驗
（3）醫療導航實驗
為了演示醫療導航，MMR集成在插入彎曲活檢針中的探針中。由于2.2 kHz 的低共振頻率，針的鈦合金只會微弱地衰減 MMR 信號。因此，在明膠模型的體積上進行精確的針尖跟蹤是可能的。6-DoF信息使針能夠準確導航到目標，導航可以完全基于醫學成像系統提供的“路線圖”。為了模擬在胃腸道通道期間對可攝入標記物的跟蹤，在流過纏繞管模型時定位了一個不受限制的MMR、
圖 彎針導航實驗
（4）傳感實驗
為了演示傳感，密封的 MMR 壓力傳感器會受到壓力變化的影響。傳感器的靈敏度和測量范圍可以通過外殼的剛度進行調整。該傳感器使用兩個振蕩球體來降低對靜磁場背景場的敏感度，顯示了從測量信號中提取的共振頻率，同時使用注射器手動施加壓力變化。傳感器的靈敏度為0.34 Hz/mbar，結果表明針導航實驗的跟蹤標記也可用于測量溫度。

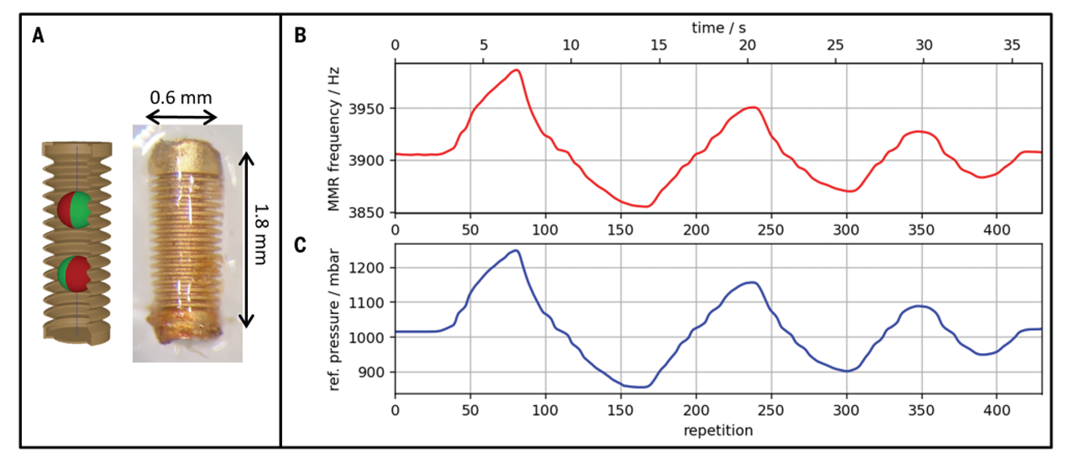

圖 壓力傳感器設計、演示器和測得的壓力變化
（5）比例定律
實驗展示了使用毫米大小的設備進行MMR跟蹤和感測。為了與現有技術進行比較，將 MMR 的信號與傳統的無源射頻電路進行了比較。研究結果表明相應技術可以提供的信號和大小組合。根據縮放定律，MMR的工作區域擴展到更小的器件尺寸。與現有的 LC 諧振器技術相比，MMR技術使無線標記和傳感器的線性尺寸縮小約1個數量級。小型化是由高MMR信號實現的。MMR設計還克服了磁性微機電系統在無線驅動和傳感應用中遇到的限制。MMR的簡單性可以實現簡單的制造和低成本。這些優勢與MMR的小尺寸及其約25厘米的無線檢測距離相結合可以改進或實現廣泛的應用。

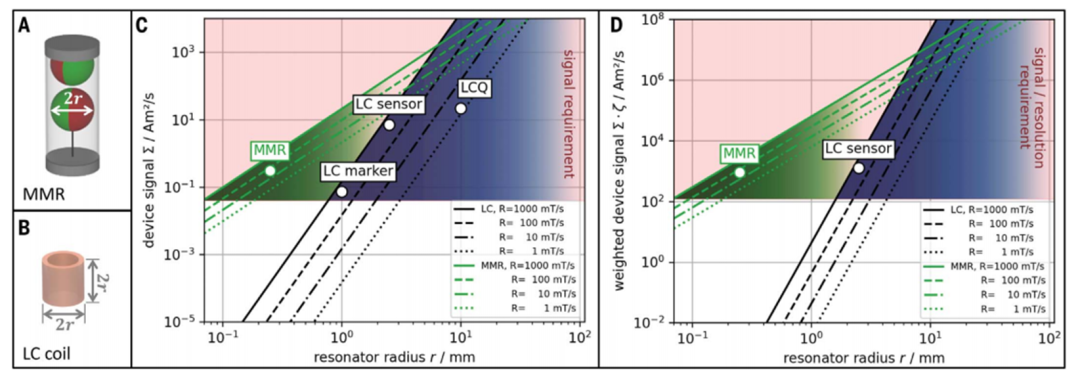

圖用于標記和傳感器應用的MMR和LC型諧振器之間的信號縮放比較
參考文獻：

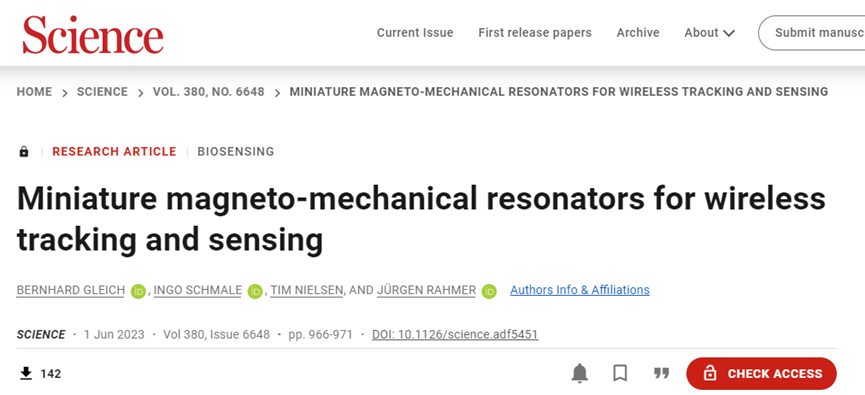

BERNHARD GLEICH, et al. Miniature magneto-mechanical resonators for wireless tracking and sensing. Science, 2023, 380(6648): 966-971
DOI: 10.1126/science.adf5451
https://www.science.org/doi/10.1126/science.adf5451
