她，12天，2篇Science！
學研匯 技術中心
納米人
2023-07-06

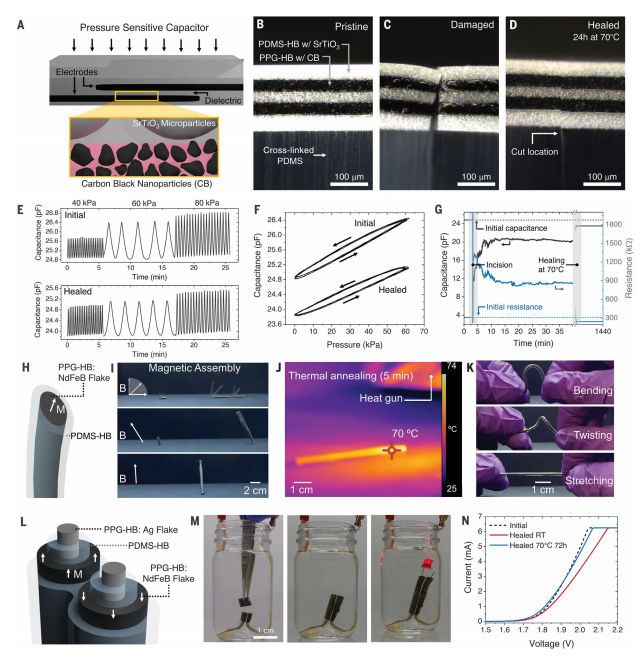

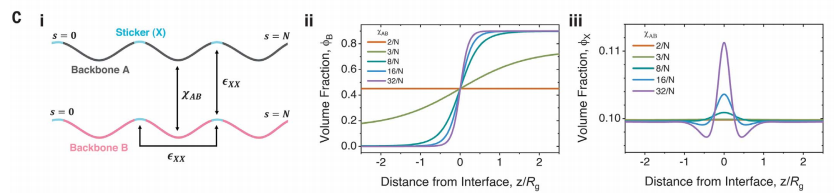

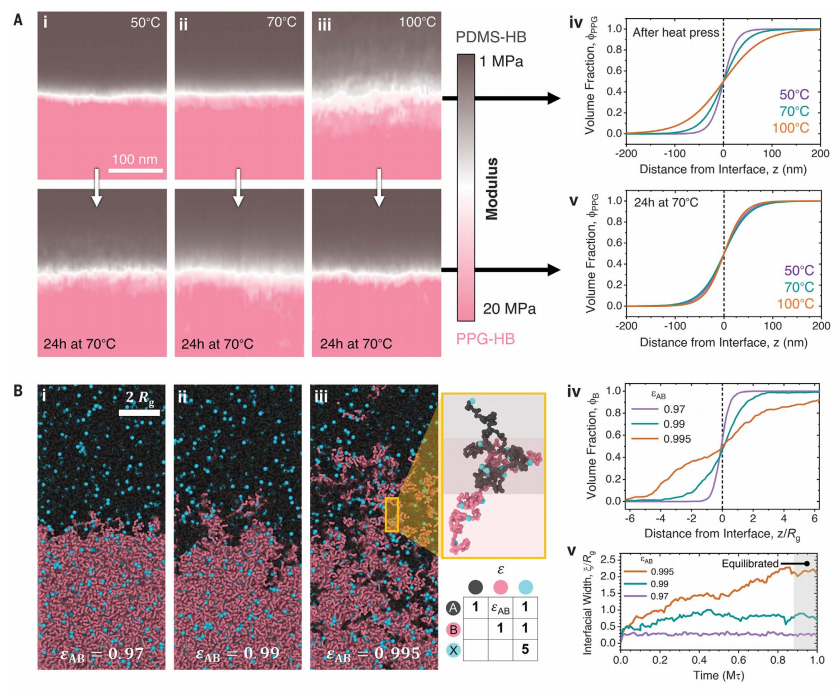

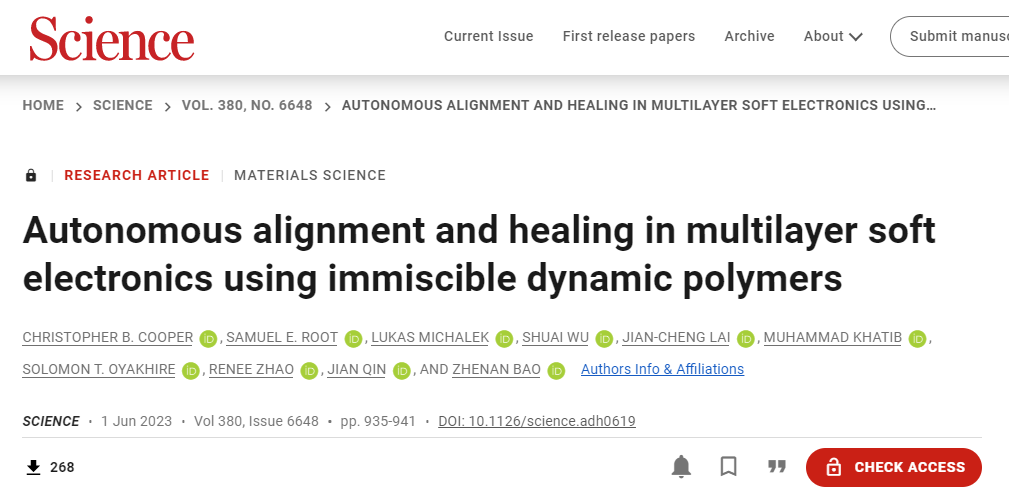

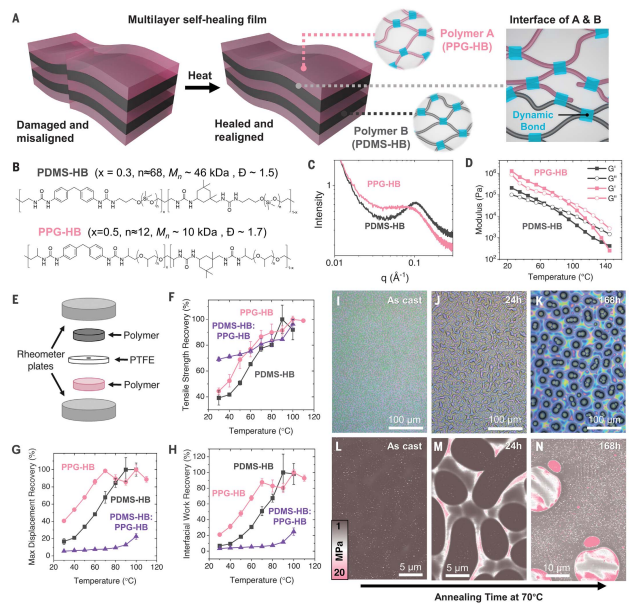

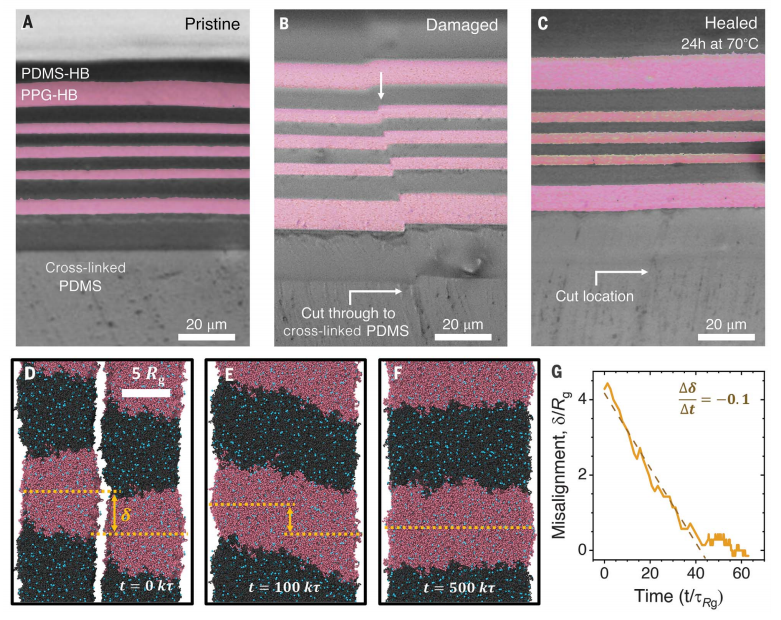

特別說明：本文由學研匯技術 中心原創撰寫，旨在分享相關科研知識。因?qū)W識有限，難免有所疏漏和錯誤，請讀者批判性閱讀，也懇請大方之家批評指正。原創丨彤心未泯（學研匯 技術中心）自我修復允許軟電子設備從各種形式的損壞中恢復，例如穿刺、劃痕和切片，以提高設備的穩健性和使用壽命。已經證明了使用一系列動態鍵的自修復聚合物，例如氫鍵、金屬-配體配位或動態共價鍵。然而，自我修復器件的開發仍存在以下問題：1、自修復聚合物需要嵌入導電介質才能用于功能性電子設備自修復聚合物通常是絕緣的，為了制造功能性電子設備，需要嵌入導電或介電材料以實現所需的整體電性能，同時保持軟機械性能自修復聚合物基質。2、具有不同功能的多層之間同時自我修復很重要許多自我修復設備已被報道，隨著設備復雜度的增加，在具有不同功能的多層之間同時發生自我修復變得很有必要。3、自我修復設備需要手動對齊，不適用于薄設備目前的自我修復設備需要厚層和仔細的手動對齊才能確保所有層之間的功能自我修復。自我修復設備在損壞后需要手動對齊以正確對齊不同的功能組件，這對于薄設備(<~100 mm)是不切實際的。有鑒于此，斯坦福大學鮑哲南等人使用了兩種動態聚合物，它們具有互不相溶的主鏈但具有相同的動態鍵，以維持層間粘附，同時在愈合過程中實現自主重排。這些動態聚合物表現出弱互穿和粘附界面，其寬度可調。當多層聚合物薄膜在損壞后錯位時，這些結構會在愈合過程中自動重新排列，以最大限度地減少界面自由能。作者制造了具有導電、介電和磁性顆粒的設備，這些粒子在損傷后可以進行功能愈合，從而實現薄膜壓力傳感器、磁組裝軟體機器人和水下電路組裝。1、設計了不混溶動態聚合物的分子并進行了表征作者設計了基于PDMS和PPG的聚合物PDMS-HB以及PPG-HB，可實現實驗上可獲得的愈合動力學。通過自愈行為和界面愈合行為表征，表明了聚合物的自愈能力及愈合機制。2、表征了兩種不混溶的動態聚合物之間的界面作者通過實驗、模擬和理論相結合來表征PDMS-HB和PPG-HB之間的界面，探究了動態聚合物之間的愈合機制。作者測試了PDMS-HB和PPG-HB多層膜的愈合，表明了聚合物在愈合過程中多層結構中的自主重新排列和愈合現象。作者通過壓敏電容器、多層磁線燈軟電子器件，證明使用交替的不混溶動態聚合物層可以促進薄多層電子設備愈合過程中的對齊。1、展示了一種多層自愈裝置，可實現自主對齊多層自愈裝置由一對具有相同動態鍵但聚合物主鏈不混溶的自愈聚合物組成。當損傷后發生錯位時，這些多層結構具有驅動定向鏈擴散的成分梯度，從而實現自主重排。2、實現了不混溶層間的強界面粘附力作者使用的兩種動態聚合物具有互不相溶的主鏈但具有相同的動態鍵，使原本不混溶的層之間具有很強的界面粘附力。3、演示了可自我修復的導電和絕緣復合材料制備了導電和絕緣復合材料，以形成薄膜壓力傳感器、磁性組裝的軟體機器人和水下電路，在機械損壞后很容易自我修復。聚合物之間最小的層間擴散可防止嵌入顆粒擴散，從而保留每一層的電子功能。不混溶動態聚合物的分子設計選擇PDMS和PPG作為模型不混溶主鏈聚合物，將由4,4'-亞甲基雙（異氰酸苯酯）（MPU）和異佛爾酮二異氰酸酯（IU）形成的雙脲鍵結合到每種聚合物中，制備了PDMS-HB以及PPG-HB。MPU單元的強定向結合將彈性納入網絡，而IU單元的較弱結合相互作用提供了一種應力耗散機制，以提高整體韌性并防止形成微觀結構。通過SAXS證實沒有較大的微結構，這兩種聚合物都表現出75°和85°C之間的儲能和損耗模量和遠低于室溫的玻璃化轉變溫度，可實現實驗上可獲得的愈合動力學。通過PDMS-HB 和 PPG-HB的自愈行為表征，觀察到PDMS-HB和PPG-HB的完全愈合。評估了PDMS-HB和PPG-HB之間的界面愈合，與自愈情況相比，PDMS-HB:PPG -HB界面的愈合減少。由于缺乏跨界面的大分子擴散，樣品之間的愈合在熱力學上受到限制，證實了較高溫度下愈合增加是來自增加的混溶性。圖 一對具有不混溶主鏈和相同氫鍵單元的動態聚合物的設計和表征兩種不混溶的動態聚合物之間的界面為了進一步檢驗愈合機制假設，通過實驗、模擬和理論相結合來表征PDMS-HB和PPG-HB之間的界面。觀察結果表明，界面在熱壓和退火過程中處于熱力學平衡狀態。此外，這些界面都是在室溫下測量的，沒有快速淬火，這意味著界面寬度（以及層間粘附）可以在特定溫度下進行編程，然后通過將鏈冷卻到動力學捕獲狀態來鎖定到位。為了作者通過界面愈合實驗證明了這一概念。實驗、模擬和理論相結合表明，隨著溫度升高，兩種不混溶的動態聚合物之間的界面受聚合物骨架之間χ參數(χAB)減小的控制，實驗、模擬和理論之間的一致性表明，這些模型可用于篩選聚合物主鏈和動態鍵合接頭以獲得理想的機械和修復性能。圖 兩個具有相同動態鍵的不混溶動態聚合物網絡之間的界面接下來測試了PDMS-HB和PPG-HB多層膜的愈合。假設減少聚合物之間的界面愈合將使薄膜在損壞后自動重新排列，利用PDMS-HB和PPG-HB的不混溶性，堆疊了厚度約為 100 mm 的交替薄膜。將所得薄膜放置在交聯的PDMS基板上，然后切成兩半。在愈合過程中，這些層自動重新排列并重新形成PDMS-HB和PPG-HB之間的尖銳交替界面。交聯PDMS中未對準的切口（無法自我修復）仍然可見。當相同類型的動態聚合物用于兩層時，未觀察到愈合過程中的自主重新排列。在粗粒度模擬模型中觀察到了多層結構中的自主重新排列和愈合現象。模擬與實驗之間的對應表明，這種現象可以推廣到其他聚合物對，以同時實現強層間粘附和選擇性層間愈合。圖 多層膜中不混溶的動態聚合物之間的自主排列和修復為了證明使用交替的不混溶動態聚合物層可以促進薄多層電子設備愈合過程中的對齊，作者研究了壓敏電容器的功能愈合。即使在損壞后未對齊，多層電容器在修復過程中也會重新對齊并恢復其傳感能力，在相同的循環負載條件下表現出定量相似的壓力傳感性能。作者還制造了核-殼纖維結構，與單組分磁性自愈相比，它實現了宏觀組裝但缺乏微觀對準的精度，這項工作表明可以同時采用兩種對準機制：磁引導宏觀對準和界面張力介導的微觀對準。在此演示的基礎上，制造了具有導電芯、絕緣殼、磁化層和外封裝殼的多層磁線。圖 基于動態聚合物復合材料的軟電子設備中功能層識別和修復的演示總之，作者通過使用兩種不混溶的動態聚合物在多層軟電子設備的自我修復過程中實現了自主對齊，其不同的主鏈能夠在損壞后實現界面張力介導的重新對齊。在兩種聚合物中使用相同的動態鍵來保持可拉伸設備所需的強層間粘合力。聚合物之間的界面寬度隨后決定了層間粘合力，可以通過退火溫度進行編程。模擬和理論結果表明，這種設計理念可以很容易地?cái)U(kuò)展到其他分子系統。作者還制造了薄膜可修復壓力傳感器、磁性組裝和焊接結構，以及可在修復過程中自動重新對齊的自修復水下電路，展示了本工作中所報道方法的能力。值得一提到的是，12天前，斯坦福大學鮑哲南等人剛剛在Science報道了一種模仿生物皮膚感覺反饋的神經形態電子皮膚系統，可以滿足與活體整合的所有基本要求。該電子皮膚可以模仿手指、腳趾或肢體在被戳或燙傷時移動的過程。該技術可能會導致假肢覆蓋物的開發，這種覆蓋物會給佩戴者一種觸覺，或者幫助皮膚受損的人恢復感覺。圖|支持感覺運動回路的電子皮膚CHRISTOPHER B. COOPER, et al. Autonomous alignment and healing in multilayer soft electronics using immiscible dynamic polymers. Science, 2023, 380(6648): 935-941.DOI: 10.1126/science.adh0619https://www.science.org/doi/10.1126/science.adh0619
加載更多
