實現與大體積氣體和固體激光器相媲美(甚至取代)的大規模單模、高功率、高光束質量半導體激光器是光子學和激光物理的終極目標之一。然而，傳統的高功率半導體激光器由于多模振蕩的出現，不可避免地會出現光束質量差的問題，而且在連續波( CW )工作條件下，振蕩會受到破壞性熱效應的影響。
有鑒于此，京都大學Susumu Noda等人通過在光子晶體內部控制厄密和非厄密耦合，并預先安裝晶格常數的空間分布來開發大規模的光子晶體表面發射激光器來克服這些挑戰，即使在連續波條件下也能保持這些耦合。對于具有3?mm大諧振直徑的光子晶體表面發射激光器，實現了超過50?W的純單模振蕩和0.05 °的極窄光束發散角，對應于材料中超過10000個波長。其亮度達到1?GW?cm-2?sr-1，兼具輸出功率和光束質量的優點，可與現有體積龐大的激光器媲美。該工作是單模千瓦級半導體激光器問世的一個重要里程碑，有望在不久的將來取代傳統的、體積更大的激光器。
厄米特和非厄米特控制的 PCSEL
首先，作者描述了在大規模PCSEL中實現單模振蕩的策略。通過控制雙晶格光子晶體中的厄米特和非厄米特耦合，使對應于（第一）高階模的波數的輻射常數充分大于基模的輻射常數。作者說明了雙晶格結構中厄米特和非厄米特耦合，由于四個基波之間的這種光學耦合，構建了四個諧振腔模式。

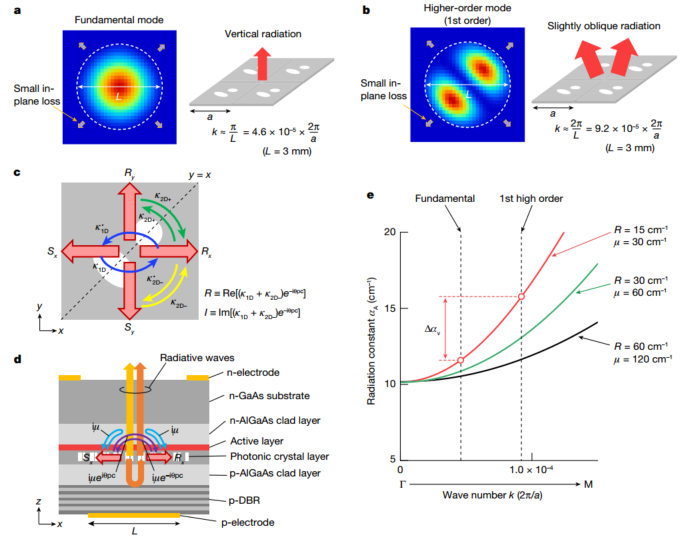

圖 控制光子晶體內部的厄米特和非厄米特光學耦合
開發直徑3mm的PCSEL
基于上述策略，開發了一種直徑為3 mm的PCSEL，其R和I值通過改變雙晶格結構的晶格間距和氣孔尺寸的平衡來控制，其μ值通過改變p-AlGaAs包層的厚度來控制，作者展示了基于保留氣孔的金屬-有機氣相外延再生長技術制造的3毫米直徑PCSEL成品。首先測量了制造器件的Γ點周圍模式A和C的頻率和輻射常數，然后通過擬合方程給出的分析值估計耦合系數R，I和μ，然后測量了PCSEL在脈沖條件下的激光特性，實現了0.045°的非常窄的光束發散角。

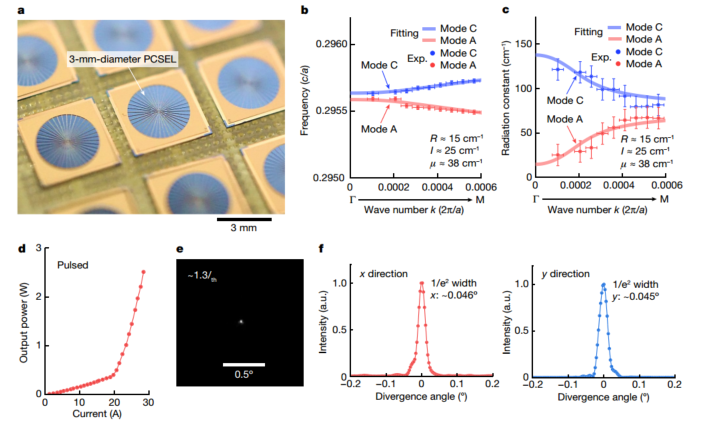

圖 開發直徑為3毫米的PCSEL并演示脈沖操作下非常窄的光束發散
高亮度CW單模 PCSEL
由于熱量的積累，CW電流注入會在PCSEL內部引起空間上不均勻的溫度分布。基于對光子、載流子和熱效應之間相互作用的自洽分析，在CW條件下模擬了熱積累對3毫米直徑PCSEL激光特性的影響。結果清楚地表明，由于溫度引起的和晶格常數引起的帶邊頻率變化相互抵消，獲得了均勻的頻率分布，預計將獲得具有非常窄的發散角的單模光束的發射。

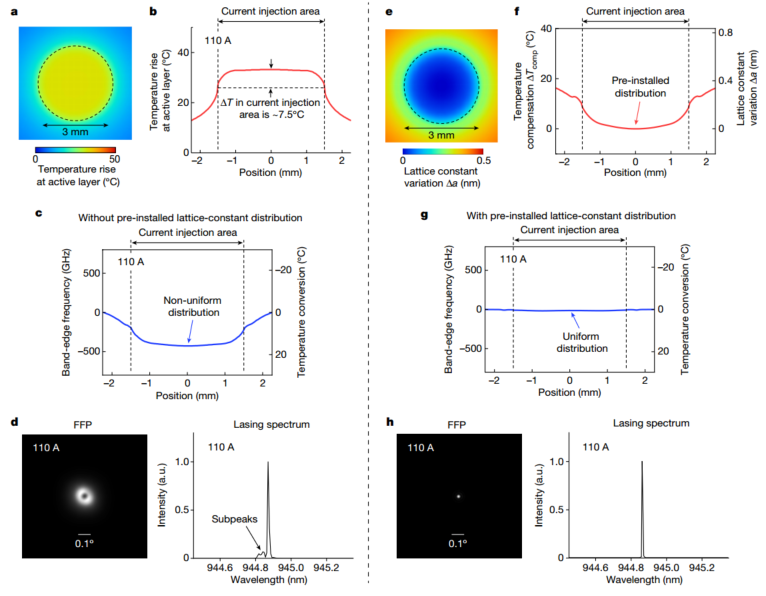

圖 引入晶格常數分布，在CW操作下實現3毫米直徑PCSEL的單模振蕩
50 W單模CW操作演示
應用上述策略，作者開發了具有預裝晶格常數分布的3毫米直徑 PCSEL，器件的耦合系數估計為R≈ 24 cm?1、I≈14 cm?1和μ ≈ 44 cm?1，閾值電流為25A，斜率效率約為 0.72W A?1。在 100-110A 的注入電流下，從單芯片 PCSEL獲得了超過50W的CW輸出功率。這些結果表明，預先安裝的晶格常數分布以及雙晶格結構內部厄米特和非厄米特耦合的控制有助于實現純單模、高光束質量、高功率CW操作超大面積PCSEL。

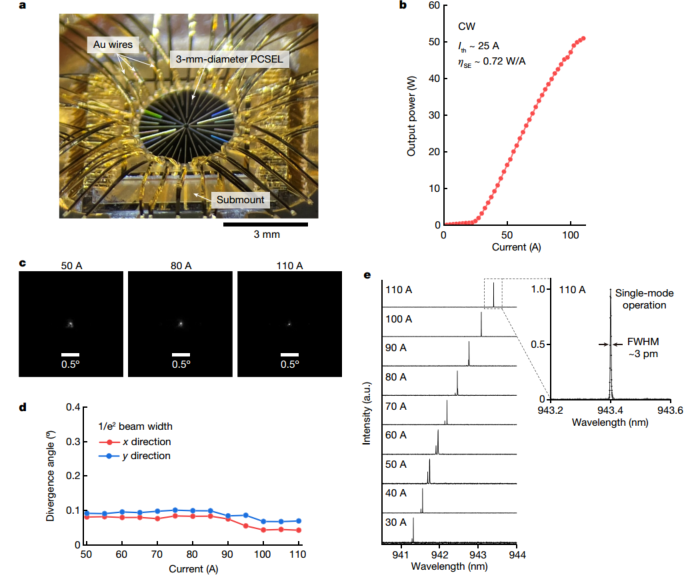

圖 3毫米直徑PCSEL的50 W單模CW操作演示
參考文獻：

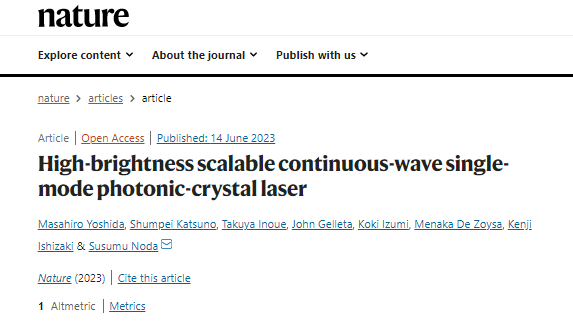

Yoshida, M., Katsuno, S., Inoue, T. et al. High-brightness scalable continuous-wave single-mode photonic-crystal laser. Nature (2023). https://doi.org/10.1038/s41586-023-06059-8
