碳基負載的過渡金屬單原子催化劑因具有接近100%的原子利用率，在電化學能量存儲與轉化方面的高效性（如氧還原、析氧、析氫和CO2還原反應等）等特點，已經成為一種獨特的電催化體系。
諸如碳材料等載體基質不僅為單個金屬原子提供錨定位點，石墨骨架具有良好的導電性，而且由于金屬原子和相鄰的碳原子之間強烈的界面相互作用，還會改變金屬原子的電荷密度和電子結構。當納米顆粒尺寸減小至單原子水平時，金屬-底物相互作用將最大化，帶來新催化活性位點的產生，新的反應途徑，最終提高催化性能。
DFT是探索單原子配位幾何和電子結構的有力工具，是揭示反應動力學機制的關鍵步驟。從得到的能量圖中，可識別速率確定步驟并比較各種原子位點之間的活性，這是確認催化活性位點的有效方法。
有鑒于此，加州大學圣克魯茲分校陳少偉教授總結了制備單原子催化劑的主要方法，討論了單原子催化劑對各種反應的電催化性能。
碳基質不僅可以作為穩定金屬原子的基底材料，而且由于較強的界面相互作用會影響金屬原子的電子密度，導致相鄰碳原子形成額外的活性位點，從而提高電催化活性。此外作者指出詳細了解原子尺度下的材料結構，是構建理論模擬和計算的相關結構模型的關鍵步驟。最后，強調了碳基單原子催化劑在電催化中未來發展的機遇和挑戰。
1. 單原子催化劑的制備
近期文獻報道了多種制備碳載單原子（SAC）的方法，如熱解，濕化學合成，物理和化學氣相沉積，電化學沉積，以及球磨等方式。
☆熱解法

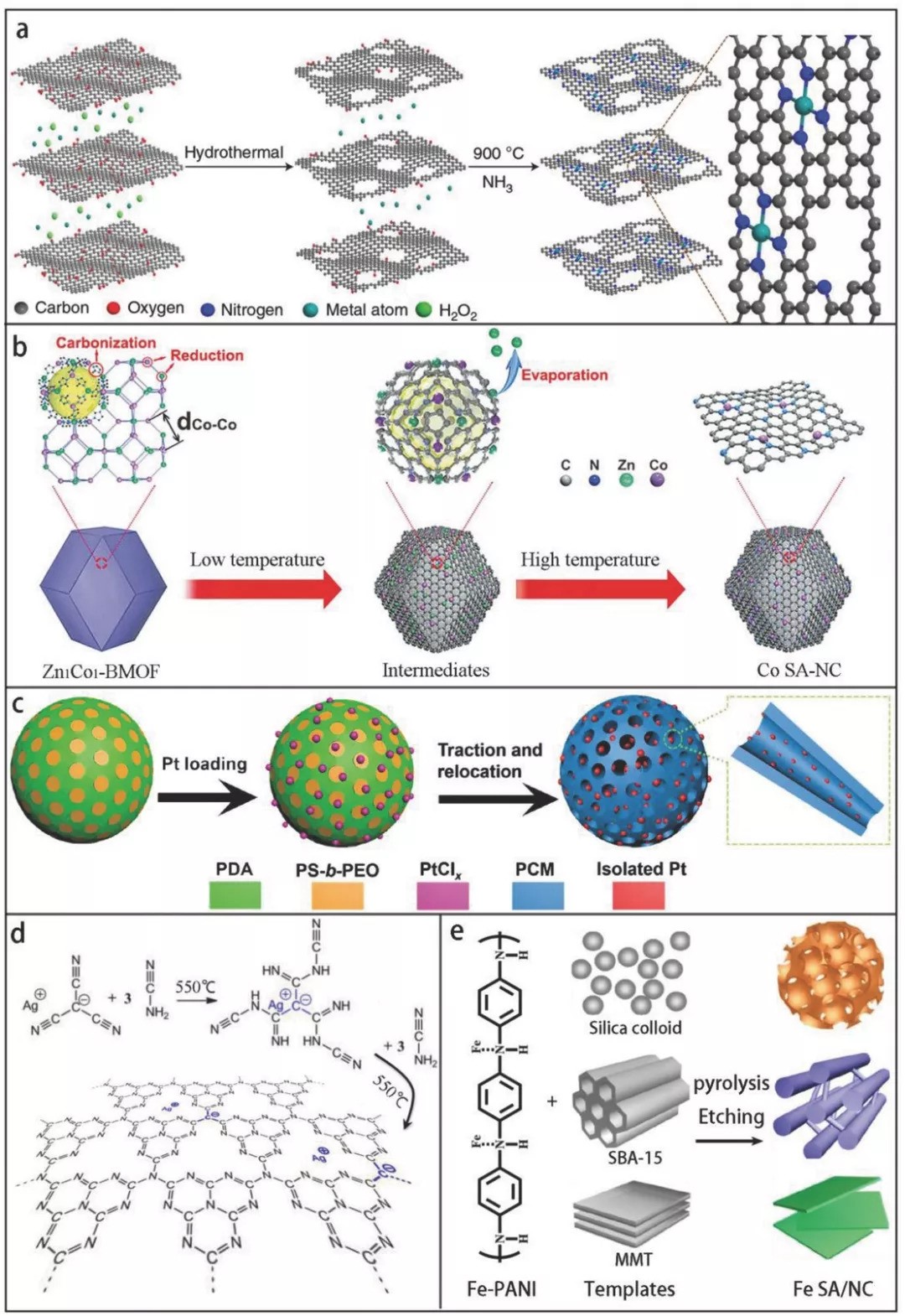

圖1 不同前體通過熱解途徑負載在碳基質上的金屬SACs的代表性實例
(a) 用吸附有金屬離子的 3D石墨烯水凝膠作為前體熱解得到具有MN4C4位點的M-NG（M = Fe，Co，Ni）SACs
(b) 以Zn1Co1-BMOF為前體制備Co-NG
(c) 聚多巴胺合成Pt-PCM
(d) 衍生自銀三嗪甲烷和氰胺的Ag-C3N4
(e) 不同模板下合成Fe-NC。
通過在受控氣氛（即N2，NH3，Ar或H2）的保護下高溫?zé)岱纸膺x擇的前體，熱解法已經相當廣泛地用于制備SAC。 前體通常分為5大類：碳基質和含金屬配合物的雜化物（圖1a）; 金屬有機框架（MOFs）（圖1b）； 聚合物（圖1c）；小分子前體（圖1d）；犧牲模板輔助法（圖1e）。
☆ 濕化學法

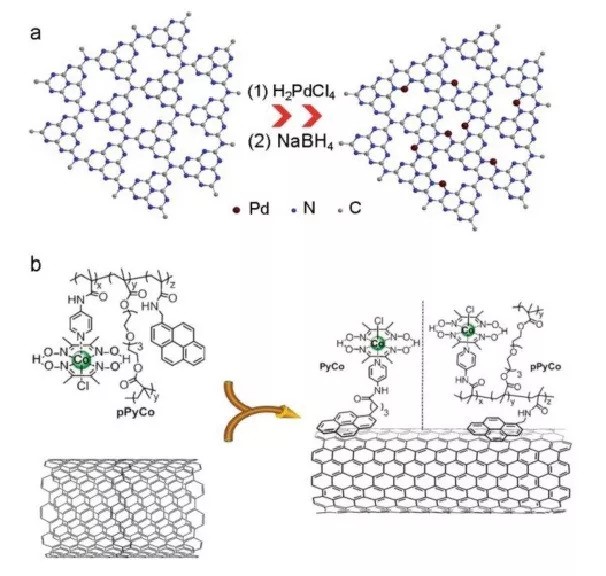

圖2 通過濕化學途徑合成的碳材料負載的金屬SAC的代表性實例
(a) 基于Pd原子與N位點配位的螯合機理得到的Pd-C3N4
(b) 基于主客體機理的Co-CNT的合成，其中Co絡合物通過芘部分吸附在CNT上
通過濕化學法制備得到的單原子催化劑，涉及到兩種略微不同的步驟。第一種是基于金屬中心與碳基材料中的N，O或S配位點之間的螯合作用如圖2a， 這主要歸因于金屬中心與C3N4的N位點之間的強配位，并且該方法也已用于制備Pt-C3N4和Ru-C3N4單原子催化劑。另一種方法利用客體分子和碳基主體材料之間的共價鍵，π-π堆積或靜電相互作用形成主客體結構（圖2b） 。
☆物理和化學沉積法
圖3 通過不同沉積技術負載在碳材料上的金屬SAC的代表性實例
(a) ALD法合成Pt-NG；
(b) CVD法制備 Ni-G SACs；
(c) 電化學沉積法制備Pt-SWCNT SACs
單原子的形成也可以通過將原子物質沉積到選定的載體基質上來實現，例如原子層沉積（ALD）和化學氣相沉積（CVD）。通過控制ALD循環數，Sun和Botton課題組使用(甲基環戊二烯)-三甲基鉑作為Pt源獲得負載在石墨烯表面上的Pt單原子，Pt納米團簇（Pt NCs）和Pt納米顆粒（Pt NP）（圖3a）。Qiu課題組使用CVD法將鎳單原子沉積在納米多孔石墨烯基質中（圖3b），在用HCl溶液蝕刻掉Ni基底之后，剩余的石墨烯結構含有Ni單原子。用滴鑄在玻碳電極上的單臂碳納米管（SWCNT）作為工作電極，Pt箔作為對電極和Ag/AgCl參比電極上，在0.5M H2SO4電解質中重復電位循環使得Pt原子沉積在SWCNT上形成Pt-SWCNT單原子（圖3c）。
☆球磨法
由于高能球磨是切割和/或重建化學鍵的有效方法，因此它可用于合成單原子催化劑。Deng課題組曾使用鐵酞菁和石墨烯作為起始材料，成功地在石墨烯基質中嵌入FeN4部分，F(xiàn)e載量高達4.0wt％ 。
☆石墨烯空位導向合成
該方法需要兩個關鍵步驟； 首先是通過高能原子/離子輻射產生石墨烯空位，并通過能量密度控制空位數；第二種是通過良好控制的濺射或聚焦離子束，用選擇的金屬原子，例如Au，Pt，F(xiàn)e，Co和In，來填充石墨烯空位。
2. 電催化性能
☆氧還原反應(ORR)
圖4
(a) N摻雜石墨烯的計算模型
(b) FeN4嵌入的石墨烯的計算模型
(c) N摻雜石墨烯的DOS曲線
(d) FeN4嵌入的石墨烯的DOS曲線
作者計算了在N摻雜石墨烯和FeN4嵌入石墨烯的各種幾何配位模式中ORR每個基本步驟的自由能變化。活性最高的幾何配置如圖4a，b所示，其中FeN4的Fe中心（反應自由能低至0.39eV）顯示出比N摻雜石墨烯的碳原子高得多的反應活性（反應自由能至少為0.61eV）。此外，從DOS曲線（圖4c，d）可以看出，對于FeN4部分而言費米能級周圍的狀態數明顯高于相鄰的氮和碳，其主要貢獻來自Fe 3d軌道。 這表明Fe中心有利于O2的吸附，并且可以提供電子使O2還原。
圖 5

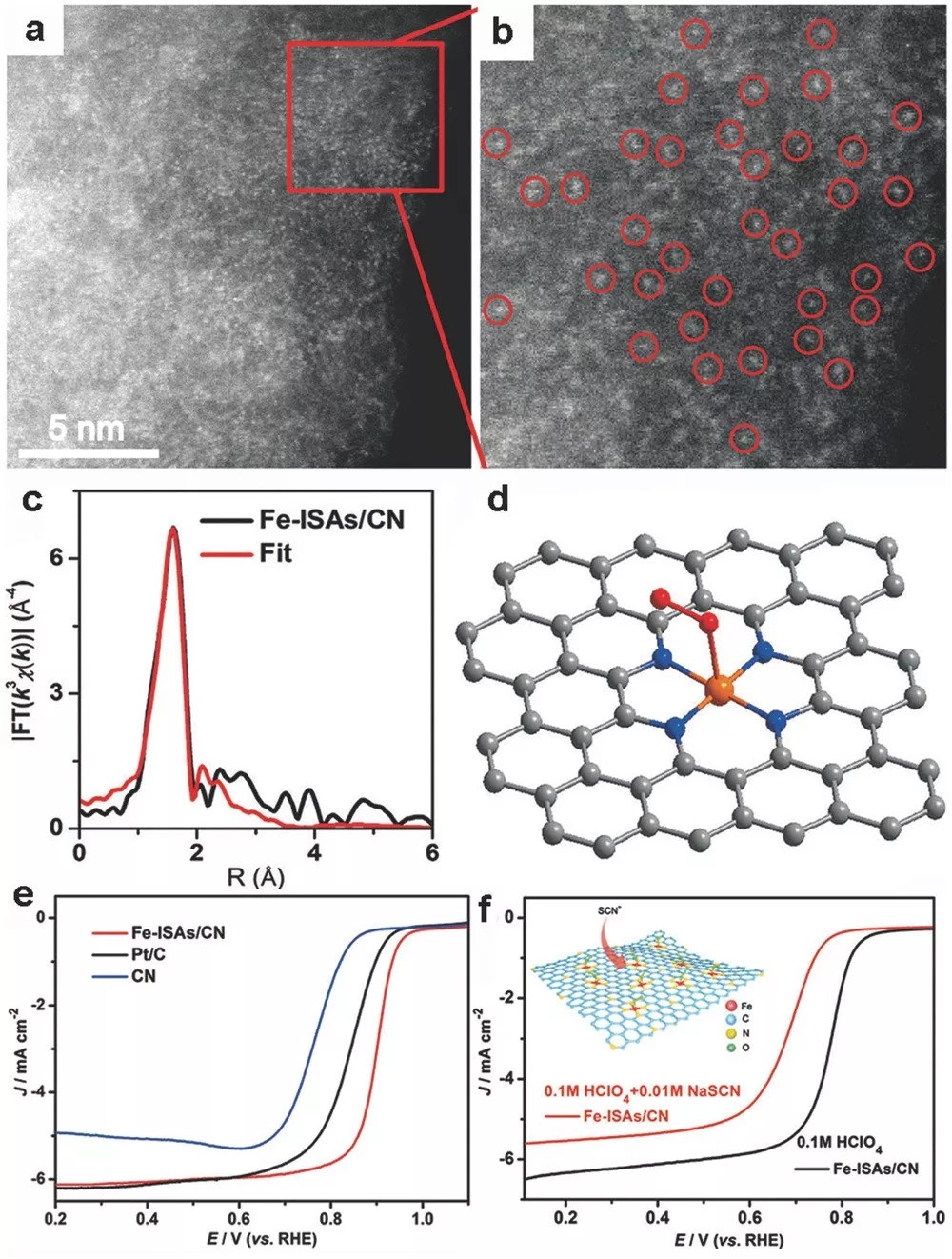

(a) ZIF-8@Fe(acac)3高溫處理后的TEM圖像
(b) 單原子Fe的HRTEM圖像（以紅色圓圈圈出）
(c) Fe-ISACs / CN的單個Fe原子的EXAFS r空間擬合曲線
(d) 結構圖模型
(e) Fe-ISA/CN，Pt/C和沒有單原子Fe的樣品（CN）的LSV曲線
(f) 在有和不含0.01M NaSCN的0.1M HClO4中的Fe-ISACs/CN的LSV曲線
Chen組用ZIF-8捕獲Fe(acac)3，所得結構的熱解產生嵌入碳骨架內的單個Fe原子, 從圖a，b中可以看出，單個Fe原子在碳基質上均勻分布，且該結構通過EXAFS測量進一步確定（圖c）。從EXAFS計算，F(xiàn)e的配位數約為5，平均鍵長為2.01，與吸附O2分子的FeN4結構一致（圖d）。靠近石墨烯層邊緣的FeN4位點是ORR高活性的主要來源。
圖 6

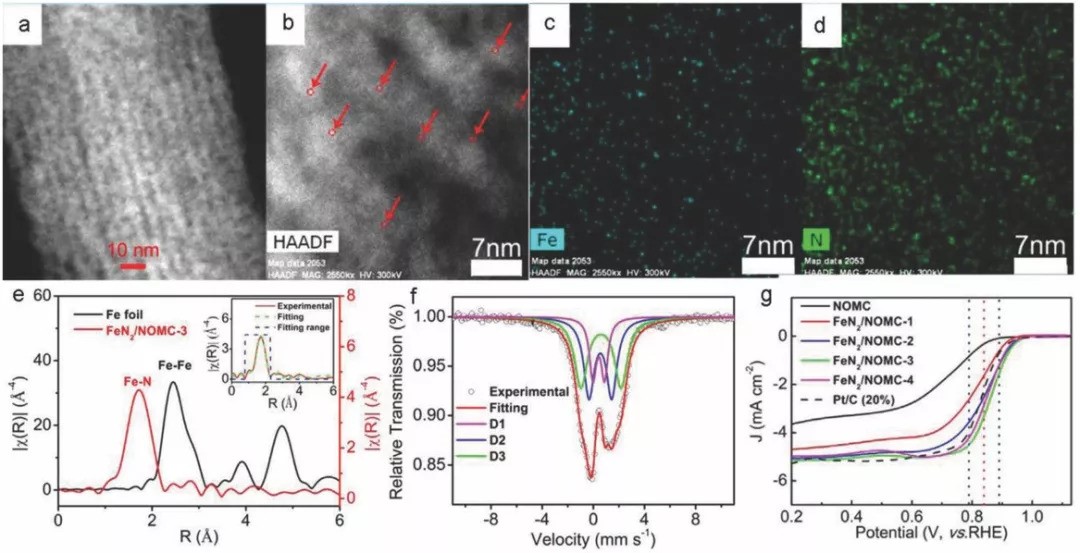

(a-b)碳基質上FeN2 / NOMC-3的HAADF-STEM
(c-d)Fe (c) and N (d)的 EELS mapping 分析
(e)FeN2/NOMC-3的傅里葉變換EXAFS光譜
(f)Fe57N2/NOMC-3的Fe穆斯堡爾光譜
(g)NOMC，F(xiàn)eN2/NOMC和商用Pt/C（20％）在O2飽和的0.1M KOH溶液中以1600rpm的ORR極化曲線，電位掃描速率為10mV s-1
Shen組用SBA-15作為模板，F(xiàn)eCl3，乙二胺和四氯化碳作為Fe，N和C源，并通過熱解得到Fe SAC，其表示為FeN2/NOMC。 HAADF-STEM和元素映射表明Fe原子均勻的分散在碳結構中。

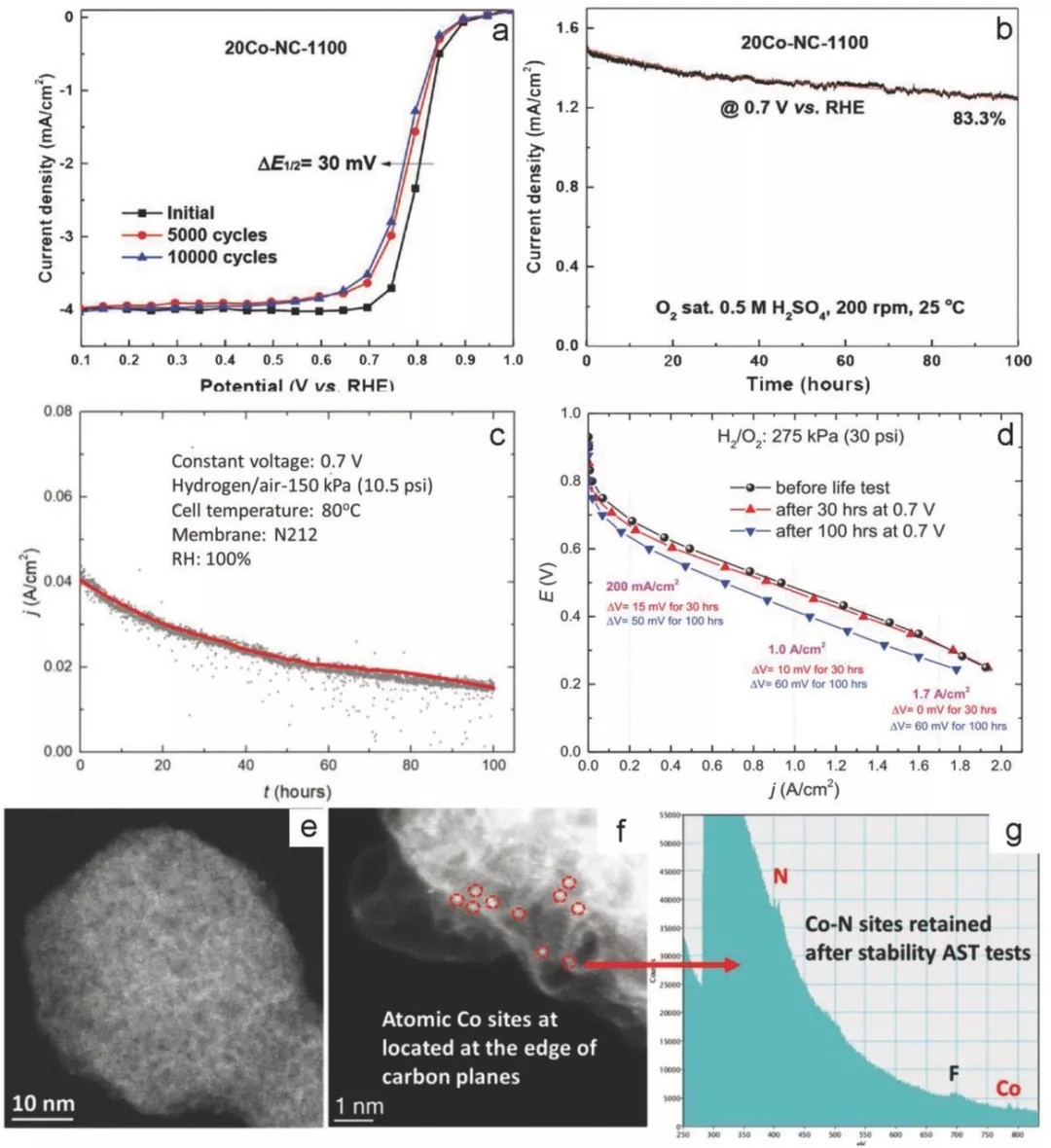

圖7 Co-NC SAC在PEMFC中作為氧還原催化劑的穩定性測試
(a) 在+0.6至+1.0V的電位范圍內，在O2飽和的0.5M H2SO4中循環測試
(b) +0.7V下的計時電流響應曲線
(c) + 0.7V，150kPa下在H2-air條件下PEMFC測試100小時
(d) +0.7 V下耐久性測試30h和100h之前和之后的H2-O2極化曲線
(e-g)低分辨率和高分辨率的像差校正HAADF-STEM圖像，以及相應的EEL光譜
Wang組對3D多孔MOF衍生的碳基質（Co-N-C）中的CoN4單原子作為PEMFC中ORR催化劑的穩定性進行了測試。上述測試證明了Co-N-C催化劑的優異的穩定性； 對于單原子來說主要是金屬單原子在結構中不穩定，并且聚集和/或溶解可能會降低活性和持久性。
☆析氫反應（HER）
圖 8

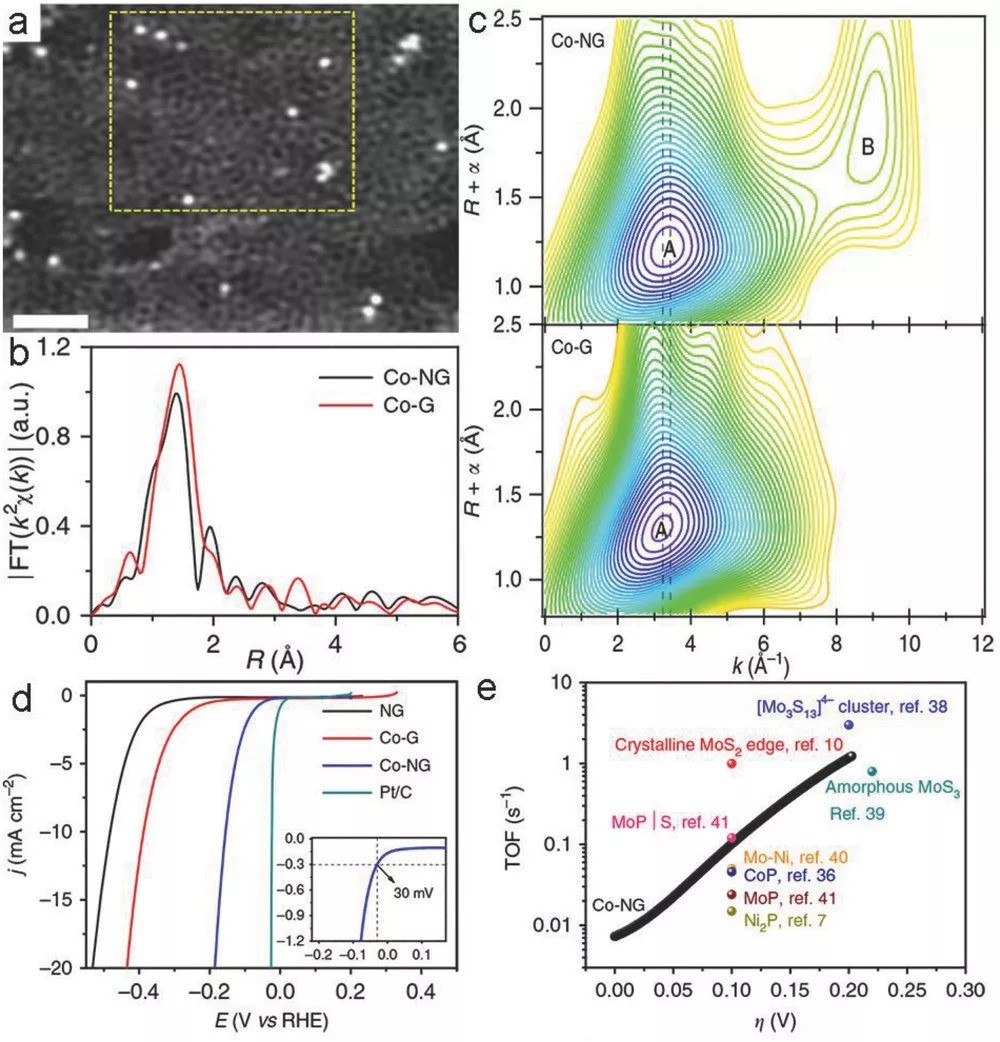

(a) Co-NG的HAADF-STEM圖像，在碳基質中顯示出良好分散的Co原子,比例尺1 nm
(b) Co-NG和Co-G樣品的R空間中的傅里葉變換的k2-加權EXAFS光譜
(c) Co-NG和Co-G樣品的小波變換的k2-加權EXAFS光譜
(d) 2mV s-1的掃描速率下，在0.5M H2SO4 中的Co-NG和其他催化劑的LSV曲線
(e) Co-NG催化劑（黑線）與其他催化劑的TOF值的比較
Tour組通過熱解合成摻入單個Co原子氮摻雜石墨烯（Co-NG）或未摻雜氮的石墨烯（Co-G）。在HER測試中，與NG和Co-G相比，Co-NG表現出優異的性能，起始電位僅為-30 mV，過電位（η10）為-140 mV，達到10mV cm-2的電流密度。
圖9

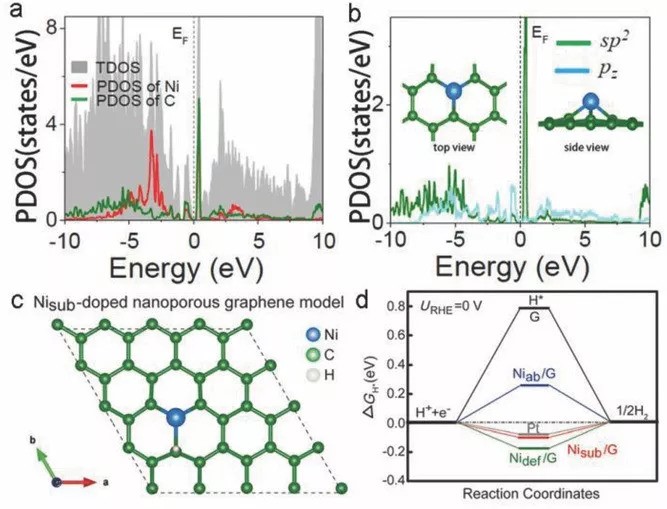

(a) TDOS和PDOS的DFT計算到Nisub原子（紅線）和相鄰的C原子（綠線）的優化結構
(b) Ni-G中相鄰C原子的軌道PDOS; 插圖是石墨烯晶格中Nisub原子的側視圖和俯視圖
(c) 氫吸附位點和Nisub-G模型的構型
(d) 各種催化劑平衡時HER的ΔGH*
當單個Ni原子嵌入（未摻雜的）石墨烯基質中時，也觀察到明顯的HER活性。 DFT計算評估了幾種可能構型的能量特性，例如苯環中心的Ni(Niab)，石墨烯晶格空位處的取代摻雜(Nisub)，以及缺陷位置上錨定的Ni(Nidef)。
圖 10

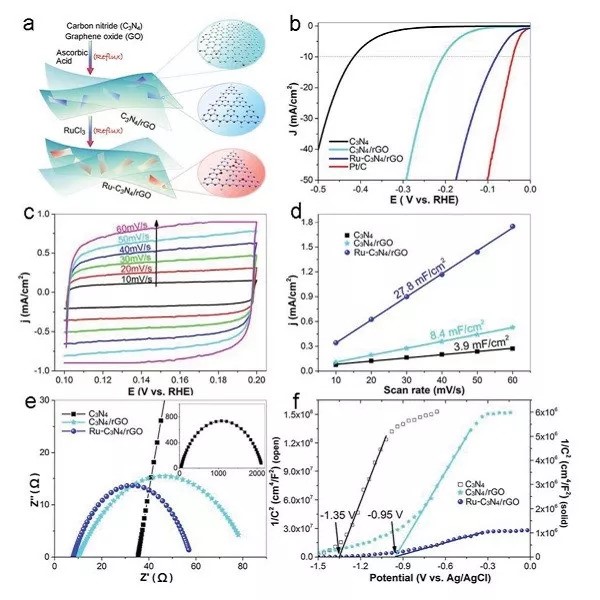

(a) RuSA-C3N4/rGO納米復合材料合成的示意圖
(b) 各種電催化劑在0.5M H2SO4中的LSV曲線
(c) 在電壓范圍內不同掃描速率的CV曲線，無法拉第反應
(d) +0.15V時電流密度與掃描速率的函數關系
(e) 0.5M H2SO4中，-0.1V時各種電催化劑的奈奎斯特曲線圖
(f) 0.1M Na2SO4中以1000Hz的頻率繪制各種電催化劑的Mott-Schottky曲線
通過濕化學途徑將rGO納米片結合到Ru-C3N4催化劑中可以顯著提高性能（圖a），η10僅為約-80 mV（圖b），這些結果證實了各種結構組分對HER活性的協同作用。
☆ 氧析出反應（OER）
圖11

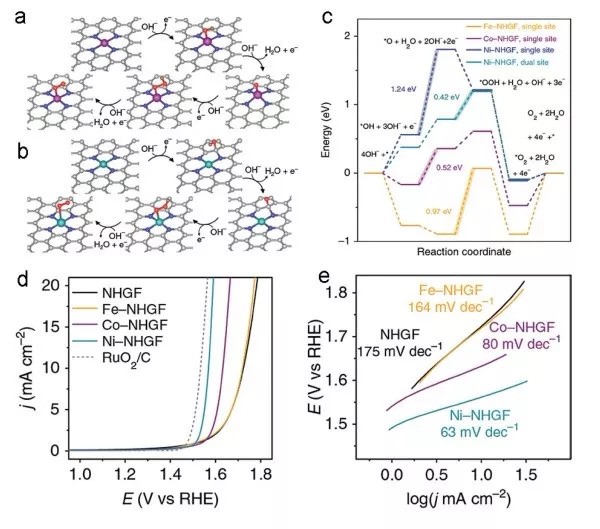

(a) 中間體吸附在單一位點（M = Fe或Co）的MN4C4的OER機理
(b) 中間體吸附在雙位點（M =Ni）的MN4C4的OER機理
(c) 具有MN4C4部分的M-NG，1.23V下的OER自由能圖
(d) 在1M KOH中以5mV s-1掃描速率下通過LSV計算M-NG，NG和商業RuO2/C的OER活性
(e) 催化劑相應的Tafel斜率
OER過程高度依賴于MN4C4中的金屬中心。對于M = Fe或Co，反應機理是通過金屬中心的單個位點，因為M和中間體之間的結合比鄰近的C位點強得多。相反，對于金屬 Ni，反應機理涉及Ni和C位點，C位點有利于O *和OH *吸附，而Ni位點優先進行OOH *吸附。NiN4C4的OER性能實際上與Ni基納米顆粒催化劑的OER性能相當。
☆ 二氧化碳還原(CO2RR)
圖 12

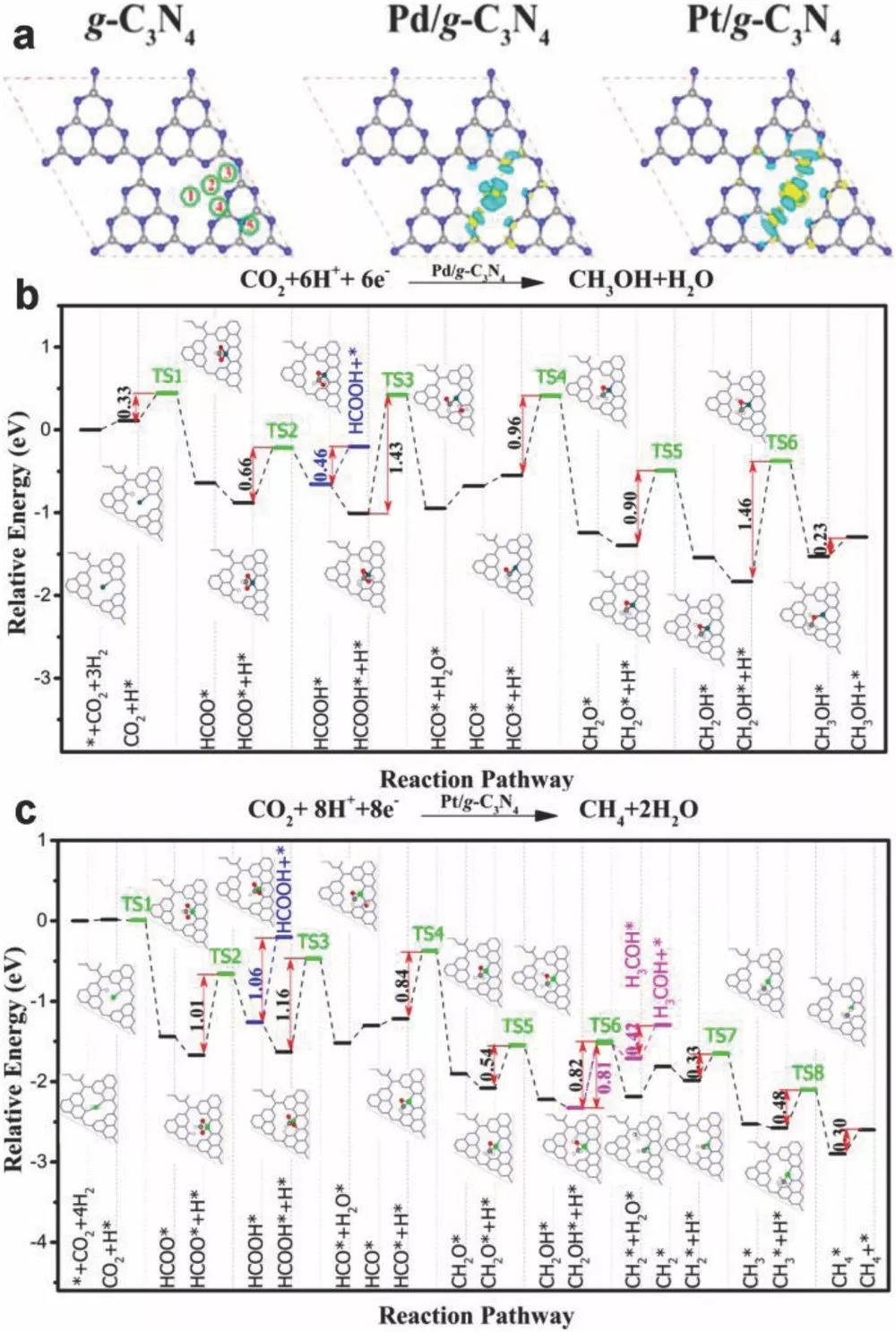

(a) 優化的g-C3N4，Pd/C3N4和Pt/C3N4原始結構
(b-c)在標準條件下由Pd/C3N4（b）和Pt/C3N4（c）催化的CO2還原的反應途徑
高課題組構建了單個Pd和Pt原子嵌入C3N4腔中的結構模型，并計算了它們在CO2還原中的電催化行為，結果表明，沉積金屬原子的理想幾何位置是空腔的中心，即圖a中的位置1。總之，當由Pd-C3N4催化時，CO2向HCOOH的電還原是有利的，而當由Pt-C3N4催化時優先還原成CH4。
圖13

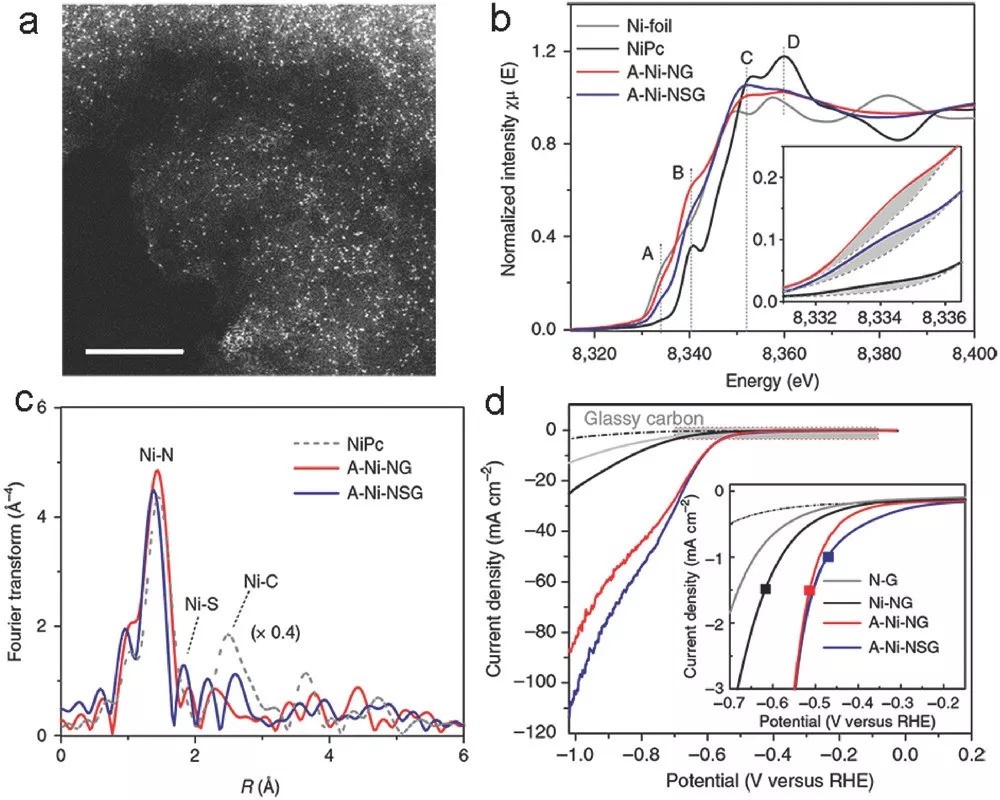

(a) Ni-NG的HAADF-STEM圖像
(b) Ni-NG，Ni-NSG和NiPc的Ni K邊XANES光譜
(c) 傅里葉變換的EXAFS光譜，其中NiPc光譜的尺寸已經減小
(d) CO2飽和的0.5M KHCO3溶液中以1600rpm的轉速和5mV s-1的掃描速率的LSV曲線,催化劑負載量為0.1mg cm-2
楊組在氬氣氛下熱解氨基酸，三聚氰胺和乙酸鎳的混合物。 從圖a中的TEM圖像可以看出，所得樣品顯示出光滑的表面，其中單個Ni原子（白點）分散在整個材料中。DFT計算表明，Ni位點最可能是CO2RR活性的原因。
☆多功能催化劑
圖 14

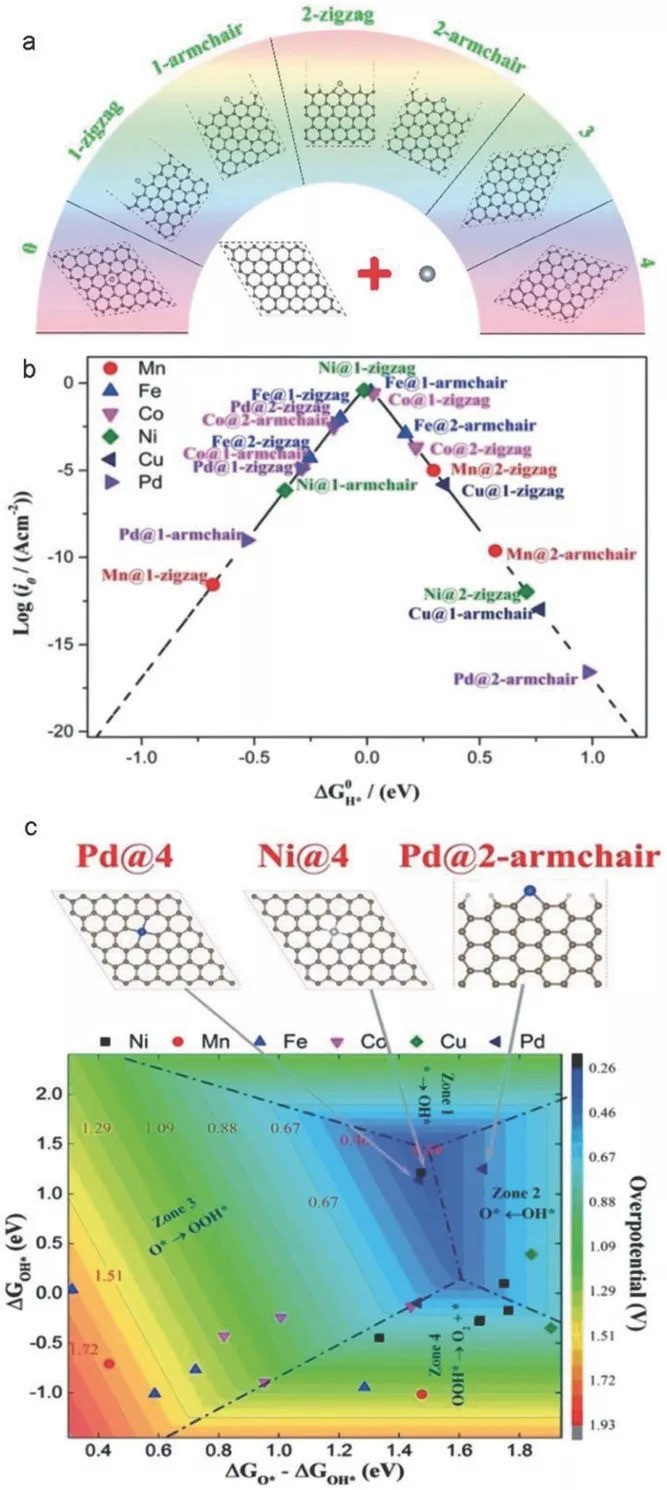

(a) 具有不同配位數（C位點）的Ni位點的M-G（M = Mn，F(xiàn)e，Co，Ni，Cu和Pd）復合模型
(b) 各種低配位過渡金屬交流電（i0）與氫吸附的吉布斯自由能（ΔG。H*）的火山型曲線
(c) 具有O *和OH *結合能的理論OER過電位火山圖用來比較M-G復合催化劑理論活性
一些催化劑實際上在多種反應類型中都具有活性的，例如，Co-NC SAC已被用作HER，OER和ORR的有效催化劑，這表明一些單原子催化劑可以充當雙功能或甚至多功能催化劑，這是充電電池重要的獨特需求。通常，M-C部分被認為是吸附反應中間體的活性位點，可以通過優化MCx部分的配位數來選擇金屬單原子催化劑。
總結與展望
碳基材料負載的單金屬原子代表了一類新的低成本，高效電催化劑，這些電化學反應在電化學能量轉換和儲存中具有基礎和技術意義，如HER，ORR，OER和CO2RR。盡管取得了不少進展，但仍存在挑戰。例如，SAC中活性材料的負載量通常是最小的，導致在實際應用中電流密度較低。 然而負載量增加時，不可避免地出現金屬原子遷移和聚集以形成納米顆粒的問題。為此，必須在合成前沿和結構特征方面取得突破，這將是未來研究的重點。
