第一作者：邵元龍
通訊作者：邵元龍、王宏志、Bruce Dunn、Richard Kaner
通訊單位：東華大學、加州大學洛杉磯分校
核心內容：
1. 概述了超級電容器的發展歷史。
2. 詳細介紹了其儲能機理及評價機制。
3. 對電容型非對稱超級電容器、金屬離子電容、混合電容和氧化還原離子電容等進行詳細的介紹及機理分析。
4. 從八個方面對超級電容器的研究進行展望。
超級電容器，也稱之為電化學電容器，基于其高功率密度（5-30 kW/kg，高出鋰離子電池10-100倍），極短的充電時間（幾分鐘甚至幾十秒），超長的循環壽命（104-106次），在能領存儲領域受到了廣泛的關注。但是領域內的整體研究標準較為模糊，儲能機理不明確，很大程度上限制了超級電容器的研究發展。
為了更有效的研究超級電容器的能量存儲機制，更加合理科學的提升超級電容器的能量存儲特性，對這一領域分類、性能計算分析方法、儲能機制及相關先進表征技術的詳細分析論述成為該領域的迫切需求。
有鑒于此，劍橋大學博士后邵元龍、東華大學王宏志教授、UCLA Bruce Dunn教授以及UCLA Richard Kaner教授對超級電容器領域的器件設計及儲能機理提供了最新總結。

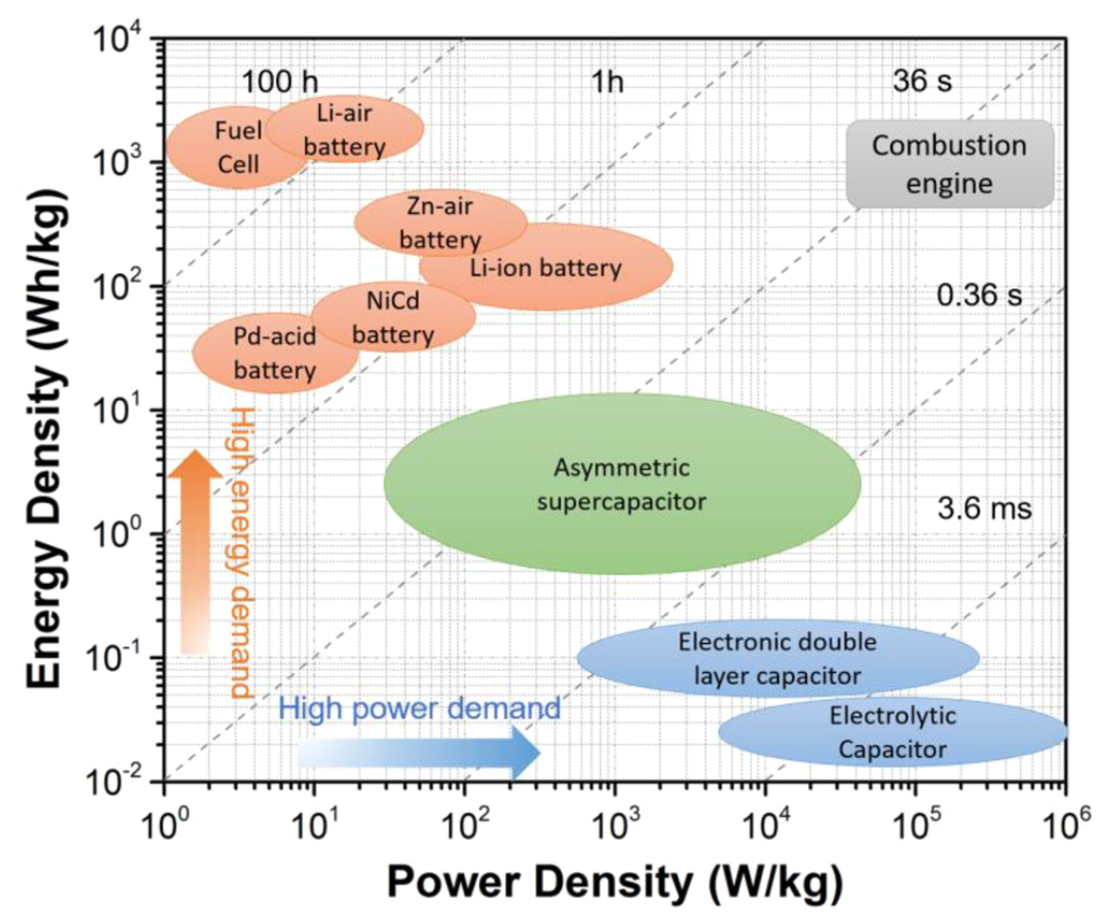

圖1 不同種類能量存儲器件能量密度，功率密度和放電時間性能對比
1. 超級電容器分類
按照器件結構及儲能機制，超級電容器整體可以分為三類：雙電層電容(EDLCs, electric double layer capacitors)、贗電容(Pseudocapacitors)和非對稱電容(Asymmetricsupercapacitors)。非對稱超級電容器涵蓋較廣，包括電容型非對稱超級電容(Capacitiveasymmetric supercapacitors)和混合電容(Hybrid capacitors)。混合電容即是將全電容器件中引入電池特性材料、或氧化還原活性電解液，基于這些材料的法拉第氧化還原過程，混合電容的能量密度與其他類型超級電容器相比明顯提升，同時保留較高的功率密度和循環穩定性。

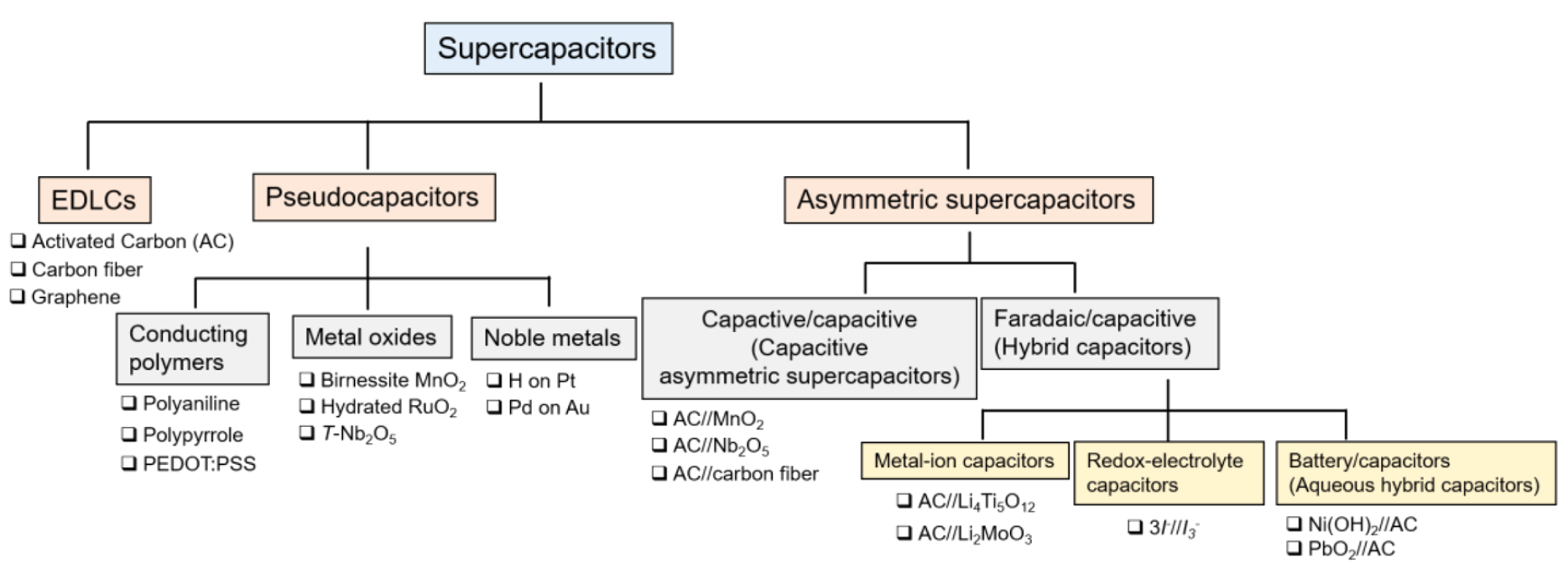

圖2 超級電容器的整體分類
2. 超級電容器的發展史
超級電容器的發展史同樣也是認知超級電容器儲能機理，拓展超級電容器類型的歷史。從1746年左右，歐洲的Leyden小鎮第一次發現采用裝有金屬片兩極和水的玻璃罐內可以存儲電荷以來，電容器的發展已經經過兩百多年。這期間，經歷了Helmholtz，Gouy，Chapman，Stern，Grahame等科學家一百年的探索，才逐步構建了現代雙電層電容理論。
圖3 超級電容器的發展史
在1971，科學家在以RuO2為電極材料第一次發現了贗電容（pseudocapacitance）現象。隨后，為解決超級電容器能量密度低這一關鍵問題，非對稱超級電容器在近些年迅猛發展。
3. 超級電容器的能量存儲機制
超級電容器的能量存儲機制整體上可以分為雙電層電容與贗電容兩類。電化學體系內，雙電層電容是依賴于電解液內的帶電離子在電極表面的凈電荷吸附產生的雙電層實現電荷存儲的。這是一個純凈電荷吸附脫附的過程，沒有任何的氧化還原過程參與，沒有電荷穿過雙電層。隨著近些年先進表征技術和模擬計算的應用，溶劑化帶電離子在微孔結構內或碳材料表面形成雙電層的過程有了更深入的認知和理解。對離子排斥和離子交換同樣也參與到電極材料表面凈電荷形成的過程。

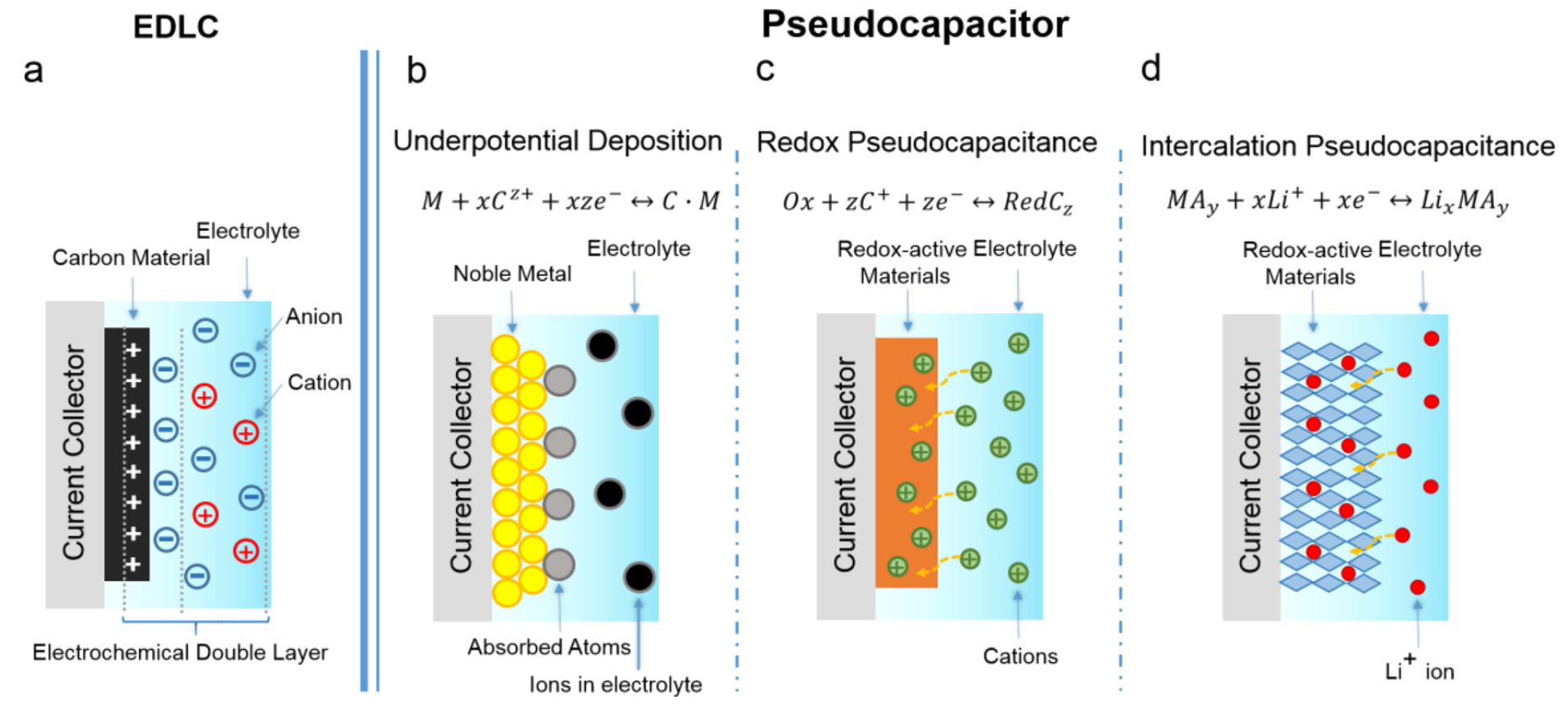

圖4 雙電層電容及三種不同贗電容機制的結構示意圖
贗電容則根據反應過程的不同分成三類，第一類是低電勢沉積（under potential deposition），較低外加電壓下，質子（H+）和鉛離子（Pb2+）吸附在貴金屬（Ag，Au）表面。由于貴金屬成本較高以及電壓視窗較窄，低電勢沉積很少應用到能量存儲中。
氧化還原贗電容，是最常見的一種贗電容形式，基于過渡金屬氧化物（MnO2，RuO2等）和導電高分子（PANi，PPy等）表面及近表面的氧化還原反應過程，進行電荷的存儲和釋放。
離子嵌入型贗電容，這一反應過程與嵌入型金屬離子電池的過程十分類似，只不過基于電極材料晶格尺寸或納米級的顆粒尺寸，離子嵌入型贗電容主要發生在電極材料的近表面。因此與電池過程相比，倍率性能和循環穩定性都有很大程度的提升。
4. 電池、全電容非對稱超級電容器和混合電容的電化學特性對比
如圖4所示，電池的電化學循環伏安曲線及恒流充放電曲線分別表現出明顯的氧化還原峰以及充放電平臺，這是因?yàn)殡姵氐哪芰看鎯?chǔ)主要是由固相擴散主導的金屬離子嵌入脫出過程所決定的。電池整體的電壓視窗主要由正負極電極材料的氧化還原電位所決定。

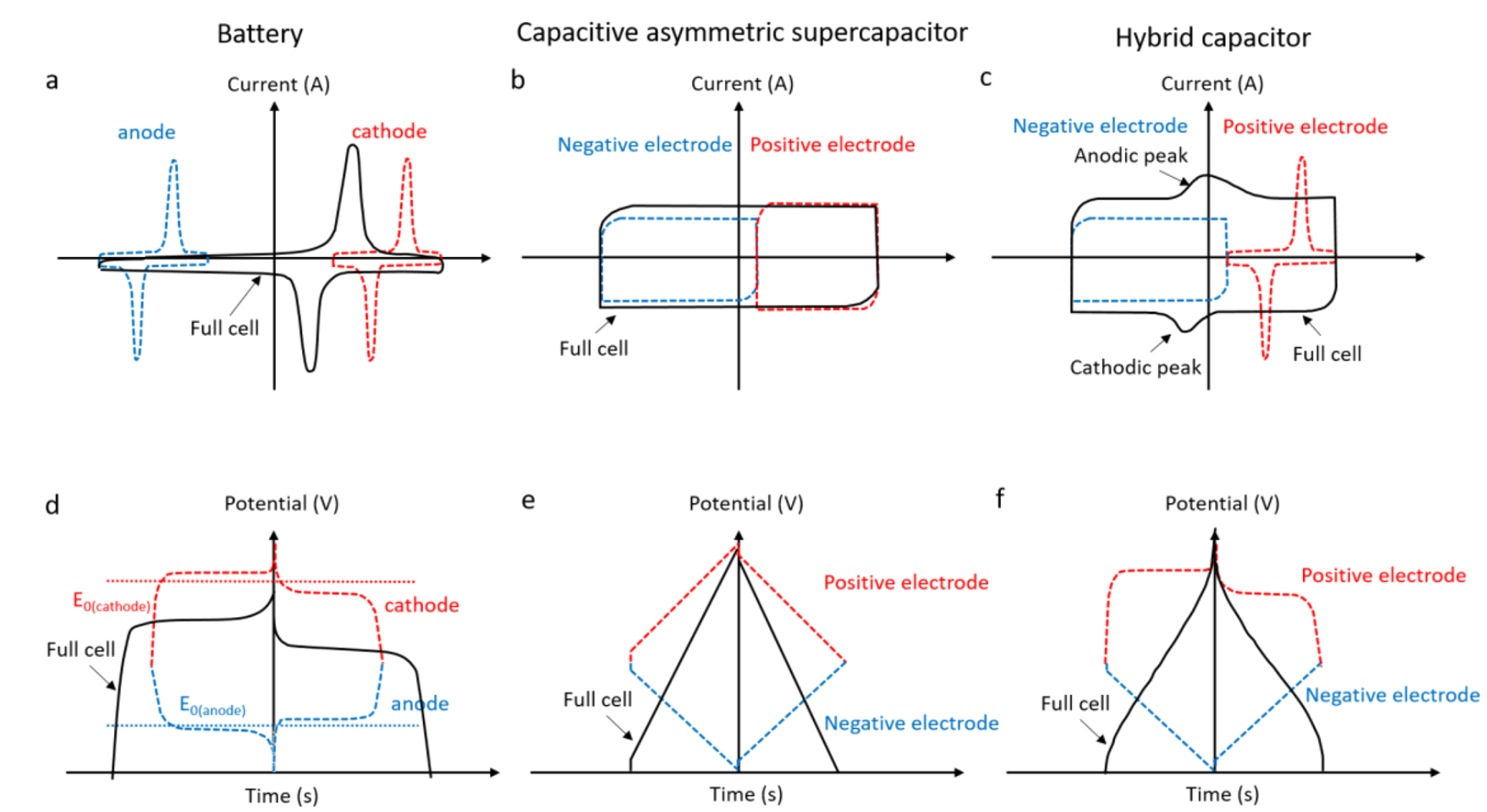

圖5 電池、全電容非對稱超級電容器和混合電容的電化學性能對比
全電容型超級電容器的循環伏安及充放電曲線，則分別呈現出矩形和斜直線的特性，這表明在穩定電壓視窗范圍內，表面及近表面的電容存儲的能力不受所選取的電壓視窗的范圍所影響，這與電容定義的公式一致（C=Q/U）。除此以外充放電的倍率的改變不會影響充放電曲線的形狀。
混合電容的電化學過程則是電容與電池特性的結合，循環伏安和充放電曲線整體呈現出矩形和斜直線的特點，但也出現了較明顯的寬峰和斜線中彎曲的部分。這表明在近電容的混合電容儲能特性中，電池特性的氧化還原活性電極材料也貢獻了一定的電量。
圖6 （a）不同種類贗電容電極材料的穩定電勢窗口水系非對稱超級電容器的電壓視窗與電解液的分解電壓之間的對應關系圖
5. 總結與展望
近些年，隨著眾多化學家、材料學家、物理學家和表征專家的不懈努力，電池和超級電容器得到了迅猛的發展。隨著理論研究的不斷深入，計算模擬手段的發展以及先進表征技術特別是原位表征技術的應用，使我們對電化學能量存儲器件，有了更深入的了解。于此同時，超級電容器領域的發展也迎來了全新的機遇和挑戰：
（1）超級電容器的能量存儲機制，雙電層電容及贗電容需要進一步的深入研究。
（2）需要探索和開發新的電極材料，來輔助研究能量存儲機制以及提升器件性能。
（3）電解液需要進一步的優化，來拓寬超級電容器的工作電壓及能量密度。
（4）探索更多種類的低成本的金屬離子電容，比如鈉離子電容、鋁離子電容等。
（5）更多先進的原位表征技術需要用于研究雙電層電容碳材料的結構、能量存儲過程中離子動力學過程以及贗電容存儲釋放過程中材料結構變化，以助于理解超級電容器的能量存儲機制。
（6）限域孔隙內的能量存儲過程很難被原位觀察，因此需要借助于先進的計算手段來擬合材料結構，以及分析施加電壓下的動力學過程。
（7）基于其高功率密度以及高循環穩定性和安全性，超級電容器與太陽能電池、熱電等能量獲取器件及電子器件的集成可以實現柔性可穿戴器件的自供電和多功能化等特性。
（8）嚴重的自放電是限制超級電容器廣泛應用的重要原因之一，在未來超級電容器的研究中，減緩自放電過程將受到越來越多的重視。
參考文獻：
Shao Y, El-Kady M F,Sun J, et al. Design and Mechanisms of Asymmetric Supercapacitors[J]. Chemical Reviews, 2018.
DOI:10.1021/acs.chemrev.8b00252
https://pubs.acs.org/doi/10.1021/acs.chemrev.8b00252
