混合價態錳的準確分解對于表征含錳電子、電催化和儲能材料的電子結構、電荷轉移和氧化還原中心有重要意義。Mn L2,3 吸收邊的電子能量損失光譜 (EELS) 和X 光吸收光譜 (XAS) 測量被廣泛用于此目的。迄今為止，盡管在樣品準備得當?shù)那闆r下，Mn L2,3 邊的測量很簡單，但 Mn 混合價態的準確分解仍然具有挑戰性。對于 EELS 和 XAS，需要在同一儀器/光束線上獲取 2+、3+ 和 4+ 參考光譜，并且最好在同一實驗中獲取，因?yàn)閮x器分辨率和能量軸偏移可能因?qū)嶒?yàn)而異。
為了克服這一障礙，在本研究中，加州大學爾灣分校忻獲麟教授課題組采用了深度學習開發了一種免校準和免參考的方法來精準分解EELS 和 XAS 中的Mn L2,3 邊。該研究訓練了深度學習回歸模型以準確預測混合價態Mn的組成。為了合成物理信息和真實標記的訓練數據集，我們創建了一個正向模型，該模型考慮了復數散射、儀器展寬、噪聲和能量軸偏移。通過該模型，我們創建了一個包含 120 萬個光譜的數據庫，其中每個光譜擁有對應的3元的組成向量。該數據庫包括同時包括了 EELS 和 XAS 光譜。通過在這個大型數據庫上進行訓練，我們的神經網絡在驗證數據集上實現了 85% 的準確率。我們對模型進行了測試，并發現它對噪聲（下降到10的峰值信噪比）和多重散射（高達t/λ = 1）都具有穩健性。我們進一步使用了未用于訓練的光譜數據驗證該神經網絡。該模型在分解Mn3O4、MnO、Mn2O3和MnO2方面均顯示出高準確度和高靈敏度。Mn3O4實驗數據的準確分解顯示該模型在量化上是正確的，并且可用于真實的實驗數據。我們的模型不僅將成為研究人員和材料科學家的寶貴工具，還可以協助經驗豐富的電子顯微鏡技術人員和同步輻射科學家自動分析錳L邊。
研究細節
錳參考光譜的收集與標準化處理
為了獲得足夠多樣化的數據，以捕捉EELS和XAS錳2+、3+和4+邊的特征，在本研究中，我們使用WebPlotDigitizer對記錄在6篇文獻中的23個實驗EELS和13個XAS錳光譜進行了數字化，共計38個。在圖1中，我們展示了用于制作訓練庫的所有光譜。（錳2.67+光譜未用于合成在訓練庫中）。在表1中，我們列出了我們數字化光譜的化合物以及它們的原始參考文獻。所有數據都被標準化為從630.5電子伏特（eV）到669.4 eV的范圍，間隔為0.1 eV（共338個數據點）。對于缺失數據，光譜的左側填充為零，右側填充為光譜的結束值。

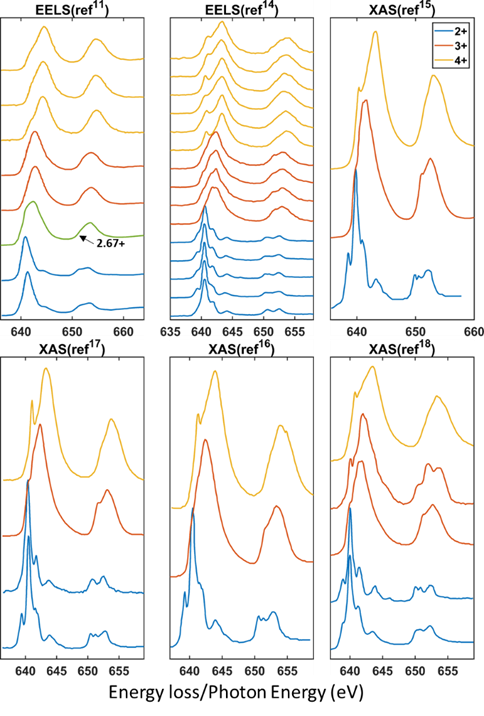

圖1. 制作訓練庫時使用的EELS和XAS錳L2,3邊。所展示的Mn 2.67+未包含在訓練庫中。
表1. Mn L2,3邊的化合物信息和參考文獻。

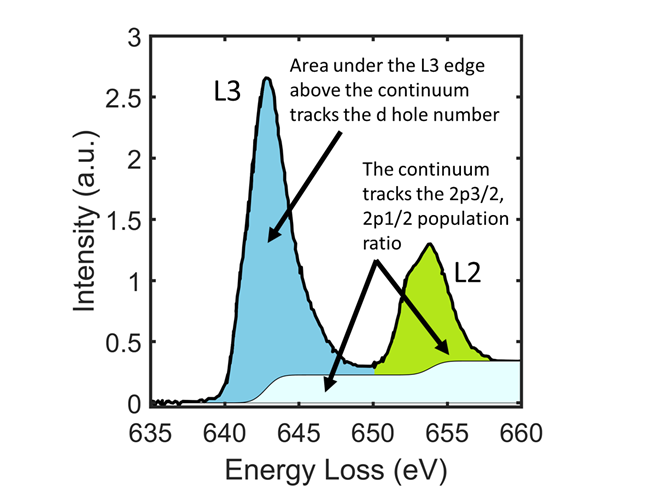

為了定量地組合2+、3+和4+錳光譜，我們需要按照正確的比例進行標準化處理。為了實現這一點，我們根據d電子空穴數來標準化錳L3邊。元素錳的電子構型為[Ar] 3d5 4s2。因此，Mn2+、3+、4+的電子構型分別為 [Ar] 3d5、[Ar] 3d4、[Ar] 3d3。由于d層可以容納10個電子，Mn 2+、3+和4+的空穴數分別為5、6和7。因此，在L3峰下和連續背景之上的面積應與d電子空穴數成比例。L2,3邊下的連續背景可以由兩個階躍函數建模，階躍高度遵循1:2的占據比例。（填充的2p3/2和2p1/2軌道的占據比例為1:2）。在從光譜中減去背景后，可以計算出d電子空穴面積（圖2）。通過這個找到d電子空穴面積的過程，我們可以正確地將2+、3+和4+光譜進行比例調整。
光譜的合成
s = xMn2+ + yMn3+ + zMn4+
其中，x + y + z = 1
組成= [x, y, z]

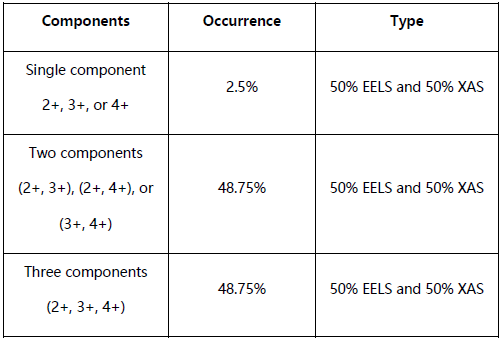

在合成光譜時，我們僅組合了從同一文獻的錳光譜因?yàn)橐M合的光譜必須具有相同的儀器分辨率。訓練數據集的組成在表2中有詳細說明。總共包含了1,200,000個合成光譜。

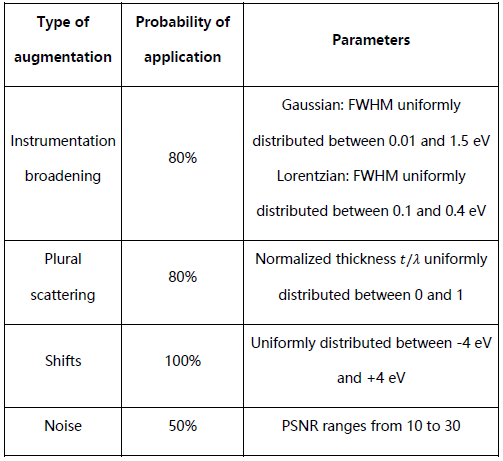

在光譜組合后，我們對每個光譜進行了模擬復數散射、儀器展寬、噪聲和能量軸偏移的處理以追求光譜的擬真性。表3總結了每項模擬所使用的參數。
我們的大腦如何處理或識別光譜特征與識別圖像中的空間特征非常相似。受此啟發，我們采用了在圖像分類中用于特征提取的卷積層。我們同時使用了全連接層（也稱為密集層）將這些特征連接起來，用于組成回歸。神經網路的輸入是一維光譜，輸出的是一個3元組成向量（圖3）。我們將這個網絡稱為卷積回歸網絡（CRN）。與分類網絡不同，回歸網絡的輸出是連續的數字，而不是二進制數字。因此，我們使用均方誤差函數作為損失函數。對于特征提取，我們使用了三個卷積層。每個卷積層后跟隨著泄漏線性整流單元（leaky ReLU）和最大池化。最后一個卷積層輸出41 * 128 = 5248個濾波特征。在回歸層中，我們使用了三個全連接層，神經元數量依次為2048、512，然后是3個帶有泄漏線性整流單元的神經元。最終輸出是最后的3個神經元層的softmax歸一化，以確保組成向量的總和為1。
圖3. 卷積回歸網絡結構。
表4總結了神經網絡訓練過程中的參數與細節。在輸入網絡之前，所有光譜都被減去均值并除以標準差。在每個最大池化層之前，都添加了dropout，dropout率為0.1。我們使用了Adam優化算法進行學習，該算法基于自適應估計的低階矩對隨機目標函數進行一階梯度優化。學習率設置為8E-5。批大小為32。如圖4所示，模型收斂迅速；因此，僅使用了4個訓練周期以避免過擬合。
表4. 神經網絡訓練過程中的參數與細
圖4. 均方誤差（MSE）損失隨處理的訓練周期變化的情況。
我們對合成的訓練數據庫進行了80/20的劃分，將其劃分為80%的訓練集和20%的驗證集。模型的準確性是在驗證集上進行評估的。準確的預測被定義為預測的化合價在真實化合價的±0.1范圍內。
我們還在參考數據和測試數據上評估了我們的神經網絡。參考數據是我們從文獻中數字化的數據，用于構建訓練數據庫（圖1中的光譜）。測試數據是新的實驗和文獻數據，從未用于訓練數據庫的構建。
實驗結果
在驗證集上，經過訓練的模型達到了85%的準確率。圖5顯示了預測與實際結果之間的散點圖（從驗證集中隨機選擇了2000個光譜）。為了更詳細地查看預測分解的性能，我們提供了一個預測組成的表格，如表5所示。表格顯示模型在驗證數據集上的分解相對準確。
圖5. 預測與實際結果之間的散點圖

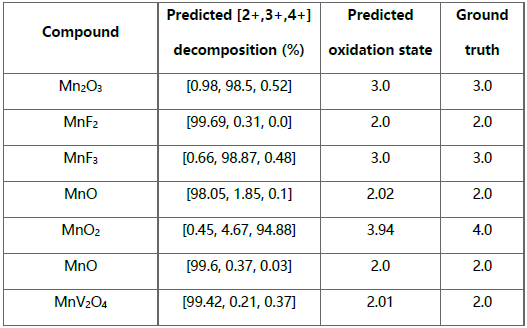

表5. 驗證光譜上的分解

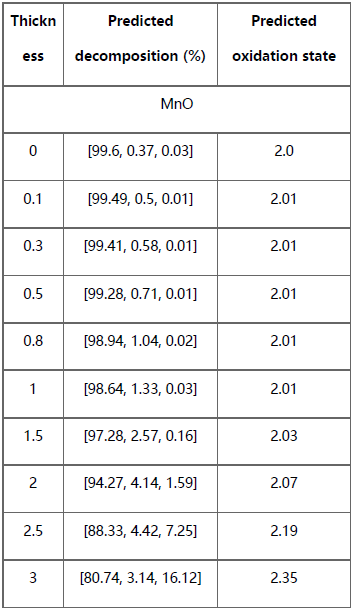

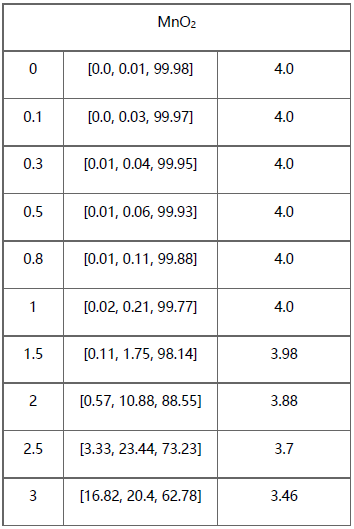

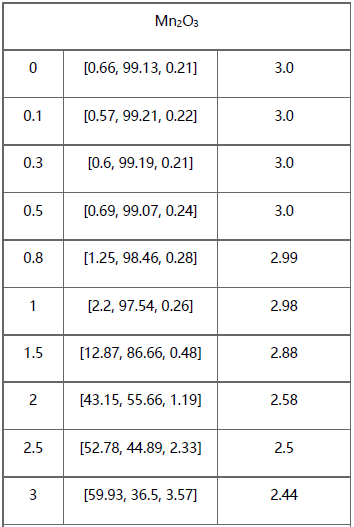

表6. 驗證數據中多重散射的分解穩健性

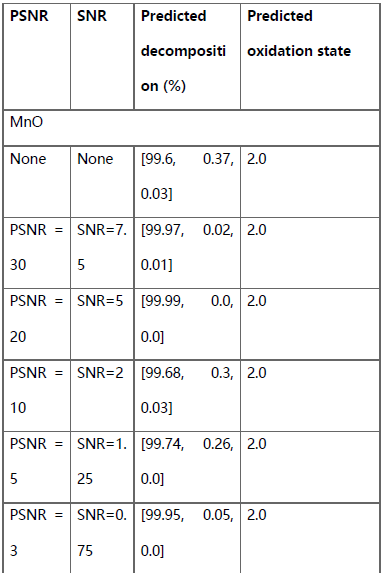

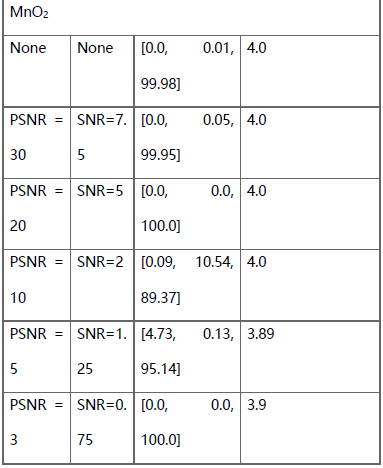

為了測試模型在噪聲干擾下的表現，我們?cè)贛nO、Mn2O3和MnO2上測試了噪聲效應。如表7所示，模型在峰值信噪比（PSNR）為20時仍然穩健。在PSNR為10時，2+和4+比3+更穩定。

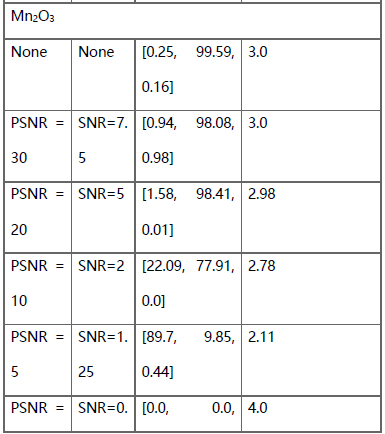

表7. 含噪聲的驗證數據的分解穩健性

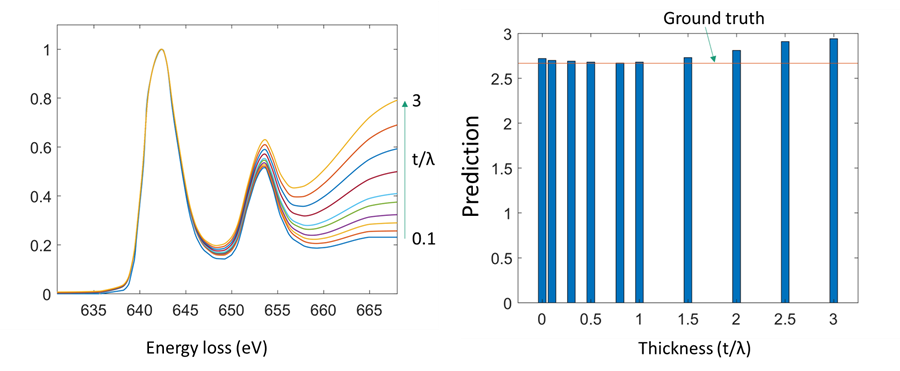

對測試數據的驗證對于理解機器學習模型的準確性和穩健性至關重要。我們對Mn3O4進行了實驗數據收集，但未用于訓練。它是具有Mn2+和Mn3+的混合態，理論比例為1:2，平均化合價為+2.67。圖6顯示了預測的化合價隨厚度變化的情況，Mn3O4分解如表8所示。模型準確預測了2+/3+之間的比例，誤差較小。預測在t/λ = 1.5處開始偏離實際結果，這大于用于訓練的最大擴增范圍。因此，預計性能會減弱。
圖6. 神經網絡在不同厚度下對Mn3O4進行的預測
噪聲污染的Mn3O4光譜如圖7所示。預測的化合價分解如表8所示。在PSNR降低到10（信噪比降至2）時，2+和3+之間的比例保持接近1:2。當PSNR低于10（信噪比低于2）時，組成比例開始偏離理論實際結果，這是預期的情況（噪聲擴增范圍為PSNR = [10,30]）。
圖7. 來自測試數據的Mn3O4光譜，其噪聲水平的變化情況

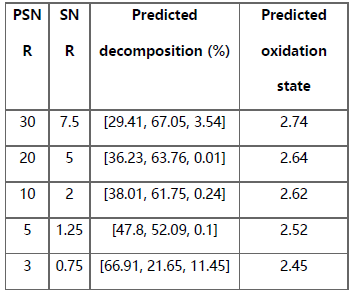

表8. 神經網絡在測試數據（Mn3O4）上的分解穩健性對噪聲的測試
為了進一步在測試數據上測試模型，我們從文獻和實驗中收集了更多具有非常不同能量分辨率的EELS和XAS數據。圖8中顯示的所有數據均未用于訓練。圖中顯示的EELS數據來自文獻5、19，而XAS數據來自我們?cè)贜SLSII和臺灣光源進行的實驗收集。圖7顯示了我們的模型預測的EELS/XAS Mn L2, 3邊的分解。所有預測都在合理的誤差范圍內。值得注意的是，該模型對XAS和EELS光譜均有效。XAS和EELS具有非常不同的能量分辨率。在XAS中，TEY和PFY的細微結構也有明顯的差異。此外，能量起始點也各不相同。然而，如所示，我們的模型仍然具有平移不變性，并且足夠穩健，能夠正確地分解它們的氧化態

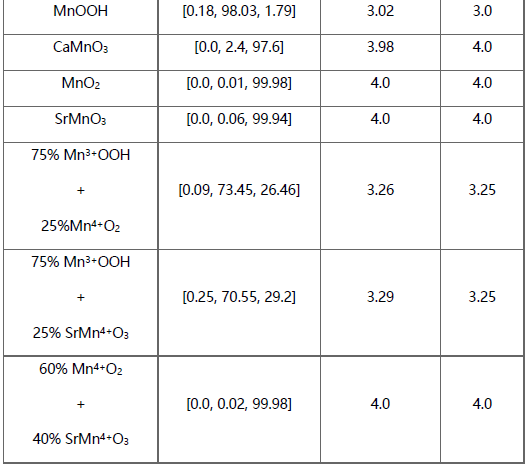

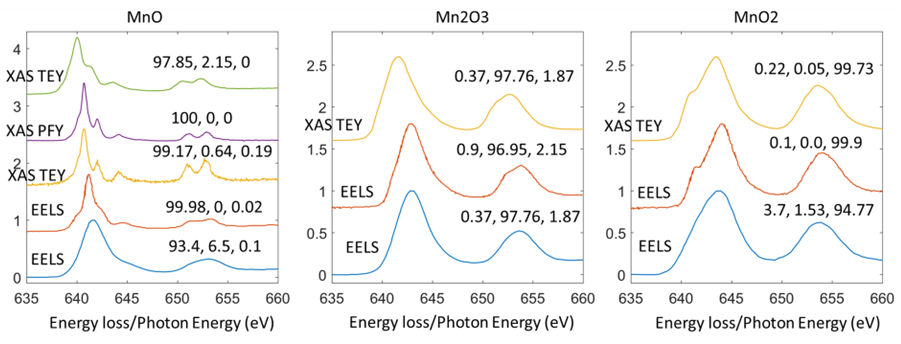

圖8. 神經網絡在未用于訓練的數據上的分解敏感性
在這項工作中，我們構建了一個深度回歸學習網絡，用于準確分解EELS和XAS光譜中錳的混合價態。通過將錳L2,3邊光譜輸入神經網絡，可以預測Mn2+、3+和4+的比例。為了訓練網絡，我們還創建了一個前向模型，用于合成混合價態錳的L2, 3邊光譜。在創建前向模型時，我們考慮了多重散射、儀器展寬、噪聲和能量軸偏移。使用前向模型，我們合成了一個120萬個光譜的數據集，用于網絡的訓練和驗證。網絡還在測試光譜上進行了測試，這些光譜是從實驗中收集的真實光譜，未在數據集合成中使用。網絡在驗證和測試光譜上的高準確性表明它可以準確地分解錳L2,3邊。網絡對抗噪聲（峰值信噪比下降到10）和多重散射（t/λ達到1）的穩健性證明了我們網絡的高靈敏度和穩定性。此外，網絡在MnO、Mn2O3、Mn3O4和MnO2等常見化合物上表現出色，這意味著我們的模型可以在實際實驗中使用和信賴。這項工作顯示，使用深度學習算法可以在沒有參考和校準的情況下準確分解EELS和XAS光譜中錳的混合價態。將來，本文中描述的方法也可以推廣到其他過渡金屬，如鐵，因?yàn)樗鼈兣c錳具有類似的化學性質。這項工作為研究L2,3邊的細微結構以及AI驅動的自主透射電子顯微鏡的發展提供了新的思路。
參考文獻：

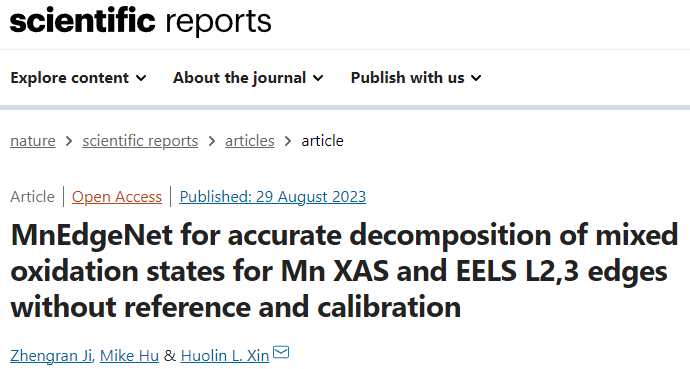

Ji, Z., Hu, M. & Xin, H.L. MnEdgeNet for accurate decomposition of mixed oxidation states for Mn XAS and EELS L2,3 edges without reference and calibration. Sci Rep 13, 14132 (2023).
https://doi.org/10.1038/s41598-023-40616-5
文章鏈接：
https://www.nature.com/articles/s41598-023-40616-5
