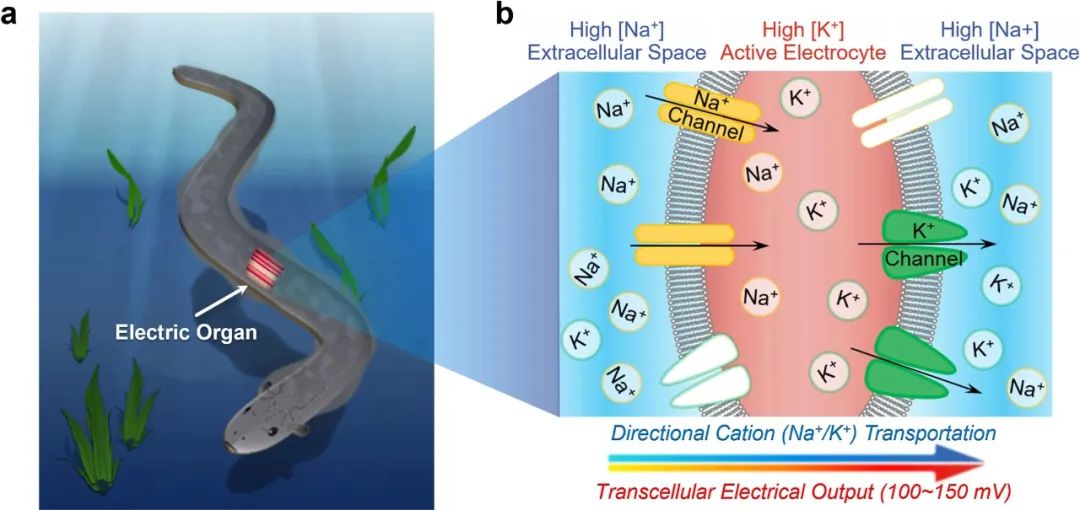

與傳統的大體積電池相比，柔性微型電源有望提高生物相容性和靈活性。電鰻的電器官是利用離子通量發電的生物能源的一個例子。盡管一些研究調查了器官的發電行為，其他研究開發了數百平方厘米的大功率陣列來模擬這種行為，但沒有一項研究創造出可以按需開啟并與活細胞相互作用的多室微型離子電源。

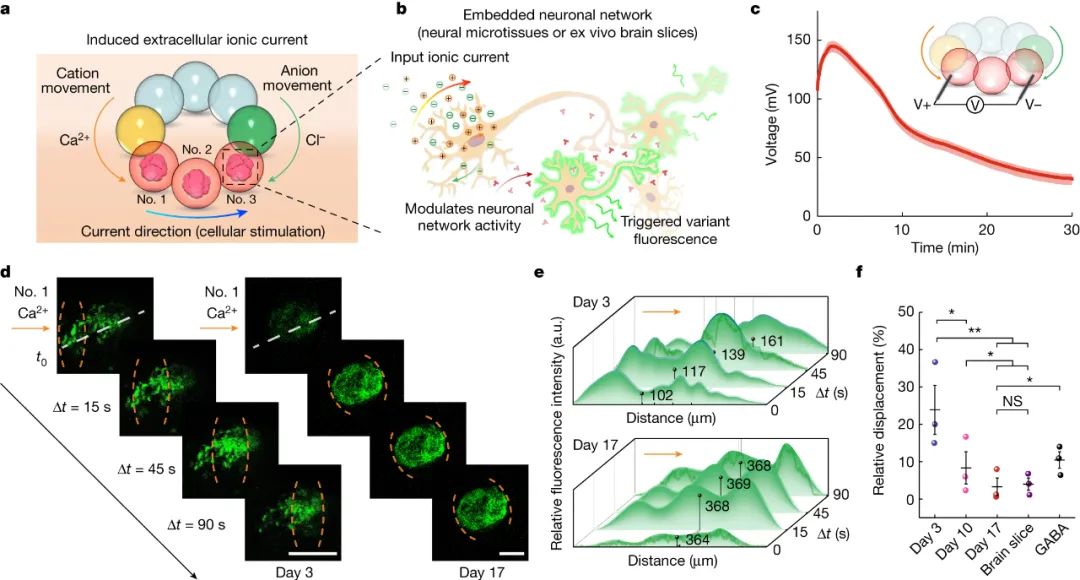

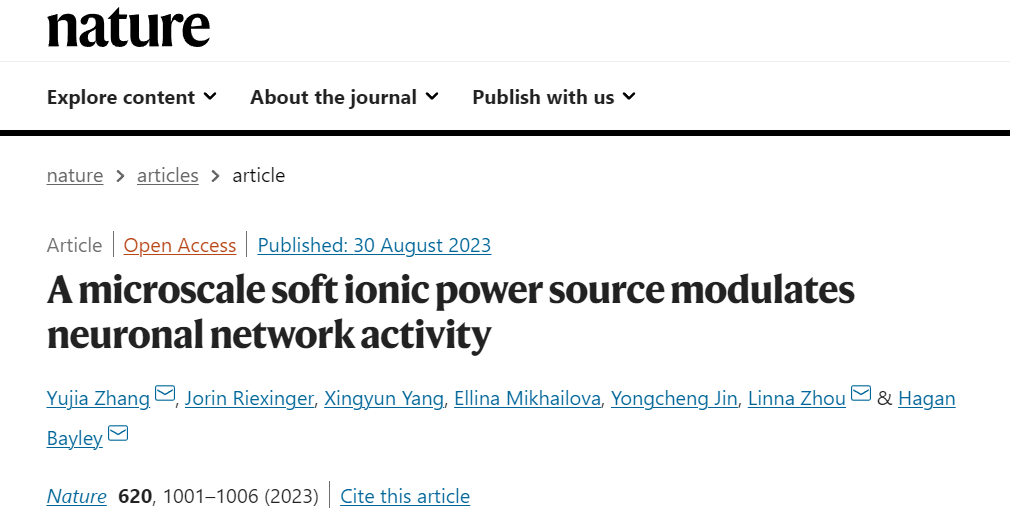

近日，牛津大學Hagan Bayley、Linna Zhou、Yujia Zhang等人報道了一種微型軟電源，該電源通過沉積納升脂質支持的水凝膠液滴網絡制成，該網絡使用內部離子梯度來產生能量輸出。液滴電源以高密度存儲能量，并且在封裝后具有生物相容性、機械柔性、可擴展性和便攜性。研究人員證明，含有神經元的液滴與液滴裝置的連接能夠通過刺激細胞內Ca2+波來調節神經元網絡活動的離子電流。

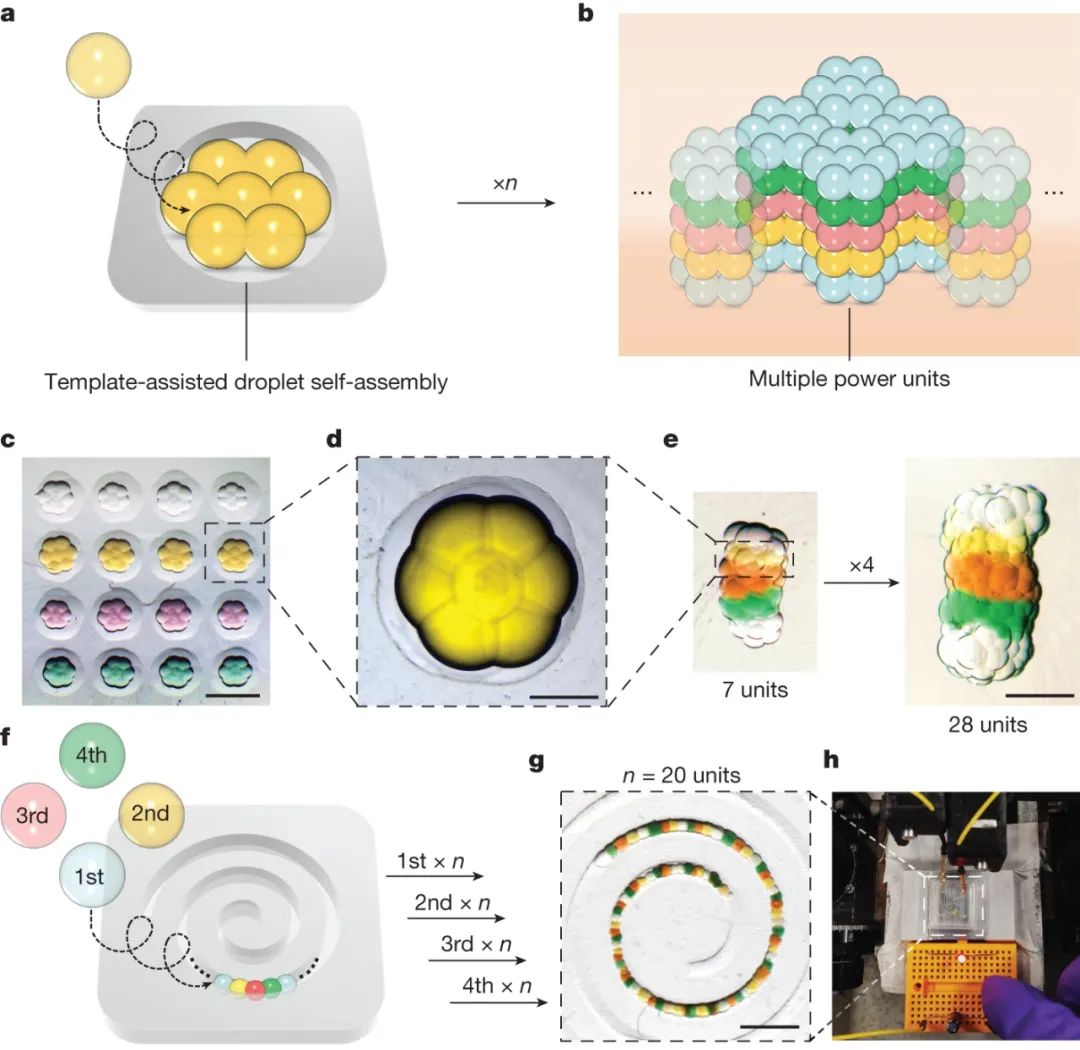

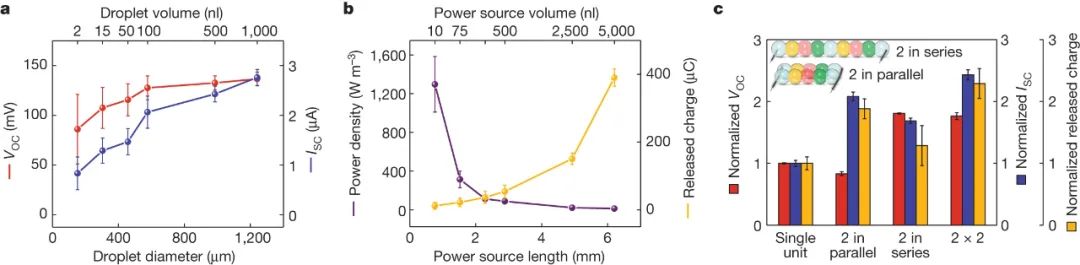

該研究旨在創造受電鰻電能生成機制啟發的人工電源。作者通過使用微小液滴，按照特定順序堆疊高鹽度、陽離子選擇性、低鹽度、陰離子選擇性和高鹽度液滴，來模擬電鰻的電細胞排列。這些液滴被放置在含有脂質的油中，脂質形成了保護層，穩定了結構。通過將液滴移至不含脂質的油中激活電源，然后在低溫下將液滴凝膠化，離子可以在液滴之間流動，產生電能。電能通過特殊電極轉化為電流，從而可用于為外部設備供電。這個創新的電源還具有便攜性，適用于植入和可穿戴技術，而且穩定性良好，可儲存并在需要時使用。簡言之：通過將結構冷卻至 4°C 并改變周圍介質來打開電源：這會破壞脂質雙層并導致液滴形成連續的水凝膠。這使得離子可以穿過導電水凝膠，從兩端的高鹽液滴移動到中間的低鹽液滴。通過將末端液滴連接到電極，離子梯度釋放的能量轉化為電能，使水凝膠結構能夠充當外部組件的電源。激活的液滴電源產生持續超過 30 分鐘的電流。由 50 納升液滴組成的單元的最大輸出功率約為 65 納瓦 (nW)。這些設備在存放 36 小時后也能產生了相似的電流量。為了提高液滴電源的性能，研究人員優化了幾個關鍵參數，仿照反向電滲析原理。他們選擇了氯化鈣作為鹽，產生了最高的電壓輸出。將液滴體積從1,000納升減小到1.84納升，導致輸出電壓（從136下降到87 mV，減小了36%）和電流（從2.7 μA下降到0.83 μA，減小了70%）。然而，與體積減小相比，這些減小幅度較小。事實上，在匹配電阻條件下，1.84納升液滴的平均能量密度大約增加了100倍，達到約1300瓦特每立方米，相對于之前的電鰻啟發設計增加了約680倍，相對于隨后的紙-凝膠設計增加了約5倍，使其成為柔性電源的有力選擇。通過將多個電源單元串聯或并聯，可以增加輸出電壓和電流，使其適用于不同應用。這一優化過程有望提高液滴電源的性能和可用性。為了擴展小液滴電源的規模，研究人員采用了模板法，將多個液滴沉積到特定圖案的3D打印樹脂模具中。這可以增加液滴層之間的接觸面積，降低內部電阻，提高電源性能。他們使用600 μm內徑的圓柱模具，自動組裝了液滴形成六邊形圖案，并將多個六邊形堆疊在一起，形成了一個三維電源網絡。這個過程可以通過三維液滴打印機實現，創造出包含數千個電源單元的網絡。通過這種方法，他們成功增強了輸出電壓和電流。這些液滴電源還可以通過電滲析重新充電，提高了可持續性。這項研究為構建大規模、高性能的液滴電源網絡提供了新的方法。圖|模板輔助液滴網絡制造和輸出研究人員使用液滴裝置調控神經元活動。高鹽和離子選擇性液滴與低離子濃度液滴連接，形成導電通路，允許離子電流流過，影響神經元。他們使用微流控裝置創建了神經微組織，將液滴裝置連接到神經微組織上，并觀察了神經元活動。結果顯示，液滴裝置可以改變神經元的活動，這種調控是由液滴裝置生成的離子電流引起的。進一步實驗表明，這種調控是與神經網絡中的突觸活動相關的。通過使用抑制性神經遞質GABA，可以減弱這種調控。這項研究揭示了生物相容性的液滴裝置對神經網絡活動的調控潛力。圖|離子液滴裝置誘導的神經元調節SEBS(線性三嵌共聚)和其他封裝方法可能會打開使用離子電源為可穿戴設備和其他移動設備供電的大門。然而，還有進一步改進的空間。理想的電源應該在生理環境中工作，以便可以在體內用于生物調節。目前的液滴電源利用溫度變化來不可逆地觸發其活性，并且需要SEBS封裝才能在水環境中工作。水轉移與去濕方法的結合以及光控脂質或膜蛋白的使用可以通過在具有遠程、可逆開關的水環境中產生3D打印的液滴電源來實現體內應用。在此基礎上，將其他刺激響應材料（例如磁性顆粒）納入水凝膠中可以賦予遠程控制的移動性，以將體內能量輸送到受限的生物環境。未來的研究應側重于在生理?xiàng)l件下利用該設備并提高整體能量容量，然后可用于為下一代生物混合接口、植入物、合成組織和微型機器人提供動力。該液滴裝置還為調節各種微型細胞結構（例如腦類器官和組裝體）的活性鋪平了一條替代途徑。Zhang, Y., Riexinger, J., Yang, X. et al. A microscale soft ionic power source modulates neuronal network activity. Nature 620, 1001–1006 (2023).https://doi.org/10.1038/s41586-023-06295-y
