金屬鹵化物鈣鈦礦太陽能電池(PSCs)或光伏電池(PV)被認為是實現低成本、高效率、大規模(太瓦級)應用的重要技術，單結和串聯應用都獲得了前所未有的功率轉換效率(PCE)。為了推動PSCs從實驗室走向商業化，了解和提高PSCs在真實戶外條件下的長期運行穩定性至關重要。
然而，PSCs的穩定性測試仍存在以下問題：
1、目前的PSCs的穩定性測試大多在室內進行
目前，PSCs的穩定性測試是在室內進行的，如何定量地了解室內測試和室外現場操作之間的相關性非常重要，這需要評估和識別關鍵退化機制以及相關故障模式及其與設備組件的關系。
2、亟需建立室內加速測試方法以達到商業化穩定性目標
為了推動PSC走向商業化，有必要確定加速室內測試協議——該協議可以將特定壓力源與現場設備中觀察到的退化模式相關聯，以快速指導PSC開發。
有鑒于此，美國國家可再生能源實驗室朱凱等人使用最先進的p-i-n PSC 堆疊（PCE 高達約25.5%）來表明室內加速穩定性測試可以預測6個月的室外老化測試。光照和高溫下的設備退化率對于了解戶外設備的穩定性最具指導意義。作者發現，基于氧化銦錫（ITO）/自組裝單層（SAM）的空穴傳輸層（HTL）/鈣鈦礦界面對器件運行穩定性影響最大。通過改善SAM HTL的離子阻擋特性可將50°C–85°C下的平均器件運行穩定性提高約2.8倍，在20 %的降解率下，在85°C下穩定性可超過1000小時，在50°C下接近8200小時，這是迄今為止高效p-i-n PSC中穩定性表現最好的。
技術方案：
1、探究了設備性能和室內壓力測試
作者重點研究了p-i-n PSC典型器件，表明該器件具有高PCE，良好的再現性以及良好的穩定性，但仍需建立多種應力下的設備運行穩定性測試以建立室內室外測試之間的聯系。
2、研究了器件穩定性的溫度效應
作者檢查了器件在 1.2-sun和 25°C 至 85°C 高溫范圍下的穩定性，結果表明隨著設備工作溫度的升高，電池平均降解速度更快。
3、研究了器件在戶外條件下的老化行為
作者研究了戶外老化條件下的器件穩定性，表明高溫與光照的組合是最關鍵的應力條件。
4、探究了界面改善對器件穩定性的影響
作者通過基于MeO-2PACz和Me-4PACz混合SAMs改善了器件的離子阻斷性能，平均T80在85°C時超過1000小時，并在50°C時進一步增加到接近8200小時，活化能提高了約2.8倍。
技術優勢：
1、建立了室內穩定性加速測試和室外老化測試之間的關聯關系
作者通過p-i-n型PSCs電池，在光照和高溫下進行室內操作，快速識別了鈣鈦礦器件的關鍵不穩定機制，通過建模建立了室內加速穩定性測試和室外老化測試之間的關系。
2、獲得了迄今為止最好的高效p-i-n型PSCs之一
基于鈣鈦礦器件不穩定機制的解析，作者通過對HTL進行簡單修改，在1.2-sun光照下，在50°C–85°C平均器件穩定性提高約2.8倍，在85°C下T80超過1000小時，在50°C下T80接近8200小時。
技術細節
設備性能和室內壓力測試
在本研究中，作者重點研究了p-i-n PSC典型器件，J-V特性曲線表明該器件的反向和正向掃描的PCE分別為25.58%和25.49%，相應的穩定功率輸出（SPO）PCE達到25.52%。作者表明了該器件具有良好的再現性以及良好的穩定性。存儲、室溫操作、熱循環和濕熱測試的穩定性結果可以分別解決不同的壓力因素，從而測試p-i-n PSC 和器件封裝的穩健性。然而，在實際操作中，這些單獨的應力因素將同時起作用，影響設備操作并產生性能退化。識別和理解可靠性限制機制需要研究在應力條件組合下運行的設備的室外和室內測試之間進行迭代。

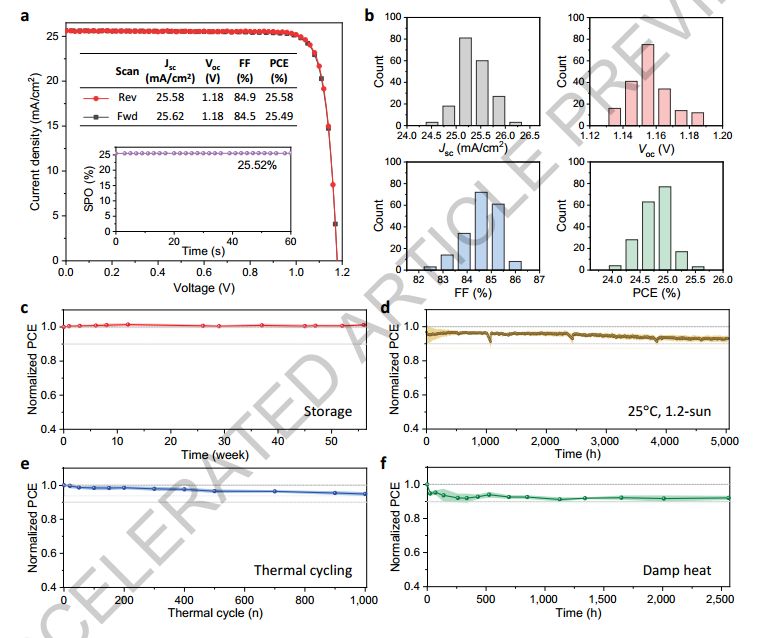

圖 裝置特性及穩定性
溫度效應
為了進一步了解溫度和光照共同作用下對器件穩定性的影響，作者檢查了器件在 1.2-sun和 25°C 至 85°C 高溫范圍下的穩定性。研究結果表明，隨著設備工作溫度的升高，電池平均降解速度更快，T80從25°C時的約14580小時減少為85°C時的約360小時，在85°C下老化的器件的降解速度比在25°C下老化的器件快40倍。根據不同溫度下的小時降解率 (1/T80)，估算出表觀活化能 (Ea)約 0.59 eV，以合理地描述 25°C 至 85°C 溫度范圍內的限速降解過程。

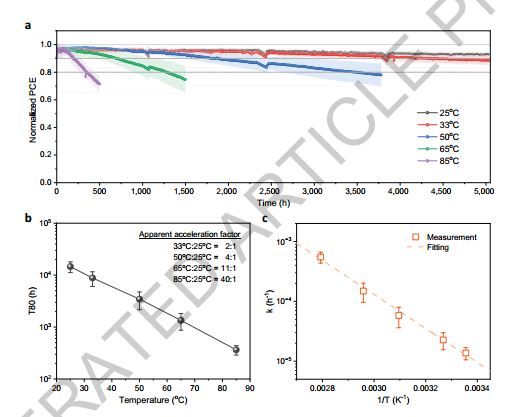

圖 溫度依賴性穩定性研究
戶外老化
接著，作者研究了戶外老化條件下的器件穩定性。由于較高的溫度對器件在光照下的運行更加不利，因此在戶外老化測試過程中跟蹤了環境溫度的變化。作者展示了室外穩定性測試期間的每周溫度趨勢，定期將室外設備帶回室內，在固定條件的太陽模擬器下測量設備 PCE，以監測設備退化行為。使用與溫度相關的每小時退化率和室外測試溫度來模擬室外操作期間設備退化的程度。在室外條件下26周后，設備仍保持初始PCE的約 66%–75%。這表明高溫與光照的組合是最關鍵的應力條件，并且在封裝良好的設備沒有濕氣進入的情況下，它可以用于定量預測測試期間戶外操作條件下的電池性能。

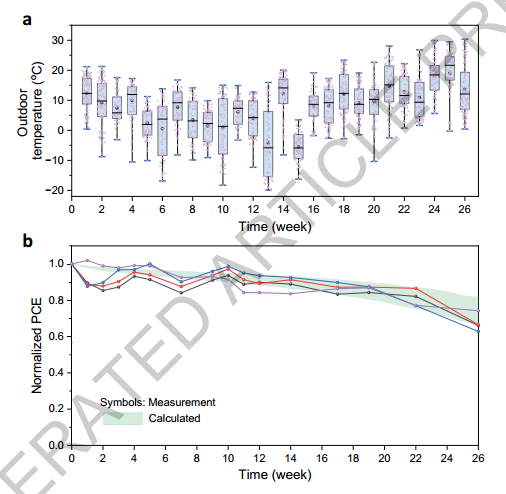

圖 戶外老化測試
界面改善及穩定性研究
界面工程在提高 PSC 效率和穩定性方面顯示出了巨大的前景。作者懷疑底部界面區域的（ITO/HTL/鈣鈦礦）限制了器件在高溫照明下的穩定性。DFT計算和電化學測量表明，基于MeO-2PACz和Me-4PACz混合SAMs的HTL比MeO-2PACz具有更強的離子阻斷性能，導致其在高溫下具有更高的界面穩定性。作者檢查了基于MeO-2PACz和Me-4PACz混合SAM的 p-i-n PSC 的室內和室外運行穩定性。結果表明，平均T80在85°C時超過1000小時，并在50°C時進一步增加到接近8200小時，與基于MeO-2PACz的器件相比，活化能提高了約2.8倍。該結果強調了識別和改進 PSC 最薄弱組件對于高溫下穩定器件運行的重要性，這對于戶外應用的 PSC 開發至關重要。
圖 基于混合SAM HTL的室外和室內穩定性測試
總之，在本研究中，作者使用由多個ISOS穩定性測試協議組成的最先進的p-i-n PSC平臺展示了大量穩定性評估，研究結果表明在光照條件下進行高溫運行穩定性測試與室外運行電池測試有很好的相關性。ITO/SAM HTL/鈣鈦礦界面對于提高器件在高溫下的運行穩定性至關重要。基于本工作解析的PSC降解機制，在光照下進行更高溫度的測試也可以加快高性能PSC的開發周期，從而推動鈣鈦礦光伏產業的發展。
參考文獻：

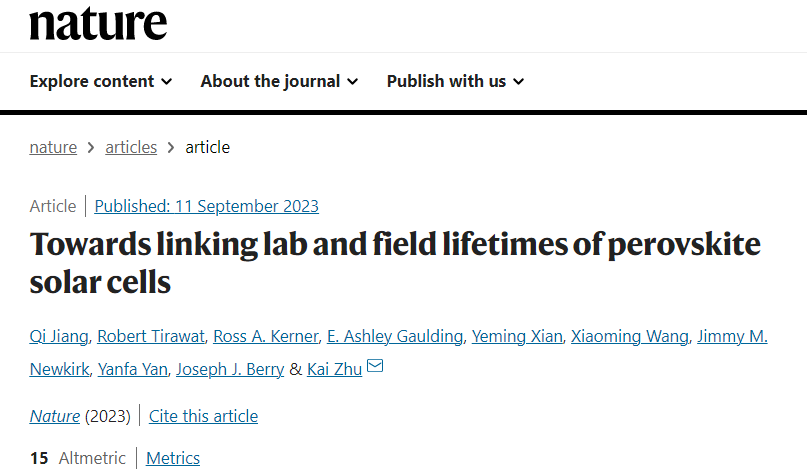

Jiang, Q., Tirawat, R., Kerner, R.A. et al. Towards linking lab and field lifetimes of perovskite solar cells. Nature (2023).
https://doi.org/10.1038/s41586-023-06610-7
