金屬微納結構陣列在傳感、催化、超材料等領域具有重要應用。傳統微納加工手段能夠制備復雜的微納結構陣列，但耗時長、成本高且需要昂貴的儀器及專業操作人員，因此亟待發展其它的制備手段。尺度均一聚苯乙烯或氧化硅微球能夠自組裝成結構有序的單層膜（膠體晶體模板），結合電化學、濕化學、熱蒸鍍等材料生長手段能夠獲得多種微納結構陣列。在該過程中，膠體晶體模板發揮掩模或者模具的功能。例如，浙江大學楊士寬等受到網粒體獨特結構的啟發，采用雙層膠體晶體模板作為模具，電沉積制備了人造銀網粒體結構，展現出優異的寬譜表面增強拉曼散射（SERS）檢測和抗反射性能（Nature Communications, 2017, 8, 1285）。為了獲得更加復雜的微納結構陣列，必須開發膠體晶體模板的新功能。金屬有機框架（MOF）是一類具有尺度可調納米孔道的新型材料，其在氣體和離子選擇性分離領域的應用研究正如火如荼。細胞膜的表面有各種離子通道，能夠篩選特定的離子進入細胞，并緊接著參與生命活動。受此啟發，我們預期如果能夠?qū)OF篩選的離子即時地還原，或許能夠開發出MOF模板的新功能，用于制備復雜的金屬微納結構陣列。
經過十多年的發展，現在通過簡單的化學方法既能合成尺度均勻的多面體MOF顆粒。最近，浙江大學楊士寬與Kenji Mochizuki研究員團隊合作發展了氣/液界面自組裝方式，成功制備了大面積、結構均一的UiO-66八面體顆粒單層膜。在將該單層膜轉移到電極表面進行銀的電沉積時發現: 銀僅會在UiO-66八面體微米顆粒的底部生長（即誘導生長），而不是通常期望的圍繞UiO-66顆粒生長。這種新的誘導生長模式能夠制備出與UiO-66單層膜/電極界面完全一致的納米三角片陣列結構，所制備的銀納米三角片陣列展現出優異的SERS增強性能。分子動力學模擬揭示在高濃度硝酸銀電解液中，銀離子會選擇進入U(xiǎn)iO-66八面體顆粒內部，抵達電極表面后被還原成銀原子，實現在UiO-66八面體顆粒的底部生長。該誘導生長模式具有很強的普適性，適用于多種MOF顆粒膜和多種金屬的電沉積，為復雜金屬微納結構陣列的模板法構建提供了全新的思路，有望推動金屬微納結構陣列在光學超材料等領域中的應用進程。

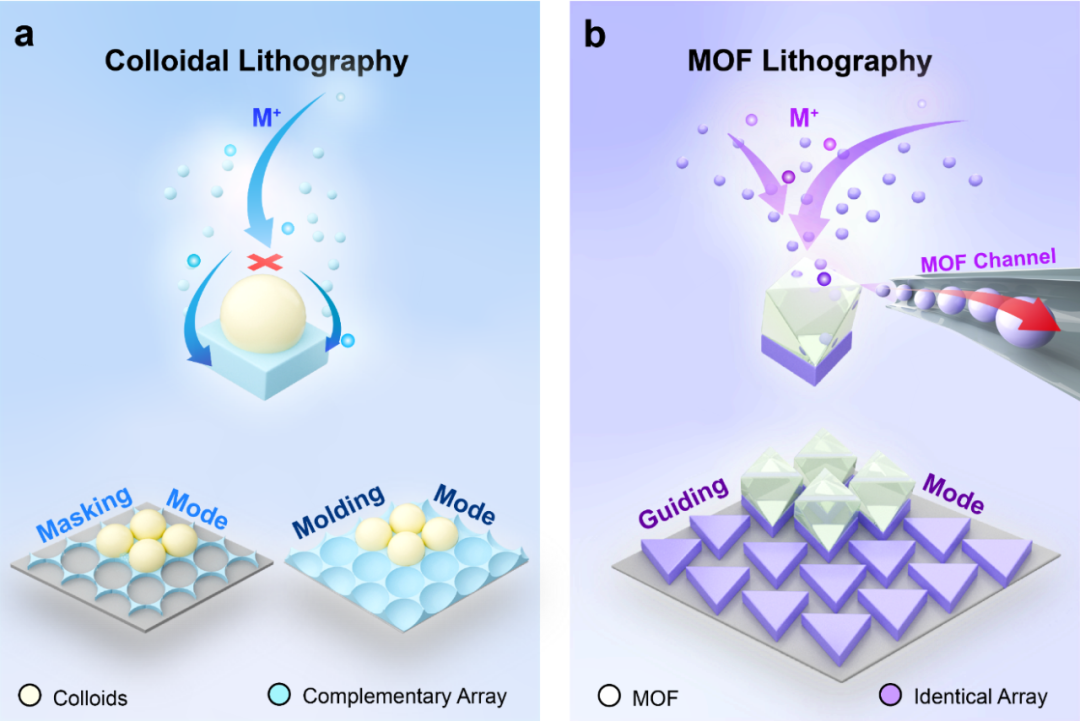

圖1. a, 膠體晶體模板的掩模和模具功能和所能制備的陣列結構。b, 基于MOF模板的誘導生長模式制備的三角片陣列結構。
圖2. a-d, UiO-66八面體顆粒表征。e-h, UiO-66八面體顆粒在氣/液界面的自組裝。i-p, 電沉積銀納米結構在UiO-66八面體顆粒的底部生長。
圖3. a,b, 采用不同電解液生長的銀微納結構。c-h, 電沉積誘導生長模式的理論解釋。
圖4. a, b, 有限時域差分模擬銀三角片陣列中的電磁場分布。c,d, 銀三角片陣列的SERS增強性能和信號可靠性評估。
圖5. a-d, MiL-96多面體顆粒制備及單層膜組裝。e-h, MiL-96顆粒誘導銀在其底部的電沉積生長。

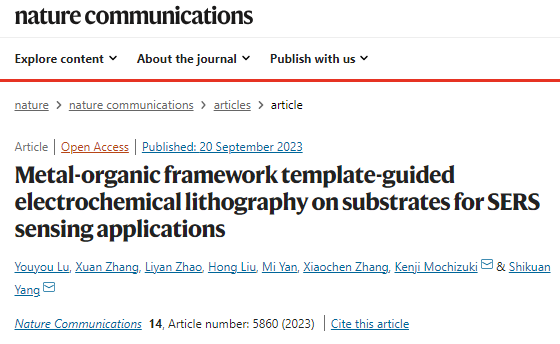

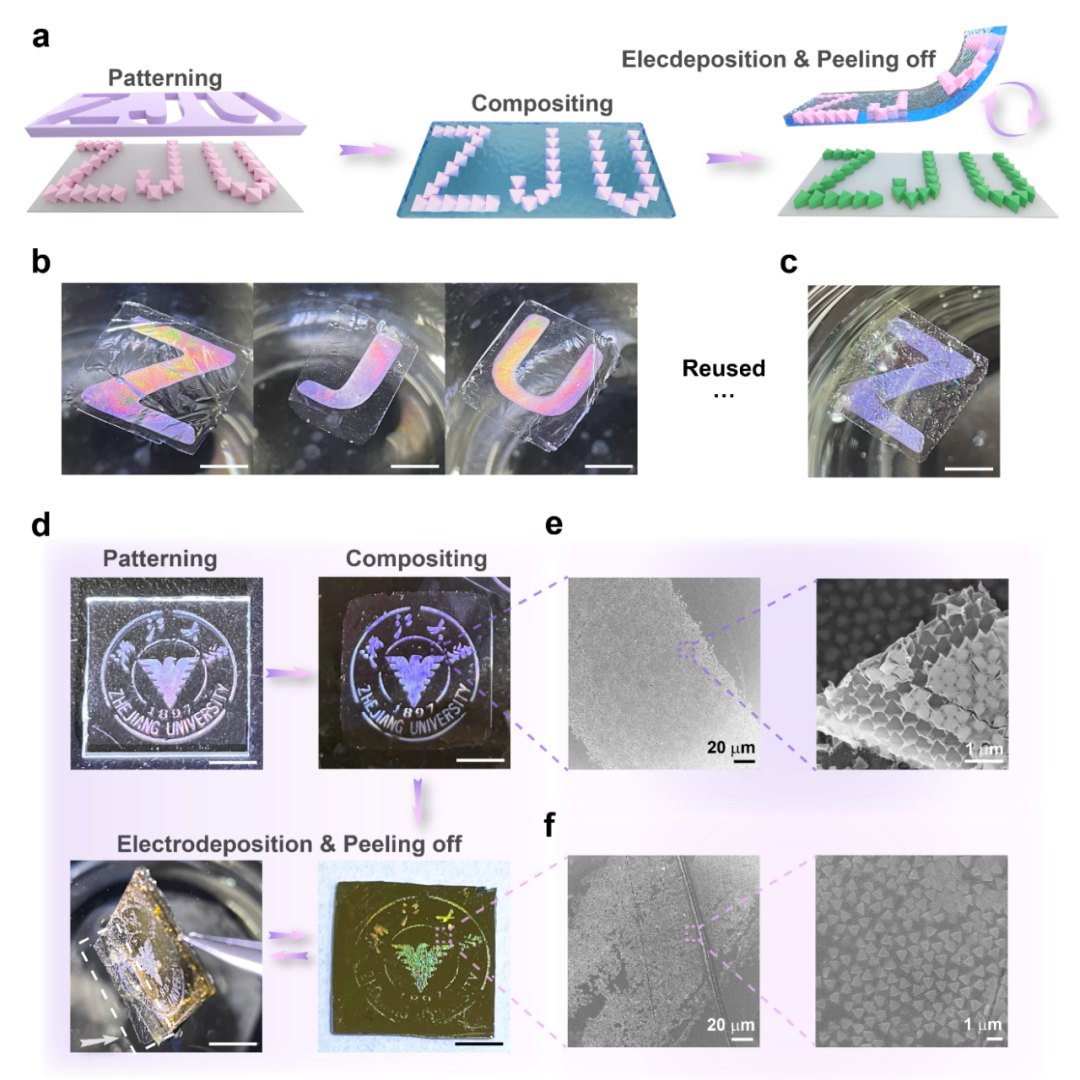

圖6. MOF模板誘導的銀微納結構陣列的電化學合成及MOF模板的重復使用。上述成果于9月20日發表在Nature Communications雜志上。浙江大學碩士生陸游游為論文第一作者。論文信息：https://www.nature.com/articles/s41467-023-41563-5Metal-organic framework template-guided electrochemical lithography on substrates for SERS sensing applicationsYouyou Lu, Xuan Zhang, Liyan Zhao, Hong Liu, Mi Yan, Xiaochen Zhang, Kenji Mochizuki*, and Shikuan Yang*Nature Communications, 2023, 14, 5860. DOI: 10.1038/s41467-023-41563-5
