第一作者：Muyang Ban、Yatao Zou、Jasmine P. H. Rivett.
通訊作者：孫寶全、Henning Sirringhaus、Felix Deschler
通訊單位：蘇州大學、劍橋大學
研究亮點：
1. 通過在準二維鈣鈦礦中引入少量冠醚分子，有效地抑制有機配體PEABr的結晶，從而克服了有機無機相分離的問題。
2. 實現了鈣鈦礦激子能量在鈣鈦礦晶體中的有效傳遞，同時解釋了準二維鈣鈦礦發光的光物理機理。
3. 優化的準二維鈣鈦礦薄膜材料的熒光效率達到70%以上，基于這種材料制備的發光二極管的最高EQE可以達到15.5%，為目前同類材料制備的發光器件最高效率之一。
基于可溶液加工鈣鈦礦材料因其價格低廉，發光顏色連續可調，發光峰窄（優于20 nm）等優異的光電性質被視為理想的發光和顯示材料。具有量子阱效應的準二維鈣鈦礦材料L2An-1BnX3n+1（其中L為有機胺配體，A為正一價陽離子，B為正二價陽離子，X為鹵素負離子），目前是光電領域的研究熱點材料。因為獨特的量子阱效應，激子能量可以從帶隙寬的晶體轉移到帶隙小的晶體中，從而大幅提高發光效率。
但是在目前的準二維鈣鈦礦體系中，由于鈣鈦礦本體和有機配體為非均相材料，在鈣鈦礦的成膜的過程中有機-無機相分離難以控制，從而影響鈣鈦礦薄膜的形貌以及降低光電特性，如何控制相分離是提高準二維鈣鈦礦發光二極管效率的重點和難點。
有鑒于此，蘇州大學孫寶全、劍橋大學Henning Sirringhaus和Felix Deschler等人通過在準二維鈣鈦礦中引入少量冠醚分子，成功抑制了有機-無機相分離。

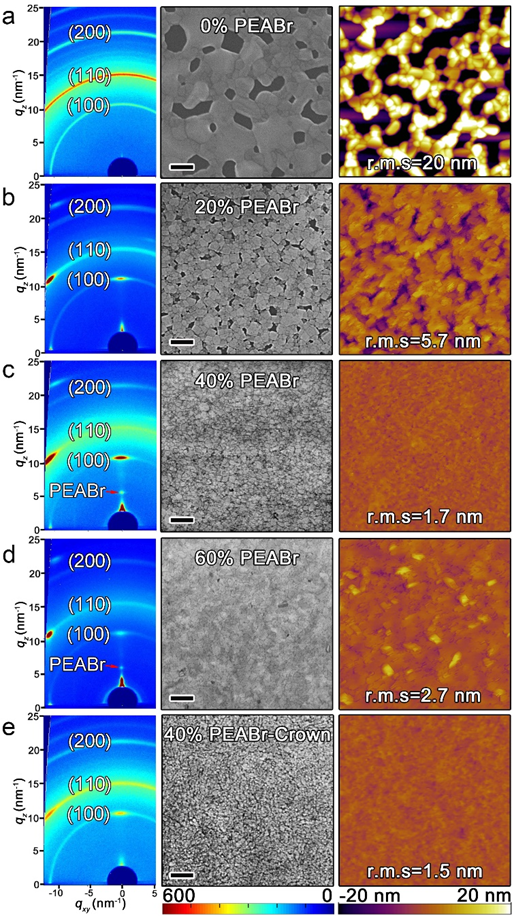

圖1 不同鈣鈦礦薄膜的GIXRD和SEM，AFM形貌表征
抑制有機-無機相分離：
研究人員首先選取PEABr作為長鏈配體，加入CsPbBr3鈣鈦礦中來研究鈣鈦礦晶體和光電性質的變化。實驗觀察得出，當PEABr的量到40%時, PEABr由于分子間較強的π-π共軛作用，有明顯的結晶信號。這就造成鈣鈦礦和有機物配體之間出現相分離現象。
為了抑制這種相分離現象，研究人員引入了冠醚分子，冠醚是具有特殊絡合性能的化合物，因其結構形似皇冠，亦稱“王冠化合物”，分子結構上具有[CH2CH2Y]n單位的一類大環聚醚，其中Y為O、N、S或P等雜原子。因其立體形狀似王冠而得名。由于PEABr與冠醚非常強的絡合作用，使得PEABr分子π-π共軛得到了明顯的抑制。同時，冠醚分子和鉛離子、銫離子也有較強的絡合作用，實現了表面的缺陷態的有效鈍化。
光學分析：
光學分析方面，由于PEABr的加入，鈣鈦礦晶體的尺寸減小，量子限域效應使得其帶邊吸收和熒光發光峰位置隨著PEAr的增加不斷藍移，鈣鈦礦薄膜的熒光效率也隨之增加。然而，當PEABr的量為60%時，熒光量子產率卻出現下降。根據之前的晶體學分析，主要原因可能是鈣鈦礦與PEABr之間的相分離，減弱了鈣鈦礦薄膜中的介電限域效應。

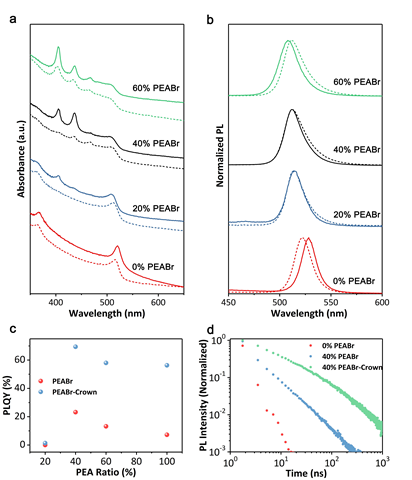

圖2 不同配體量的鈣鈦礦薄膜及加入冠醚前后的吸收、熒光光譜和熒光量子產率、瞬態熒光光譜數據（a，b圖中，實現和虛線分別表明加入冠醚前后的吸收、熒光光譜）
由于冠醚可以抑制二維鈣鈦礦薄膜的相分離，因此有機物配體和鈣鈦礦之間的介電限域效應得到改善，使得鈣鈦礦晶體的激子結合能增大，因此在吸收和熒光峰會出現一定的紅移現象。瞬態熒光測試表明，冠醚的引入可以有效地降低鈣鈦礦薄膜中的缺陷態，使得熒光壽命得到顯著提高。因此，引入冠醚后，鈣鈦礦薄膜的熒光量子產率相比較于未加入的樣品得到進一步提升。基于40% PEABr的薄膜，在引入冠醚后，其熒光效率可以達到~70%。
發光二極管制備:
研究人員通過制備具有ITO glass/Poly-TPD/Perovskite/TPBi/LiF/Al結構的LED器件，詳細研究了鈣鈦礦晶體結構對電致發光性能的影響。由于PEABr的引入可以改善薄膜的質量，LED器件的漏電流大幅度降低，然而有機物和配體之間的相分離制約著LED器件的效率。基于40% PEABr薄膜制備的LED的最高亮度只有963 cd/m2，最高EQE只有~1.2%。

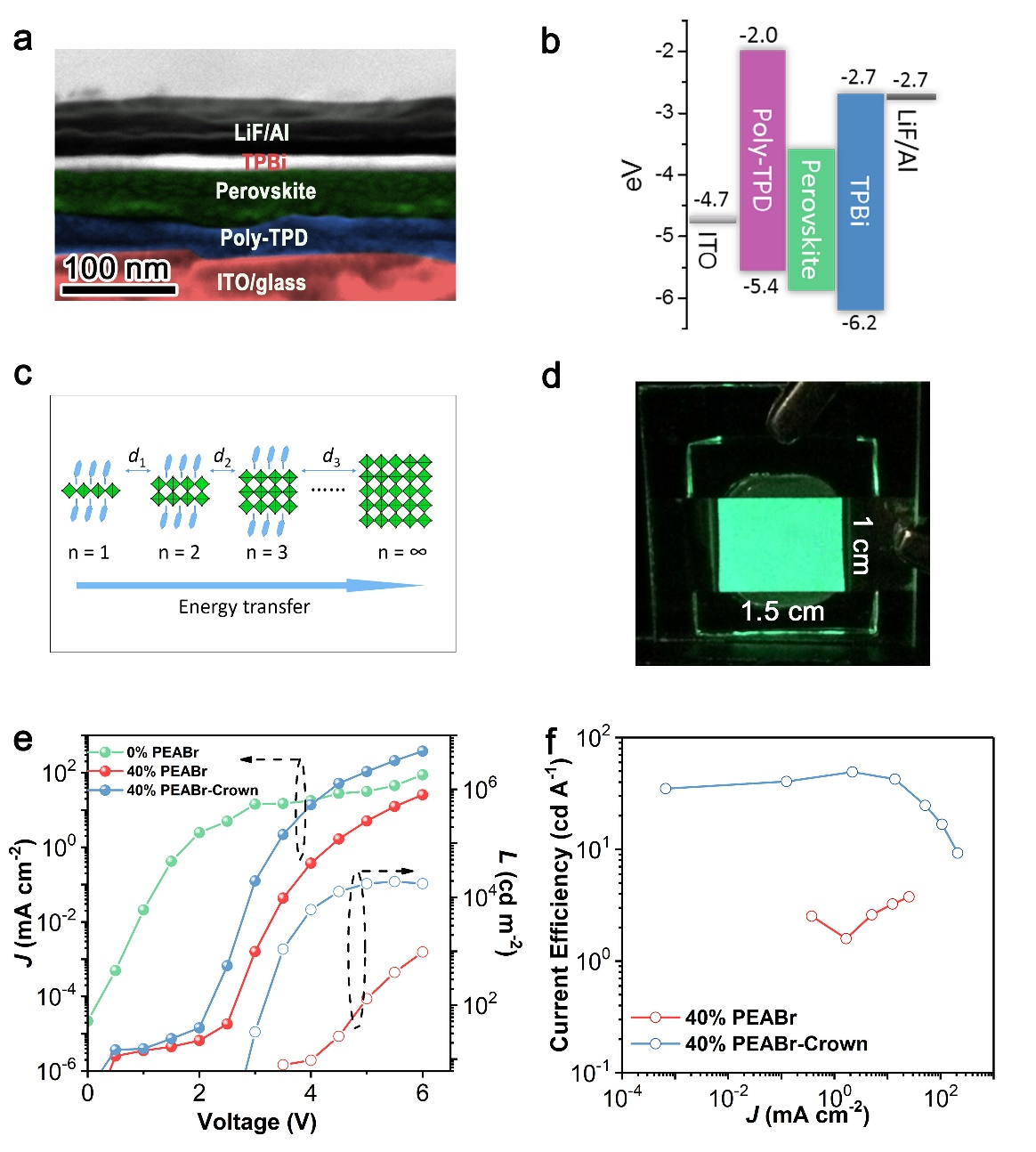

圖3 基于不同鈣鈦礦薄膜的LED器件分析
引入少量冠醚后，相分離現象得到抑制，使得能量在不同n值晶體之間的傳遞更加有效，LEDs器件的效率有了顯著的提升。LED最高亮度為17869 cd/m2，最高EQE為15.5%，相比較于未加入冠醚的器件有了將近13倍的提升。這個效率也是目前同類器件報道的最高值之一。
載流子復合研究:
為了對機理更詳細的了解，研究人員還運用了瞬態熒光和吸收表征分析了不同鈣鈦礦薄膜中的載流子復合途徑。PL瞬態光譜表明，在0% PEABr的鈣鈦礦薄膜中，PL0隨著激發光的強度的增加呈二次方增長，說明在該薄膜中的熒光復合過程是自由電子和空穴的雙分子復合。

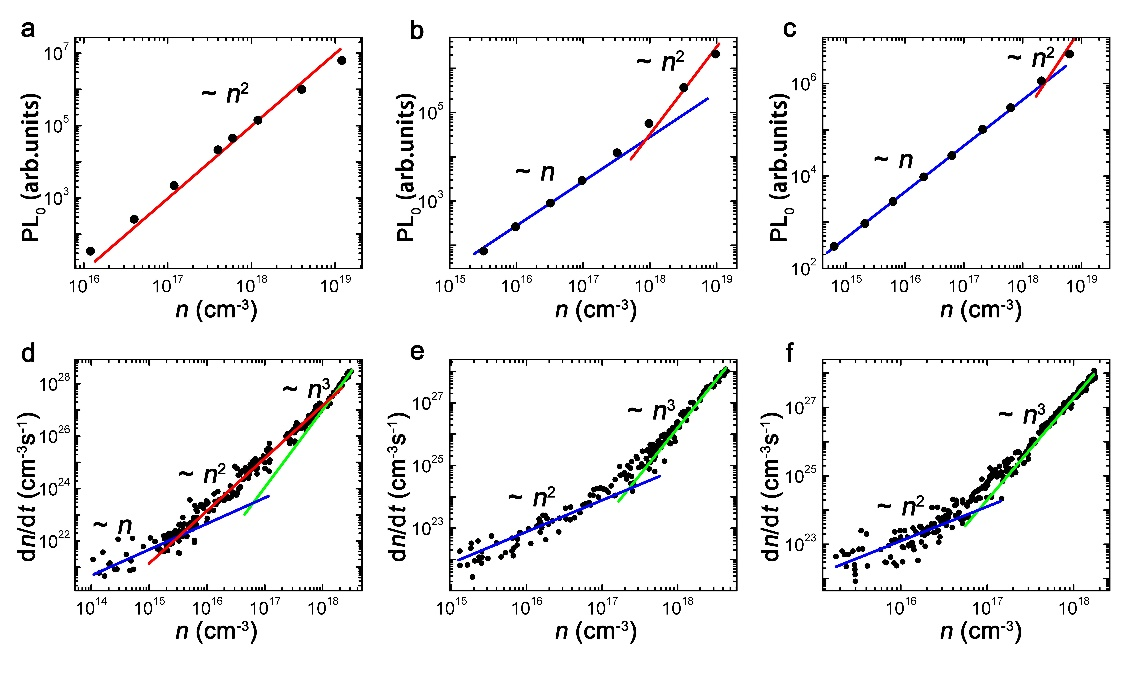

圖4 基于不同鈣鈦礦薄膜的瞬態光學分析
而在40% PEABr的鈣鈦礦薄膜匯中(不論是加入或者不加冠醚)，熒光復合過程是電子空穴對的單分子復合到二次方的雙分子復合，表明在具有PEABr的鈣鈦礦薄膜中更易形成電子空穴對，而非游離的電子和空穴。
瞬態吸收測試分析了所有引起載流子數量變化的過程，通過對測試結果進行擬合，研究人員得到二階復合常數(k2)逐漸從1×10-9 s-1(0% PEABr)減小到5×10-11 s-1 (40%PEABr)和2×10-10 s-1 (40% PEABr+冠醚)。一階復合常數(k2)逐漸從4×10-6 s-1 (0% PEABr)增加到6×10-6 s-1 (40% PEABr)和9×10-6 s-1 (40% PEABr+冠醚)。
逐漸減弱的二階復合系數和增強的一階復合系數表明介電限域效應增加，使得薄膜中的激子結合能也隨之增加。因此，電子和空穴更容易形成激子，提高電子和空穴的輻射復合效率。這點很好的解釋了在加入微量的冠醚之后，薄膜的熒光性能有了如此大改變的原因。
綜上所述，本工作通過在準二維鈣鈦礦中引入少量冠醚分子，從而成功得抑制了有機-無機相分離，優化后的準二維鈣鈦礦薄膜熒光量子產率有顯著提高。
參考文獻：
Ban M,Zou Y, Rivett J P H, et al. Solution-processed perovskite light emitting diodeswith efficiency exceeding 15% through additive-controlled nanostructure tailoring[J]. Nature Communications, 2018.
DOI: 10.1038/s41467-018-06425-5
https://www.nature.com/articles/s41467-018-06425-5
作者簡介：
孫寶全，2002年在清華大學化學系獲得博士學位，2002-2007年在英國劍橋大學卡文迪許實驗室從事博士后研究，2007-2008年在美國能源部洛斯阿拉莫斯國家實驗室從事博士后研究，2008年加入蘇州大學。2017年被英國皇家化學會評為中國高引用科學家，獲得江蘇省自然科學一等獎，江蘇省“333”人才計劃支持。
目前擔任Physica Status Solidi A (WILEY-VCH)編委和FrontiersOptics and Photonics 編委。近年來，相關工作曾經被Nature Photonics、Nature Climate Change、泰晤士報、The Guardian、美國化學會、新華網等國內外200多家科學雜志或媒體報道。
孫寶全教授主要研究領域包括共軛高分子和半導體納米結構的光電特性及器件，光伏電池，發光二極管，光電薄膜表面和界面物理。
