相比于沉淀、透析、超濾和溶劑萃取這些傳統的分離方法，現代分子分離技術在化工、能源和環境等領域具有重要地位，其中，膜分離具有高效、節能、環保等優勢。
近年來，國際上一直在追求這樣的做法：將具有滲透性和選擇性的填料摻雜在聚合物中制備混合基質膜，有望突破聚合物膜滲透性和選擇性的制約關系。然而，由于填料團聚和界面缺陷仍然是巨大的挑戰，混合基質膜仍未大規模應用，如何制備超薄超高摻雜的無缺陷混合基質膜是學術界和產業界一直以來追求的夢想。
1.不規則且不連續的亞納米通道，難以平衡滲透性和選擇性
雖然以沸石和金屬有機骨架(MOF)為代表的納米多孔晶體材料可以通過其明確的孔隙系統提供優異的滲透性和選擇性，但是對于現有的純結晶膜，仍然難以控制晶間缺陷并保持其大規模實施的可加工性。
2.實現聚合物基體和MOF填料之間的界面相容性具有挑戰性
混合基質膜一般通過以下的做法制備：將含有溶劑、聚合物和MOF填料的懸浮液澆注到玻璃板或多孔基材上，然后讓溶劑蒸發，從而形成微米厚的自立膜或亞微米厚的復合膜，但是這對填料團聚和界面缺陷是個巨大的挑戰。
近日，南京工業大學金萬勤教授團隊提出“固態溶劑法”制備薄型、高負載的混合基質膜。研究將聚合物作為固態溶劑，溶解填料的前驅體（金屬鹽）并將其涂覆在多孔載體表面形成超薄膜層，而后將聚合物中的前驅體原位轉化成填料（金屬鹽與有機配體蒸氣反應形成金屬有機框架）。作者將聚合物基質充當固體溶劑，將金屬鹽（MOF晶體的前體）溶解在聚合物基質中，然后通過氣相處理觸發MOF的原位合成。這種方法制備的混合基質膜具有高達80%體積的MOF裝載量，膜厚為50至100納米。這種膜既具有高滲透性又具有高選擇性，表現出出色的分離性能。
技術優勢：
1.使用三維(3D)骨架填料形成超薄膜
使用3D代替2D材料可能會產生更多樣化的通道形狀和孔隙幾何形狀，可用于具有挑戰性的氣體分離，例如丙烯丙烷的分離。
2.擴大了填充材料的選擇范圍
將填充材料的選擇范圍擴大到更廣泛的MOF或其他多孔材料，特別是那些具有剛性孔結構的材料。
2.固態溶劑法制備的MMM具備更優異的性能
MMM具有高達80體積%的MOF裝載量，膜厚僅為50至100納米。并且這種膜既具有高滲透性又具有高選擇性，分離性能也是相當出色。
制備MOF@聚合物MMM
在本文中，作者采用的是一種“固態溶劑法”來制備混合基質膜(MMM)，在整個制備過程中，固體溶劑可以維持MMM的完整性。除此之外，柔性的聚合物段與生成的MOF顆粒緊密結合，形成了一個完整的MOF-聚合物界面。

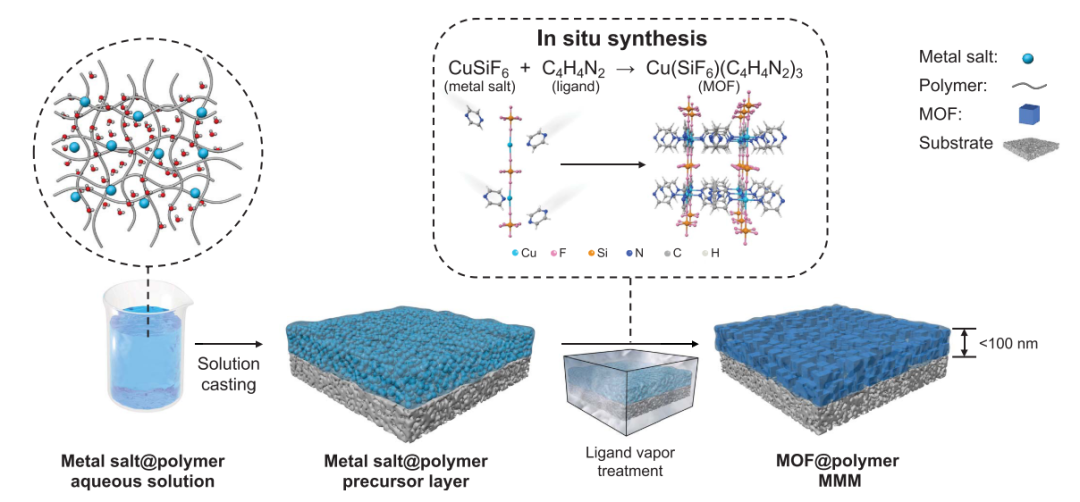

圖1 通過固體溶劑處理（SSP）策略制備的混合基質膜（MMM）示意圖
作者選擇了一種典型的六氟硅酸鹽(SIFSIX)系列MOF，它含有氟硅酸鹽陰離子(SiF62-)，并且對氣體分離存在一定的用處。固體溶劑采用聚乙二醇（PEG）和聚乙烯醇（PVA），因為它們在水溶液中與氟硅酸鹽具有良好的相容性和溶解性。

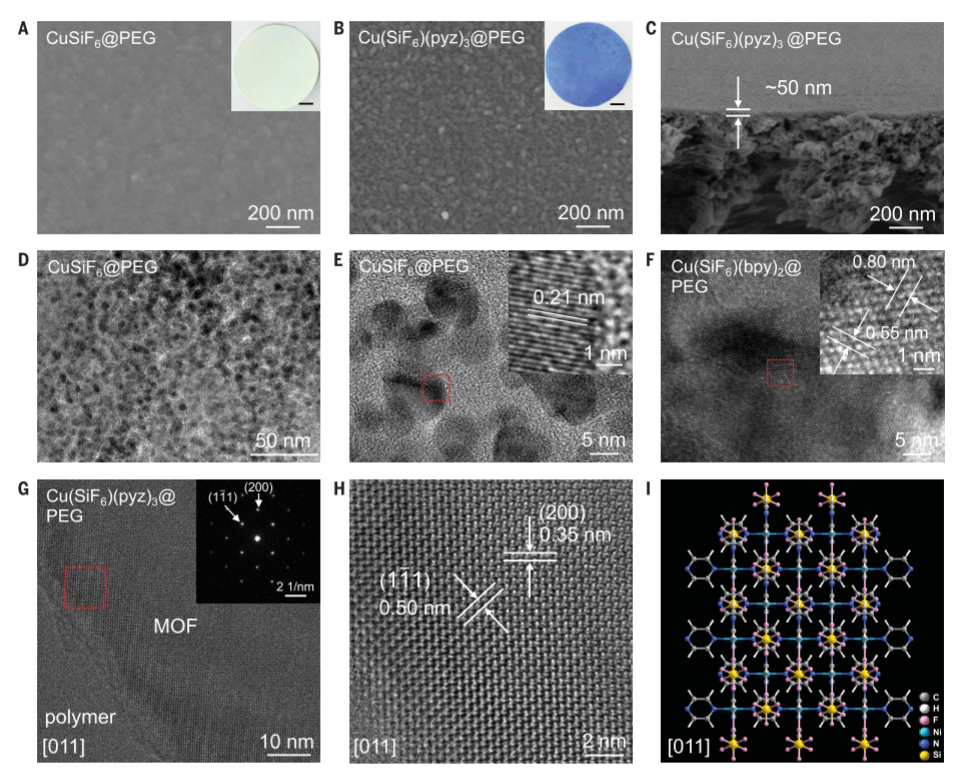

圖2 通過使用固體溶劑處理（SSP）制備的MMM的形態學特征
膜的制備過程中主要有兩個方面比較重要。首先是基底（PNA）的表面處理，其次是前驅體溶液的涂敷。中間的過程主要經歷：1.涂敷前體溶液后，會觀察到無缺陷且類似于聚合物的光滑表面。當前體溶液和氟硅酸鹽蒸氣反應后，會出現顆粒狀突起，導致膜表面較粗糙。顏色從淺綠色變?yōu)樗{(lán)色表明前體中的CuSiF6鹽轉化為Cu(SiF6)(pyz)3 MOFs。
在前驅體溶液制備和涂覆過程中，有三個關鍵參數：聚合物分子量、金屬鹽：聚合物質量比和涂覆周期。通過控制溶液性質和涂層參數，可以制造成薄至50nm而沒有可見缺陷的MMM。
MOF@聚合物MMM的傳輸性能
為了明確MMM中的分子運動的路徑，作者建立了與 MOF 負載密切相關的理想阻力模型，并給出了相應的3D示意圖。從圖中可以看出，在MOF負載量超過50 vol%時，MOF顆粒成為了主要相，可以在聚合物基質中形成互連的MOF納米通道，從而主導分子滲透。
作者在密度泛函理論（DFT）計算的基礎上闡明了亞納米通道的分子傳輸機制。當CO2分子通過通道傳輸時，其分子軸往往與通道的軸平行。H2分子更喜歡與MOF的F原子相互作用，導致分子軸相對于通道軸傾斜。因此，在通過通道傳輸時，CO2需要克服比H2更高的能量障礙。
圖3 納米通道調控和膜傳輸性能及機制
與傳統納米孔膜的比較
作者為了解析MOF@聚合物MMM與傳統納米多孔膜之間的本質區別，分別制備了純Cu(SiF6)(pyz)3結晶膜和Cu(SiF6)(pyz)3 MMM作為對照樣品。
但是結果發現，由于控制晶體共生生長和晶間缺陷的挑戰破壞了 Cu(SiF6)(pyz)3 膜的連續性，導致其氣體分離性能較差。而不使用聚合物作為固體溶劑的話，CuSiF6溶液無法在多孔基材上形成完整的前驅體層，導致H2-CO2分離性能較差。但是，通過SSP策略，固體溶劑可以有效地彌補MOF顆粒之間的缺陷，并可以提供了膜的完整性。此外，固體溶劑確保了金屬鹽@聚合物溶液的可加工性，從而允許大規模制造具有超薄選擇性層的膜。
SSP策略的普適性
通過SSP方法制備出來的具有高M(jìn)OF負載量和優異性能的MOF@聚合物MMM可以很好的證明這種策略的可行性。同時，制備的基于PEG和PVA的 MMM 可以連續工作數百個小時仍具有出色的H2-CO2分離性能，足以證明其優異的化學和結構穩定性。
SSP這種方法可以適用于各種MOF，包括M(SiF6)(pyz)3@PEG MMMs（M=Ni、Zn或Co）、Cu(SiF6)(bpy)2 @PEG MMM、Ni(NbOF5)(pyz)3@ PVA MMM 和 ZIF-L@PEG MMM，所有這些膜都表現出良好的分離性能，并且是超出了H2-CO2理論分離的上限。針對實際氣體分離應用，作者團隊還制造了中空纖維MMM，作者利用制備的中空纖維MMM進行了H2-CO2分離，實驗結果和平板型的幾乎一致。

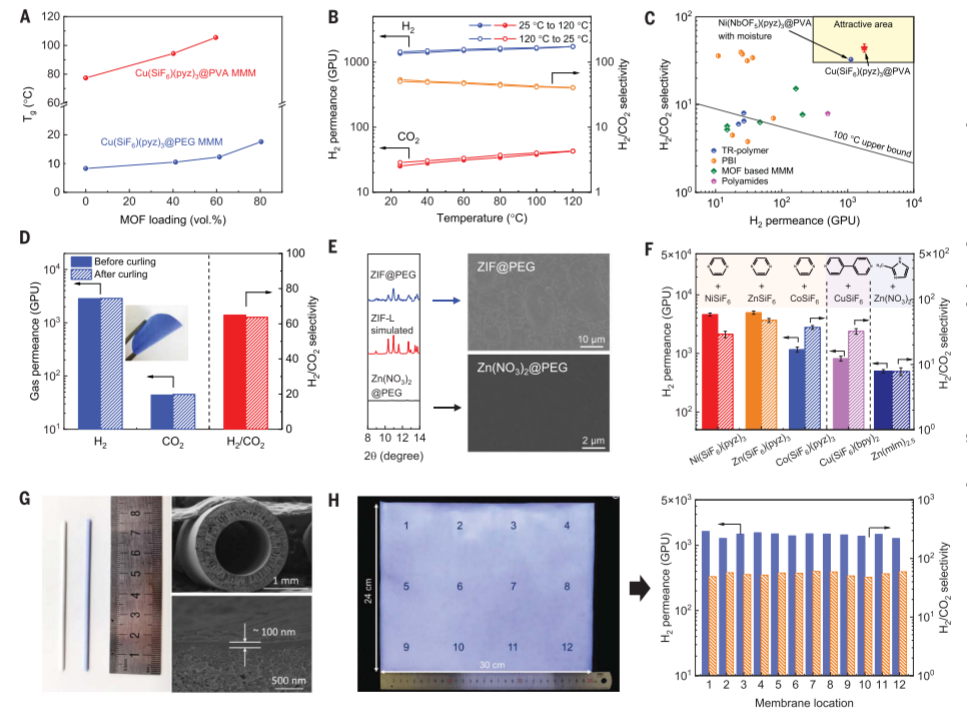

圖4 MMMs的H2-CO2分離性能和SSP策略的普適性
總結展望
總的來說，南京工業大學金萬勤教授團隊提出的這種用于制造具有高負載MOF納米晶體的超薄MMM的SSP策略。結合了在多孔基材上形成超薄金屬鹽聚合物層的涂層工藝和引發MOF原位合成的配體蒸氣處理。所制造的MMM實現了高達80 vol%的高M(jìn)OF負載量，膜厚度為50至100 nm，并且具有相當高的H2-CO2選擇性。這項工作中的固體溶劑促進填料分散并確保填料和聚合物之間的界面相容性，使MMM即使在高填料負載量下也能保持其完整性和柔韌性。聚合物和MOF在膜形成和傳輸性能方面的匹配值得更多研究。加上其可擴展性和通用性，該策略不僅能夠?qū)崿F(xiàn)要求高負載的薄膜納米復合膜，而且還為將納米材料轉化為分子篩膜和相關功能涂層鋪平了道路。
參考文獻：

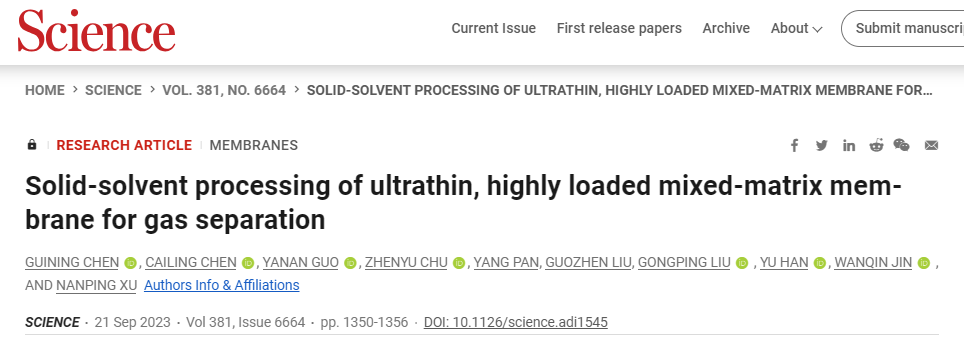

Guining Chen, Cailing Chen, Yanan Guo, Zhenyu Chu, Yang Pan, Guozhen Liu, Gongping Liu*,Yu Han?, Wanqin Jin*, Nanping Xu. Solid-solvent processing of ultrathin, highly loaded mixed-matrix membrane for gas separation, Science (2023). https://www.science.org/doi/10.1126/science.adi1545
