介電激光加速器（DLA）或納米光子加速器背后的核心思想是利用納米光子介電結構在激光的幫助下加速帶電粒子，特別是電子。與使用射頻波和金屬腔的經典粒子加速器不同，DLA 利用光學近場，在帶電粒子傳播時與它們同步。通過設計和制造光學近場與粒子相互作用的納米光子結構，DLA 可以實現更高的加速梯度，比射頻加速器大兩個數量級。這可以顯著減小加速器設備的尺寸和成本。使用高損傷閾值介電材料和片上集成可以開發緊湊且可擴展的納米光子加速器，在醫學、工業、材料研究和科學等各個領域具有革命性的應用。
關鍵問題
雖然過去納米光子加速器取得了重大進展，但在可擴展性、制造復雜性、材料選擇和優化驅動波長方面仍有挑戰需要克服：
1.可擴展性：納米光子加速器的可擴展性是一個懸而未決的問題。雖然對于較長的結構，桶中捕獲的電子數量大致保持不變，但三維引導和約束需要進一步探索和設計。
2.制造復雜性：加速器結構的制造過程可能很復雜，需要精確控制支柱的幾何形狀和尺寸。微調和優化對于實現所需的加速性能是必要的。
3.材料限制：加速器結構的材料選擇至關重要。需要高損傷閾值材料來承受強烈的激光場。探索具有更高損傷閾值和合適光學特性的新材料是一項挑戰。
4.波長限制：加速器中使用的激光器的驅動波長會影響加速度梯度和可實現的最大加速度電流。更長的波長允許更寬的加速通道寬度和更高的電流電子束。但是，在可用的激光源及其與加速器設計的兼容性方面可能存在限制。
新思路
近日，德國埃爾朗根-紐倫堡大學，以色列耶路撒冷希伯來大學和德國馬克斯·普朗克光科學研究所的研究人員展示了一種可擴展的納米光子電子加速器，它相干地結合了粒子加速和橫向束約束，并在僅 225 nm 寬的通道中加速和引導電子超過 500 μm 的相當大的距離。我們觀察到最大相干能量增益為 12.3 keV，相當于從最初的 28.4 keV 增加到 40.7 keV，能量增加了 43%。我們預計這項工作將直接導致納米光子加速器的出現，利用高損傷閾值介電材料以最小的尺寸要求提供高達GeV m?1范圍的高加速梯度。這些片上粒子加速器將實現醫學、工業、材料研究和科學領域的變革性應用。
技術路線：
本研究使用波長為1,030 nm、脈沖持續時間為250 fs、重復頻率為167 kHz的釔光纖激光作為驅動激光。激光脈沖的能量為600 μJ。使用光參量放大器產生波長為1.93 μm、脈沖能量高達60 μJ的紅外激光脈沖。通過四次諧波產生257 nm的紫外脈沖，用于觸發電子源的光電發射。紅外脈沖的脈沖前傾角度被調整以與運動中的電子實現光學重疊。激光的偏振方向沿電子傳播方向線性。電子源是經過改裝的商用掃描電子顯微鏡(SEM)，電子脈沖通過Schottky尖端陰極的光電發射產生。電子在SEM柱中加速到28.4 keV的束流能量。電子脈沖被聚焦到SEM的樣品室中安裝的加速器結構中。電子脈沖與紅外激光脈沖的時間重疊由電動延遲臺控制。使用自制的磁譜儀測量電子能譜。通過常規SEM成像進行加速器結構的初始對準。激光對準通過成像芯片表面的反射來確定。
技術優勢：
1.相干納米光子電子加速：本文提出了一種利用光子納米結構內的激光加速電子的新方法。這為傳統粒子加速器提供了一種微觀替代方案，具有潛在的成本和尺寸降低。
2.加速度和束約束的結合：文章中展示的納米光子電子加速器不僅可以加速電子，還可以在保持束約束的同時引導它們經過相當長的距離。這種加速度和光束約束的組合是通過專門設計的錐形結構幾何形狀實現的。
3.高能量增益：文章報告的最大相干能量增益為12.3 keV，相當于能量大幅增加43%。這證明了使用納米光子加速器實現高加速度梯度的潛力。
4.可擴展性和最小尺寸要求：納米光子電子加速器是可擴展的，可以使用高損傷閾值介電材料制造。這為開發GeV m-1范圍內具有高加速度梯度的納米光子加速器開辟了可能性，同時最大限度地減少了尺寸要求。
研究?jī)?nèi)容
實現對電子束的精確控制和加速
納米光子結構中同時加速和束流約束的原理是通過利用光場與電子束之間的相互作用來實現的。這種結構由一系列納米尺度的柱子組成，這些柱子可以產生強烈的光場。當激光脈沖照射到這些柱子上時，光場與電子束相互作用，產生一個同步力，使電子束被加速并沿著納米結構的通道進行束流約束。
具體來說，當激光脈沖照射到納米結構的柱子上時，柱子產生的光場與電子束中的電荷相互作用。這種相互作用會導致電子束受到一個同步力，該力的方向和大小取決于電子束的位置和速度。通過調整激光脈沖的參數和納米結構的設計，可以實現電子束在納米結構中的加速和束流約束。
通過這種納米光子結構中的加速和束流約束，可以實現對電子束的精確控制和加速，為微型加速器和高能物理研究提供了新的可能性。

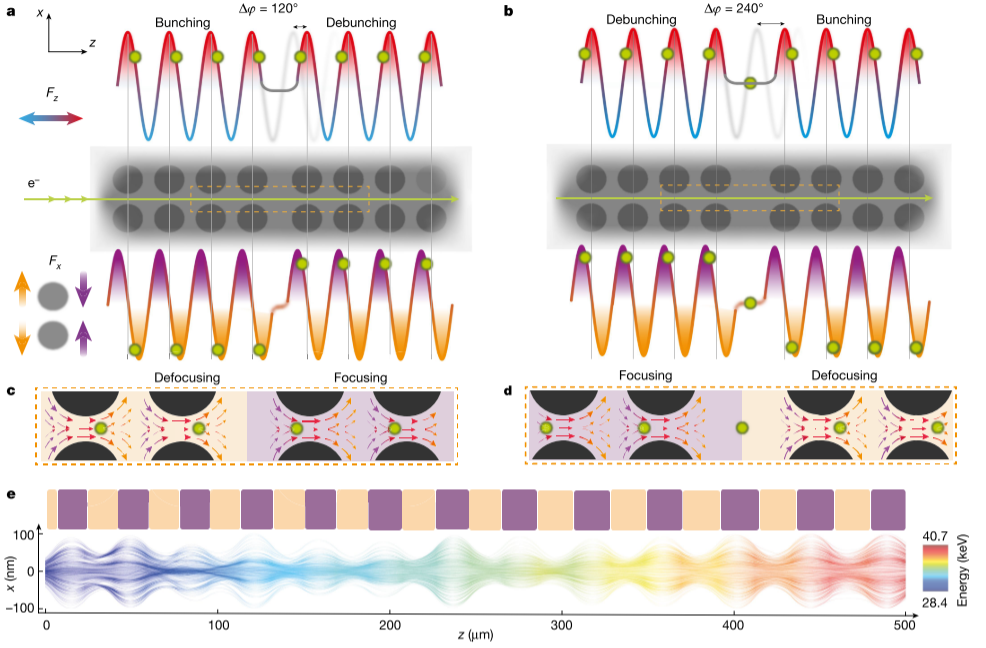

圖1 納米光子結構中同時加速和束流約束的原理
相干電子加速成功
相干電子加速是指通過光場與周期性納米結構相互作用，實現對電子束的加速。在這種加速過程中，電子束的能譜會發生變化。
通過實驗觀察到的電子能譜，可以看到在設計的加速梯度位置處出現了一個明顯的能量峰值。這個能量峰值對應著設計加速梯度的位置，即每個周期內電子束獲得的能量增加量。這表明相干電子加速是成功的，電子束在納米結構中獲得了加速。此外，作者還觀察到能量峰值之外的電子。這些電子只部分被加速，它們被捕獲到加速桶中，但在某個點失去了同步性，因此失去了加速。這可能是由于電子接近分離曲線或技術原因?qū)е碌模缂す饷}沖前傾不完全匹配電子速度的增加。
總的來說，通過觀察電子能譜，可以確定相干電子加速是成功的，并且電子束在納米結構中獲得了加速。然而，由于一些限制因素，目前的加速梯度相對較低，但已經與射頻加速器的梯度相當。

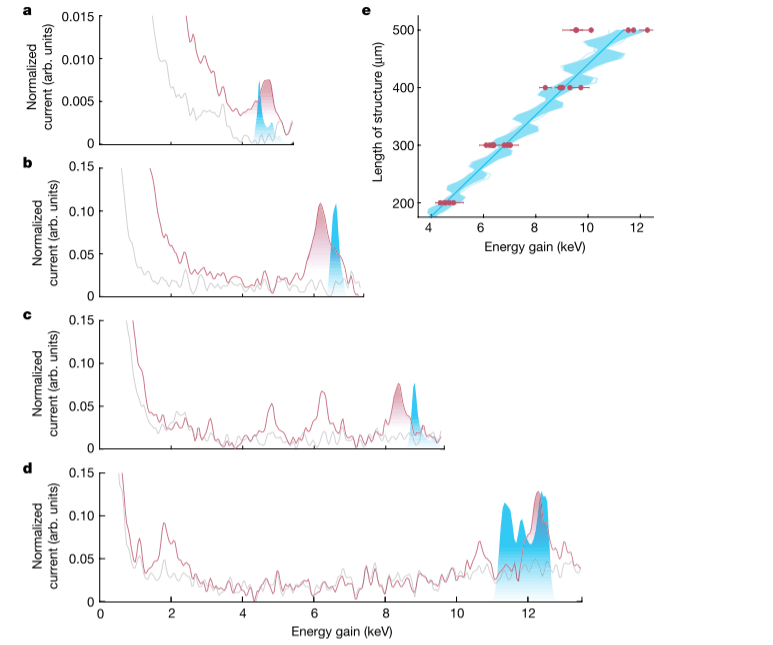

圖2 顯示相干電子加速的電子能譜
新型納米光子加速器
作者展示了一個納米結構，其中包含了多個加速器宏單元，通過引入相位跳變和特殊設計的錐形結構，實現了納米光子的相位聚焦和束流整形。圖中還展示了電子在加速器結構中的軌跡和能量變化。這個納米光子加速器結構的設計原則可以為緊湊型光源、緊湊型自由電子激光器和高能量對撞機等應用提供新的可能性。

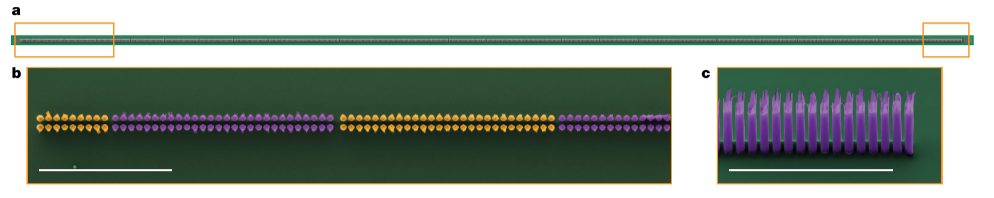

圖3 納米光子加速器結構
總結展望
總的來說，德國埃爾朗根-紐倫堡大學，以色列耶路撒冷希伯來大學和德國馬克斯·普朗克光科學研究所的研究人員制造了幾個具有不同長度（從200 μm到500 μm）但設計相同的結構。他們觀察到電子的相干加速以及交替相位聚焦。不同結構的平均能量增益分別為4.59 ± 0.29 keV、6.57 ± 0.32 keV、9.05 ± 0.24 keV和10.8 ± 0.29 keV。這些結果與模擬結果非常吻合。最佳結構的長度為500 μm，電子的起始能量增加了43%，從28.4 keV增加到40.7 keV。隨著結構長度的增加，加速的電子數量保持相對穩定。研究人員還觀察到零損耗峰和零損耗峰周圍的能量調制，表明電子的加速和減速。一些電子只部分加速并與結構失去同步。
參考文獻：

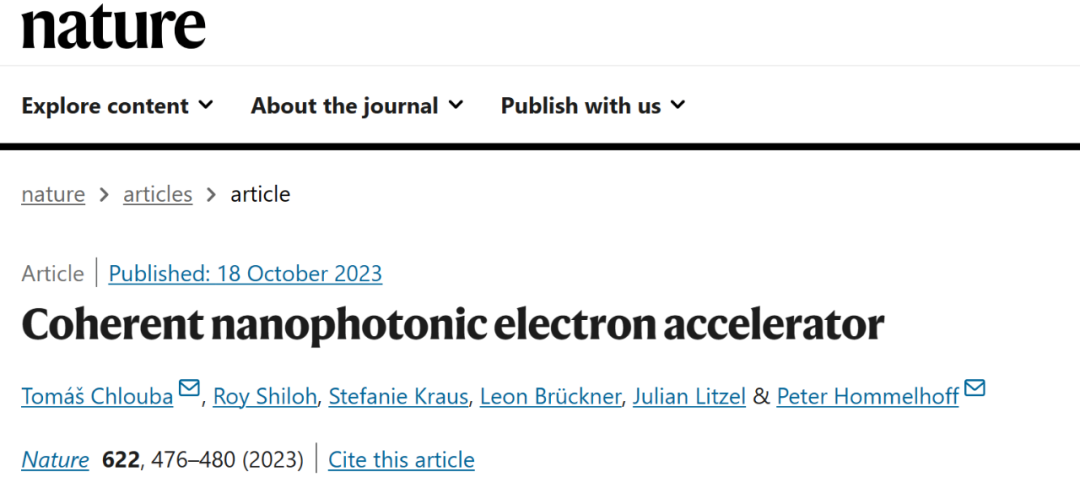

Tomá? Chlouba*, Roy Shiloh, Stefanie Kraus, Leon Brückner, Julian Litzel1 & Peter Hommelhoff*, Coherent nanophotonic electron accelerator, Nature. (2023).
https://www.nature.com/articles/s41586-023-06602-7
