計算機視覺在自動駕駛、機器人、醫療診斷和可穿戴設備等多個領域具有廣泛的應用。盡管深度學習在算法層面顯著提高了視覺任務的性能，但這些任務從根本上受到傳統數字計算單元的能耗和計算速度的限制。光子計算可以更快、更節能地處理視覺數據。
關鍵問題
然而，光子計算用于視覺任務仍存在以下問題：
1、現有的光子計算系統仍受到嚴重的實際限制
雖然光子計算具有高達每瓦1.58萬億次運算(TOPS)的計算效率，但現有的光子計算系統仍然受到復雜的光學非線性實現、ADC的巨大功耗以及容易受到噪聲和系統錯誤的影響等多種限制。
2、基于光子計算的可部署系統的實驗優勢仍是一個挑戰
光學神經網絡（ONN）可能對低信噪比(SNR)下的噪聲敏感，由于曝光時間超短，因此很容易受到散粒噪聲波動的影響，這嚴重阻礙了現有光子計算在實際計算機視覺任務中表現出比傳統數字計算的系統優勢。
有鑒于此，清華大學戴瓊海、喬飛、方璐、吳嘉敏等人開發了一種全模擬芯片（ACCEL），該芯片結合電子和光計算，系統能效為每秒74.8 千萬億次/瓦，比現有技術高三個數量級，計算速度為每秒4.6千萬億次運算，比現有技術高一個數量級。將衍射光學計算用作特征提取的光學編碼器后，光生光電流直接在集成模擬計算芯片中進行進一步計算，無需模數轉換器，從而實現72?ns/幀的低計算延遲。通過光電計算和自適應訓練的聯合優化，ACCEL在Fashion-MNIST、3級ImageNet分類和延時視頻識別任務中分別實現了85.5%、82.0%和92.6%的分類準確率，同時展示了優越的系統性能弱光條件下的穩定性。預計ACCEL可廣泛用于可穿戴設備、自動駕駛和工業檢查等多種應用。
技術方案：
1、闡明了ACCEL的架構
作者以全模擬的方式設計了光電混合架構，以減少大量ADC，實現具有競爭性任務性能的高速、低功耗視覺任務。
2、評估了ACCEL的性能特征
作者展通過數值模擬來定量評估ACCEL，表明ACCEL具有高準確率、高噪聲穩定性，通過自適應訓練方法可以減少精度降低。
3、實驗驗證了ACCEL對高性能圖像分類的精度
作者用制作好的ACCEL芯片進行了實驗，表明ACCEL在圖像分類上具有極具競爭力的測試精度。
4、證實了ACCEL在高速延時任務中的應用
作者證實了ACCEL促進了延時任務的高速處理，并展示了其在自主系統中的潛在應用。
5、測試了ACCEL的計算速度和效率
作者通過計算，直接表明了ACCEL在實際中達到相同的精度時，與最先進的GPU上的數字神經網絡相比，全模擬ACCEL通過實驗將系統延遲和能耗降低了幾個數量級。
技術優勢：
1、開發了極具競爭力的全模擬芯片ACCEL
作者開發了一種結合電子和光的全模擬芯片，該芯片可用于節能和超高速視覺任務，具有極具競爭力的任務性能和可擴展性。ACCEL將衍射光學模擬計算(OAC)和電子模擬計算(EAC)與可擴展性、非線性和靈活性融合在一塊芯片中。
2、將能效提高了3個數量級，計算速度提高1個數量級
ACCEL實現了74.8?peta-OPS?W?1的實驗?zāi)苄Ш?.6?peta-OPS的計算速度，分別比最先進的計算芯片高出3個和1個數量級。
3、開發了自適應訓練方法，提高了計算高精度
作者開發了一種自適應訓練方法，彌補了制造缺陷和對準誤差，獲得了極高的穩定性，精度也提高了29.4%。
技術細節
ACCEL的架構
作者以全模擬的方式設計了光電混合架構，以減少大量ADC，實現具有競爭性任務性能的高速、低功耗視覺任務。通過用相干光或非相干光照射目標，將信息編碼到光場中。作者闡明了ACCEL的工作模式，并將這些功能以全模擬方式集成在一塊芯片上，以實現廣泛的應用，并且與現有的數字神經網絡兼容，以完成更復雜的任務。作者展示了OAC的數據壓縮性能、EAC對計算速度的提高了計算速度以及讀出噪聲的減少。

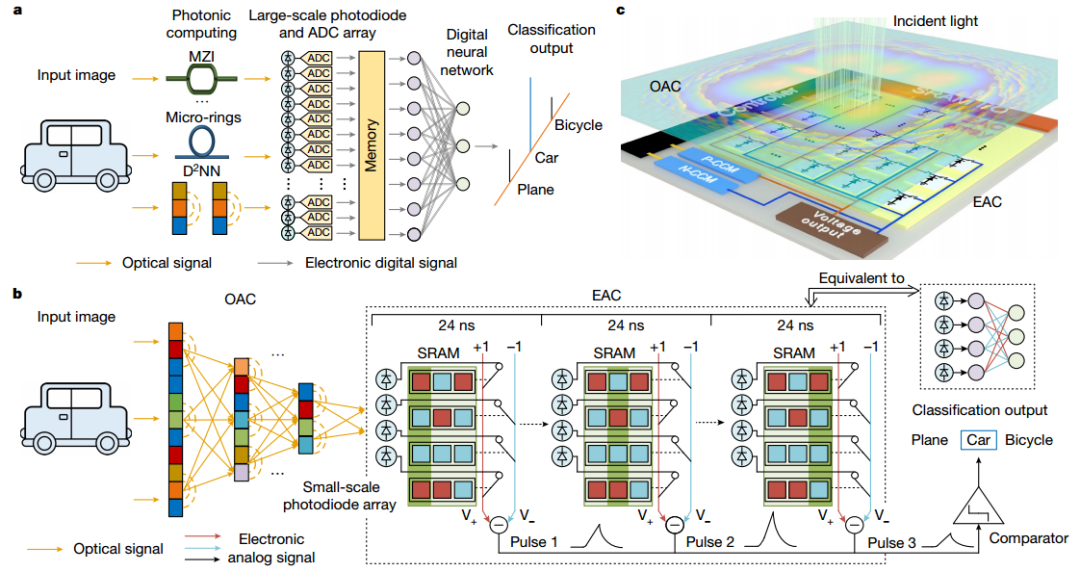

圖 ACCEL的架構

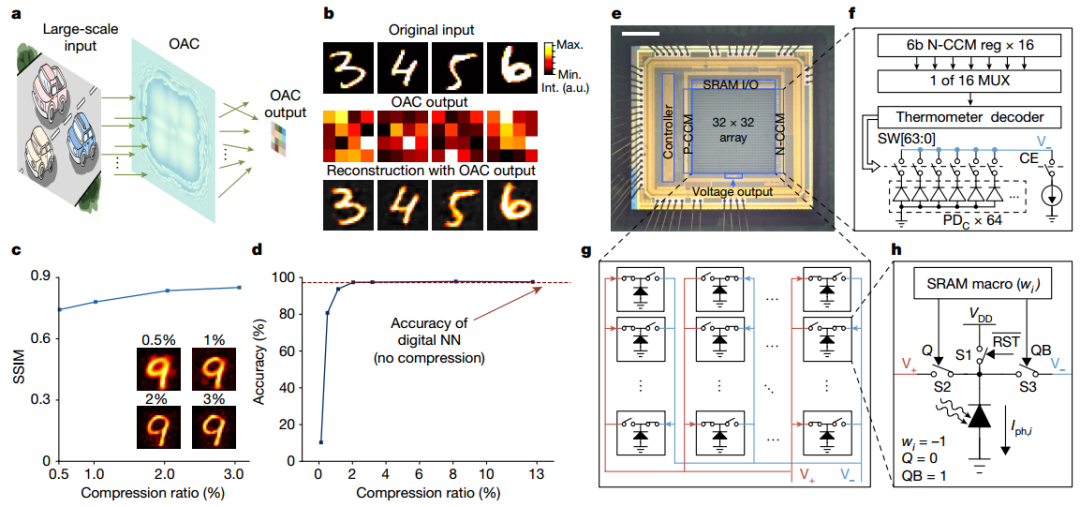

圖 ACCEL的實施
ACCEL的性能特征
作者展示了ACCE的典型工作流程，在實驗演示之前，首先進行了數值模擬來定量評估ACCEL。結果表明ACCEL在所有分類中的準確率-模擬模式在數值上達到98%，即使對于更具挑戰性的分類任務，全模擬ACCEL在數值上也顯示出與數字神經網絡相當?shù)男阅堋４送猓珹CCEL還表現出噪聲穩定性，即使在每幀0.14?fJ?μm?2的極低光強度下，ACCEL的測試精度仍然很高。通過建立自適應訓練方法，可以減輕由于制造相位誤差或移位和旋轉未對準而導致的精度下降。

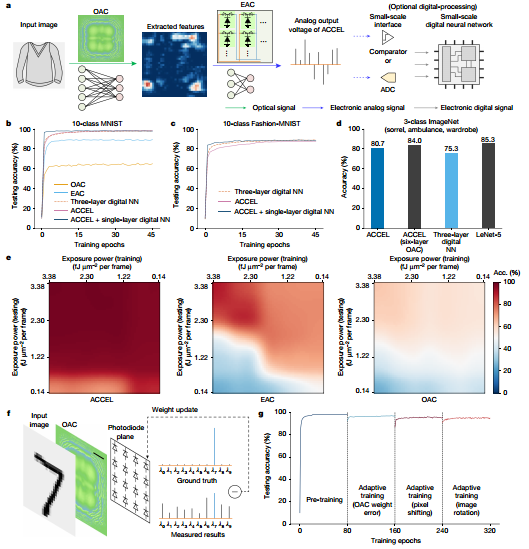

圖 ACCEL性能的數值評估
高性能圖像分類
為了進一步驗證ACCEL架構，作者用制作好的ACCEL芯片進行了實驗。作者在三個數據集上對ACCEL進行了驗證，結果表明全模擬模式下的 ACCEL 實驗精度分別達到 MNIST、Fashion-MNIST和KMNIST的90.9%、80.9%和67.6%，接近模擬性能。通過將小型數字神經網絡連接到ACCEL，實驗精度分別提高到97.1％、85.5％和74.6％，而無需犧牲系統處理速度和能耗。在具有高分辨率圖像的更具挑戰性的任務上，ACCEL通過全模擬方式使用單層OAC和 EAC實驗取得了80.7%的測試精度。

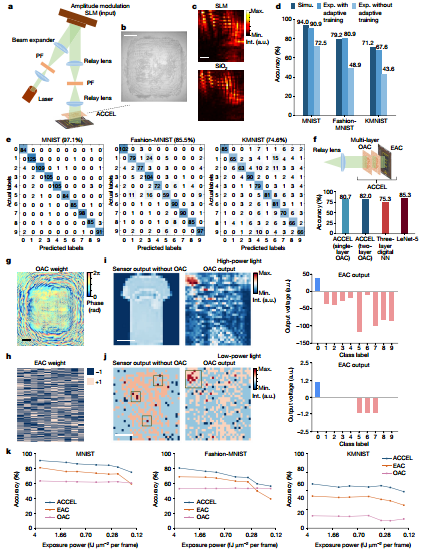

圖 ACCEL用于圖像分類的實驗結果
高速延時任務
除了靜態圖像分類之外，ACCEL還通過提供從模擬計算到數字存儲和計算的靈活且低功耗的接口，促進延時任務的高速處理。連接簡單的數字芯片后，ACCEL 可以將串行輸出存儲在內存中，并使用小規模的單層網絡計算最終結果。僅使用低成本比較器即可將模擬信號轉換為1位數字信號，從而大大降低能耗和延遲。作者還展示了ACCEL在自主系統中的潛在應用， ACCEL在每幀5.0?fJ?μm?2的實驗上實現了92.6%的預測精度。當在弱光條件下降低光強度時， ACCEL依然在實驗上保持了高精度，甚至優于數字三層神經網絡。

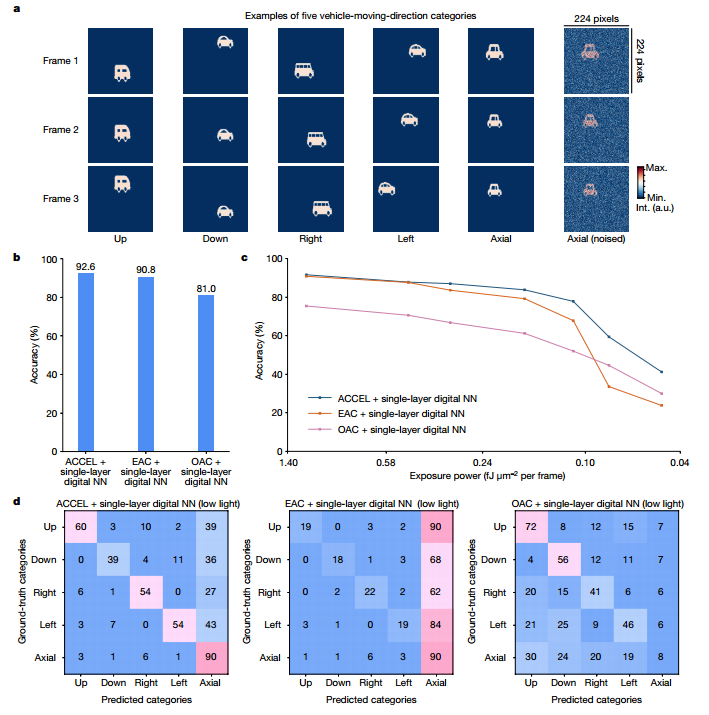

圖 ACCEL對于延時任務的實驗結果
計算速度和效率
ACCEL對每一幀的完整處理時間包括復位時間tr，響應時間tp以及累積時間ta。作者建立了兩個實驗來分別測量重置時間、響應時間和累積時間。復位時間tr的實驗上限為12.5?ns，平均響應時間為7.8ns，平均累積時間為9.2ns。對于3級分類，ACCEL 包括三個脈沖的完整處理時間約為 72?ns。測得的 ACCEL 對于3級ImageNet 分類的平均系統能耗為 4.4?nJ，實驗系統能量效率為7.48?×?104 TOPS?W?1。ACCEL的實驗系統LeNet等效計算速度和能源效率分別為301.39?TOPS和4.95?×?103?TOPS?W?1，遠高于最先進的數字和光子器件。

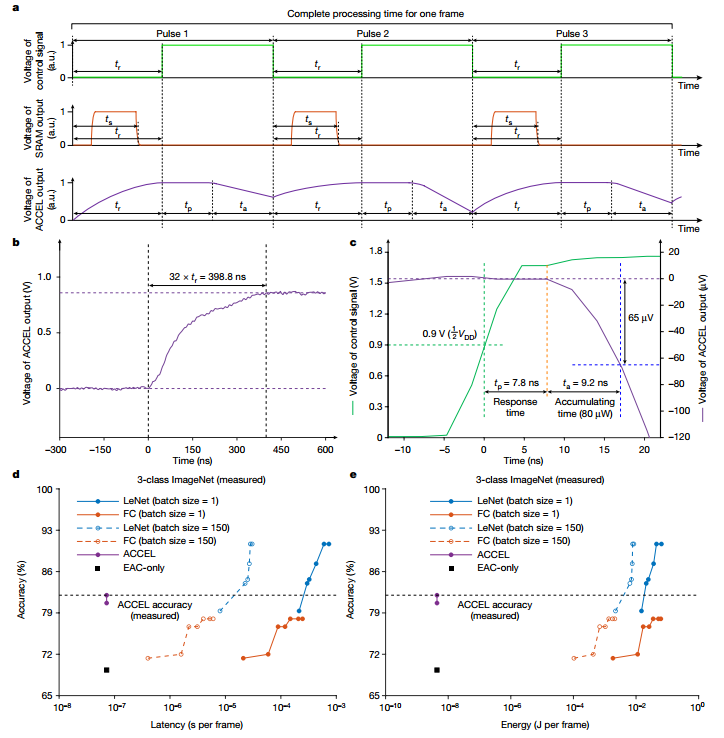

圖 ACCEL處理時間和能耗的實驗測量
總之，通過結合光子計算和電子計算的優點，本工作開發的ACCEL通過實驗實現了4.55×103 TOPS的系統計算速度和7.48×104 TOPS?W?1的能源效率，比最先進的方法高出幾個數量級。與電子處理器中的數字神經網絡相比，該芯片在各種智能視覺任務中保持有競爭力的準確性。除了作為模擬光信號到數字信號的通用平滑接口外，ACCEL還為可穿戴設備、機器人、自動駕駛、工業檢查和醫療診斷等光電模擬計算的廣泛實際應用開辟了新的視野。
參考文獻：

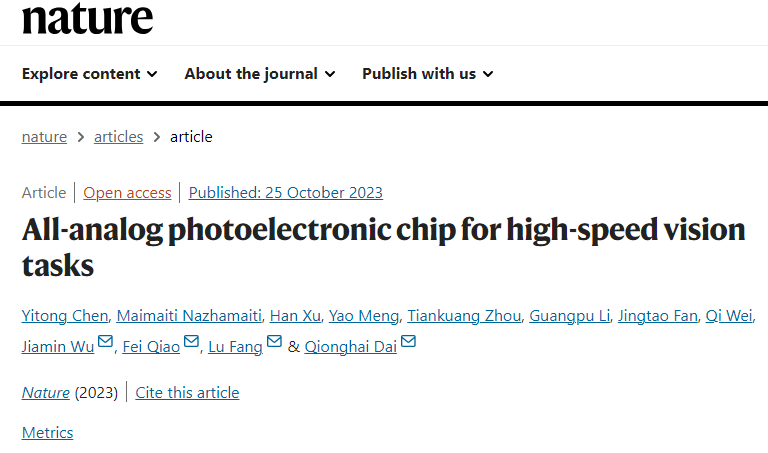

Chen, Y., Nazhamaiti, M., Xu, H. et al. All-analog photoelectronic chip for high-speed vision tasks. Nature (2023).
https://doi.org/10.1038/s41586-023-06558-8
