摩擦力決定液滴在固體表面上滑動還是附著，過去的研究認為表面異質性對液滴的接觸角滯后和接觸線摩擦有影響，但這些研究主要集中在微米尺度的化學圖案和拓?fù)浣Y(jié)構上，并沒有在分子尺度上有進一步的探索。
分子尺度的化學異質性的影響
Pease、Johnson 和 Dettre 以及 Joanny 和 de Gennes 早期研究中提出的理論，以及 Furuta 等人和 Reyssat 和 Quéré 對微米尺度的化學模式和形貌進行的實驗證明，液滴 CAH 起源于表面形貌和化學的異質性，這一點已得到廣泛認可。Fadeev 等人和 Bittoun 等人的實驗表明，表面的分子級異質性會影響 CAH。但是在分子長度尺度上，尚未有人去探索是否有新的不同尋常的機制。
新思路
近日，芬蘭阿爾托大學Robin H. A. Ras教授團隊在硅表面上創建了自組裝單分子層（SAMs），通過調節SAMs的覆蓋度，發現低覆蓋度的親水性SAMs和高覆蓋度的疏水性SAMs的液滴滑動性都較好，這與表面化學異質性的預期不符。這一發現揭示了液滴滑動性的新機制，并為提高液滴的流動性開辟了新途徑。
技術路線：
作者通過分子動力學模擬研究了具有不同覆蓋度的OTS自組裝單分子層（SAM）表面的結構特性。模擬結果顯示了三個不同的生長區域。在覆蓋度低于0.5分子/nm2的低覆蓋區域，OTS分子的烷基鏈傾向于平鋪在表面上，平均傾斜角接近80°。在覆蓋度超過0.5分子/nm2時，烷基鏈的自由空間減少，其中一些鏈放在彼此上面，平均傾斜角降低到50°。在覆蓋度超過2.9分子/nm2的情況下，烷基鏈被迫呈近垂直方向排列，平均傾斜角低于10°。傾斜角的逐漸減小導致SAM的高度增加，與實際SAM表面的觀察到的厚度相匹配。
技術優勢：
研究人員開發了一種新型的超潤濕表面，該表面具有高度的潤濕性和自清潔性能。他們通過使用原子層沉積和自組裝分子的方法，在表面上構建了一層納米結構，使其具有超潤濕的特性。這種超潤濕表面可以在各種應用領域中發揮作用，例如液滴控制、微流體學和熱傳遞等。這項研究為設計和制造具有特殊潤濕性能的材料提供了新的思路和方法。
化學異質性如何影響 CAH 和液滴 CL
本研究以辛基三氯硅烷（OTS）為模型系統，研究分子尺度的化學異質性對接觸線摩擦（CLF）和液滴行為的影響。OTS 是一種生長在親水性二氧化硅表面的自組裝單層 (SAM)。通過改變 OTS SAM 的生長時間，可以逐漸調整 SAM 的覆蓋率（等密度），從親水性基底到疏水性高覆蓋率 SAM。OTS SAM 可作為研究表面異質性與液滴行為之間關系的平臺，尤其側重于 CLF 和接觸角滯后。
作者在這項研究中，使用了原子層沉積（ALD）方法來生長自組裝單分子層（SAMs），它具有以下優點：ALD可以精確控制每一層的沉積量，從而實現對SAMs的精確控制和調節；可以在整個表面均勻地沉積分子，確保SAMs的均勻性和一致性；具有很高的可重復性，可以在不同實驗條件下重復獲得相同的結果；ALD可以通過調節沉積時間和溫度等參數來控制SAMs的生長速率和厚度。

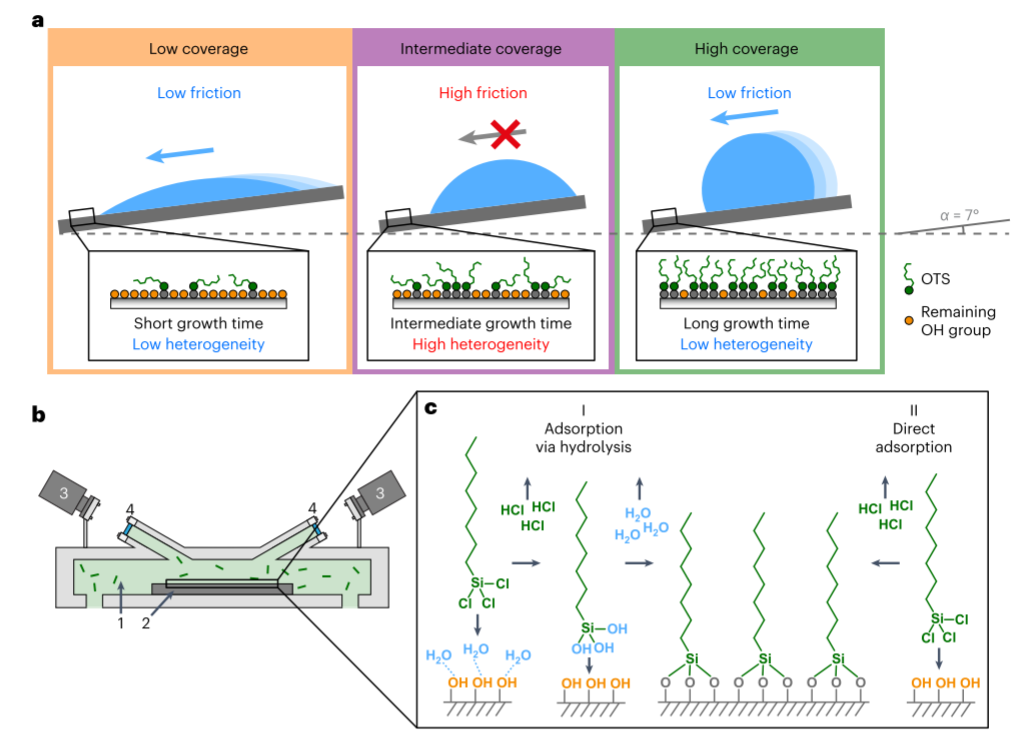

圖1 利用 OTS SAM 調整表面疏水性來控制 CLF
SAM 表面的生長和結構
作者監測了20個不同生長時間的SAM表面的生長過程。SAM的厚度在生長過程中逐漸增加，初始生長速度較快，隨著SAM覆蓋度的增加而減慢。最終的SAM厚度取決于總的生長時間。
FTIR顯示，更密集的堆積并沒有顯著增加烷基鏈的結晶度，SAM仍具有非晶態結構。AFM觀察結果表明，所有的SAM表面都保持了基底表面的光滑性，表明在納米尺度以上實現了均勻的生長，沒有聚集物的形成，表面的異質性僅存在于分子尺度上。
此外，通過分子動力學模擬，發現在低覆蓋度區域，OTS分子的烷基鏈傾向于平鋪在表面上，平均傾斜角接近80°。當覆蓋度超過0.5分子/nm2時，每個烷基鏈周圍的自由空間減少，一些鏈會疊在其他鏈上，平均傾斜角減小到50°。在超過2.9分子/nm2的覆蓋度下，烷基鏈的空間很小，大部分鏈被迫接近垂直方向，平均傾斜角小于10°。這種逐漸減小的傾斜角增加了SAM的高度，與實際觀察到的SAM表面厚度相吻合。
通過與金屬化合物的反應，利用X射線光電子能譜（XPS）等表面敏感的元素分析技術，對SAM表面的羥基空位進行了定量研究。實驗結果顯示，隨著SAM覆蓋度的增加，所有標記分子的濃度呈線性下降趨勢，表明SAM表面的羥基空位減少。

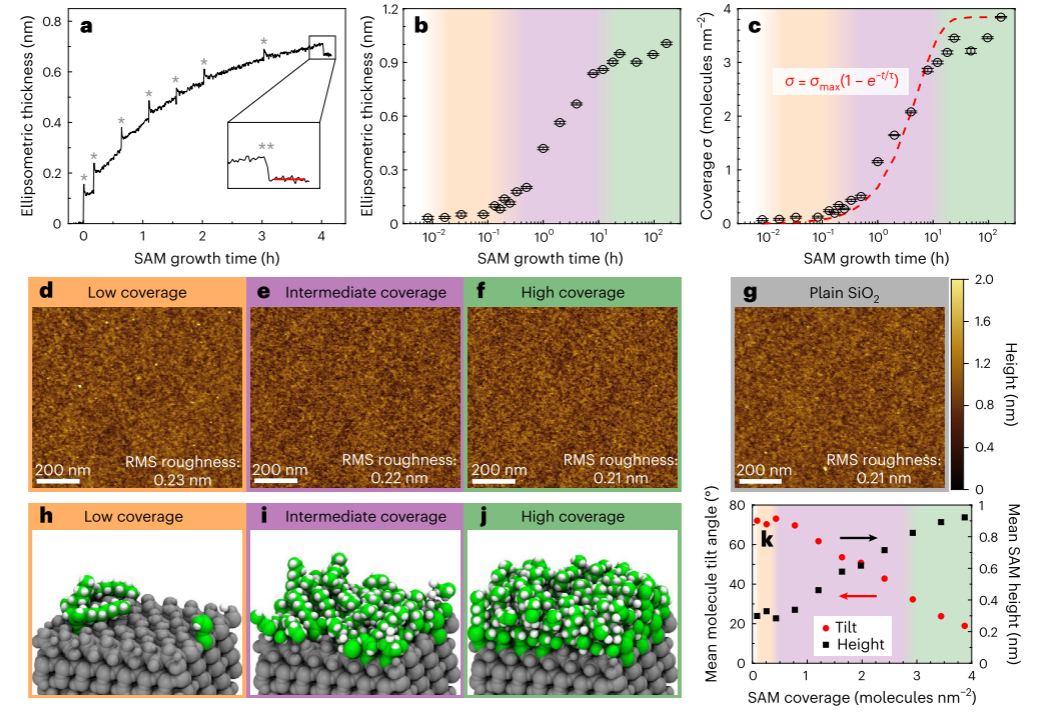

圖2 從稀疏涂層到密集涂層的 OTS SAM
SAM 表面 OH 空位的量化
作者通過與金屬化合物的反應來量化自組裝單分子膜（SAM）表面的氫氧空位。SAM中的烷基鏈對這些金屬化合物起到抵抗作用，因此金屬化合物只能吸附到表面的可訪問氫氧基團上。這些金屬化合物被用作“標記”這些氫氧基團，并可以通過表面敏感的元素分析技術進行定量。這種方法不僅可以量化標記密度，還可以確定分子尺度上的氫氧空位的大小。如果氫氧空位的大小很小，它只會與較小的標記分子反應，而不會與較大的標記分子反應。在這項研究中，選擇了四種逐漸增大的金屬化合物：二乙基鋅（DEZ）、四氯化鈦（TiCl4）、四甲基二胺基四氟化鉿（TDMAHf）和四異丙氧基鈦（TTIP）。
通過XPS和拉曼光譜等表面敏感的技術，可以檢測到標記分子的吸附。通過測量金屬與硅的比例，可以確定標記分子的表面密度。此外，通過測量金屬與硅的比例隨SAM覆蓋度的變化，可以推斷出SAM表面的氫氧空位的數量和大小。通過這種方法，可以定量測量SAM表面的氫氧空位，并了解SAM表面的化學異質性。這對于研究SAM的潤濕性質和化學反應具有重要意義。

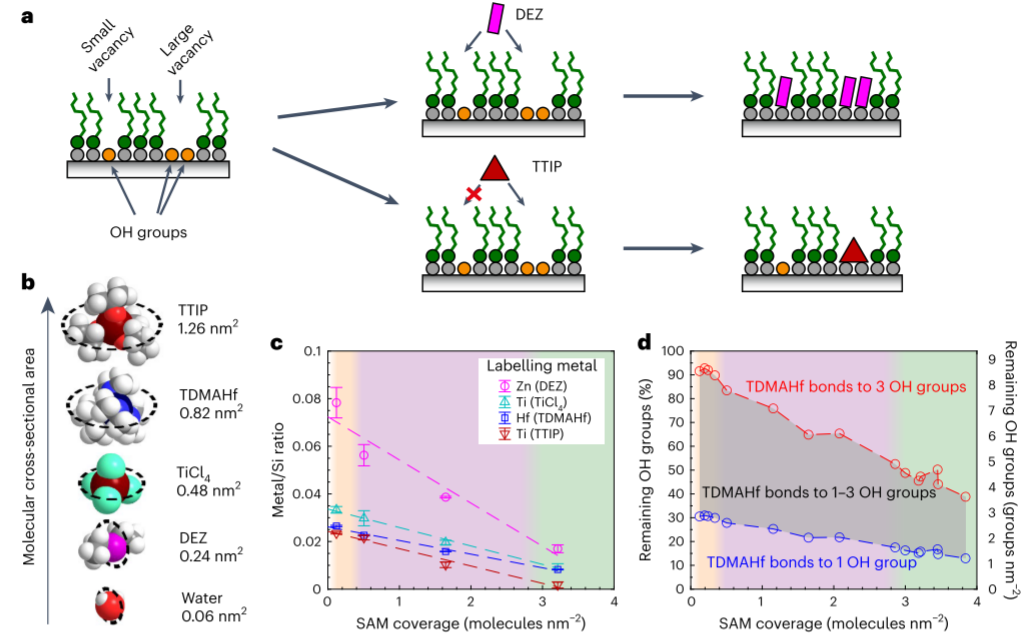

圖3 金屬化合物標記 SAM OH 空位，探測分子長度尺度上的化學異質性
化學異質 SAM 的潤濕特性
化學異質性SAMs的潤濕性質受到SAMs表面的分子尺度異質性的影響。低覆蓋度的SAMs具有潤滑的界面水膜，從而降低了滑動角和接觸角回縮。高覆蓋度的SAMs由于疏水性而增加了滑動角和接觸角回縮。然而，即使在化學異質性SAMs中存在未被覆蓋的表面區域，其潤濕性仍然表現出滑動性，這是由于界面水分子的流動性所致。
高覆蓋度的SAMs具有疏水性，因?yàn)樗鼈兊谋砻姹桓嗟耐榛湼采w，減少了OH空位的數量。這導致水無法滲透到SAMs表面的OH空位上，從而增加了滑動角和接觸角回縮。然而，即使在高覆蓋度下，SAMs仍然具有一些大于水分子大小的空腔，可以與金屬反應物發生反應。這是因?yàn)榻饘俜磻?yīng)物與SAMs表面的相互作用力不同于水分子，金屬反應物更容易通過非極性烷基尾部，而不是通過SAMs的空腔。

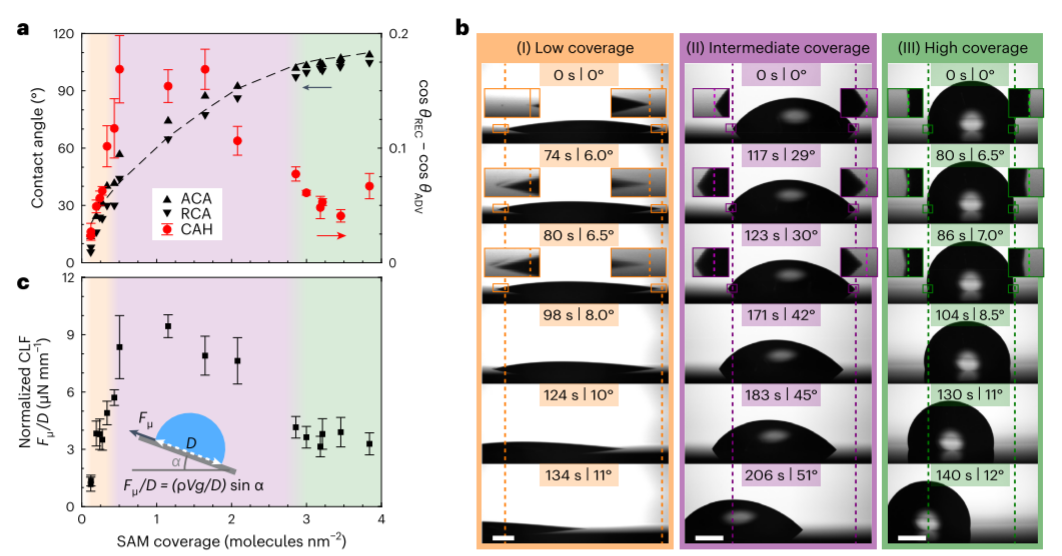

圖4 SAM 潤濕性能
SAM CLF 的分子水平起源
實驗結果表明，CLF取決于SAM表面的分子尺度異質性：大多數異質性較高的中間覆蓋度SAM具有比低覆蓋度和高覆蓋度SAM更高的摩擦力。然而，根據實驗結果，目前尚不清楚為什么在每個覆蓋度范圍內我們會得到這些CLF值，以及每種情況下的摩擦機制是什么。對于低覆蓋度的SAM，分子動力學模擬顯示在可訪問的SiO2表面上存在著一層薄薄的界面水膜，從液滴延伸出來。由于水分子與表面羥基之間的氫鍵作用，該膜緊密附著在SiO2表面上。根據停留時間分析，這種界面水并沒有完全被限制，因?yàn)樗梢栽诮缑鎸觾?nèi)移動或由于熱漲落而從界面層中移出。這些漲落偶爾會降低重新排列氫鍵的能壘。

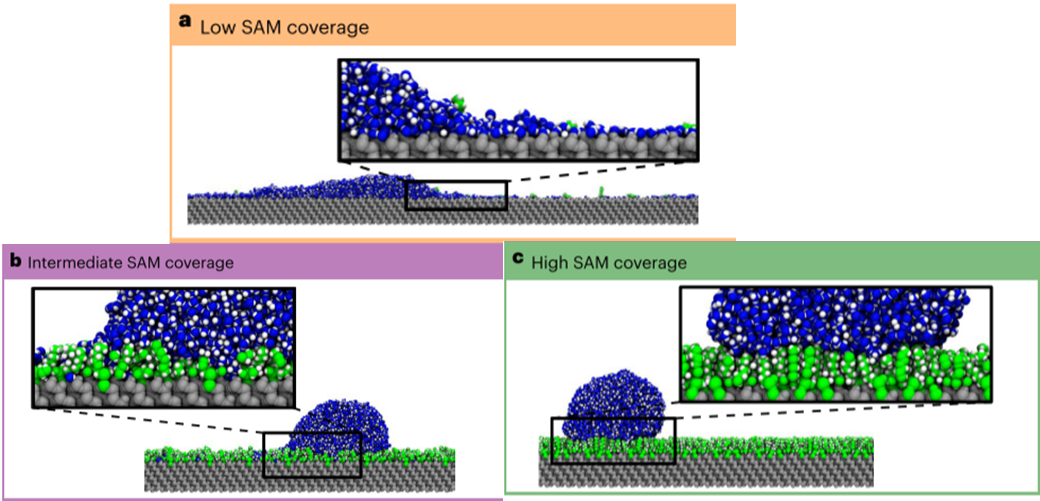

圖5 水滴在SAM表面不同運動機理的分子動力學模擬
納米紋理表面的化學異質性和 CLF
研究人員通過在具有微米級尖峰的黑硅（bSi）表面上應用具有不同生長時間的OTS SAM來改變表面的化學異質性。通過在bSi和SAM之間應用Al2O3中間層，SAM需要具有足夠高的ACA和RCA來支持bSi結構上的Cassie-Baxter潤濕狀態。通過使用更敏感的微量移液管力傳感器（MFS）來測量CLF，因?yàn)镾AMs生長在bSi表面上產生了極其超疏水的表面，很難通過CA角測量或SA測量準確地表征，由于液滴摩擦極低。因此，研究人員使用MFS來測量CLF，通過監測薄懸臂梁的偏轉來測量CLF，同時將液滴沿表面拖動。
在生長在bSi上的極超疏水表面上，用于測量液體摩擦系數（CLF）的技術是微量移液管力傳感器（MFS）。MFS通過監測薄懸臂梁的偏轉，在表面上拖動液滴時測量CLF。這種技術可以記錄液滴摩擦力曲線，從而得到CLF的值。在這項研究中，記錄到的歸一化CLF為0.024±0.004μN(yùn) mm-1，這是迄今報道的最低的摩擦系數之一。
圖6 水滴在SAM表面不同運動機理的分子動力學模擬
總結展望
總的來說，芬蘭阿爾托大學Robin H. A. Ras教授團隊使用分子動力學模擬和實驗方法來探索不同覆蓋度下辛基三甲氧基硅烷（OTS）SAM的結構和潤濕性能。他們發現，在低覆蓋度下，OTS分子的烷基鏈傾向于平鋪在表面上，而在高覆蓋度下，烷基鏈之間的空間減少，一些鏈條會疊放在其他鏈條上。此外，研究人員還發現OTS SAM表面的潤濕性能隨著覆蓋度的增加而改變，從超疏水到親水。他們還發現，OTS SAM表面的潤濕性能受到表面結構的影響，包括烷基鏈的傾斜角度和高度。進一步研究不同類型的SAM表面的結構和潤濕性能，以擴展對SAM表面性質的理解。探索改變SAM表面結構的方法，以實現特定潤濕性能的調控，例如設計具有特定潤濕性的自清潔表面或液滑表面。總之，這篇文章的研究結果對于理解和控制自組裝單分子膜表面的性質具有重要意義，并為未來的研究提供了一些方向和啟示。
參考文獻：

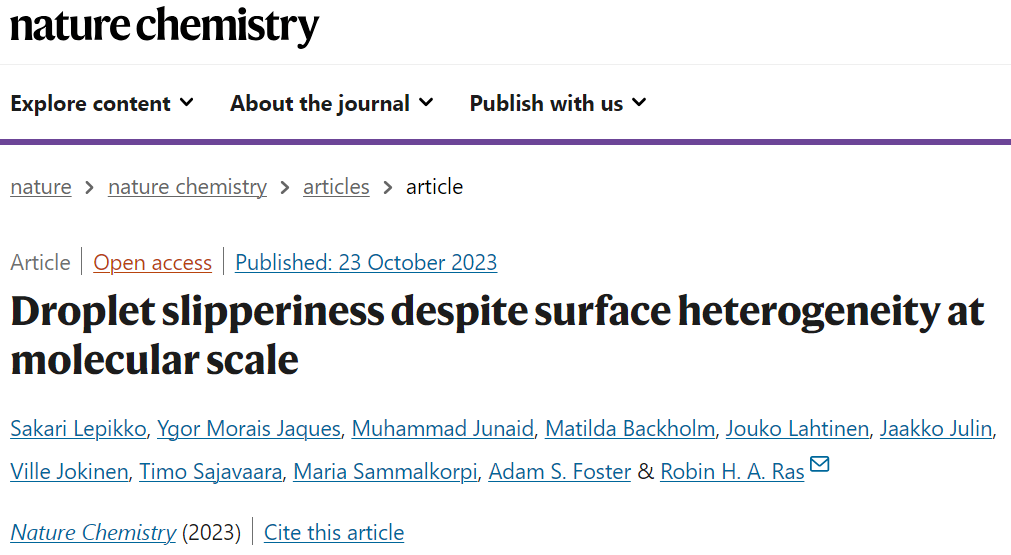

Sakari Lepikko, Ygor Morais Jaques, Muhammad Junaid, Matilda Backholm, Jouko Lahtinen 1, Jaakko Julin 4, Ville Jokinen 3,Timo Sajavaara, Maria Sammalkorpi, Adam S. Foster, Robin H. A. Ras*. Droplet slipperiness despite surface heterogeneity at molecular scale. Nat. Chem. (2023).
https://www.nature.com/articles/s41557-023-01346-3
