第一作者：Ying Zang
通訊作者：徐剛、方曉亮
通訊單位：福建物構所、廈門大學
研究亮點：
1. 提出一種在商用隔膜上大面積生長輕質、超薄的導電MOF薄膜的簡便方法。
2. 由于該隔膜的均勻孔徑允許鋰離子傳輸而有效阻擋并吸附多硫化物，MOF修飾的隔膜賦予了Li–S電池優異的電化學性能。
鋰硫（Li–S）電池作為下一代高能可充電電池的理想選擇，其實際應用仍受限于循環壽命。而這種較差的循環壽命主要是多硫化物的嚴重穿梭引起的。在正極和隔膜之間引入夾層可以有效阻擋擴散的多硫化物，目前報道過的阻擋層的孔道尺寸分布具有不規則性，嚴重降低了對鋰離子和多硫化物之間的篩分效率。因此尋找具有均勻且合適孔尺寸的材料作為阻擋層是有效抑制多硫化物穿梭且不影響鋰離子遷移的有效方法。MOF材料具有高孔隙率、均勻的孔徑、可調孔隙參數和對客體分子的高親和力。如何在基底材料上獲得連續且無裂縫的MOF膜并且可以控制膜的厚度以提高其導電性，是有效抑制多硫化物穿梭，提高活性材料的利用率和制造高性能Li–S電池的新機遇。
有鑒于此，福建物構所研究員徐剛和廈門大學副教授方曉亮團隊利用導電金屬有機框架（MOF，Ni3(HITP)2）材料制備出結晶微孔膜并應用于Li–S電池。

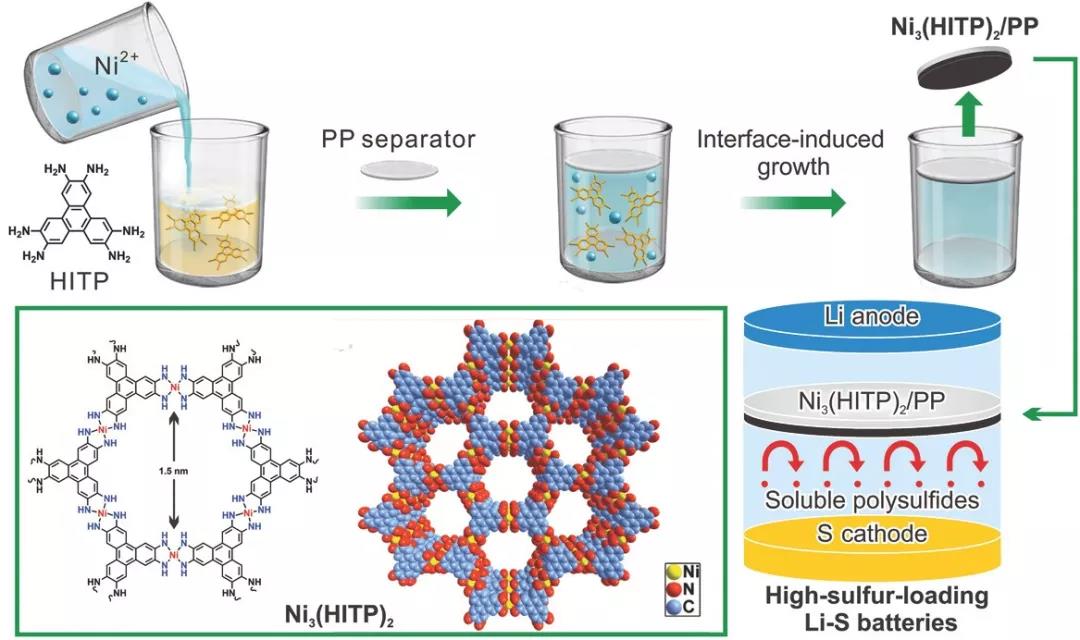

圖1 用于Li–S電池的導電Ni3(HITP)2改性隔膜的界面誘導生長的示意圖
二維層狀結構賦予Ni3(HITP)2均勻的一維孔道，直接在商用聚丙烯隔膜上生長的Ni3(HITP)2膜（黑色）可用作抑制穿梭效應的阻擋層。
Ni3(HITP)2是迄今為止報道的導電性最好的MOF之一（4000 S cm–1）。在結構上，Ni2+中心和三元HITP配體在ab平面配位形成具有六邊形孔的2D層狀結構。Π–Π相互作用使這些2D層形成蜂窩結構，并具有沿c軸的1D通道。這些通道具有豐富的極性位點來結合多硫化物（電負性N元素）。該工作利用在反應溶液上漂浮底物（Celgard 2400隔膜）而制備出大面積Ni3(HITP)2膜。
在商用隔膜上原位生長的MOF具有有序的微孔結構、大的特定表面積、良好的親水性和優異的導電性，是抑制多硫化物穿梭的理想輕質阻擋層（0.066 mg cm-2），這種隔膜可以顯著提升Li–S電池的容量、倍率性能和循環穩定性，例如，高載硫的Li–S電池（正極中硫載量8.0 mg cm–2，硫含量70 wt%）在200次循環后仍可提供7.24 mAh cm–2的高面積容量。

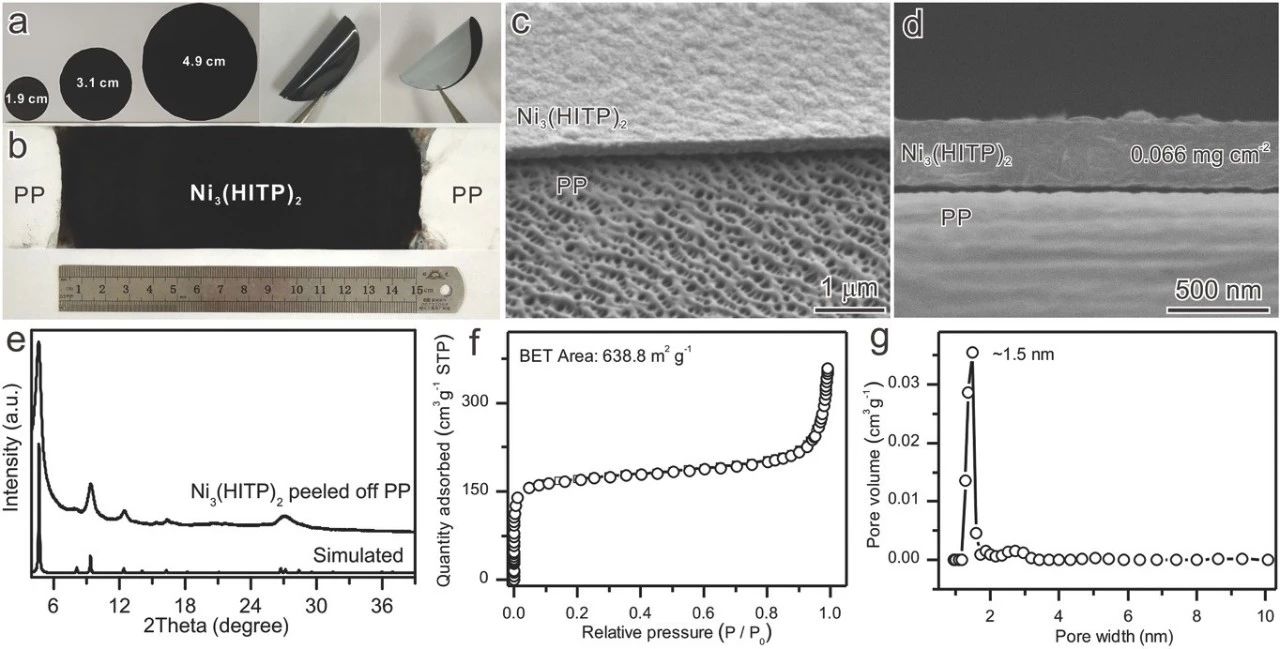

圖2 Ni3(HITP)2改性隔膜的特性
（a）具有不同尺寸的Ni3(HITP)2改性隔膜的照片和Ni3(HITP)2改性隔膜的柔性。
（b）大面積Ni3(HITP)2改性隔膜的照片。
（c，d）在PP隔膜上的低負載量的Ni3(HITP)2膜（0.066 mg cm–2）及其截面SEM圖。
Ni3(HITP)2的XRD圖、（f）N2吸附等溫線和孔徑分布圖。
制備得到的Ni3(HITP)2/PP隔膜是具有導電Ni3(HITP)2和絕緣PP的Janus膜，其中，導電側可以用作阻擋層和第二集流體，在抑制多硫化物穿梭的同時提高硫的利用率。絕緣側有助于避免正負極之間的接觸。該方法可以制備出大面積（15.0 cm×5.2 cm）的Ni3(HITP)2/PP隔膜，并且具有優異的機械柔性。Ni3(HITP)2膜具有638.8 m2 g–1的特定表面積和非常窄的孔徑分布，因此可以有效地阻擋多硫化物。
圖3 多硫化物吸附測試
用不同材料處理的Li2S6溶液的照片和紫外可見（UV-Vis）吸收光譜。
（c）比較不同阻擋材料對Li2S6的吸附能力。
（d,e）分別對PP隔膜和Ni3(HITP)2改性隔膜進行多硫化物滲透試驗。
可視化實驗和紫外可見吸收光譜都證明Ni3(HITP)2對多硫化物具有更強的鍵合能力，這主要得益于Ni3(HITP)2/PP隔膜的合適的孔徑尺寸和大量的一維通道中可接觸的Ni3(HITP)2結合位點。在滲透實驗中，Ni3(HITP)2/PP隔膜也表現出對多硫化物擴散的有效抑制，值得注意的是，這里Ni3(HITP)2的載量（0.066 mg cm–2）遠低于目前大量使用的阻擋層材料（通常>0.3 mg cm–2），這對于提高電池的能量密度有極大作用。

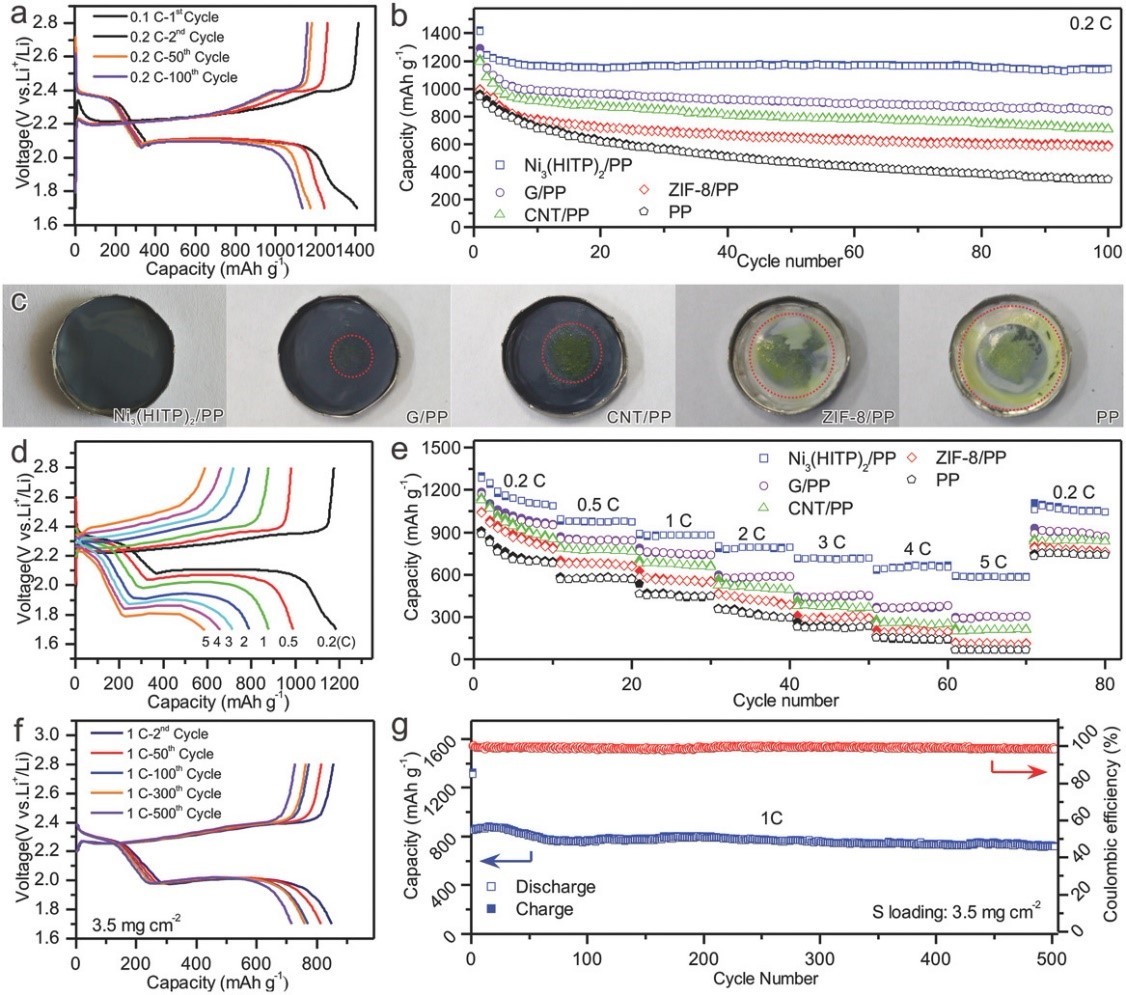

圖4 用不同隔膜修飾的漿料涂覆正極的電化學性能
（a）使用Ni3(HITP)2/PP隔膜的電池在0.2 C電流密度下的充放電曲線。
（b）使用Ni3(HITP)2/PP、G/PP、CNT/PP、ZIF-8/PP和PP隔膜的電池在0.2 C下的循環性能。
（c）在0.2 C電流密度下循環后隔膜的照片。
（d）使用Ni3(HITP)2/PP隔膜的電池在不同倍率下的充放電曲線。
（e）使用Ni3(HITP)2/PP、G/PP、CNT/PP、ZIF-8/PP和PP隔膜的電池的倍率性能。
使用Ni3(HITP)2/PP隔膜的電池在1 C電流密度下的充放電曲線和循環性能。
Ni3(HITP)2/PP隔膜可以顯著提高Li–S電池的倍率性能和循環穩定性，從循環后黏附在隔膜表面的溶解多硫化物的量也可以看出Ni3(HITP)2阻擋層對多硫化物較強的捕獲能力，這也解釋了電化學性能增強的原因。

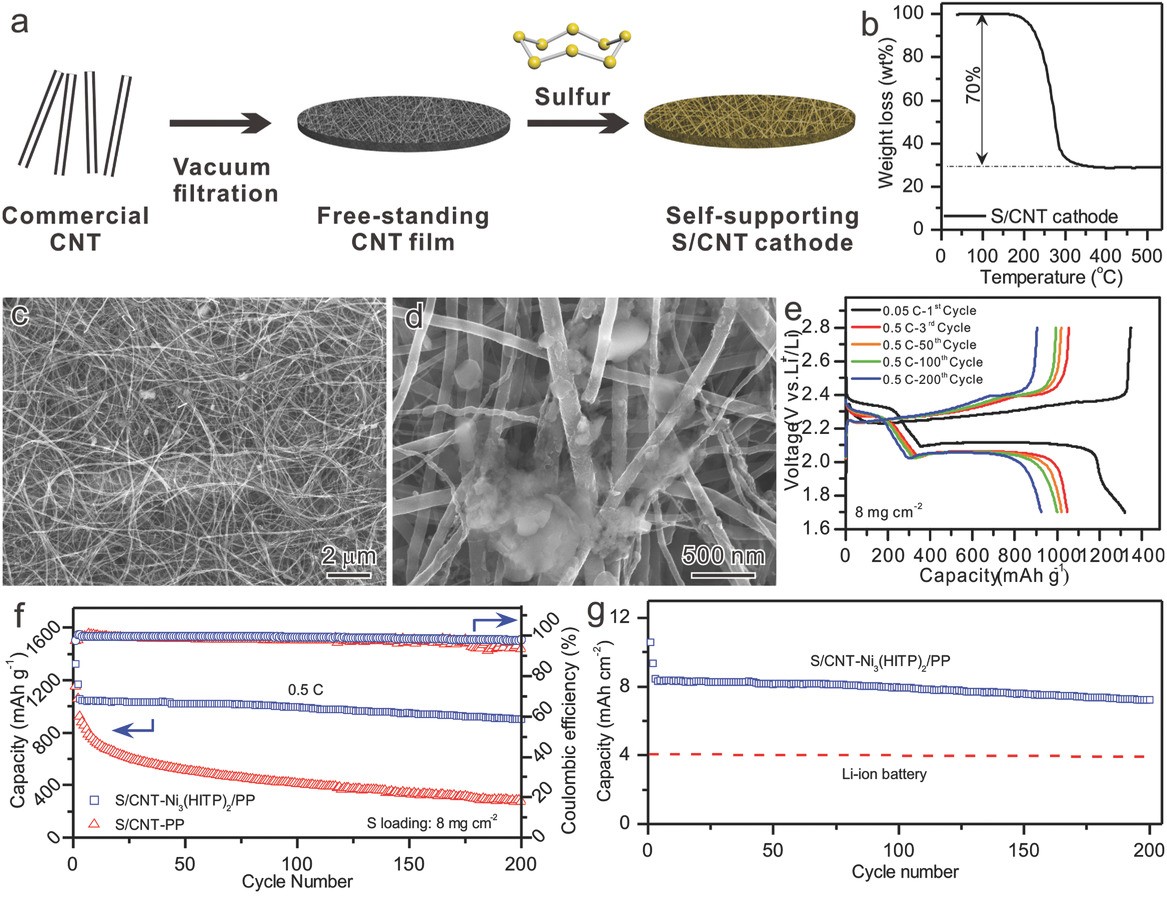

圖5 用Ni3(HITP)2/PP隔膜修飾的自支撐正極的電化學性能
S/CNT正極的制備示意圖、（b）熱重曲線和（c,d）SEM圖像。
（e）S/CNT- Ni3(HITP)2/PP在0.5 C電流密度下的充放電曲線。
（f）S/CNT-PP和S/CNT- Ni3(HITP)2/PP在0.5 C電流密度下的循環性能。
（g）S/CNT- Ni3(HITP)2/PP在0.5 C電流密度下的面積容量。
對于高載硫正極（硫面載量8 mg cm–2，硫含量70 wt%），較高的放電容量和良好的循環性能證明Ni3(HITP)2/PP可以有效提高高載硫正極的硫利用率，同時緩解穿梭效應。
該工作使用高導電MOF（Ni3(HITP)2）成功設計和制備了大面積微孔膜，應用于Li–S電池并顯著提升了其電化學性能。這項工作中提出和開發的液-固界面法提供了制備大面積（超過75 cm2）和可控厚度（90-970 nm）的無裂縫和相純MOF膜的新途徑。高度有序的微孔、優異的多硫化物捕獲能力、良好的導電性（3720 S cm–1）和低密度使Ni3(HITP)2膜成為理想的多硫化物阻擋材料。得益于這些優勢，該隔膜賦予了Li–S電池較高的放電容量、優異的倍率性能和穩定的循環性能。得益于多功能結構、有機鏈上的化學可修飾官能團以及可調的MOF性質，這種制備高性能和輕質超薄MOF阻擋層的概念將推動Li–S電池的未來發展。
本文整理自 清新電源
參考文獻：

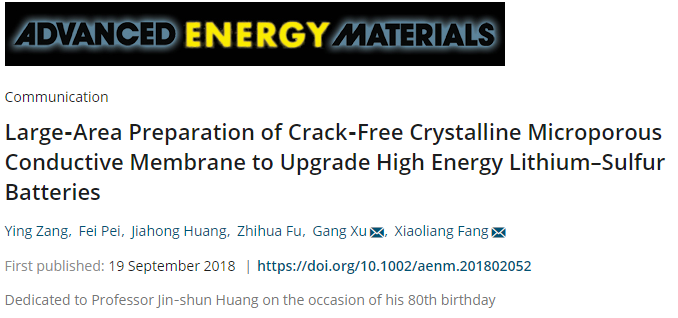

Zang Y, Pei F, Huang J, et al. Large‐Area Preparation of Crack‐Free Crystalline Microporous Conductive Membrane to Upgrade High Energy Lithium–Sulfur Batteries[J]. Advanced Energy Materials, 2018: 1802052.
DOI: 10.1002/aenm.201802052
https://onlinelibrary.wiley.com/doi/abs/10.1002/aenm.201802052
