第一作者:Zhaoyang Lin
通訊作者:段鑲鋒、黃昱
通訊單位:加州大學洛杉磯分校
研究亮點:
1. 發展了一種改良的液相制備高品質純相MoS2的新策略。
2. 構建了大面積的高性能薄膜晶體管電子器件。
以MoS2為代表的二維半導體材料自問世以來,就備受推崇,尤其是在電子、光電以及催化領域,大有與石墨烯分庭抗禮之勢。
要實現規模化應用,關鍵前提還在于可控的溶液相制備方法。雖然廣大科研工作者開發了一個又一個制備策略,譬如液相剝離、鋰插層化學等,或多或少都存在導電性不好,尺寸不均勻等問題。
有鑒于此,加州大學洛杉磯分校段鑲鋒/黃昱夫婦發展了一種全新的全新的液相制備高品質純相MoS2等二維半導體納米片的新策略,并實現了大面積的高性能薄膜晶體管電子器件的構建。

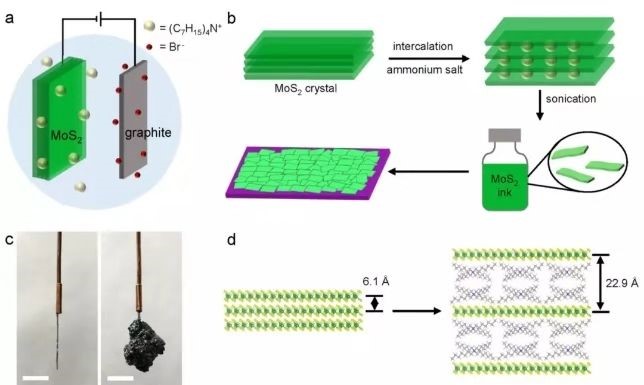

圖1. MoS2納米片制備策略
研究人員通過精確控制插層化學,將常規使用的鋰離子替換為季銨鹽陽離子THAB,成功制得純相的尺寸均勻的半導體性質2H-MoS2納米片。這種液相制備方法廣泛適用于MoS2、WSe2, Bi2Se3, NbSe2, In2Se3,Sb2Te3以及黑磷等多種二維材料。
基于此構建的薄膜晶體管室溫遷移率高達10 cm2 V-1 s-1,開關比為106,這是目前基于MoS2薄膜晶體管的最佳性能。在大面積薄膜晶體管的基礎上,研究團隊進一步開發了各種優異的邏輯門和計算回路。
總之,這項工作發展了一種全新的液相制備高品質二維半導體的新策略,并構建了大面積的高性能薄膜晶體管電子器件。

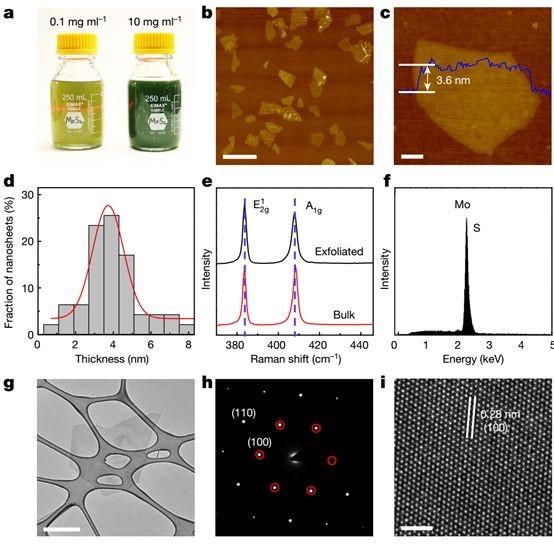

圖2. MoS2納米片的結構表征
圖3. 半導體化純相MoS2納米片的剝離

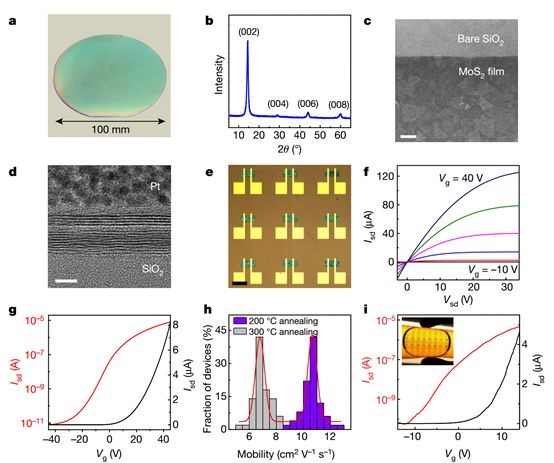

圖4. 大面積溶液制程薄膜晶體管

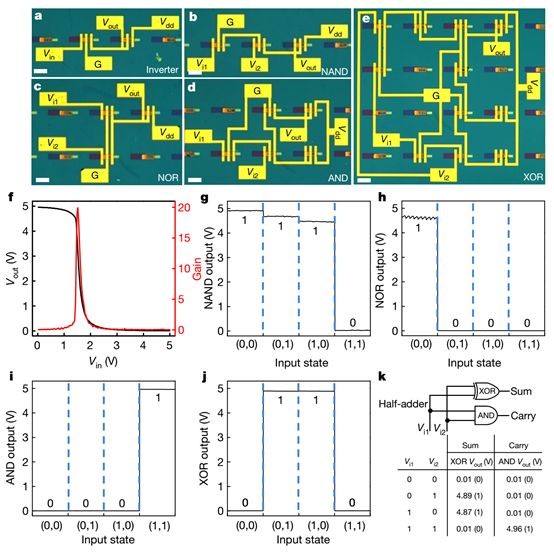

圖5. 邏輯門和計算回路
推薦閱讀:
七夕:用10篇Science和Nature,見證他們18年的科研和愛情!
參考文獻:
Zhaoyang Lin, Yu Huang, Xiangfeng Duan etal.Solution-processable 2D semiconductors for high-performance large-areaelectronics. Nature 2018.
https://www.nature.com/articles/s41586-018-0574-4
