基于sp2雜化原子的全碳材料，如富勒烯、碳納米管和石墨烯，由于其卓越的物理化學性質和應用潛力而被廣泛研究。另一個不尋常的全碳同素異形體家族是由兩個配位sp雜化原子組成的環[n]碳(Cn)。自二十世紀以來，環[n]碳一直在氣相中被研究。
然而，凝聚相中環[n]碳的合成與表征仍存在以下問題：
1、環[n]碳的確切分子結構存在極大的爭議
環[n]碳的高反應性意味著凝聚相合成和真實空間表征一直具有挑戰性，因此，其確切分子結構存在爭議。
2、較小的Cn同素異形體的合成和表征仍然很困難
直到 2019 年，才在表面上生成了孤立的C18和C16，理論研究闡明了C100以內的環[n]碳的結構，但較小的Cn同素異形體的合成和表征仍然很困難。
3、C10和C14在環[n]碳的研究中備受重視
早期的理論預測C10是環狀(n≥10)和線狀(n<10) Cn之間的分水嶺，也是最大的異丙基芳香環碳，而C14被認為是由C10的異丙基結構通過Peierls畸變轉變?yōu)橛蒀18的多炔結構的點。因此，研究C10和C14的結構是非常有意義的。
有鑒于此，同濟大學許維教授等人通過全氯代萘(C10Cl8)和蒽(C14Cl10)分子的尖端誘導脫鹵和逆Bergman開環反應制備了兩種全新的碳分子—環[10]碳(C10)和環[14]碳(C14)。原子力顯微鏡成像和理論計算表明，與C18和C16相比，C10和C14分別具有累積烯和類累積烯結構。該結果展示了一種在表面生成環碳的替代策略，為表征環狀碳同素異形體的結構和穩定性提供了途徑。
技術方案：
1、開發了C10和C14的表面合成方案
作者使用C10Cl8和C14Cl10作為分子前驅體，通過尖端誘導脫鹵和逆伯格曼反應在表面生成了C10和C14。
2、展示了C10結構類型
作者展示了環[10]碳產物的四種可能結構：具有D5h和C5h對稱性的兩種多炔結構及具有D10h和D5h對稱性的兩個累積結構。
3、闡明了C10表面合成過程及分析表征
作者闡明了基于尖端誘導脫鹵制備C10的反應過程，并對前體、中間體和產物進行了表征，表明了C10的累積結構和五重對稱性。
4、解析了C14的合成過程及表征
作者展示了六種可能的C14結構，并使用分子前體C14Cl10生成了C14，通過STM、AFM和模擬研究了該過程的中間體和骨架重排。
技術優勢：
1、首次報道了反芳香碳同素異形體環[16]碳的合成與表征
迄今為止已報道的三種（N=1014和18）的Cn都是雙重芳香的，作者通過使用尖端誘導的表面化學首次報告了一種反芳香碳同素異形體環[16]碳的合成和表征，環[16]碳中鍵長交替的觀察證實了其雙重反芳香性，與理論一致。
2、C16的合成和表征為通過原子操縱創造其他富碳反芳香分子開辟了道路
本工作最重要的是觀察到的中性C16的 BLA，證實了兩個π系統（面內和面外）都占據了16個電子，使該分子具有雙重反芳香性。對C160和C16-的研究為電荷態分配提供了信心，并深入了解分子的電子結構。
技術細節
合成方案
圖 形成環[10]碳和環[14]碳的反應方案
C10結構類型

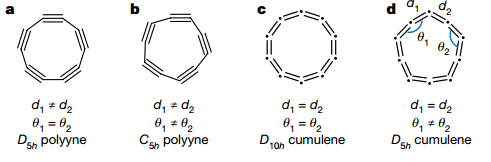

圖 環[10]碳的四種可能結構
C10生成過程分析
圖 表面生成的前體、中間體和產物(C10)
C14的合成過程
圖 表面生成的中間體、產物(C14)以及具有不同BLA的C14的AFM模擬
總之，作者在4.7?K的雙層NaCl/Au(111) 表面上通過原子操作成功生成了芳香族環[10]碳和環[14]碳，通過鍵分辨AFM成像確認了C10的累積結構。Peierls躍遷中間體C14的實驗AFM圖像也顯示出累積特性。盡管AFM成像分辨率不足以檢測針對該分子計算的0.05??的小鍵長變化，但它確實將C14識別為積聚型C10和多聚型C18之間的中間結構。C16的合成、穩定和表征為通過原子操縱創造其他難以捉摸的富碳反芳香分子開辟了道路。
參考文獻：

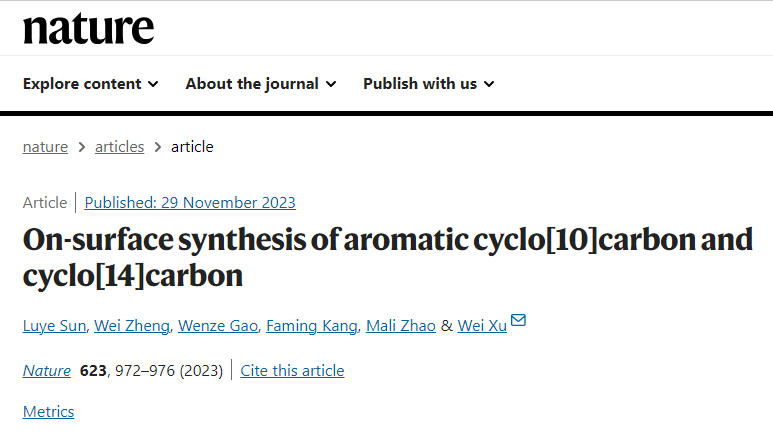

Sun, L., Zheng, W., Gao, W. et al. On-surface synthesis of aromatic cyclo[10]carbon and cyclo[14]carbon. Nature 623, 972–976 (2023).
DOI：10.1038/s41586-023-06741-x
https://doi.org/10.1038/s41586-023-06741-x
