第一作者：Sophie Solchenbach, Michael Metzger

通訊作者：Hubert A. Gasteiger

通訊單位：慕尼黑工業大學

研究亮點：

1. 利用TGA-MS聯用系統研究了LiPF₆在干燥和非干燥狀態下的分解過程。

2. 利用OEMS系統研究了干燥態LiPF₆、EC + 1M LiPF₆的熱分解過程，EC+1M LiPF₆在高電位下的分解過程。

3. 指出了OEMS分析LiPF₆分解過程中存在的潛在的水分難以除盡等干擾因素，解釋了前人研究可能存在的問題，為后人深入研究提供了指導。特別是實驗過程中應充分注意考慮可能存在干擾因素，謹慎實驗設計，確保實驗結果的可靠性與準確性。

PS: Hubert A. Gasteiger教授目前供職于慕尼黑工業大學，課題組專注于鋰離子電池、氫燃料電池、鋰-空氣電池和電催化的研究，在反應機理上傾注頗多，碩果累累。有意思的是其論文發表風格和Jeff Dahn教授極為相似，大多發表于老牌電化學刊物Journal of The Electrochemical Society，論文以深度、穩重見長，相當有特色。

作為目前鋰離子電池中最為常用的鋰鹽，LiPF₆存在熱穩定性差和對水敏感兩大缺點，在實際使用中有可能發生副反應生成PF₅、POF₃、HF等副產物。盡管LiPF₆的分解反應已有大量的研究報道，但從事鋰電研究的朋友往往會深受困擾，因?yàn)楸娬f(shuō)紛紜、莫衷一是。以往的研究結果表明，LiPF₆分解反應極易受到實驗條件（溶劑純度、反應容器等）的影響[1-4]，因此LiPF₆分解的機理研究和定量化研究需要格外注意細節，盡可能考慮全面從而排除干擾因素影響。

有鑒于此，Hubert A. Gasteiger課題組利用TGA-MS (Thermogravimetric analysis coupled with mass spectrometry)和OEMS (on-line electrochemical mass spectrometry)對LiPF₆的分解過程進行了深入研究。

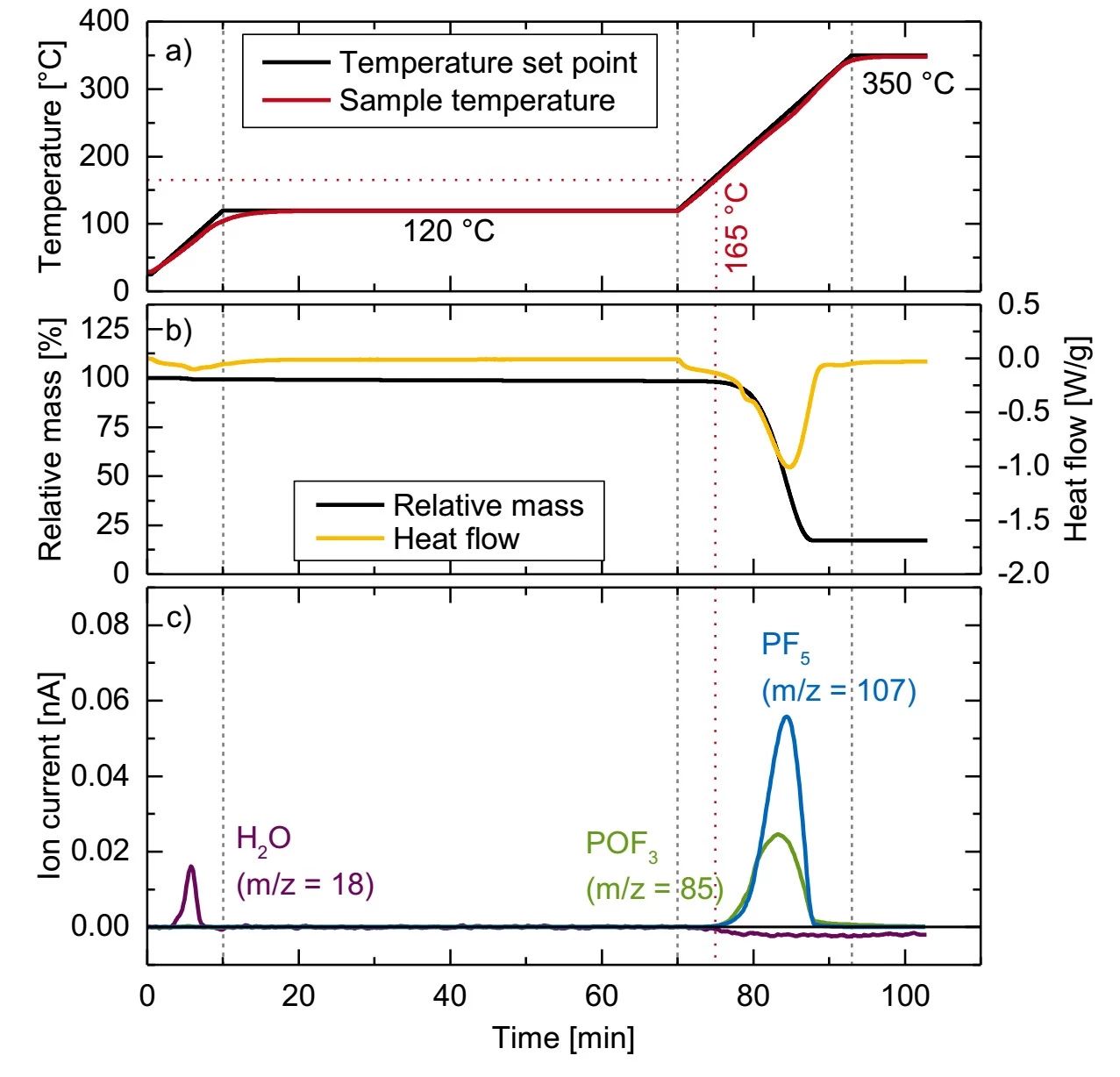

圖1. 烘干后的LiPF₆ TGA-MS分析結果

首先，作者對烘干后的LiPF₆進行了TGA-MS分析。實驗前LiPF₆在70℃烘箱中真空干燥了18 h，隨后被轉移至熱重腔。為了確保充分除去轉移過程LiPF₆可能沾染的水分，轉移至熱重腔后以10 K/min速率升溫至120℃并在干燥Ar流動狀態下保溫1 h，隨后以10 K/min速率升溫至350℃，保溫10 min以確保LiPF₆的充分分解。從圖1可以看出，升溫至120℃過程可以觀察到微弱的吸熱信號且檢測到H₂O (m/z=18)，由此表明被轉移至熱重腔的LiPF₆依然含有微量水分。120℃保溫過程熱信號穩定，表明物理吸附的水分均已除去。當溫度升高到165℃時可以觀察到顯著的吸熱信號和失重，同時檢測到PF₅ (m/z=107)和POF₃ (m/z=85)，表明LiPF₆按反應式(1)和(2)發生分解反應：

LiPF₆ ? LiF + PF₅                     (1)

PF₅ + H₂O → POF₃ + 2HF          (2)

作者認為反應中的水來源于儀器中存留的微量水分。

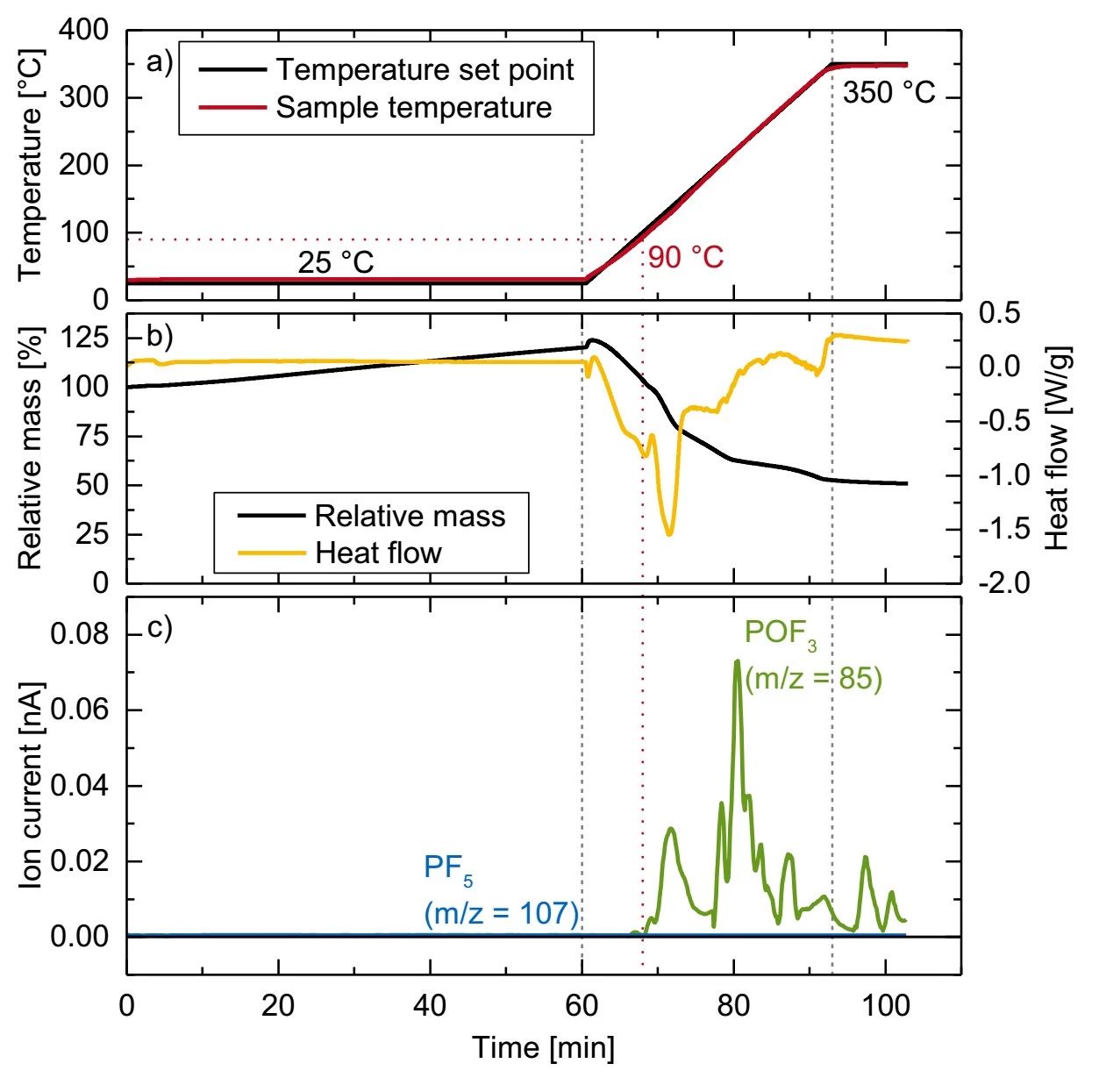

圖2. 吸水后的LiPF₆ TGA-MS分析結果

與此同時，作者還對比研究了吸水后的LiPF₆ TGA-MS分析結果（圖2）。為了保證LiPF₆充分吸收，25℃下持續1 h（0-60 min）讓水飽和的氬氣通過LiPF₆形成LiPF₆·2H₂O。當溫度達到90℃左右時，可以觀察到顯著的吸熱且POF₃ (m/z=85)開始出現，表明LiPF₆開始發生分解反應，反應生成的PF₅均同水反應生成POF₃。反應式如下：

LiPF₆ + H₂O ? POF₃ + 2HF + LiF    (3)

POF₃ + H₂O ? HF + HPO₂F₂          (4)

HPO₂F₂ + LiF ? LiPO₂F₂ + HF        (5)

注意：LiPO₂F₂熔點為360℃。

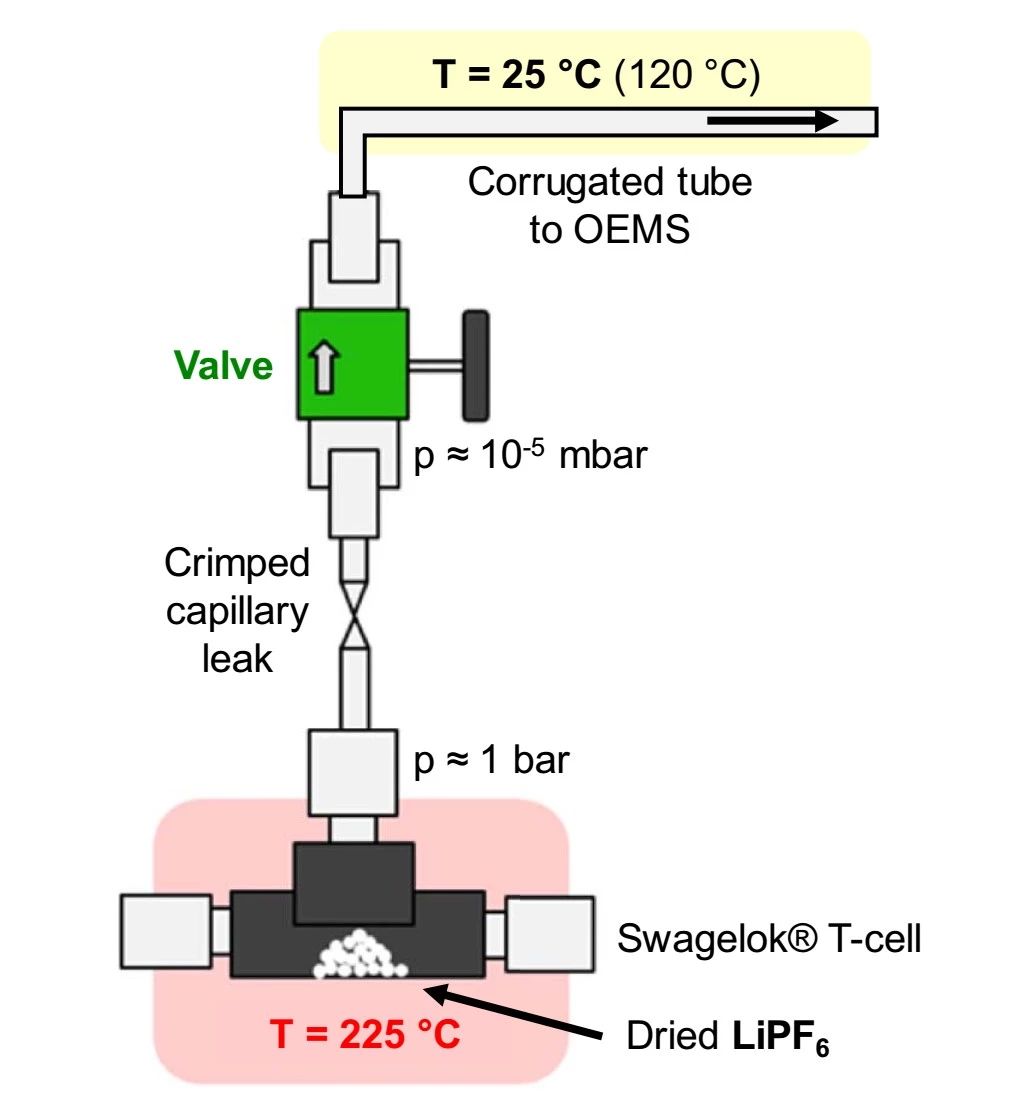

圖3. OEMS (on-line electrochemical mass spectrometry)分析裝置示意圖

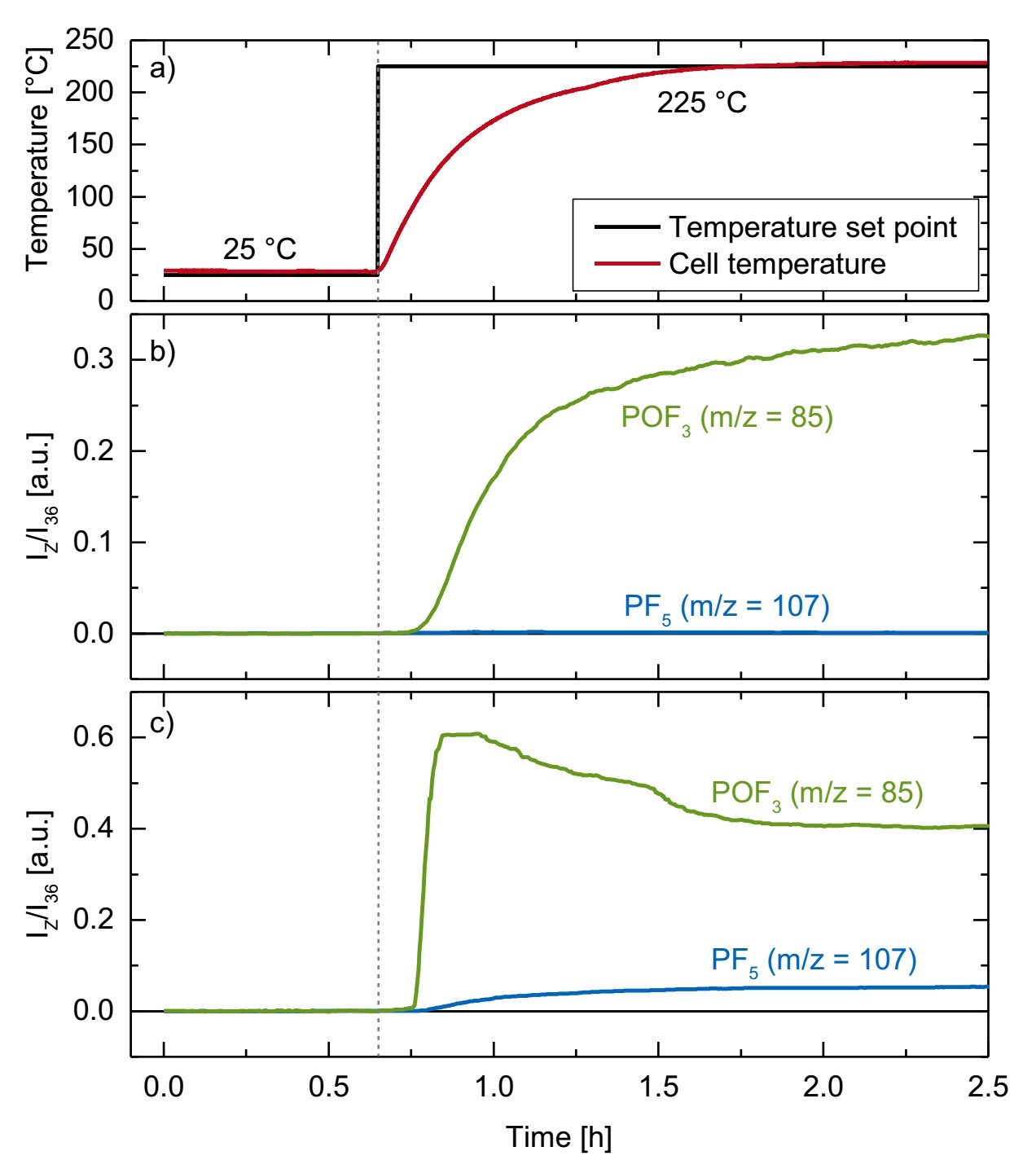

圖4. 利用OEMS研究干燥后的LiPF₆熱分解反應：（a）溫度曲線；（b）實驗前OEMS入口未烘烤得到的結果；（c）實驗前OEMS入口經120℃真空烘烤48 h得到的結果

隨后，作者利用OEMS（如圖3）對干燥后的LiPF₆的熱分解反應進行了研究，結果如圖4所示。在實驗前OEMS入口未烘烤條件下，只能檢測到POF₃ (m/z=85)，檢測不到任何PF₅(m/z=107)信號（圖4b）；而即使實驗前OEMS入口經120℃真空烘烤48 h，檢測到的絕大多數依然為POF₃ (m/z=85)，PF₅ (m/z=107)濃度遠低于POF₃ (m/z=85)。對于以上OEMS檢測到的LiPF₆分解產物主要是POF₃這一怪異現象，作者認為原因主要有兩點：（1）即使采取了嚴格的除水措施，裝置尤其是毛細管中依然可能含在水分；（2）PF₅也有可能同不銹鋼管壁中的氧化物反應生成POF₃。以上結果表明作者所搭建OEMS裝置并不能?chē)?yán)格得到POF₃本征含量和PF₅本征含量，所檢測到的表觀“POF₃”含量有一部分是PF₅通過其他反應轉化得到的。作者也提醒所有利用OEMS進行類似實驗者應仔細考察PF₅和POF₃之間的轉化程度問題。為了半定量分析LiPF₆分解過程，作者對現有OEMS裝置所檢測到的表觀“POF₃”信號進行校正，具體過程見原文圖5，在此不贅述。

圖5. 利用OEMS研究EC+1.5 M LiPF₆電解液的電化學氧化過程。工作電極為碳黑電極，金屬鋰為對電極，掃描速度為0.1 mV/s。

在校正的基礎上，作者利用OEMS對EC+1.5 M LiPF₆電解液的電化學氧化過程進行了研究，結果如圖6所示。可以看到在4.2 V vs Li⁺/Li附近開始產生 “POF₃”，同時伴隨著H₂的產生；在4.95 V vs Li⁺/Li氧化電流顯著上升，同時伴隨著CO₂含量的顯著增大。示意圖1是前人研究所總結的含LiPF₆電解液電化學氧化反應路徑。但圖6結果在4.2-4.9 V并未檢測到顯著的CO₂，由此表明EC+1.5 M LiPF₆電解液的氧化過程不是路徑1而可能是路徑2。有研究結果顯示微量水會緩慢同EC反應生成乙二醇，因此乙二醇是EC溶劑中潛在的雜質。根據路徑2，乙二醇氧化產生的H⁺同PF₆^-反應生成HF和PF₅。HF可以同金屬鋰反應得到H₂，而PF₅在OEMS裝置中則以“POF₃”形式檢測到。在路徑2中，PF₅/HF=1/1；根據以上反應轉化，檢測到“POF₃”/H₂應該為2/1，與圖6中所示的結果一致，這也進一步表明EC+1.5 M LiPF₆電解液的氧化過程是路徑2。

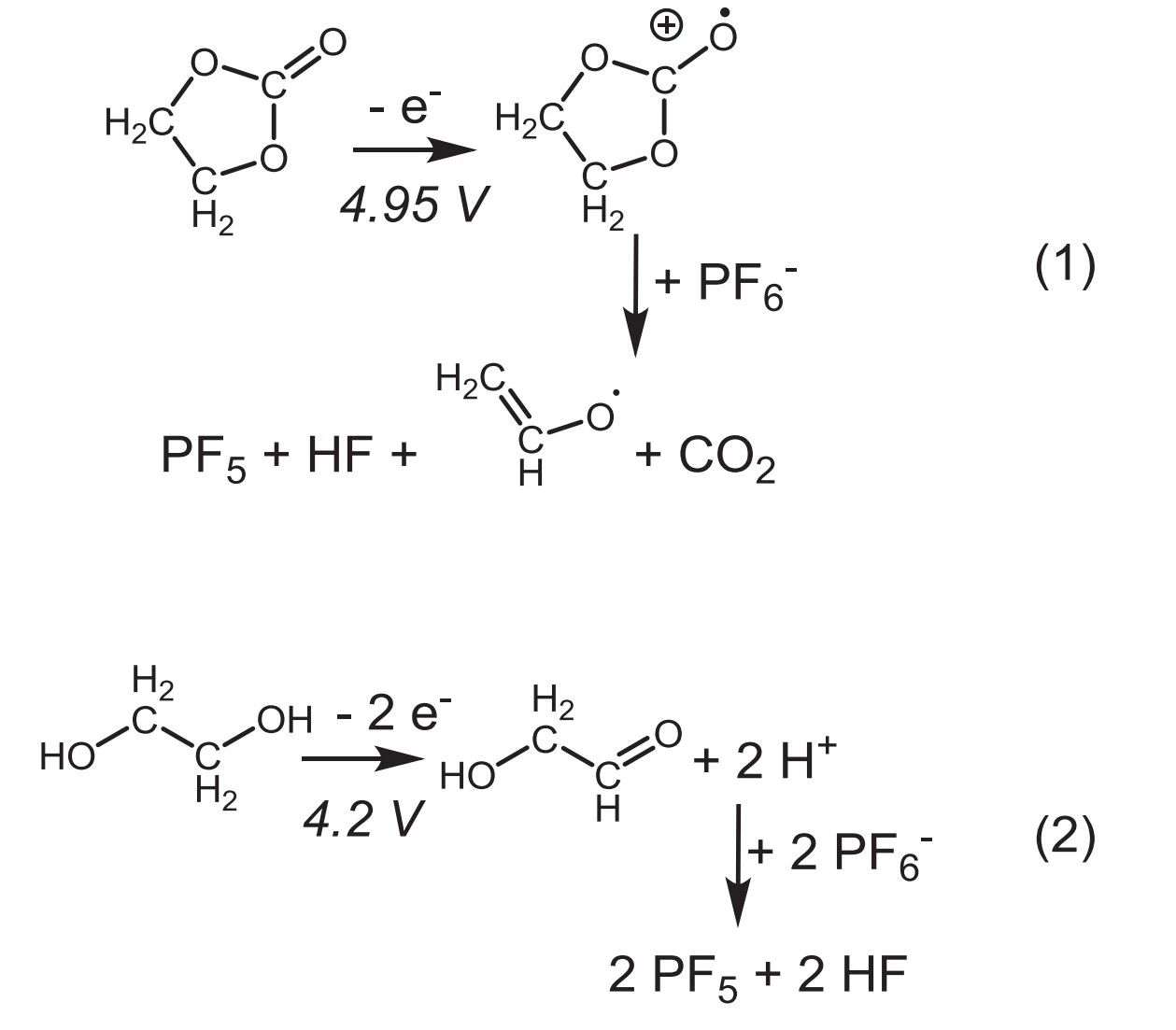

示意圖1. （1）EC在PF₆^-存在下的氧化機理（2）電解液中存在乙二醇雜質時的氧化機理。

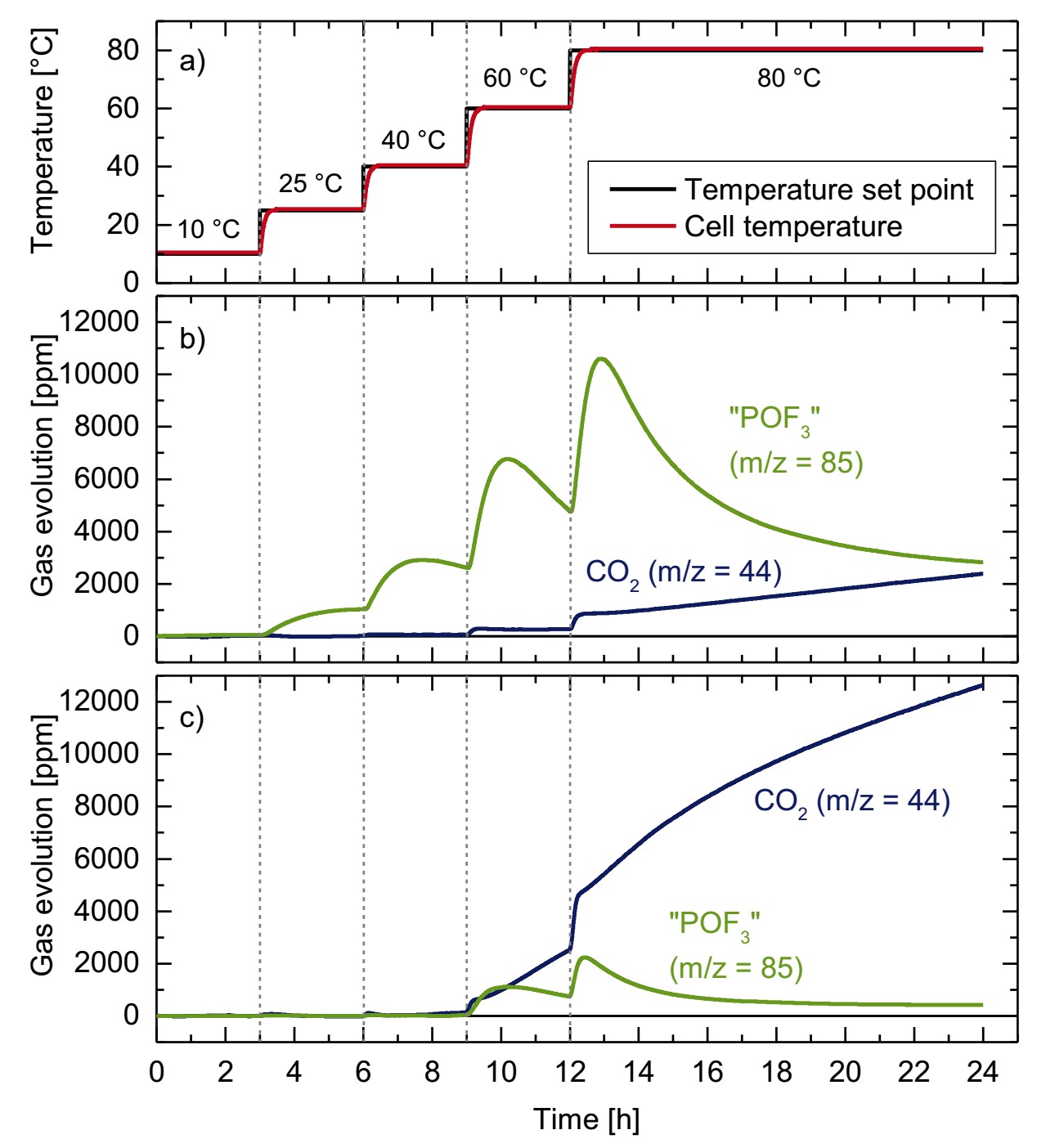

圖7. OEMS研究EC+1.5 M LiPF₆電解液因溫度導致的分解反應：（a）溫度曲線；（b）電解液中添加5000 ppm甲基磺酸得到的結果；（c）電解液中添加5000 ppm水得到的結果。

為了進一步驗證酸性物質（如HF和H⁺）在室溫下會顯著促進LiPF₆分解，作者分別在EC+1.5 M LiPF₆電解液中添加5000 ppm的甲基磺酸和水進行對照試驗，結果如圖7所示。圖7b顯示，在甲基磺酸存在下，25℃時即開始產生“POF₃”；CO₂在溫度達到60℃才開始產生，80℃時CO₂濃度開始顯著增大。這一結果表明H⁺確實能顯著促進PF₆^-的分解產生PF₅和HF：PF₆^- + H⁺ ?PF₅ + HF       (6)

值得注意的是在圖7b中“POF₃”濃度在每一保溫階段均呈波浪形，并且在25℃并未檢測到CO₂，這表明在低溫下LiPF₆分解產生的PF₅同溶劑之間發生反應或者該反應很慢以致OEMS無法檢測到。當溫度達到40℃時可以檢測到CO₂，有可能是PF₅同電解液反應生成低聚物或氟代磷酸烷基酯導致^[5-6]。在水存在條件下（圖7c），溫度達到60℃才檢測到“POF₃”和CO₂，當溫度達到80℃時CO₂濃度顯著增大。綜合圖7b和圖7c結果不難看出，室溫下只有高濃度H⁺存在才會導致LiPF₆的顯著分解，室溫下水促進LiPF₆分解是極為微弱的。因此，電解液中添加能去除H⁺的物質能抑制LiPF₆的分解反應（高電位），進而抑制HF的生成和電解液的失效。

本文整理自 清新電源

參考文獻：

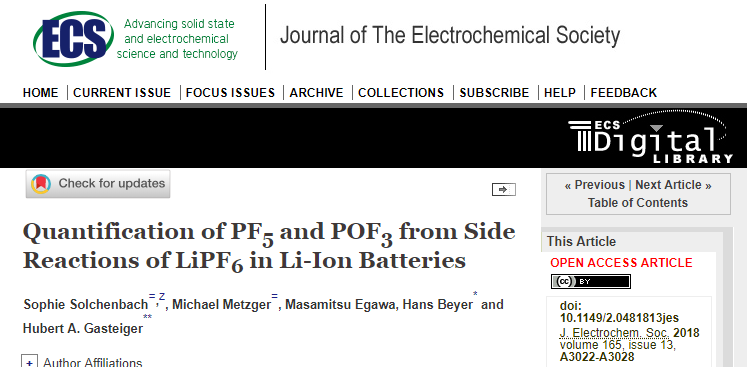

Solchenbach S, Metzger M, Egawa M, et al. Quantification of PF5 and POF3 from Side Reactions of LiPF6 in Li-Ion Batteries[J]. Journal of The Electrochemical Society, 2018, 165(13): A3022-A3028.

DOI: 10.1149/2.0481813jes

http://jes.ecsdl.org/content/165/13/A3022.short

[1] V. Kraft, W. Weber, M. Grutzke, M. Winter, and S. Nowak. Study of decomposition products by gas chromatography-mass spectrometry and ion chromatography-electrospray ionization-mass spectrometry in thermally decomposed lithium hexafluorophosphate-based lithium ion battery electrolytes. RSC Adv., 5, 80150 (2015).

[2] P. Handel, G. Fauler, K. Kapper, M. Schmuck, C. Stangl, R. Fischer, F. Uhlig, S. Koller. Thermal aging of electrolytes used in lithium-ion batteries–An investigation of the impact of protic impurities and different housing materials. J. Power Sources, 267, 255 (2014).

[3] S. F. Lux, I. T. Lucas, E. Pollak, S. Passerini, M. Winter, and R. Kostecki. The mechanism of HF formation in LiPF6 based organic carbonate electrolytes. Electrochem. Commun., 14, 47 (2012).

[4] S. F. Lux, J. Chevalier, I. T. Lucas, and R. Kostecki. HF Formation in LiPF6 Based Organic Carbonate Electrolytes. ECS Electrochem. Lett., 2, A121 (2013).

[5] S. E. Sloop, J. K. Pugh, J. B. Kerr, K. Kinoshita, S. Wang, J. B. Kerr, and K. Kinoshita. Chemical Reactivity of ?PF?5 and LiPF6 in Ethylene Carbonate/Dimethyl Carbonate Solutions.Electrochem. Solid-State Lett., 4, A42 (2001).

[6] B. Ravdel, D. P. Abraham, R. Gitzendanner, J. F. DiCarlo, B. L. Lucht, C. L. Campion. Thermal stability of lithium-ion battery electrolytes. J. Power Sources, 119–121, 805 (2003).
