突破效率極限，打破世界紀錄，中國科學家在鈣鈦礦LED領域?qū)崿F(xiàn)里程碑突破！2018年10月11日凌晨，Nature以背靠背的形式在線發布了2篇來自中國科學家的重要成果，并發表了一篇長文評論。
一篇來自華僑大學（第一單位）魏展畫教授、新加坡南洋理工大學熊啟華教授和加拿大多倫多大學Edward H. Sargent教授的科研團隊。他們報道了一種LED外量子效率（EQE）超過20%的鈣鈦礦LED，工作壽命（T50）超過100h！
另一篇來自南京工業大學黃維（目前單位西北工工業大學）和王建浦團隊。他們同樣報道了一種外量子效率（EQE）超過20%的鈣鈦礦LED，能量轉化效率高達12%。
下面，我們一起來解讀一下來自華僑大學的這篇Nature。
第一作者：林克斌
通訊作者：魏展畫、熊啟華、Edward H. Sargent
通訊單位：華僑大學、南洋理工大學、多倫多大學
研究亮點：
1.實現了一步法制備組分分布可控的準核殼結構鈣鈦礦薄膜。
2.在電子傳輸層（ETL）和鈣鈦礦發光層（EML）中插入PMMA阻擋層，改善了電荷注入平衡。
3.鈣鈦礦發光二極管外量子效率（EQE）超過20%，工作壽命（T50）超過100h，創造了新的世界紀錄。
一提到鈣鈦礦，很多人就會首先想到如日中天的鈣鈦礦太陽能電池。卻不知，作為當前最熱門的明星材料，鈣鈦礦不僅能拿來發電，還能拿來發光！鈣鈦礦因制備成本低、可溶液法制備、熒光量子效率（PLQY）高、色純度高且顏色可調等特性，在平面顯示和固體照明領域也極具潛力。
2014年英國劍橋大學Richard H. Friend等人以MAPbI3-X和MAPbBr3(MA = CH3NH3+)作為發光層，首次報導了能在室溫下工作的近紅外光和綠光的鈣鈦礦發光二極管，測得外量子效率（EQE）分別為0.76%和0.1%。
此后，鈣鈦礦發光二極管便吸引了越來越多的關注。然而，目前報導的綠光和近紅外光鈣鈦礦LED的最高外量子效率分別為14%和12%，且鈣鈦礦發光二極管器件穩定性差，遠低于已經商業化的有機發光二極管（OLEDs）和無機量子點發光二極管（QLEDs）等。
因此，要想實現規模化商業應用，鈣鈦礦LED在效率和穩定性上還有很大的提升空間。
有鑒于此，華僑大學魏展畫教授聯合新加坡南洋理工大學熊啟華教授和加拿大多倫多大學Edward H. Sargent教授的科研團隊報道了一種LED外量子效率（EQE）超過20%的鈣鈦礦LED，工作壽命（T50）超過100h，創造了新的世界紀錄！
圖1 鈣鈦礦準核-殼結構成膜機制示意圖
準核殼結構鈣鈦礦膜的制備
考慮到CsPbBr3和MABr在極性溶劑DMSO溶解度差異大(CsPbBr3約為0.56M,MABr大于5M)這一特性，研究人員巧妙地在CsPbBr3的DMSO溶液（0.5M）中加入有機胺鹽MABr，并精確調控MABr的量，作為新型混合鈣鈦礦前驅液。
鈣鈦礦層的成膜機制如下：將混合鈣鈦礦溶液滴加在玻璃基板上并開始旋涂，隨著旋涂過程中溶劑的揮發和反溶劑甲苯的滴加，體系溶解度急劇下降，CsPbBr3由于在DMSO中的溶解度低而首先形核并快速長大，而MABr由于溶解度較大，后結晶析出，殘留有少量MABr在CsPbBr3晶界和表面上，最終得到具有CsPbBr3-MABr準核-殼結構鈣鈦礦薄膜。
準核殼結構鈣鈦礦膜組分分布調控
研究人員設計了不同組分分布的鈣鈦礦薄膜：?jiǎn)螌?CsPbBr3、疊層CsPbBr3/MABr和CsPbBr3@MABr準核-殼結構，通過對比不同組分分布的鈣鈦礦薄膜在紫外燈下的熒光（PL）可以明顯看出，具有準核-殼結構的鈣鈦礦薄膜表面平整且具有較高的PL。研究人員通過二次離子質譜 (SIMS)深度組分分析和薄膜TEM截面分析進一步驗證了CsPbBr3@MABr準核-殼結構。
圖2 具有準核-殼結構的鈣鈦礦薄膜的表征
（A）單層、疊層和準核殼式結構鈣鈦礦薄膜示意圖，（B）紫外燈下三種鈣鈦礦薄膜的PL發光照片，（C）薄膜二次離子質譜深度組分分析，（D）薄膜截面TEM分析（白色箭頭代表MABr殼層），薄膜樣品預先沉積一層C做保護層，然后用聚焦離子束切割技術制備截面TEM樣品
鈣鈦礦LED性能優化
具有CsPbBr3@MABr準核-殼結構的鈣鈦礦薄膜覆蓋度高，表面平整，晶體界面及表面的MABr能有效鈍化CsPbBr3的缺陷態，且薄膜表面的MABr起到了阻擋過量電子的注入，表現出優異的光電性能，用CsPbBr3@MABr準核-殼結構的鈣鈦礦薄膜做成器件并測試其性能，器件的外量子效率（EQE）超過17%，超過了目前報導的最高效率。
圖3 準核-殼結構的鈣鈦礦薄膜LED器件及性能
（A）鈣鈦礦LED器件的結構示意圖，（B）鈣鈦礦LED器件的實物圖、（C）三種鈣鈦礦LED器件的性能對比、（D）單層CSPbBr3和準核-殼結構的鈣鈦礦薄膜對應的純電子、純空穴器件性能分析、（E）準核-殼結構的鈣鈦礦薄膜LED的性能統計數據和（F）最優LED器件性能數據
在前面的研究和探索中，盡管混合物鈣鈦礦薄膜LED器件已經取得比較好的器件性能，但是通過對比混合鈣鈦礦的純電子和純空穴器件的J-V曲線發現，器件中仍然存在著電子和空穴注入不平衡（電子注入過量），限制了器件性能的進一步提升。
于是，研究人員通過在鈣鈦礦發光層和電子傳輸層之間引入聚甲基丙烯酸甲酯(PMMA)絕緣材料作為阻擋層，進一步改善了器件中電子和空穴的注入平衡和界面特性，使器件的性能和穩定性都得到了進一步的提高，最終得到了EQE超過20%，壽命（T50）超過100小時的鈣鈦礦LED器件。
圖4 插入電子阻擋層PMMA后準核-殼結構的鈣鈦礦薄膜LED器件及性能
（A）有無PMMA層的鈣鈦礦薄膜純電子、純空穴器件性能比較、（B）插入PMMA層后的LED器件結構示意圖、（C）性能統計分析數據、（D）最優的LED器件的電流-亮度-電壓曲線、（E）最優LED器件的EQE-L曲線和（F）LED器件工作壽命測試
總之，該項研究利用一步溶液法旋涂實現了鈣鈦礦薄膜的組分分布調控，并通過加入PMMA阻擋層改善器件的電荷注入平衡，最終得到LED器件EQE超過20%，壽命超過100小時，將鈣鈦礦LED領域的研究和發展提到了一個新的高度。
參考文獻：

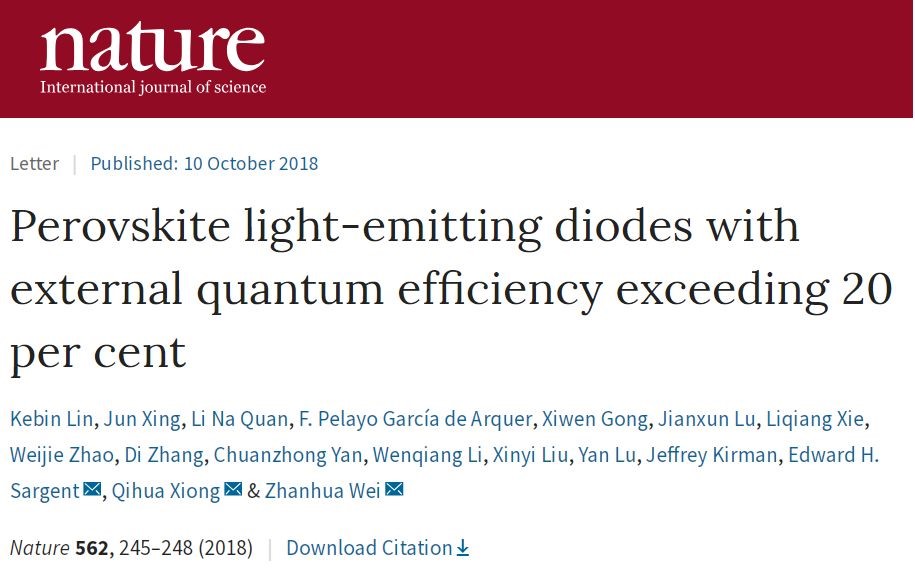

Kebin Lin, Edward H. Sargent, Qihua Xiong,Zhanhua Wei et al. Perovskite light-emitting diodes with external quantumefficiency exceeding 20 per cent. Nature 2018, 562, 245–248.
https://www.nature.com/articles/s41586-018-0575-3
作者介紹：
魏展畫教授2011年7月畢業于廈門大學化學系，取得學士學位；2015年8月畢業于香港科技大學化學系（導師：楊世和教授），取得博士學位；2015年9月至2016年7月之間在新加坡南洋理工大學數理科學學院從事博士后研究（導師：熊啟華教授），并于2016年5月加入華僑大學材料科學與工程學院。
課題組的主要研究方向包括鈣鈦礦電致發光器件和鈣鈦礦太陽能電池等，已在《Nature》、《Energy & Environmental Science》和《Angewandte Chemie》等期刊上發表研究論文10余篇。
