第一作者：Jaewoo Shim, Sang-Hoon Bae, Wei Kong, Doyoon Lee
通訊作者：Jeehwan Kim
通訊單位：麻省理工學院（美國）
研究亮點：
1. 發展了一種規模化制備晶圓級單層二維材料的普適性方法。
2. 構建了單層二維異質結FET，實現了更優異的性能。
二維材料由于其面內穩定性和面外弱相互作用，通常可以堆疊形成各種器件，在光電領域得到廣泛應用。為了實現優異的功能性，二維材料異質結的構建往往采用堆積木的形式，先分離得到單層二維材料，再以單層精確度進行堆疊。
用透明膠帶，可以撕出厘米尺度的鱗片二維材料異質結，但是，這種方法重復性太差，而且將鱗片二維材料分離成單層，需要經過大量的試錯嘗試，耗費大量時間。由于二維材料成核能壘太高，通過直接生長的方法來控制二維材料的層數就更加困難了。
基于金屬有機化學氣相沉積法（MOCVD）和程序化真空堆積技術（PVS），康奈爾大學的Jiwoong Park課題組于2015年和2017年分別在Nature報道了晶圓級單層TMDCs二維材料及其異質結的制備。

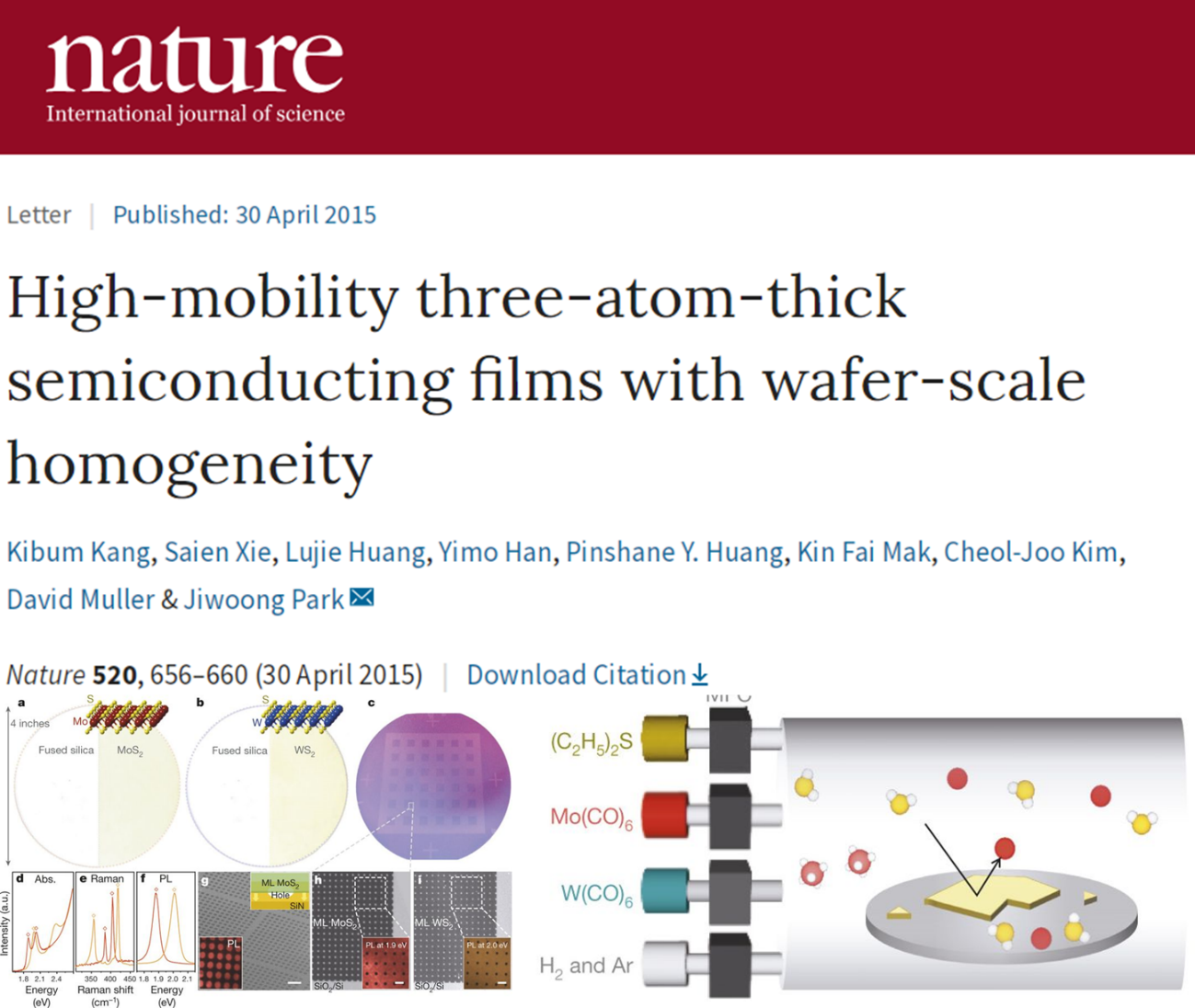

圖1. MOCVD制備晶圓級單層TMDCs二維材料及異質結

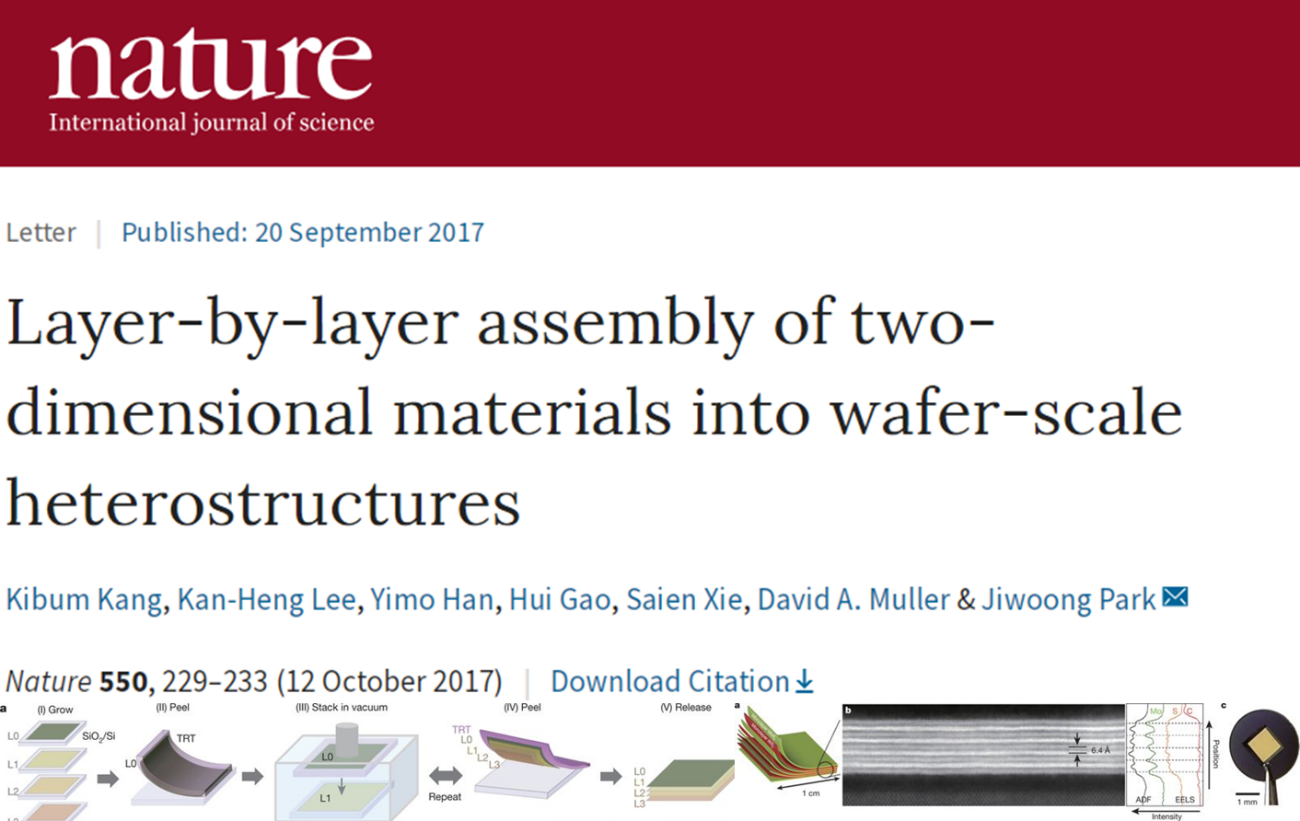

圖2. PVS制備晶圓級單層TMDCs二維材料及異質結
然而，大尺寸單層二維材料的制備，依然是制約二維材料異質結的可控構建，限制其性能和宏觀應用的一個關鍵因素。
有鑒于此，美國麻省理工學院的Jeehwan Kim課題組發展了一種普適性的層數分辨分離技術（LRS），通過對單個硅片上生長的單個堆疊的二維材料進行剝離，實現了多種單層二維材料的晶圓級（5 cm）大尺寸規模化制備。

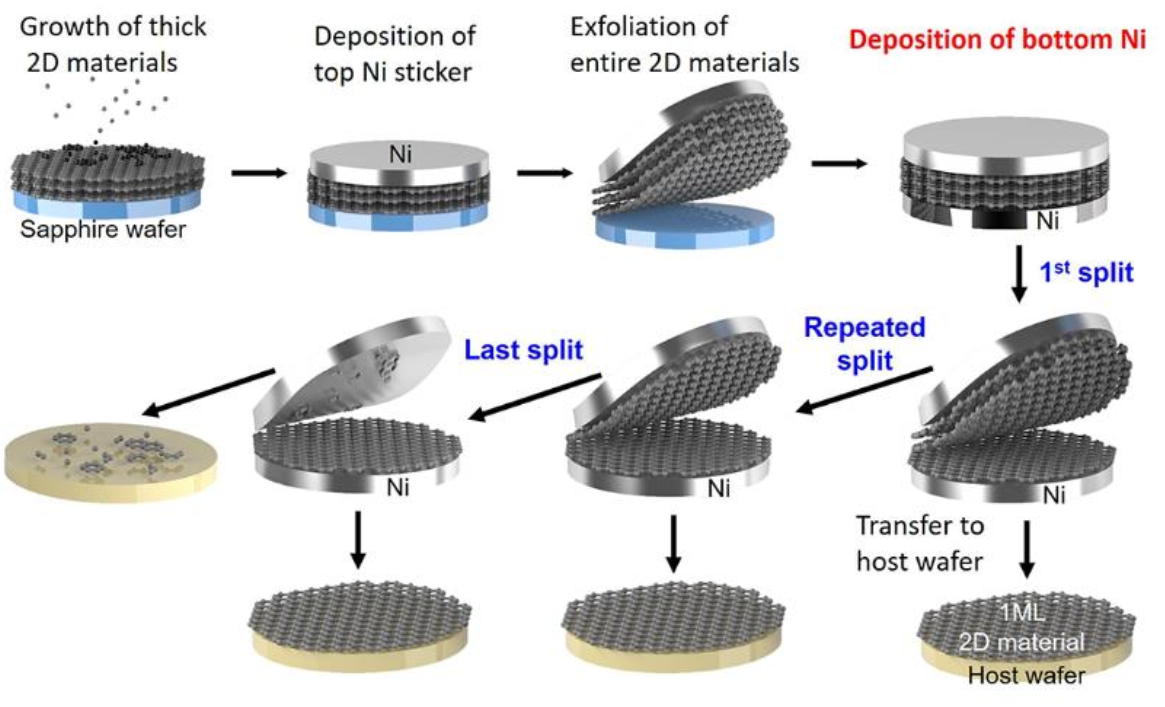

圖3. LSR技術工藝示意圖
制備工藝
單層分辨分離（LRS）技術主要是基于材料之間界面粗糙度的差異實現。根據以下界面粗糙度的強弱：Ni-2D>2D-2D>藍寶石-2D，且藍寶石-2D界面粗糙度可以忽略。研究人員首先在藍寶石基底生長得到任意層數的晶圓級較厚二維材料，然后在相對粗糙的二維材料表面沉積Ni層，利用Ni和二維材料之間的強吸附作用將二維材料從藍寶石基底剝離，然后利用Ni將二維材料兩面夾住，再利用Ni-2D>2D-2D實現二維材料的單層剝離。
實驗證明，這種方法適用于h-BN, WS2, WSe2, MoS2以及MoSe2等多種二維材料的晶圓級單層剝離。

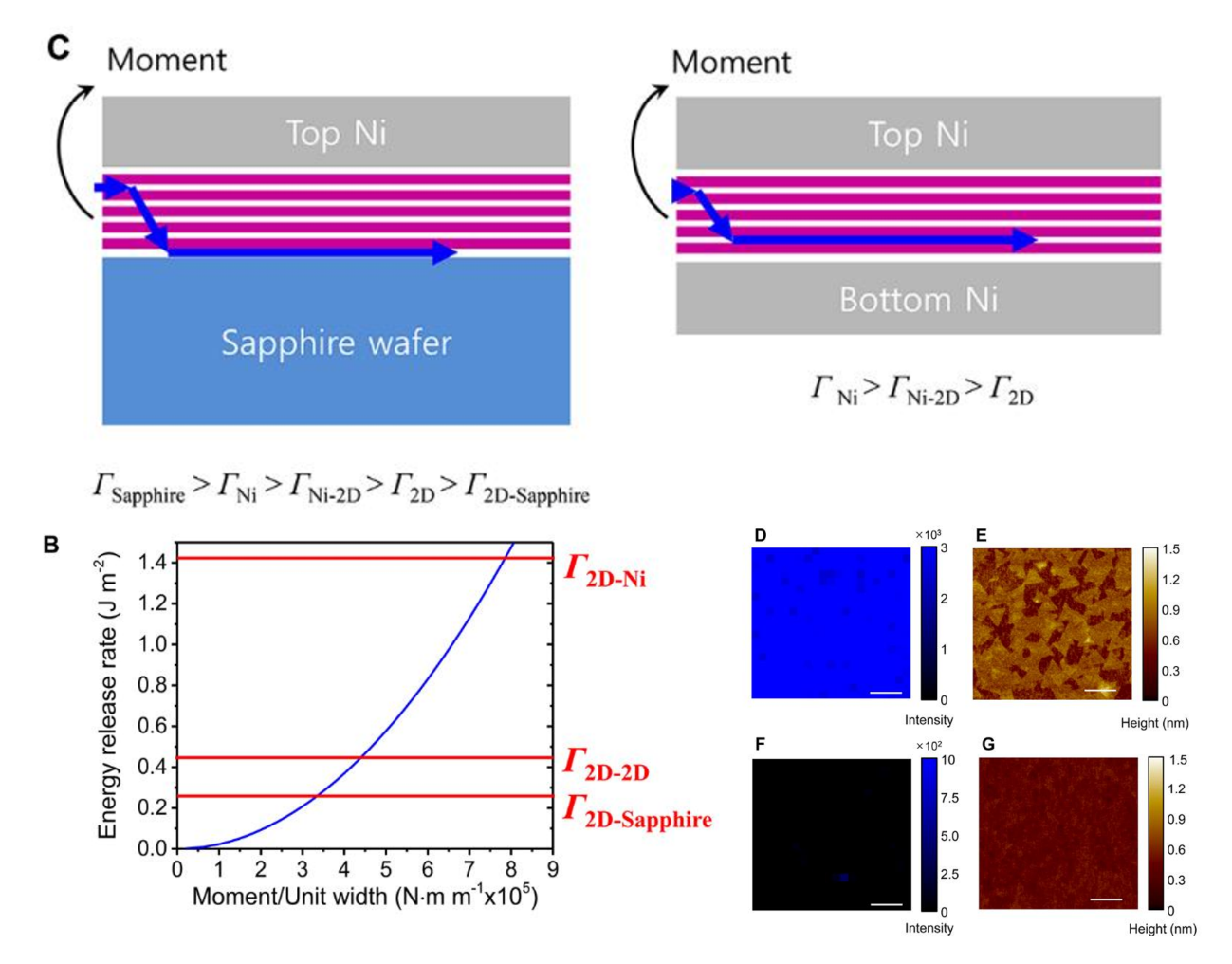

圖4. 技術原理
材料表征和應用
光致發光譜響應和導電性測試證實了晶圓級單層h-BN, WS2, WSe2, MoS2以及MoSe2的均勻性。此外，研究人員還制備得到了晶圓級范德華二維異質結，單原子厚度分辨率的場效應晶體管表現出更加優異的性能。

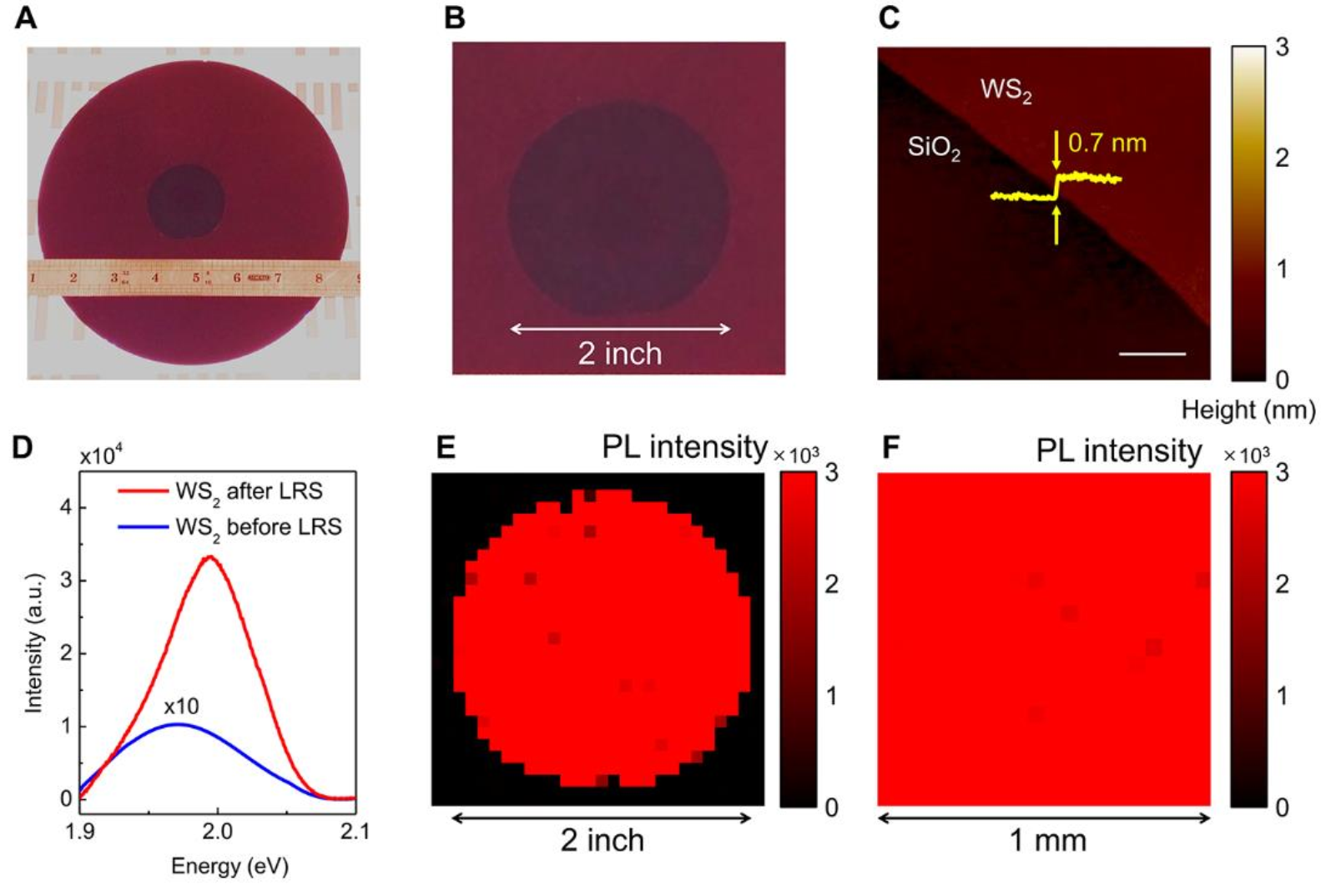

圖5. 晶圓級單層二維材料
圖6. 剝離過程表征

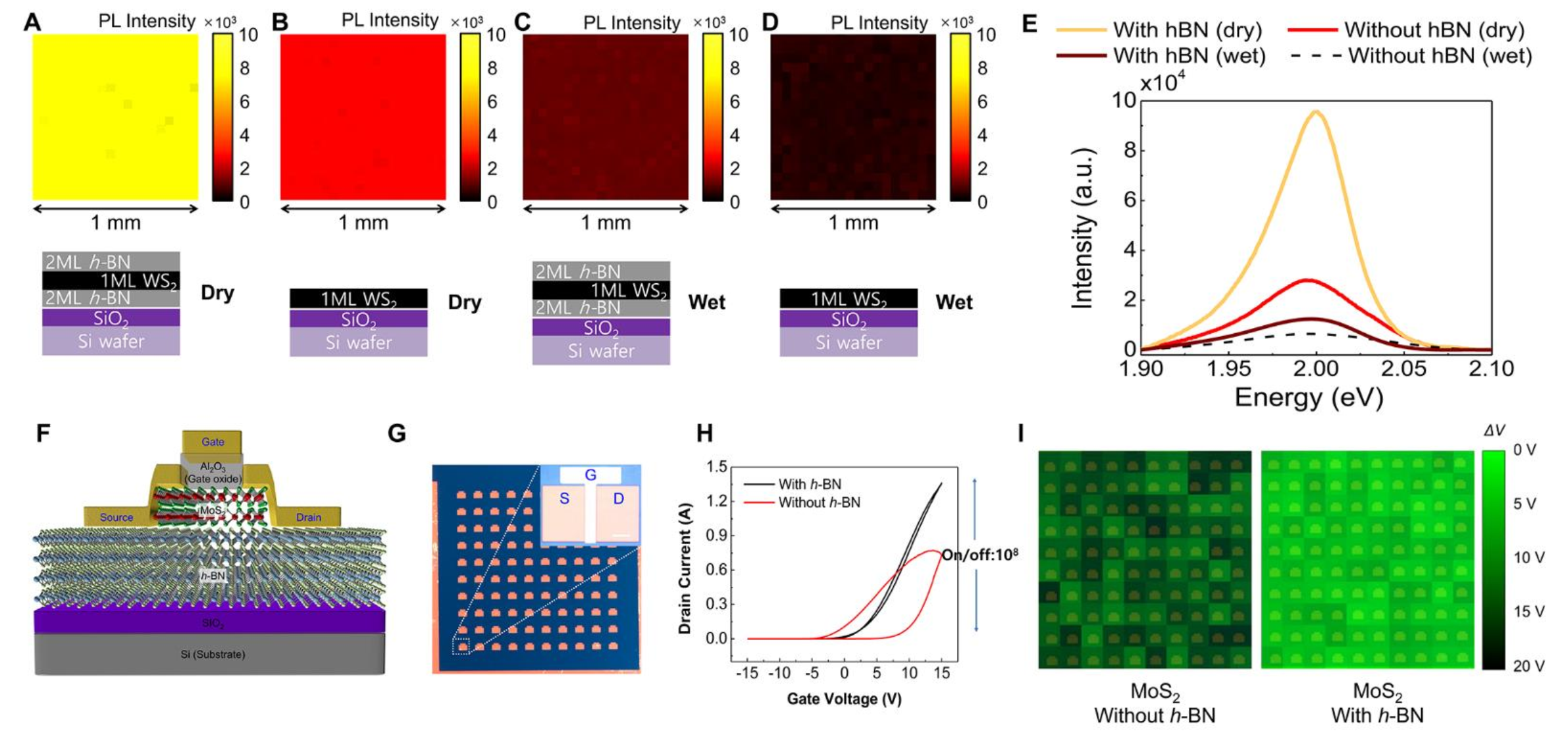

圖7. 晶圓級單層二維異質結
總之，這項工作為大尺寸單層二維材料的制備提供了新的思路，對二維材料的商業化應用起到了重要促進作用。
參考文獻：

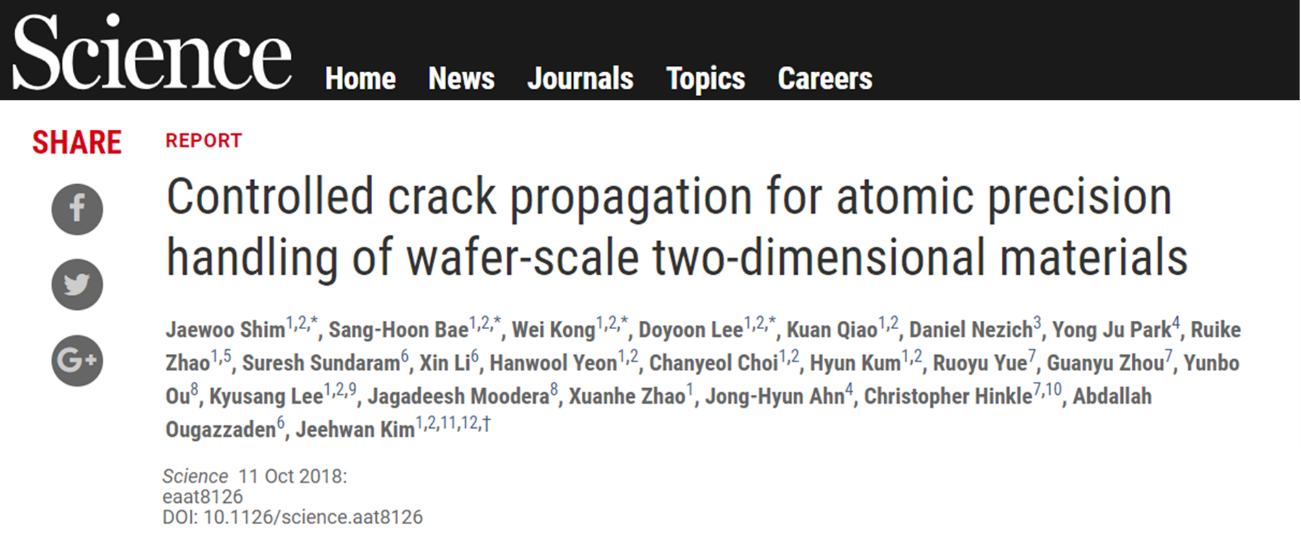

JaewooShim, Sang-Hoon Bae, Wei Kong, Doyoon Lee, Jeehwan Kim et al. Controlled crack propagation for atomic precision handling of wafer-scale two-dimensional materials. Science 2018.
http://science.sciencemag.org/content/early/2018/10/10/science.aat8126?rss=1
