研究背景
隨著科學和技術的不斷發展，冰的結晶過程一直是一個備受關注的領域。冰的形成過程在各種科學和工程應用中具有重要意義，例如氣候模擬、冰凍保存技術、天氣預測等。冰的結晶過程涉及到不同晶型的形成，其中包括六角冰、立方冰等，而這些不同的結構對其性質和應用可能產生顯著影響。因此，理解冰的結晶機制和不同結構的形成過程成為了科學界和工程領域的關鍵問題之一。結晶過程中，冰晶的生長機制以及不同晶型之間的轉變機制是目前研究的熱點。冰的結晶過程受到溫度、壓力、凝固速率等多種因素的影響，這些因素之間的相互作用復雜而且不易理解。此外，冰的結晶過程往往發生在界面處，界面的特性對冰的形成和生長也具有重要影響。然而，目前對于不同冰晶型的生長機制以及界面特性的認識還比較有限，尤其是在納米尺度下的研究更是少見。為了解決這個問題，首爾國立大學Jungwon Park 和化學與生物工程系Dong June Ahn等等人聯合采用了先進的實驗技術和計算模擬方法，例如原位低溫電子顯微鏡和分子動力學模擬等，來直接觀察和模擬冰的結晶過程。他們關注納米尺度下冰晶的生長行為和界面動力學，并試圖揭示不同晶型之間的轉變機制以及界面特性對冰的影響。本研究通過原位低溫電子顯微鏡和分子動力學模擬等方法，直接觀察了納米尺度下非晶冰膜中冰晶的生長過程，并研究了不同晶型之間的生長動力學和界面特性。研究結果揭示了納米尺度下冰晶的多形態生長動力學，以及異質晶冰在界面特性和生長機制上的差異。通過深入理解冰的納米尺度下的結晶過程，本研究有望為冰的結晶機制和應用提供新的認識和指導。相關論文發表在Nature Communications上。
研究?jī)?nèi)容
圖1展示了冰納米晶的早期結晶過程。首先，研究利用溫度控制的冷凍電子顯微鏡觀察了在懸浮的非晶態冰膜中的冰晶體的納米尺度生長過程。結果顯示，隨著加熱溫度的升高至143 K，非晶態冰逐漸轉變?yōu)榫B(tài)冰領域。這些晶態冰領域在暗場透射電子顯微鏡圖像中呈現出暗對比度，與非晶態冰形成鮮明對比。采用低劑量成像方法，研究得到了連續時間點的冰膜圖像，證實了這一過程中冰晶體的生長（b）。對冰納米晶的生長動力學進行了詳細研究，發現冰領域數量首先增加，然后在較長時間內略微減少。結晶化分?jǐn)?shù)隨時間呈典型的S形曲線，符合Avrami方程，表明結晶過程經歷了三個階段：初始的緩慢增長階段，然后是由于領域尺寸快速增長而加速的結晶速率階段，最后是接近飽和并減緩的平臺階段。通過對冰領域面積的直方圖分析，發現在完全結晶的冰膜中仍存在小尺寸冰領域，這表明了某種生長速度較慢的領域的存在。進一步的X射線衍射模擬顯示，冰納米晶主要由冰Ic和Ih序列組成，其中較大的冰納米晶顯示出異質晶態（d）。e.結果顯示冰納米晶的生長經歷了三個階段：首先是三維冰成核，其次是由于領域尺寸的快速增長而加速結晶速率，最后是冰生長逐漸飽和減緩的平臺階段。f 圖中的結晶分?jǐn)?shù)隨時間的變化呈現典型的S形曲線，符合Avrami方程。擬合得到的參數表明，最初為三維冰成核，之后轉變?yōu)槎S冰生長。g通過直接觀察暗對比度冰領域的增長，研究人員揭示了冰納米晶的形貌變化，并驗證了非晶態冰膜的結晶過程。h.結果還顯示，由于快速生長的較大冰領域包含Ic和Ih序列，是異質納米晶（Ic+h）。最后，通過與XRD模擬的比較，證實了在非晶態冰中生長的冰納米晶的相位。這些結果揭示了冰納米晶的早期結晶過程，為理解冰的形成機制和界面動力學提供了重要參考。
圖1. 從非晶冰中生長納米晶冰的過程。圖2展示了異質晶體冰領域的分子級TEM成像，以探究其異質結構并揭示快速生長傾向的結構基礎。圖2a展示了在[110]晶軸上的一個冰Ic+h領域的高倍率TEM圖像。從冰Ic+h的高倍率圖像中提取出的圖2a中虛線橙色方框內的FFT包含與[110]晶軸上的冰Ic結構相對應的峰值（圖2b），而圖2a中虛線藍色方框內的FFT展現了垂直條紋，這是屬于堆疊失序的特征（圖2c）。通過在圖2a中虛線白色方框內屏蔽冰Ic (220)峰值制作的逆FFT表明在冰Ic+h異質納米晶內含有包含立方序列的區域，如圖2d所示。iFFT中的深色區域不對應Ic序列，可能表明其中包含了冰Ih序列或堆疊缺陷。通常，晶體中均勻的冰Ic和Ih序列在TEM圖像中呈均勻?qū)Ρ榷龋询B故障涉及相對于周圍層的對比度變化。圖2a中用橙色和藍色線框出的區域的分子排列的近景圖分別顯示在圖2e和f中。通過分子動力學模擬生成了冰Ic，冰Ih和冰Ic+h的模型（圖2g–i）。這些模型和TEM模擬顯示出與高倍率TEM圖像中可視化的局部結構相似的圖像（圖2j–l和方法）。此外，TEM模擬結果驗證了在他們的成像條件下原子位置的顯示為亮度對比。有了這種結構，Ic的{111}面和Ih結構的基面是等效的，允許Ic和Ih序列在垂直于基面的方向上交錯堆疊。此外，Ih序列的主要和次要棱柱面分別對應于Ic的{110}和{112}面（圖2m，n）。沿著垂直于基面的方向，異質結晶結構包含Ic和Ih堆疊序列的組合（圖2o）。這種由Ic和Ih序列組成的、帶有堆疊失序的冰結構在他們的HRTEM實驗中觀察到多個快速生長的冰領域。
圖3通過原位電鏡對冰Ic和冰Ic+h納米晶領域的生長進行了跟蹤觀察。他們獲取了在無定形冰膜上生長的冰顆粒的時間序列圖像，以實現對冰顆粒生長的實時監測。通過在連續幀之間使電子束關閉，獲得了電子束對冰膜的最小暴露，從而獲得了TEM圖像。圖3a中標記為P1至P5的冰Ic顆粒在觀察期間表現出相對緩慢的生長，如圖3b所示的隨時間變化的面積變化圖。與此同時，冰Ic+h領域在無定形冰膜上呈現出持續的生長。其中一些領域顯示出暗條紋，表明了平面堆垛故障的方向，從而允許他們定義基面和棱柱面的生長方向。有趣的是，棱柱面的生長速度比基面快，揭示了兩個平面生長速率之間的各向異性。圖3c顯示了棱柱面的生長速度高于基面的情況。通過跟蹤64個晶體領域隨時間的變化，他們驗證了冰Ic和冰Ic+h的緩慢和快速生長傾向的動態變化。圖3e顯示的時間分辨TEM觀測結果表明，冰Ic和冰Ic+h領域的生長速度差異明顯。冰Ic領域（橙色顯示）最初較小，在最后的幀之前生長相對較少。相比之下，冰Ic+h領域（藍色顯示）更大，并且其生長速度大多比Ic領域快。圖3f和g分別量化了冰Ic和冰Ic+h納米晶的生長速率與時間的關系，揭示了它們不同的生長動態。冰Ic納米晶的生長速率較小且相對穩定，而冰Ic+h的生長速率較大且隨著時間的推移而減小。這表明冰Ic的生長動態不太受到無定形相耗盡的影響，而冰Ic+h晶體的生長速率卻受到無定形相結晶化程度增加的影響，從而減緩了其生長。圖3h和i中的直方圖對冰Ic和冰Ic+h的縱橫比進行了統計分析。與冰Ic相比，冰Ic+h納米顆粒的較大比例具有較高的縱橫比，進一步證明了冰Ic+h沿不同晶體學平面的生長的各向異性性質。

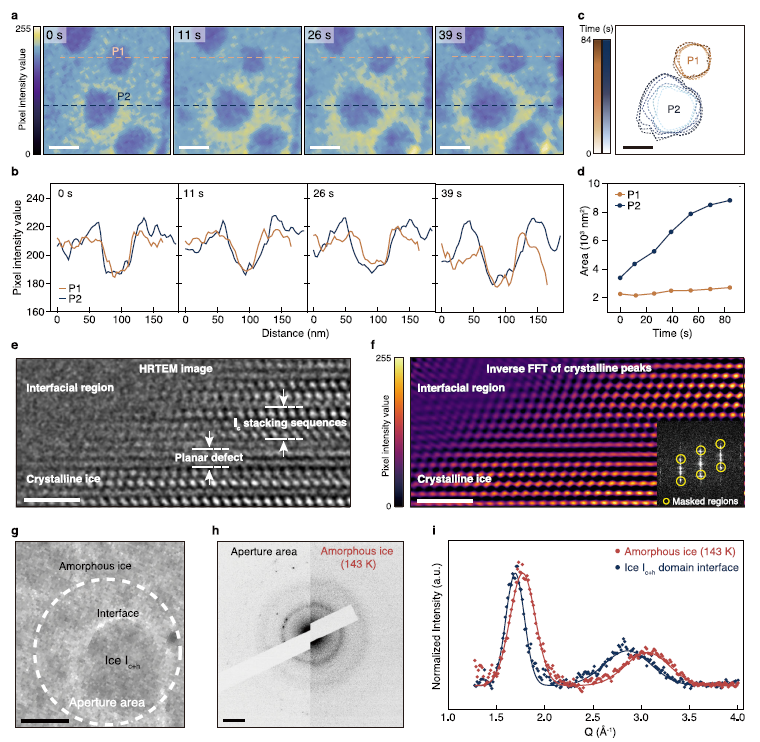

圖3. 冰納米晶多形態的生長動態。通過對冰Ic和冰Ic+h納米晶領域的界面區域進行進一步研究，探討了其對不同表面生長動態的影響。圖4a展示了冰Ic和冰Ic+h的代表性顆粒P1和P2的時間序列TEM圖像及假色地圖。P2具有明亮對比度的周圍區域（淺黃色區域），而P1沒有這些特征。P1和P2圖像的線剖面揭示了顆粒周圍區域?qū)Ρ榷鹊牟町悺D4c顯示了P1和P2的輪廓，圖4d展示了它們隨時間變化的面積變化，驗證了冰Ic和冰Ic+h領域的生長速率差異。這表明了冰Ic和冰Ic+h領域的周圍區域和生長界面的厚度、冰密度或結構的顯著差異，與它們的生長動態密切相關。圖4e展示了一個包括異質結冰領域周圍區域的高分辨率TEM圖像。白色對比度的原子柱表示冰領域的晶性，它們具有Ic的堆垛序列以及平面缺陷。這些原子柱延伸至無定形界面區域，并在接近界面區域時對比度降低。圖4f中的逆FFT圖像顯示了掩蔽晶體峰值的區域，揭示了包含晶態冰的區域（黃色）和缺乏晶性的接觸區域（紫色）。電子衍射用于探測無定形冰密度，研究快速生長冰納米晶的接觸區域的結構。從代表性冰Ic+h顆粒的接觸區域獲取了SAED圖案，并將其與未經結晶的143 K無定形冰的SAED圖案進行比較。接觸區域的SAED圖案顯示與143 K無定形冰相比的第一個峰值向內移動。這表明無定形冰在結晶化之前的密度增加。與此同時，接觸區域的第一個峰值顯示出向較低的倒數距離的轉變。這表明與143 K的無定形冰相比，接觸區域的冰密度降低?？偟膩碚f，這些觀察結果表明，快速生長的冰納米晶接觸區域的密度較低，接近晶態冰的特性。
最后，通過AAMD模擬，他們對冰Ic+h晶體生長過程中形成的低密度區域的分子結構進行了詳細研究。如圖5a所示，他們計算了冰Ic、冰Ih和冰Ic+h中水分子在凍結方向上的密度分布。在冰Ih和冰Ic+h的棱柱面界面觀察到了低于1 g/ml的低密度區域。通過使用較厚的切片（5 ?）進行的粗粒度密度剖面同樣顯示了這些低密度區域（補充圖19）。相比之下，在冰Ic的基面上或任何其他面上都沒有出現低密度區域，而這些面已經確定是生長緩慢的表面。接下來，他們分析了根據不同晶面的徑向分布的界面H2O分子（圖5b）。對于冰Ic的晶面，觀察到了在2.8 ?和4.5 ?處的溶劑化峰，這對應于液態水的第一和第二配位殼中的氫鍵。對于冰Ih和Ic+h的棱柱面的界面分子，出現了一個在5.3 ?處的冰特異性峰。與通過經驗勢結構優化模擬獲得的徑向分布函數（RDF）進行比較后，他們發現冰Ic {112}晶面的界面水分子的RDF結果類似于高密度液體（HDL）的模擬RDF，而冰Ih和Ic+h的棱柱面的RDF類似于低密度液體（LDL）的模擬RDF。此外，他們計算了冰、正常液態水和界面H2O的四面體序參量（圖5c）。冰表現出接近1.0的值，這是由于高度有序的H2O分子，而液態水的值為0.55。冰Ic的界面水顯示出與液態水相似的無序結構，缺乏四面體氫鍵。有趣的是，在冰Ih和Ic+h的主次棱柱面上，同時存在表現出冰樣有序結構和液態水樣無序構型的水分子。這種在界面區域的有序結構導致了H2O的運動性降低，促進了分子附著到納米晶上并加速了相應晶面的生長。 通過對界面水分子結構的直接觀察，包括徑向分布和四面體序參量的分析以及確定界面能量，他們發現在高界面能量晶面上形成的低密度有序結構是在高速促進冰異質納米晶生長的準中間體。總的來說，他們利用冷凍電鏡和分子動力學模擬追蹤了納米尺度厚度的冰薄膜中個體冰納米晶多形的早期生長過程，揭示了它們?cè)诒Y(jié)晶早期階段的獨特生長動態和界面。他們的研究發現，Ic領域面積相對較小且生長有限，而異質結晶或Ic+h領域則經歷持續生長，其在棱柱面上的生長速度超過了基面。他們發現，這種生長的各向異性歸因于生長納米晶的界面區域的不同密度和結構。雖然在冰Ic晶體附近的水分子在密度或結構上與大量水沒有顯著差異，但冰Ic+h的快速生長的棱柱面顯示了準冰界面的存在，該區域可能對應于低密度液體，具有較高的四面體序和較低的密度，低于液態水。通過這一過程，他們從根本上闡明了界面性質對冰生長的影響，進一步推動了納米晶冰的研究，這對于理解冰的相變、云物理學以及設計各種抗冷分子等應用至關重要。 圖5.冰多形態固-液界面的分子構型性質。
總結與展望
本研究通過原位電鏡和分子動力學模擬揭示了冰晶體在納米尺度早期生長階段的異質生長動力學和界面結構，發現界面低密度有序結構是準中間體，推動了對納米晶冰生長的全新理解。揭示了納米尺度冰晶體的生長過程具有多形態依賴性，同時發現了異質結晶冰表現出的各向異性生長特性。通過深入理解快速生長晶面與界面結構特性之間的關聯，研究人員為理解冰的形成過程提供了新的見解，并為冰在大氣科學、材料科學等領域中的應用提供了理論基礎。
Lee, M., Lee, S.Y., Kang, MH. et al. Observing growth and interfacial dynamics of nanocrystalline ice in thin amorphous ice films. Nat Commun 15, 908 (2024). https://doi.org/10.1038/s41467-024-45234-x
